Цоколи октальные

Классификация и основные размеры

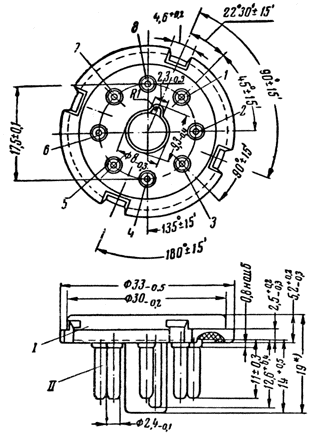

Рисунок 1. Цоколь-вкладыш типа Ц1-1-8А.

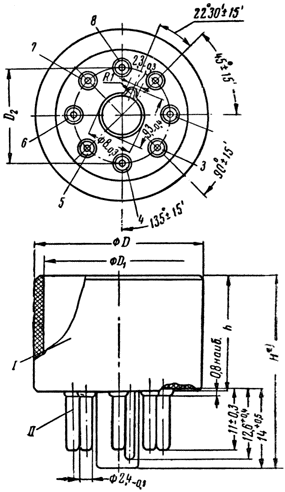

Рисунок 2. Цоколь-стакан.
Рисунок 1. Цоколь-вкладыш типа Ц1-1-8А.
I - заготовка цоколя, II - штырек.
Примечание. Размер, отмеченный вездочкой, справочный.
Рисунок 2. Цоколь-стакан.
I - заготовка цоколя, II - штырек.

Обозначение размера Ц1-2-8А Ц1-3-8А Ц1-4-8А Ц1-5-8А Ц1-6-8А Ц1-7-8А
H* 24 25 36 41 33 41
D 25 +- 0.3 27 +- 0.3 32 +- 0.3 34.5 +- 0.3 38 +- 0.3 38 +- 0.3
D1 22 +- 0.3 24 +- 0.3 29 +- 0.3 31 +- 0.3 35 +- 0.3 35 +- 0.3
D2 17.5 +- 0.1 17.5 +- 0.1 17.5 +- 0.1 17.5 +- 0.1 17.5 +- 0.1 22 +- 0.1
h 10 +- 0.3 11 +- 0.3 22 +- 0.3 27 +- 0.3 19 +- 0.3 27 +- 0.3

П р и м е ч а н и я:


1. Цоколи октальные разделяются:
а) в зависимости от формы - на два вида: цоколи-стаканы и цоколи-вкладыши;
б) в зависимости от числа штырьков и их расположения в соответствии с таблицей 1.

2. Основные размеры цоколей устанавливаются согласно рисункам 1 и 2.

3. Число штырьков и их расположение должны соответствовать таблице 1, где знаком + (плюс) указано наличие, а знаком - (минус) отсутствие штырька в соответствующем гнезде корпуса цоколя.

4. Обозначение октального цоколя составляется из слова "цоколь", буквы Ц и цифры 1, характеризующей тип цоколя (октальный), цифры после тире, указывающей на вид цоколя (1 - для вкладыша, 2, 3, 4 и т. д. - для стаканов), затем после тире ставятся цифра и буква, указывающие вид расположения штырьков согласно таблице 1, и номер ведомственной нормали.

П р и м е р. Цоколь-вкладыш октальный с 8 штырьками обозначается:

Цоколь Ц1-1-8А. ВН МПСС 914-52

Таблица 1. Расположение штырьков на цоколе

Вид расположения штырьков 1 2 3 4 5 6 7 8
8А + + + + + + + +
7А + + + + + - + +
7Б - + + + + + + +
7В* + + + + + + + -
7Г* + + + - + + + +
6А + + + - + - + +
6Б - + + + + - + +
6В* - + + - + + + +
6Г* + + + + + - + -
6Д* + + + + - - + +
5А - + + + + - + -
5Б + + - + - - + +
5В* + + - + + - + -
5Г* + + - + - + - +
5Д* + + + + - - + -
5Е* - + + - + - + +
5Ж* - + - + + - + +
4А - + - + + - + -
4Б - + + + - - + -
4В - + - + - + - +
4Г* + - + - - + - +
4Д* - + + - + - - +
4Е* - + - - + - + +
4Ж* - + - + - - + +
4К* + - - + - - + +
4Л* - + + - + - + -
4М* + - - + - + - +
4Н* + - - + - + - +
П р и м е ч а н и е. Звездочка обозначает, что данный вид расположения штырьков в цоколе не применяется для вновь проектируемых электровакуумных приборов.


Материал подготовлен по данным [Электровакуумные приборы. Справочник. М.:Гос. энергетическое изд-во, 1956, с. 21].
