Радиоприемник "Рига - Т 689"

Внешний вид радиоприемника 'Рига - Т 689'

Приемник "Рига - Т 689" представляет собой девятиламповый супергетеродин настольного типа, предназначенный для приема широковещательных радиостанций и для воспроизведения граммофонной записи с помощью адаптера и питанием от сети переменного тока 110, 127 и 220 в.

По своей мощности, избирательности и прочим данным приемник "Рига - Т 689" предназначен для индивидуального и коллективного пользования.

"Рига - Т 689" выпускался с 1946 года Рижским радиозаводом.

Аббревиатура "Т 689":
    Т - по номенклатуре завода "сетевой";
    6 - выпуск 1946 года;
    8 - число одновременно действующих настроенных контуров ВЧ и ПЧ;
    9 - число электронных ламп (включая индикатор настройки и кенотрон).

Интересен следующий факт, что шасси приемника "Рига - Т 689" стояло на вращающемся постаменте в Политехническом музее, по крайней мере, в 1946 году, на момент выхода статьи об этом устройстве в журнале "Радио".

"Рига Т-689" имеет следующие каскады:

1. Смеситель на лампе 6Л7, а позднее - на лампе 6А7 (старое название - 6SA7).
2. Гетеродин на лампе 6С5С (старое название 6С5).
3. 1-й каскад усиления промежуточной частоты на лампе 6К7.
4. 2-й каскад усиления промежуточной частоты на лампе 6К7.
5. Детектор и АРУ на лампе 6Х6С (старое название 6X6).
6. Предварительный УНЧ на лампе 6Ж7.
7. Оконечный усилитель на лампе 6Л6, а позднее - на лампе 6П3С (старое название 6П3).
8. Оптический индикатор настройки на лампе 6Е5С (старое название 6Е5).
9. Выпрямитель на лампе 5Ц4С.

Принципиальные схемы радиоприемников "Рига - Т 689" разных годов выпуска имели некоторые отличия, поэтому при восстановлении приемника обязательно следует обращать внимание на год его выпуска.

Кроме основных диапазонов волн: длинных, средних и коротких волн, в радиоприемнике имеются еще два растянутых коротковолновых поддиапазона: 16 и 19 метров. Наличие двух дополнительных растянутых поддиапазонов в наиболее насыщенных станциями участках коротковолнового диапазона создает большие удобства для приема значительного количества таких коротковолновых вещательных станций, которые на приемниках без растягивающих устройств выделяются с трудом.

В радиоприемнике применен оптический индикатор настройки, который дает возможность удобно произвести точную настройку.

В радиоприемнике, кроме ручной, применена автоматическая регулировка громкости. Приемник автоматически регулирует громкость, чем в значительной степени уничтожает неприятное усиление и ослабление звука, вызываемое явлением замирания (фединг-эффект), особенно заметным при приеме станций коротковолнового диапазона.

В приемнике применен четырехступенчатый регулятор тона.

Антенный вход приемника "Рига - Т 689" дает возможность вести прием как на антенну, так и на осветительную сеть. Если штепсельная ножка ввода антенны не вставлена в антенное гнездо приемника, то это гнездо пружинным контактом через разделительный конденсатор соединяется с осветительной сетью и прием, следовательно, ведется на осветительную сеть. При вставленной в гнездо штепсельной ножке ввода антенны осветительная сеть автоматически отключается.

Важно! Если присоединить антенну без штепсельной ножки, вставив в антенное гнездо конец антенного провода, то контакт не будет отжат и осветительная сеть останется присоединенной ко входу приемника.

На задней стороне шасси приемника размещены гнезда "антенна", "земля" и адаптерные гнезда.

Приемник "Рига - Т 689" имеет пять диапазонов волн. Желаемый диапазон включается при помощи рукоятки, расположенной по правой стороне приемника. При вращении рукоятки в окошечке на правой стороне шкалы показываются цифры, указывающие включенный диапазон, причем цифры соответствуют:
    I - длинным волнам - 685 - 2120 м (438 - 141,5 кгц)
    II -средним волнам - 185 - 588 м (1622 - 510 кгц)
    II - коротким волнам - 22,4 - 75,7 м (12,27 - 3,96 мгц)
    IV -растянутой группе 19 м 19,31 - 20,11 м (15,53 - 14,94 мгц)
    V - растянутой группе 16 м 16,53 - 17,28 м (18,10 - 17,38 мгц)
    Q - воспроизведению грамзаписи.



Общие технические данные приемника "Рига - Т 689"

Средняя чувствительность приемника: 100 микровольт при - 0,5 ватта выходной мощности.
Избирательность приемника: 50 децибел при расстройке 10 килогерц.
Выходная мощность 5 ватт при коэффициенте искажений до 10%.
Полоса пропускаемых частот при неравномерности +- 6 дб охватывает диапазон примерно от 45 до 4000 гц.
В приемник вмонтирован динамик с повышенными акустическими данными.
Потребляемая мощность: 105 ватт.
Лампочки освещения: 6,3 вольт, 0,25 ампера

Размеры и вес приемника:
    а) без упаковки: 585 x 415 x 315 мм - 25 кг;
    б) с упаковкой: 650 x 470 x 390 мм - 28 кг.

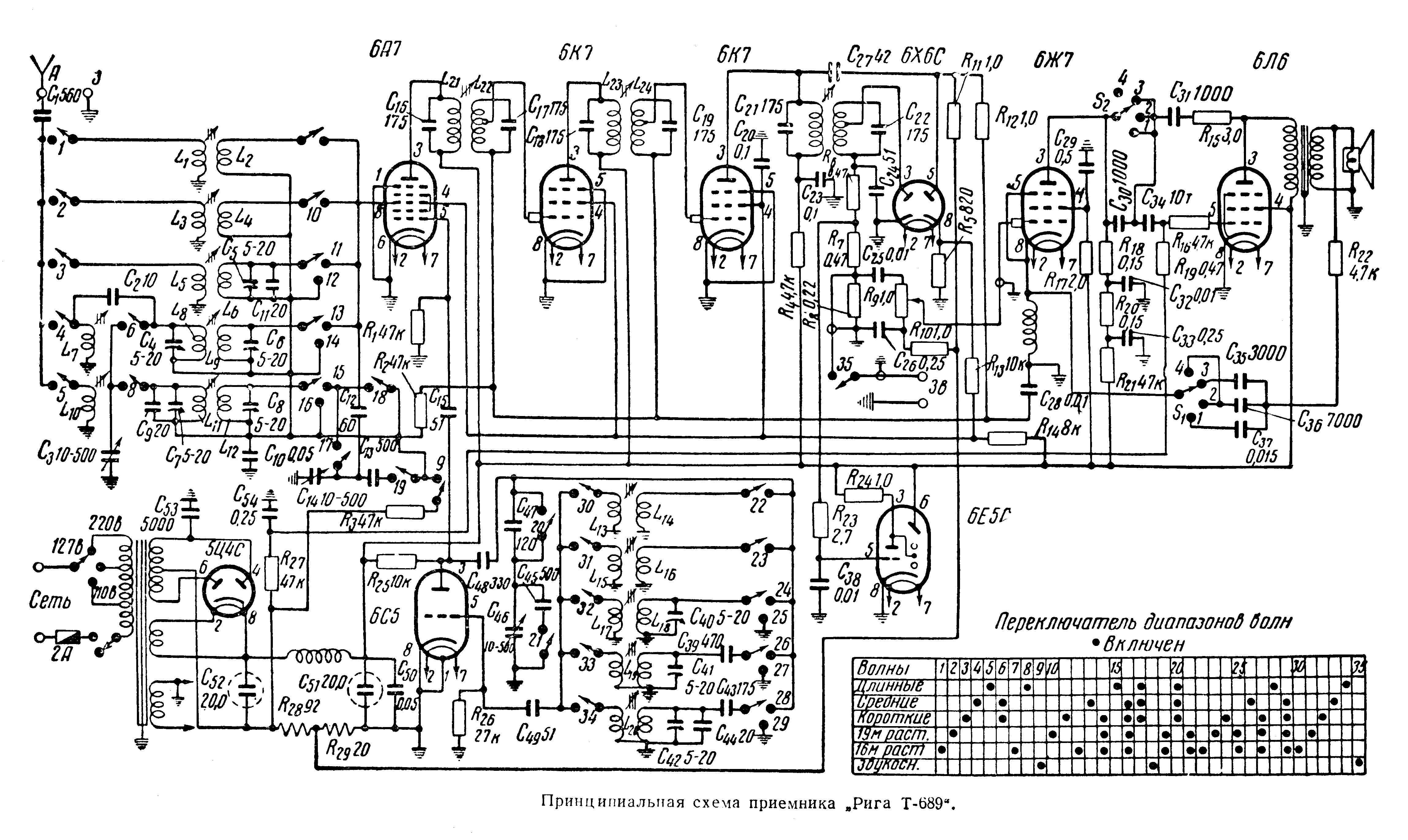

Принципиальная схема приемника "Рига Т-689"


Приводимая схема соответствует приемникам, выпускавшимся со второй половины 1947 года.

Экранный вариант (150 dpi gray - 237 kb) Принтерный вариант (600 dpi b/w - 299 kb)

Схема в формате DjVu (69 kb)   О формате DjVu

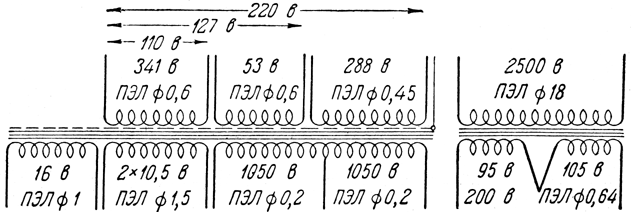

Схема и данные обмоток силового и выходного трансформаторов приемника "Рига Т-689"

Схема и данные обмоток силового и выходного трансформаторов приемника 'Рига Т-689'

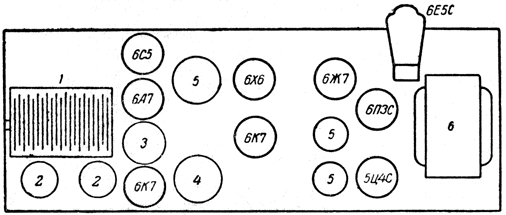

Расположение ламп и деталей на шасси приемника "Рига Т-689"

Расположение ламп и деталей на шасси приемника 'Рига Т-689'

1 - конденсаторы переменной емкости; 2 - катушки входных контуров; 3 - 1-й ФПЧ; 4 - 2-й ФПЧ; 5 - электролитические конденсаторы; 6 - силовой трансформатор.
