Радиоприемник "ВЭФ М-557"

Внешний вид радиоприемника 'ВЭФ М-557'

Радиоприемник "ВЭФ М-557" выпускался рижским радиозаводом "ВЭФ" с января 1946 года и являлся одним из первых послевоенных радиовещательных приемников.

Радиоприемник "ВЭФ М-557" предназначен для использования в местности, имеющей сеть переменного тока напряжением 110, 127 или 220 В.

Приемник имеет три диапазона принимаемых частот.

В процессе выпуска радиоприемника диапазон принимаемых частот менялся, поэтому вначале мы приводим значения для более ранних выпусков, а затем - для более поздних. Такой же практики мы будем придерживаться и в дальнейшем.
    Длинные волны: 150 - 450 кГц (2000 - 698 м), позднее - 150 - 410 кГц (2000 - 732 м);
    Средние волны: 518 - 1525 кГц (579 - 197 м);
    Короткие волны: 5,86 - 18,4 мГц (51,3 - 16,3 м), позднее - 4,28 - 12,1 мГц (70 - 24,8 м).

Выходная мощность приемника около 3 ва при коэффициенте нелинейных искажений до 10 %.

Промежуточная частота 469 кГц.


Электрические показатели


Чувствительность на длинных волнах - не хуже 150 мкВ, на средних - не хуже 200 мкВ и на коротких - не хуже 250 мкВ.

Избирательность. Ослабление сигнала при расстройке на +- 10 кГц не менее 20 дБ. Ослабление сигнала по зеркальному каналу более 50 дБ.

Потребляемая мощность 60 - 65 Вт.

Приемник обладает достаточной чувствительностью и избирательностью, позволяющими производить прием дальних станций.

В приемнике имеется возможность расширения полосы пропускания высоких частот, что позволяет принимать хорошо слышимые станции с повышенным качеством звучания.

Для улучшения качества звучания в схеме низкочастотной части применена отрицательная обратная связь.

Приемник снабжен оптическим индикатором настройки, расположенным слева от шкалы. Имеется адаптерный вход.

В приемнике предусмотрена возможность включения дополнительного репродуктора - маломощного динамика с постоянным магнитом, без выходного трансформатора, с омическим сопротивлением звуковой катушки 8 - 10 Ом.

Оформление приемника настольное, в ящике горизонтального типа.

Габариты приемника 315 х 480 х 250 мм; вес 10,4 кг.


Конструктивное оформление


Приемник собран на металлическом шасси. Сверху шасси расположены: агрегат переменных конденсаторов, трансформаторы промежуточной частоты, силовой трансформатор, электролитические конденсаторы, лампы. Высокочастотные катушки, переключатель диапазонов, мелкие детали и весь монтаж размещены под шасси.

Большая круглая стеклянная шкала, укрепленная на шасси, располагается с правой стороны. Надписи на шкале окрашены в три цвета, соответствующие трем диапазонам. Стрелка закреплена непосредственно на оси конденсатора настройки. Для вращения конденсатора применены верньер простейшего типа в виде диска, связанного шнуровой передачей с осью ручки настройки. Верньер дает замедление порядка 1:14.

В нижней части шкалы имеется небольшое круглое окошко, в котором при переключении диапазонов появляется светлое пятно того цвета, который соответствует данному диапазону.

Под шкалой расположены три ручки управления. Левая - регулятор громкости, объединенный с выключателем сети, правая - переключатель диапазонов, средняя - ручка настройки. Настройка приемника на желаемую станцию производится поворотом средней ручки, а переключение на расширенную полосу пропускания достигается вытягиванием этой же ручки к себе.

На задней стенке шасси расположены гнезда для присоединения антенны и заземления, для адаптера и для добавочного (выносного) низкочастотного громкоговорителя. Кроме того, там же находятся два штырька, с помощью которых приемник соединяется со шнуром питания, заделанным в колодку, укрепленную на задней крышке приемника.

Этим самым осуществляется блокировка, так как при снятии задней крышки приемник автоматически отключается от сети. Сзади на шасси, в правом углу, помещается пластмассовая ручка с надписями: 110-127-220. Вращая эту ручку, можно переключать обмотки силового трансформатора соответственно напряжению сети. В отверстии, сделанном в задней крышке против этой ручки, видна цифра, указывающая, на какое напряжение переключен трансформатор. Над этим переключателем на шасси помещен предохранитель.

Динамический громкоговоритель укреплен на передней стенке ящика, рядом со шкалой. Выходной трансформатор находится непосредственно на громкоговорителе.


Приемник имеет следующие каскады и лампы:



1. Преобразователь частоты на лампе 6А8.
2. УПЧ на лампе 6К7.
3. Детектор, АРУ и предварительный УНЧ на лампе 6Г7.
4. Оконечный усилитель на лампе 6Ф6С (старое название 6Ф6).
5. Оптический индикатор настройки на лампе 6Е5С (старое название 6Е5).
6. Выпрямитель на лампе 5Ц4С.


Особенности схемы


1. Входная часть приемника на коротких волнах представляет собой одиночный настроенный контур, индуктивно связанный с антенной. На средних и длинных волнах используется двухконтурный полосовой фильтр, позволяющий расширить на этих диапазонах полосу пропускания, сохранив одновременно требуемую избирательность.

2. В усилителе промежуточной частоты предусмотрена возможность регулировки полосы пропускания. Для этого при помощи переключателя П2 последовательно с катушкой L18 может быть включена катушка L16 для добавочной связи между контурами первого ФПЧ, чем достигается расширение полосы пропускания. Переключение производится вытягиванием на себя ручки настройки.

3. При проигрывании граммофонных пластинок вилка звукоснимателя отключает всю высокочастотную часть приемника.

4. В УНЧ применена частотно-зависимая отрицательная обратная связь, которая осуществляется посредством подачи части усиленного напряжения низкой частоты со вторичной обмотки выходного трансформатора на сопротивления R11 и R12 в цепи сетки лампы 6Г7. Для этой же цели используется сопротивление R23 включенное между анодами ламп 6Ф6С и 6Г7.

5. Выпрямитель работает по двухполупериодной схеме на кенотроне 5Ц4С. В качестве дросселя фильтра использована обмотка подмагничивания громкоговорителя.

Выходной трансформатор. Первичная обмотка состоит из 3200 витков провода ПЭ 0,13, вторичная - из 66 витков ПЭ 0,7.

Силовой трансформатор. Сетевая обмотка имеет 372+58 витков провода ПЭЛ 0,5 +315 витков ПЭ 0,35. Повышающая обмотка состоит из 2 x 1060 витков ПЭ 0,16. Обмотка накала кенотрона имеет, 18 витков ПЭ 0,8, а обмотка накала ламп - 22 витка ПЭ 0,9.

Громкоговоритель. Звуковая катушка состоит из 23 витков провода ПЭ 0,22 намотанная в два слоя (сопротивление постоянному току 2 Ом).
Катушка подмагничивания имеет 11 000 витков ПЭ 0,18 (сопротивление 900 Ом) или ПЭ 0,8 (90 слоев).
Катушка компенсации фона содержит 22 витка ПЭ 0,8.

Важно! Завод неоднократно производил изменения в схеме радиоприемника, поэтому при реставрации его важно обращать внимание на год выпуска.


Изменения в схеме приемника "ВЭФ М-557"


Изменения в схеме радиоприемника 'ВЭФ М-557'В дальнейшем в схему приемника были внесены некоторые изменения, и приемники, начиная с #70500, имеют следующие отличия от схемы:
    1. Добавлен конденсатор С40 = 22 пФ (параллельно антенной катушке длинных волн).
    2. Исключен конденсатор С26 (сопротивление R12 включено непосредственно на "землю") .
    3. Изменена емкость конденсаторов С10 с 50 на 56 пФ и С28 с 20 на 22 пФ.
    4. Исключены сопротивления R6 и R22.
    5. Схема регулировки громкости изменена (см. рисунок).

Кроме того, были изменены данные громкоговорителя и выходного трансформатора:
    1. Звуковая катушка громкоговорителя содержит 53 витка провода ПЭЛ 0,2 (сопротивление постоянному току 2,4 Ом).
    2. Первичная обмотка выходного трансформатора состоит, из 3000 витков провода ПЭЛ 0,13 (сопротивление 490 Ом), а вторичная - из 75 витков ПЭЛ 0,7 (сопротивление 0,49 Ом).

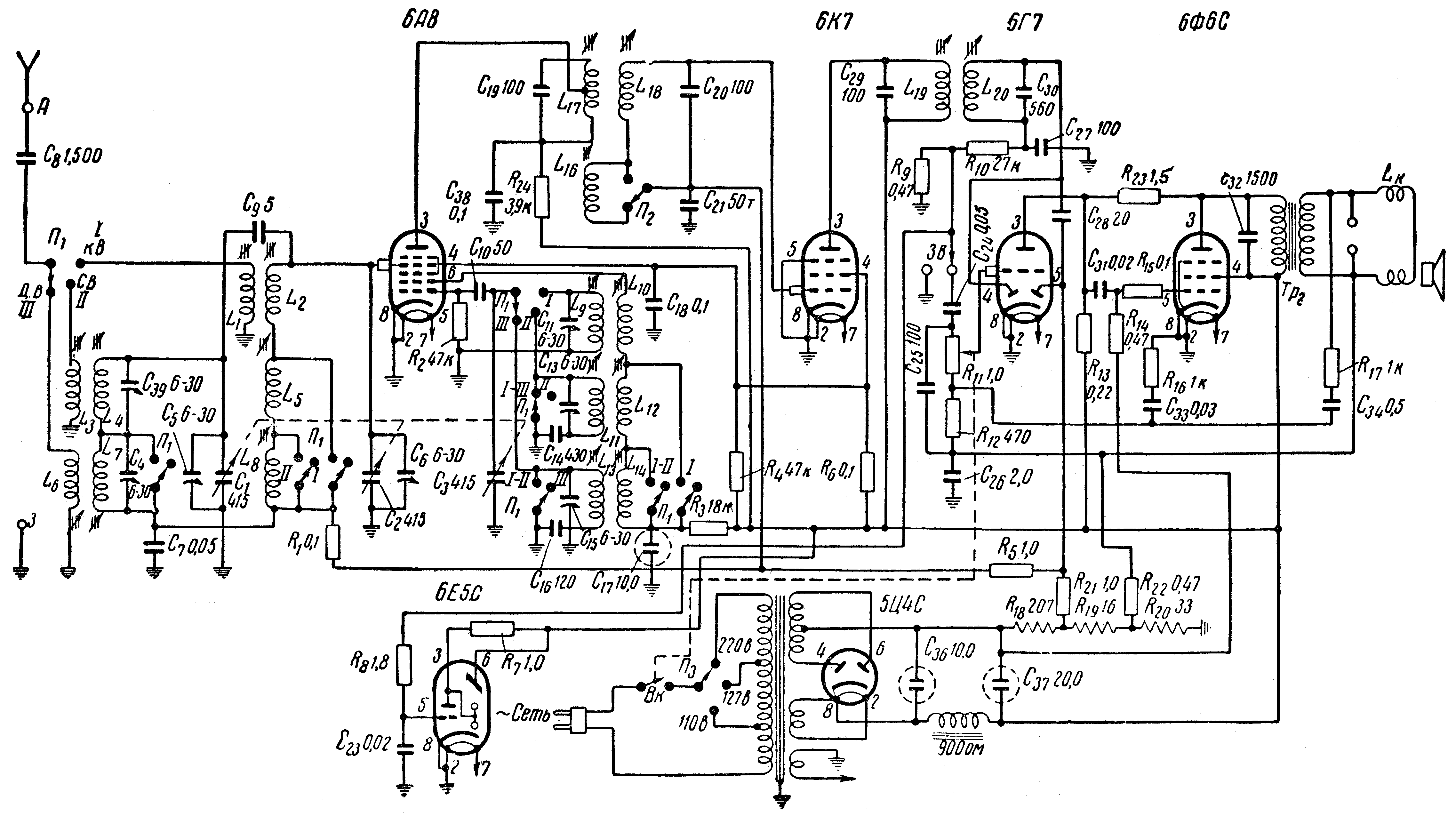

Принципиальная схема приемника "ВЭФ М-557"


Экранный вариант (150 dpi gray - 166 kb) Принтерный вариант (600 dpi b/w - 220 kb)

Схема в формате DjVu (49 kb)   О формате DjVu

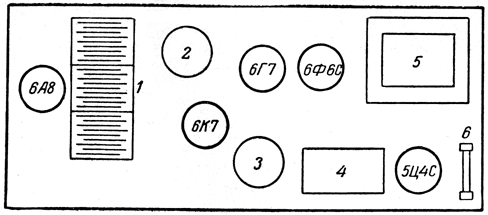

Расположение ламп и деталей на шасси приемника "ВЭФ М-557"


 Расположение ламп и деталей на шасси приемника 'ВЭФ М-557'


1 - конденсаторы переменной емкости; 2 - 1-й ФПЧ; 3 - 2-й ФПЧ; 4 - электролитические конденсаторы; 5 - силовой трансформатор; 6 - предохранитель.
