Радиоприемник "Рига-6"

Внешний вид радиоприемника 'Рига-6'

Рижский радиозавод имени А.С. Попова выпускает радиоприемник "Рига-6", по своим параметрам полностью удовлетворяющий нормам ГОСТ на приемники 2-го класса, а по таким показателям, как чувствительность и избирательность, даже превосходящий нормы тех лет.

Питание приемника осуществляется от сети переменного тока напряжением 110, 127 или 220 В.


Конструкция радиоприемника


Ящик приемника штампуется из листовой стали и покрыт темнокоричневой нитроэмалью; передняя стенка ящика изготовлена из пластмассы такого же цвета. Такая конструкция ящика позволила удешевить приемник без резкого снижения его электроакустических качеств.

Размеры ящика - 440х325х230 мм. Вес приемника - 12 кг.

Шкала настройки освещается сзади рассеянным светом от от двух лампочек с рефлектором.

Указатель рабочего поддиапазона - светомеханический, связан тросиком с осью переключателя поддиапазонов. При повороте переключателя поддиапазонов соответствующий знак (I, II, III, IV или Q) показывается в окошечке, находящемся в правой части шкалы. Пятое положение переключателя поддиапазонов (Q) соответствует включению звукоснимателя для воспроизведения грамзаписи.

Окошечко оптического индикатора настройки расположено слева, симметрично окошечку указателя поддиапазонов.

Рукоятки управления приемником расположены на боковых стенках его ящика. На левой боковой стенке находится регулятор громкости, выключатель сети (ближняя рукоятка) и регулятор тембра (дальняя рукоятка), а на правой - рукоятка настройки (ближняя к шкале) и рукоятка переключателя поддиапазонов.

Желаемый тембр звука подбирается при помощи левой дальней рукоятки. Первые три положения, считая в сторону на себя от задней стенки, служат для воспроизведения музыки, а четвертое - для речевой передачи. Нормальным для прослушивания музыкальных передач следует считать первое положение - т.н. "широкая полоса". В зависимости от условий приема и характера передачи может оказаться желательным ослабить воспроизведение высоких тонов. Это достигается, используя второе или третье положение регулятора тембра (т.н. "узкие полосы"), которыми рекомендуется пользоваться при появлении сильных помех или приеме слабых сигналов. В четвертом положении (ближнем в сторону шкалы) ослаблено воспроизведение низких тонов, что благоприятно влияет на внятность речевых передач.

Шасси приемника, сделанное из стали и покрытое алюминиевой краской, крепится к ящику двумя винтами. Дно ящика имеет вырез, открывающий доступ к лампе 6Е5С и к монтажу.

Основной монтаж приемника сосредоточен на двух гетинаксовых субпанелях, в которые вштампованы гнезда всех электронных ламп.

Переключатели напряжения сети - карусельного типа. Держатель предохранителя, изготовленный из пластмассы, содержит внутри латунные контакты и выталкивающую пружину. Трубчатый предохранитель расположен внутри держателя; при открывании крышки держатель автоматически разрывает цепь первичной обмотки силового трансформатора.

Во всех катушках (за исключением антенных) применяются сердечники из карбонильного железа размерами 7х18 мм.

Приемник работает на следующих радиолампах:
1. Преобразователь на лампе 6А7.
2. Усилитель ПЧ, детектор и АРУ на лампе 6Б8С (6Б8).
3. Предварительный УНЧ на лампе 6Ж8.
4. Оконечный усилитель на лампе 6П3С.
5. Оптический индикатор настройки на лампе 6Е5С.
6. Выпрямитель на лампе 5Ц4С.


Основные характеристики приемника


Диапазоны принимаемых радиоволн:
    Диапазон "I" или ДВ - 723 - 2000 м (415 - 150 кГц);
    Диапазон "II" или СВ - 187,5 - 576,9 м (1600 - 520 кГц);
    Диапазон "III" или КВ-1 - 40,5 - 75,9 м (7,4 -3,95 мГц);
    Диапазон "IV" или КВ-2 - 24,7 -31,7 м (12,1 - 9,45 мГц);

Средняя чувствительность 200 мкВ (на коротких волнах - 300 мкВ) при 0,15 Вт выходной мощности.

Избирательность: 26 дБ при расстройке 10 кГц.

Выходная мощность: 1,5 Ватта при максимуме 5% нелинейных искажений.

Среднее звуковое давление, развиваемое громкоговорителем приемника при номинальной выходной мощности 1,5 Вт в полосе частот 100 - 5000 Гц составляет 15 бар (на расстояния 1 м).

Мощность, потребляемая от сети, - 55 Вт (т. е. меньше, чем у других приемников 2-го класса).

Промежуточная частота приемника - 464 кГц.


Электрическая схема


По своей схеме "Рига-6" представляет собой 6-ламповый супергетеродинный приемник.

Особенности схемы

Благодаря наличию в цепи антенны конденсатора С1 к зажиму "Антенна" можно подключать электросеть, используя ее как антенну. Коммутация катушек с их надстроечными и сопрягающими конденсаторами входного контура и контура гетеродина устроена так, что неработающие детали выключаются. В цепь антенны включен фильтр, который служит для ослабления помех, имеющих частоту, равную промежуточной частоте приемника или близкую к ней.

Преобразователь частоты выполнен на лампе 6А7. Ее гетеродинная часть выполнена по трехточечной схеме с катодной связью.

При установке переключателя диапазонов в положение "Звукосниматель" на сигнальную сетку лампы 6А7 через контакт 14 переключателя диапазонов подается отрицательное напряжение -14 В, запирающее эту лампу. При этом высокочастотная часть приемника полностью запирается, что устраняет проникновение сигналов и шумов из цепи антенны в низкочастотную часть приемника. Сопротивление R2 предохраняет замыкание сопротивлений автоматического смещения R23-R25) накоротко в момент поворота переключателя диапазонов (это обусловлено конструкцией переключателя).

В анодную цепь преобразовательной лампы 6А7 включен первый контур фильтра промежуточной частоты, со второго контура которого напряжение подастся на управляющую сетку лампы Л2 типа 6Б8С.

Со второго контура второго фильтра промежуточной частоты напряжение поступает на правый диод той же лампы и детектируется им. Низкочастотная составляющая напряжения, полученного в результате детектирования, выделяется на нагрузочном сопротивлении (R11-R12) и подается на управляющую сетку лампы Л3 типа 6Ж8, работающей в ступени предварительного усиления низкой частоты; постоянная же составляющая этого напряжения поступает на сетку лампы индикатора настройки Л5 типа 6Е5С.

Левый диод лампы Л2 используется в системе АРУ. На него подается напряжение "задержки" (2,5 В), снимаемое с сопротивлений R24 и R25. Это же напряжение используется как начальное смещение на управляющие сетки ламп Л1 и Л2. Напряжение АРУ снимается с сопротивления R8 и подается на управляющие сетки этих ламп.

В предварительном УНЧ в цепь катода лампы 6Ж8 для создания отрицательной обратной связи введены сопротивление R16 и дроссель L18. В оконечной ступени работает лучевой тетрод 6П6С. Напряжение смещения на его управляющую сетку снимается с сопротивлений R23-R25. Обе ступени усилителя низкой частоты охвачены отрицательной обратной связью, которая подается со вторичной обмотки выходного трансформатора через регулируемую цепь C43R21R20, а также через конденсатор C42 в цепь катода лампы 6Ж8.

Переключатель, имеющий четыре положения, позволяет регулировать тембр передачи. В первом положении переключателя частотная характеристика охватывает наиболее широкий диапазон звуковых частот, во втором и третьем положениях она сужается со стороны верхних звуковых частот, а в четвертом положении ослабляются нижние звуковые частоты. Это оказывается полезным при воспроизведении речевых передач.

Напряжение на зажимах звуковой катушки громкоговорителя при выходной мощности 1,5 Вт составляет 2,12 В. В приемнике предусмотрена возможность включения дополнительного (внешнего) громкоговорителя. Внешний (трансляционный) громкоговоритель включается через конденсатор С50 на часть первичной обмотки выходного трансформатора и получает напряжение звуковой частоты 30 В.

Регулятор тембра имеет четыре положения. Первые три положения используются при приеме музыкальных, а четвертое - при приеме речевых передач. Изменение частотной характеристики усилителя НЧ осуществляется коммутацией элементов цепи обратной связи переключателем ПТ.

При установке этого переключателя в положение "а", "б" или "в" конденсатор С43 включается последовательно в цепь обратной связи. Вследствие этого обратная связь на низших частотах уменьшается, что приводит к возрастанию усиления ступени на этих частотах. Регулировка усиления высших частот производится коммутацией катушки L18, включенной в цепь катода лампы Л3 (6Ж8). Когда переключатель тембра устанавливается в положение "а" или "г" эта катушка замыкается накоротко, обратная связь на высших частотах ослабляется и усиление ступени поднимается. При установке переключателя в положение "в" катушка L18 включается полностью, а в положении "б" включается только четвертая часть ее витков.

Выпрямитель приемника выполнен по обычной двухполупериодной схеме на кенотроне Л6 типа 5Ц4С.

Катушка L18 - бескаркасная, намотка "внавал", диаметр катушки - 30 мм, внутренний диаметр - 8 мм; 900+350 витков провода ПЭЛ 0,15. Катушка L18 экранируется железной скобкой.

Выходной трансформатор Тр1: первичная обмотка - 2800 витков провода ПЭЛ 0,15; вторичная - 70 витков провода ПЭЛ 0,64 сердечник из пластин Ш-20; толщина набора - 19 мм.

Силовой трансформатор Тр2: первичная обмотка - (450+69)+(69+450) витков провода ПЭЛ 0,31; повышающая обмотка - 1100+1100 витков провода ПЭЛ 0,16; обмотка накала кенотрона - 22 витка провода ПЭЛ 1,0; обмотка накала ламп приемника - 28 витков провода 1,0. Сердечник собран из пластин Ш-34; толщина набора - 32 мм.

Дроссель фильтра Др1 имеет 3300 витков провода ПЭЛ 0,2; сердечник из пластин Ш-20; толщина набора - 30 или 40 мм.

Громкоговоритель с постоянным магнитом имеет диффузор диаметром 200 мм: сопротивление звуковой катушки постоянному току 2,65 Ом; намотка двухслойная и содержит 59 витков провода ПЭЛ 0,2.

В приемнике "Рига-6" использовано много деталей, которые применялись в ранее выпускавшихся заводом типах приемников.



Небезинтересен комментарий редакции журнала "Радио" по поводу радиоприемника "Рига-6" (Радио, 1952, #8):

Конструкция приемника "Рига-6" имеет ряд существенных недостатков.

Прежде всего, для приемника 2-го класса неудачным является применение металлического кожуха, который не может обеспечить высококачественного воспроизведения передач.

Шкала приемника мала по размерам и плохо освещается.

Вырез для "магического глаза" в переднем пластмассовом наличнике имеет неудачную форму: "глаз" почти закрыт, что затрудняет пользование приемником. То же относится и к индикатору переключения диапазонов.

В некоторых экземплярах приемника оси рукояток управления имеют эксцентриситет, плохо работает переключатель диапазонов и наблюдаются другие механические дефекты.

Завод, носящий славное имя великого русского ученого - изобретателя радио А.С. Попова, должен особенно дорожить честью своей фабричной марки.

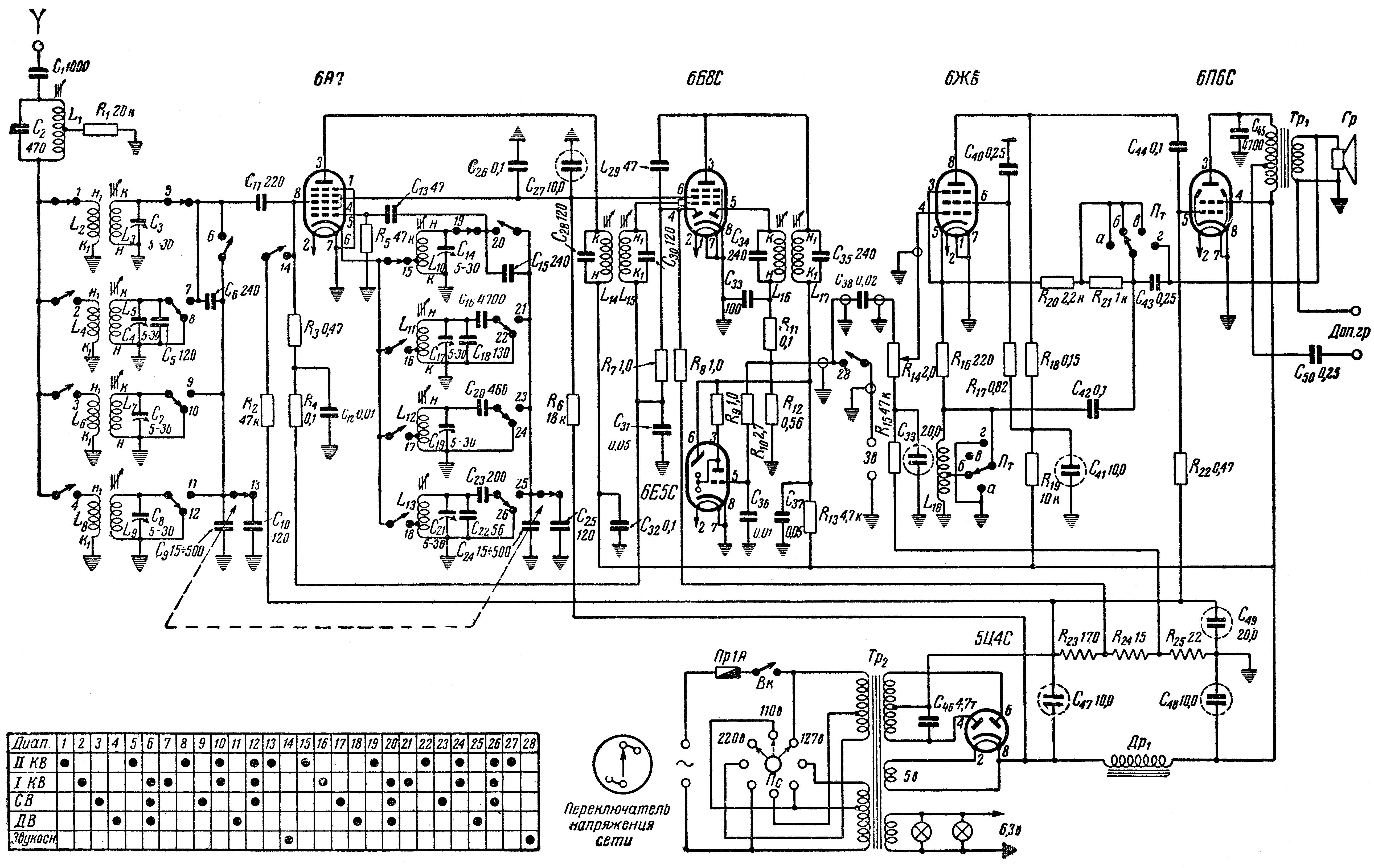

Принципиальная схема приемника "Рига-6"


Экранный вариант (150 dpi gray - 254 kb) Принтерный вариант (600 dpi b/w - 327 kb)

Схема в формате DjVu (77 kb)   О формате DjVu

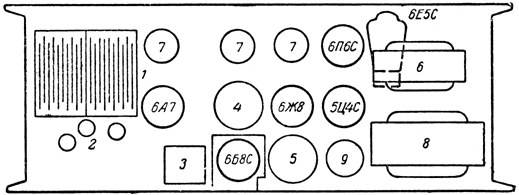

Расположение ламп и деталей на шасси приемника "Рига-6"


 Расположение ламп и деталей на шасси приемника 'Рига-6'


1 - конденсаторы переменной емкости; 2 - подстроенные конденсаторы; 3 - дроссель усилителя низкой частоты; 4 - 1-й ФПЧ; 5 - 2-й ФПЧ; 6 - дроссель фильтра; 7 - электролитические конденсаторы; 8 - силовой трансформатор; 9 - переключатель напряжения сети.

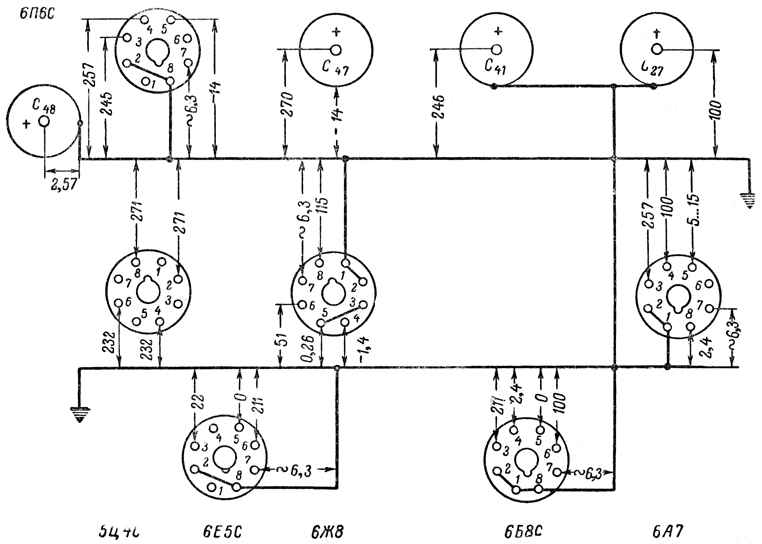

Схема проверки напряжений приемника "Рига-6"


 Схема проверки напряжений приемника 'Рига-6'

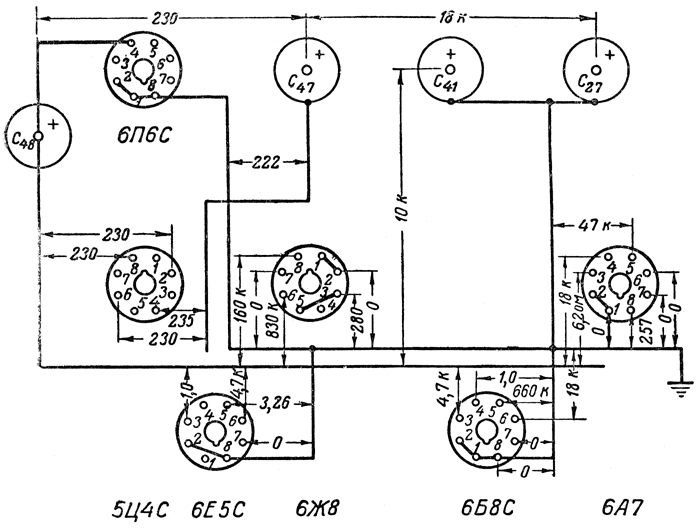

Схема проверки сопротивлений приемника "Рига-6"


 Схема проверки сопротивлений приемника 'Рига-6'
