Радиоприемник "Фестиваль"

Внешний вид радиоприемника 'Фестиваль'

Радиовещательный 12 ламповый супергетеродинный приемник высшего класса "Фестиваль" с внутренними антеннами с четырьмя громкоговорителями и рядом усовершенствований в схеме и конструкции, в том числе с автоматической подстройкой частоты и дистанционным управлением выпускался Рижским радиозаводом им. А.С.Попова с 1958 года.

Приемник имеет семь поддиапазонов: ДВ, СВ, четыре KB - 49 м, 41 м, 31 м и 25 м и УКВ. Переход с одного диапазона на другой производится клавишным переключателем.

Регулировка тембра в приемнике - раздельная по низшим и высшим частотам, объединенная с регулировкой полосы пропускания промежуточной частоты AM тракта.

Приемник имеет электромеханическую систему автоматической подстройки (АП) и дистанционное управление (ДУ).

В приемнике имеется внутренняя поворотная магнитная антенна для ДВ и СВ и диполь для УКВ диапазона, который при отсутствии наружной антенны можно использовать для приема передач коротковолновых, а при благоприятных условиях и средневолновых станций. Можно подключать наружную УКВ антенну с волновым сопротивлением 75 и 300 Ом.

Дистанционное управление приемником осуществляется с помощью пульта дистанционного управления (ПДУ), который соединяется с приемником посредством 18-ти жильного гибкого кабеля длиной 6 м. С ПДУ можно включать и выключать приемник, переключать диапазоны, настраиваться на желаемою радиостанцию по шкале пульта (в диапазонах ДВ и СВ на шкалах указаны станции), работающую на ДВ и СВ, и регулировать громкость.

В приемнике имеются гнезда для подключения электропроигрывателя, магнитофона и дополнительного громкоговорителя. При записи радиопередач на студийный магнитофон, имеющий отдельную головку воспроизведения, возможен непосредственный контроль записанной программы. Для этого используются усилитель НЧ и громкоговорители приемника. В этом случае вход усилителя записи магнитофона подключают к гнездам "Магнитофон", а выход усилителя воспроизведения - к гнездам "Граммофон". При нажатии клавиши "Граммофон" высокочастотная часть приемника, в том числе детектор и оптический индикатор, не отключается и остается настроенной на принимаемую станцию. Это возможно благодаря тому, что переключение диапазонов осуществляется с помощью электродвигателя ЭДП-3, вращающего барабан, на котором расположены ВЧ контура (как в ПТК ламповых телевизоров). ЭДП-3 включается при нажатии диапазонной клавиши и вращается до тех пор, пока барабан не примет положения, соответствующего выбранному диапазону. При выводе диапазонной клавиши из положения нажатия барабан остается в прежнем положении.

Барабанный переключатель диапазонов более удобен также для переключения диапазонов с ПДУ.

Приемник имеет два фронтальных эллиптических громкоговорителя 6ГД1 (325х220 мм), воспроизводящих средние и низшие частоты, 1ГД1, предназначенный для высших частот, и два боковых широкополосных громкоговорителя тина 4ГД2 диаметром 200 мм.


Электрические показатели


Диапазон принимаемых частот:
    1. Длинные и средние волны стандартные.
    2. Короткие волны I: 5,8 - 6,25 МГц (51,7 - 48,0 м);
    3. Короткие волны II: 6,92 - 7,5 МГц (43,5 - 40,0 м);
    4. Короткие волны III: 9,2 - 9,9 МГц (32,6 - 30,3 м);
    5. Короткие волны IV: 11,42 - 12,28 МГц (24,5 - 24,2 м);
    6. Ультракороткие волны 64,5 - 73 МГц (4,65 - 4,11 м).

Промежуточная частота для УКВ диапазона 8,4 МГц, для остальных диапазонов 465 кГц.

Номинальная выходная мощность приемника составляет 4 Вт.

Среднее звуковое давление 20 бар; полоса воспроизводимых частот от 60 Гц до 12 кГц.

Реальная чувствительность в диапазонах AM от 6,5 до 26 мкВ (с магнитной антенной 600 мкВ/м), в диапазонах УКВ - 4 мкВ.

Избирательность по соседнему каналу AM при ширине полосы 4 кГц больше 72 и 36 дБ при расстройке на 250 кГц в диапазоне УКВ.

Ослабление чувствительности при расстройке на +-10 кГц не менее 66 дБ и при расстройке на +-250 кГц (на УКВ) не менее 34 дБ.

Ослабление сигналов зеркального канала ДВ больше 73 дБ, СВ - 60 дБ, KB в худшей точке 37 дБ, УКВ - 29 дБ.

Частотная характеристика: полоса пропускания всего тракта приемника обеспечивает воспроизведение частот 60 - 12000 Гц при приеме на УКВ, 60 - 6500 Гц при приеме в остальных диапазонах и 60 - 12000 Гц при воспроизведении граммофонной и магнитофонной записей.

Регулировка тембра на низших частотах в пределах 24 дБ (100 Гц) и высших частот 21 дБ (10 кГц).

Уровень фона ниже - 60 дБ, точность автоподстройки АМ при входном сигнале 500 мкВ не хуже 450 Гц и при УКВ сигнале (при величине входного сигнала 20 мкВ) не хуже 36 кГц.

Приемник потребляет от сети переменного тока 100 - 110 Вт.

Футляр приемника отделан ценными породами дерева и имеет размеры 660 х 424 х 311 мм.

Весит приемник 24,5 кг, вес ПДУ вместе с шестиметровым кабелем 1,75 кг.

Габариты ПДУ 228х120х 58 мм.

В приемнике имеются следующие каскады:
1. УВЧ и преобразователь частоты для диапазона УКВ на лампе 6Н3П.
2. УВЧ для остальных диапазонов на лампе 6К4П.
3. Преобразователь частоты для диапазонов длинных, средних и коротких волн и УПЧ для УКВ диапазона на лампе 6И1П.
4. Двухкаскадный комбинированный УПЧ для всех диапазонов на лампах 6К4П.
5. Детектор сигнала и АРУ для диапазонов длинных, средних и коротких волн на лампе 6Х2П.
6. Двухкаскадный предварительный УНЧ на двойном триоде 6Н2П.
7. Оконечный каскад по двухтактной схеме на лампах 6П14П.
8. Оптический индикатор настройки на лампе 6Е5С.
9. Усилитель и модулятор для системы автоподстройки на лампе 6Н2П.
10. Усилитель мощности автоподстройки на лампе 6П14П.

Кроме того, в частотном детекторе и в устройстве для автоподстройки используются четыре полупроводниковых диода типа Д2Е, а в выпрямителе смещения - диод типа Д2Б.

Выпрямитель для питания анодных цепей ламп выполнен на селеновых элементах типа АВС-120-270.


Конструктивные особенности


Основной конструктивной особенностью приемника является то, что все основные виды управления приемником - настройка, переключение диапазонов и регулировка громкости - осуществляются электромеханическим способом с помощью специальных электродвигателей. Органы управления приемником - шесть ручек и клавишный переключатель рода работы. Помимо этого, на лицевой панели приемника имеется узкая длинная качающаяся клавиша плавной настройки (дублирует функции ручки настройки); при нажиме на левый конец стрелка идет по шкале влево, а при нажиме на правый конец - вправо. Ручки настройки и регулировки громкости, а также клавиши переключателя диапазонов действуют не непосредственно на соответствующие агрегаты, а управляют ими с помощью трех специальных электродвигателей, которые вращают оси конденсатора переменной емкости, переменного сопротивления и барабанного переключателя диапазонов.

Пульт дистанционного управления подключается к приемнику с помощью соединительной колодки и позволяет осуществлять все виды управления, кроме регулировки тембра.

Внутри приемника имеются поворотная магнитная антенна для приема на длинных и средних волнах и диполь для приема на УКВ, который при благоприятных условиях приема может заменить наружную антенну для средних и коротких волн.

Громкоговорители размещаются в разных плоскостях, образуя акустическую систему объемного звучания.


Схема приемника


Элементы входных, анодных и гетеродинных контуров расположены на секторах вращающегося барабана. Сектор барабана, предназначенный для УКВ диапазона, пустой. В положении УКВ выступ корпуса барабана отжимает ролик, скользящий по поверхности барабана, и рычаг, связанный с роликом, переводит переключатели П I, П II, П III и П IV в новое положение. При этом подастся напряжение питания на лампу Л1 блока УКВ, отключается питание от лампы Л2 и триодной части лампы Л3, I и II фильтры ПЧ УКВ подключаются к сеткам гептодной части Л3 и к Л4; замыкается сопротивление R19 в цепи катода Л4; отключается напряжение смещения с управляющей сетки лампы Л3 и она заземляется, вход усилителя НЧ и управляющая сетка оптического индикатора настройки и переключается с АМ детектора на ЧМ детектор.

Магнитная антенна имеет две катушки индуктивности L20 и L21. В диапазоне СВ катушка L20 включается последовательно с L18 вторичного контура входного полосового фильтра. При приеме на наружную антенну магнитная антенна не отключается, но размыкается контакт переключателя, заземляющий гнездо наружной антенны и связанный с антенной контур. При таком способе включения магнитной антенны упрощается коммутация и увеличивается чувствительность приемника.

С целью увеличения избирательности AM тракта первый трансформатор ПЧ осуществлен как четырехконтурный фильтр с переменной полосой пропускания. Одновременным поворотом катушек L39 и L40 изменяется магнитная связь L38-L39 и L40-L41.

Усилитель НЧ - трехкаскадный. Между лампами Л8а и Л8б (двойной триод 6Н2П) включен регулятор тембра, состоящий из двух потенциометров. Потенциометр R74 служит для регулировки низших частот. Конденсаторы С117 и С118 пропускают высшие частоты и положение ползунка R74 влияния на них не оказывает. Потенциометр R73 служит для регулировки высших частот. Подача напряжения отрицательной обратной связи с выхода приемника в точку R79, C119 значительно углубляет степень регулировки тембpa как по низшим, так и по высшим частотам.

Одновременная подача напряжения обратной связи на катодное сопротивление R68, уменьшает усиление на частотах ниже 50 Гц и устраняет опасность возникновения микрофоннoгo эффекта па низших частотах.

Данные элементов сопротивлений и конденсаторов, регулятора тембра выбраны с таким расчетом, чтобы положения регуляторов не влияли на усиление частоты около 1000 Гц.

Фазоининверсного каскада в приемнике нет. Поворот фазы сигнала, необходимый для двухтактного каскада, оcуществляется в самом каскаде.


Переключение диапазонов


На одной оси с барабаном расположен селектор, имеющий два изолированных друг от друга металлических полукольца с зазорами между ними. Полукольца присоединены к концам обмотки V силового трансформатора и, кроме того, соприкасаются со скользящими контактами, соединенными с клавишными переключателями диапазонов. Через эти контакты замыкается цепь питания обмотки II электродвигателя диапазонов ЭДП-3. При замыкании контактов клавишного переключателя какого-либо диапазона ЭДП-3 вращает барабан и останавливается тогда, когда соответствующий данному диапазону скользящий контакт сходит с полукольца и попадает в зазор.

Справа от клавишей переключателя диапазонов расположена клавиша ПДУ, при нажатии на которую конец обмотки II ЭДП-3 подключается к контактам клавиша ПДУ и переключение поддипазонов в этом случае происходит с ПДУ. Направление вращения двигателя в обоих случаях зависит от того, к какой из попович обмотки V будет подключен ЭДП-3. Один из семи диапазонов всегда включен. Это значит что соответствующий этому диапазону скользящий контакт находится в зазоре междy полукольцами селектора и каждое полукольцо соприкасается с тремя контактами. Поэтому при переключении диапазонов барабан делает поворот не болee чем на 180 град.

Описанная система имеет электрическую блокировку. Нажимая одновременно на несколько клавишей, нельзя вывести приемник из строя. Так как все контакты переключателей клавиатуры включены последовательно, то при нажатии двух клавишей одновременно будет включаться диапазон, соответствующий клавише, расположенной справа.

Учитывая что при нажатии на клавишу переключаются только два контакта, не приходится преодолевать силу трения многих контактов контуров ВЧ (как эго имеет место в большинстве современных приемников), усилие, необходимое для нажатия клавиши, очень мало.

УКВ блок имеет две пары антенных гнезд для наружных УКВ антенн (петлевой вибратор либо диполь) с волновыми сопротивлениями 300 и 75 Ом. В первом случае антенна подключается к концам катушки L1, во втором случае - между средней точкой L1 и землей. В случае отсутствия наружной антенны AМ небольшая емкость С1, позволяет использовать диполь (внутренний или наружный) для приема КВ.

Усилитель ВЧ УКВ собран по схеме с заземленной промежуточной точкой. Настройка контуров - индуктивная. Катушки индуктивности L1, L2, L3, L4, L5 расположены на одной линии. Сквозь них проходит стеклянный стержень с расположенными на нем стальными сердечниками конической формы, покрытыми тонким слоем серебра. Передвижением стержня осуществляется перекрытие УКВ диапазона. Коэффициент усиления блока 200-400 раз.


Система автоматической подстройки


Сигнал промежуточной частоты (как АМ, так и ЧМ) с анода пампы Л5 подается на емкостный делитель С73, С99 и со средней точки делителя на управляющую сетку лампы Л11-а. На ту же сетку подается отрицательное напряжение смещения - 5,8 В и переменное напряжение 50 Гц, 12 В.

Напряжение смещения получается в результате выпрямления переменного напряжения, снимаемого с половины обмотки V силового трансформатора в цепи Д2Б, R48, R50, R52. Переменное напряжение 50 Гц поступает на управляющую сетку Л11-а через цепь C89 и R49. Лампа работает в модуляторном режиме/ В результате напряжение ПЧ модулируется напряжением 50 Гц. В анодной цепи лампы включен дискриминатор на германиевых диодах Д2Б. Дискриминатор рассчитан для работы на обе ПЧ -465 кГц и 8,4 МГц.

Для того чтобы переменный анодный ток Л11-а с частотой 50 Гц не попал в цепь дискриминатора, контура последнего связаны с Л11-а индуктивно. Контур L52 C96 настроен на частоту 8,4 МГц, а контур L56 C96 - на частоту 465 кГц.

На выходе дискриминатора, т.е. на сопоставлениях R54 и R55, восстанавливается напряжение частоты 50 Гц, величина которой зависит от степени отклонения ПЧ от 465 кГц и 8,4 МГц соответственно.

Из дискриминатора напряжение частотой 50 Гц поступает на управляющую сетку лампы Л12, в цепи анода которой включена обмотка II двигателя ЭДП-1.

Предположим, что приемник настроен неправильно, так что действительная частота тракта ПЧ больше 465 кГц (или 8,4 МГц). На сетку подается напряжение 50 Гц, равное по величине + U1 с такой фазой, при которой двигатель ЭДП-1 вращает блок конденсаторов переменной емкости до тех пор, пока ПЧ не станет равной 465 кГц. В случае, если приемник настроен на частоту, меньшую номинальной промежуточной частоты, то фаза напряжения 50 Гц будет противоположна и двигатель вращается в обратном напряжении, т. е. опять приводит ПЧ к 465 кГц.

Однако, ввиду наличия в системе привода трения, двигатель не может точно настроить ПЧ на 465 кГц, что приводит к некоторой погрешности автоподстройки. Для уменьшения этой погрешности анод лампы Л12 питается не фильтрованным напряжением, содержащим пульсацию 100 Гц. Пульсация придает ротору двигателя вибрацию, которая в некоторой степени уменьшает трение и повышает точность настройки.

Систему АП можно выключать поворотом на небольшой угол большой правой ручки (размыкаются контакты А). При повороте отключается питающее напряжение экранной сетки лампы Л12 и размыкается цепь обмотки I ЭДП-1, которая через конденсатор С129 последовательно с обмоткой ЭДП-2 подключена к силовому трансформатору (обмотка 127 В).

Для плавной настройки приемника по диапазону используется двигатель ЭДП-1. Перед диапазонными клавишами расположена клавиша удлиненной конструкции КК. При нажатии пальцем на ее левый либо правый конец индикатор настройки пepeмещается соответственно влево или вправо.

Напряжение с обмотки V силового трансформатора подается на симметричный делитель напряжения R42, R44, R45 и R47, средняя точка которого через конденсатор С91, заземлена. Напряжение с R44 (при перемещении стрелки влево) или R47 (при перемещении вправо) подается на управляющую сетку Л12 и после усиления вращает двигатель ЭДП-1 в нужном направлении. Механизм действует только при включенной системе АП.


Настройка приемника с ПДУ


С 12-вольтовой обмотки IV силового трансформатора напряжение подается на сопротивление R33 в приемнике и через соединительный кабель на сопротивление R86 в ПДУ. Ползунок R38 механически сопряжен с осью переменных конденсаторов и электрически через C85 с управляющей сеткой лампы Л11-б. Ползунок R86 через жилу кабеля заземлен и механически сопряжен с указателем настройки шкалы пульта. Сопротивления R38 и R36 образуют мост. При определенном положении ползунков R86 и R38 мост уравновешен и напряжение, поступающее на управляющую сетку Л11-б, равно нулю.

При перемещении ползунка R86 от места баланса на ползунке R38 образуется напряжение различной величины. Это напряжение, усиленное лампами Л11-б и Л12 будет вращать двигатель ЭДП-1 в сторону установления баланса моста.

Описанным способом с ПЛУ можно осуществить сравнительно грубую настройку. Точная подстройка производится с помочью клавиши, расположенной на ПДУ.

Когда эта клавиша нажата в цепи катода лампы Л11-б через делитель R30 и R37 подается положительное напряжение, при котором лампа полностью запирается. В этом случае вступает в действие система АПЧ и приемник точно настраивается на станцию.

При запертой лампе Л11-б на ПДУ можно перемещать указатель настройки, не перестраивая приемник. Установив указатель на какую-либо станцию в соответствии с надписью на шкале и нажав правый клавиш "Автом.", мы перестроим приемник на эту заранее выбранную станцию. Нажав на клавишу еще раз, произведем точную настройку.


Регулировка громкости с ПДУ


Регулировка громкости с ПДУ осуществляется с помощью двигателя ЭДП-2, ось которого сопряжена с осью ползунка регулятора громкости в прпиемнике. Сцепление - скользящее, что не мешает повороту ручки регулятора громкости на приемнике. Концы обмотки V силового трансформатора по кабелю подаются на пружинные контакты ПДУ. Нажимая на регулятор громкости пульта вверх или вниз, включают цепь катушки ЭДП-2 и в зависимости полярности напряжения двигатель приобретет левое или правое вращение.

Переходя обратно на работу приемника без ПДУ, следует нажать клавишу выбранного диапазона. Тогда автоматически возвращается в свое нормальное положение и клавиша дистанционного управления и органы управления пульта выключаются.


Особенности схемы


1. Для приема УКВ ЧМ радиостанций использована типовая схема - отдельный блок УКВ и комбинированный УПЧ, но частотный детектор отдельный. Настройка УКВ контуров производится путем передвижения внутри катушек стальных посеребренных сердечников.

2. При приеме на длинных и средних волнах на входе приемника включаются двухконтурные полосовые фильтры и каскад усиления высокой частоты работает по схеме апериодического усиления; нагрузкой для лампы служит активное сопротивление. В диапазоне коротких волн на входе включается одиночный настроенный контур, а усилитель высокой частоты работает по схеме резонансного усиления с настроенным контуром в анодной цепи лампы 6К4П.

3. На длинных и средних волнах для приема может быть использована внутренняя магнитная антенна, которая остается включенной и при приеме на наружную антенну; катушки антенны входят при этом составной частью в контуры входного полосового фильтра.

4. Усилитель промежуточной частоты, общий для всех диапазонов, состоит из двух каскадов. Для частоты 465 кГц первый ФПЧ четырехконтурный, а остальные - двухконтурные.

В первом фильтре связь между катушками контуров переменная и изменение ее используется для регулирования полосы пропускания. Эта регулировка объединена с регулированием тембра в УНЧ.

5. Роль детекторов сигнала и АРУ для тракта АМ выполняют два диода лампы 6Х2П. Для детектирования сигналов по тракту ЧМ применен отдельный детектор отношений на двух германиевых диодах типа Д2Е.

6. Автоматическая подстройка частоты может работать на всех диапазонах и осуществлена по электромеханическому принципу. Для этого напряжение с выхода усилителя промежуточной частоты подается через конденсатор С73 на сетку левого по схеме триода лампы Л11 6Н2П, на которую одновременно поступает и напряжение с частотой 50 Гц. Модулированное этой низкой частотой напряжение промежуточной частоты (465 кГц или 8,4 МГц) подается на так называемый дискриминатор, работающий на двух диодах типа Д2Е. На выходе дискриминатора выделяется напряжение частоты 50 Гц, величина и фаза которого зависят от степени отклонения промежуточной частоты от номинала, т. е. от 465 кГц или 8,4 МГц. Это напряжение усиливается далее лампой Л12 6П14П, в анодную цепь которой включена обмотка электродвигателя ЭПД-1. В зависимости от фазы напряжения, поступившего от дискриминатора, электродвигатель вращает ось агрегата переменных конденсаторов вправо или влево до тех пор, пока получится точная настройка, т. е. частота напряжения на выходе усилителя промежуточной частоты станет равной точно 465 кГц или 8,4 МГц. Система автоматической подстройки выключается посредством отключения анодного напряжения от лампы Л11 и экранного напряжения от лампы Л12.

7. В УНЧ переменное сопротивление регулятора громкости снабжено двумя отводами для тонкомпенсации. Регулирование тембра осуществляется между первым и вторым каскадами предварительного усиления переменным сопротивлением R73 в области нижних и сопротивлением R74 - в области верхних звуковых частот. Отрицательная обратная связь подается с вторичной обмотки выходного трансформатора в цепь катода лампы первого каскада и в цепь сетки лампы второго каскада предварительного усилителя.

8. Схема оконечного каскада двухтактная. Фазоинверсного каскада в приемнике нет, а необходимый поворот фазы напряжения, поступающего на сетку лампы во втором плече оконечного каскада, получается в самом же. каскаде (сетка второго плеча "заземлена", а напряжение вводится со стороны катода). Экранирующие сетrи оконечного каскада включены так, что лампы работают в режиме, промежуточном между триодом и пентодом.

9. Выпрямители для питания анодных цепей, и получения сеточного смещения - отдельные. Первый работает на селеновом выпрямителе типа АВС-120-270 по двухполупериодной мостовой схеме, а второй - по однополупериодной схеме на германиевом диоде типа Д2Б.

10. Электродвигатели ЭДП, управляющие настройкой, переключением диапазонов и регулированием громкостью, одинаковых габаритов, асинхронные с конденсаторным сдвигом фаз и различаются только данными обмоток.


Детали


Выходной трансформатор. Первичная обмотка имеет 2х1250 витков провода ПЭЛ 0,14 с отводом от 250 витков в каждой половине, считая от середины обмотки (сопротивление 180+200 Ом); вторичная обмотка I -35+15+30 витков (считая от заземленного конца) ПЭЛ 0,47 и вторичная обмотка II - 50 витков ПЭЛ 0,47. Сердечник из пластин Ш-20, набор 30 мм.

Дроссели. Дроссель накала Др1 содержит 15 витков провода ПЭЛ 0,8. Дроссель фильтра Др2: основная обмотка (Н1-К1) - 3300 витков ПЭЛ 0,15 (сопротивление 285 Ом) и компенсационная обмотка - 100 витков ПЭЛ 0,15 (сопротивление 9,8 Ом).

Силовой трансформатор. Сетевая обмотка состоит из 2х (315+50) витков провода ПЭЛ 0,38 (сопротивление 18,2 Ом). Повышающая обмотка содержит 700 витков ПЭЛ 0,29 (сопротивление 34,2 Ом). Обмотка питания электродвигателей имеет 2х50 витков ПЭЛ 0,59 (сопротивление 1,4 Ом). Обмотка моста содержит 45 витков ПЭЛ 0,29 (сопротивление 2,4 Ом). Обмотка накала ламп имеет 17+4 витка ПЭЛ 1,0 (сопротивление 0,1 Ом). Сердечник из пластин Ш-20, набор 45 мм.

Громкоговорители. Громкоговоритель Гр1 типа 6ГД-1. Звуковая катушка состоит из 50+47 витков провода ПЭЛ 0,15 (сопротивление постоянному току 7,8 Ом). Громкоговорители Гр2 и Гр3 типа 4ГД-2. Звуковые катушки содержат по 42+39 витков ПЭЛ 0,12 (сопротивления постоянному току по 10 Ом). Громкоговоритель Гр4 типа 1ГД-1. Звуковая катушка имеет 33+30 витков ПЭЛ 0,06 (сопротивление постоянному току 8,0 Ом).

Электродвигатели. Двигатель для настройки приемника типа ЭПД-1. Его сетевая обмотка (5-6) состоит .из 2х3 100 витков провода ПЭЛ 0,12 (сопротивление 2х366 Ом), а анодная (1-2) - из 2х5000 витков ПЭЛ 0,1 (сопротивление 2х900 Ом). Двигатель для регулирования громкости типа ЭДП-2. Его сетевая обмотка (5-6) имеет 2х1000 витков ПЭЛ 0,12 (сопротивление 2х105 Ом), управляющая (1-2) 2х300 витков ПЭЛ 0,38 (сопротивление 2х3,7 Ом). Двигатель для переключения диапазонов типа ЭПД-3. Его сетевая обмотка (5-6) содержат 2х3100 витков ПЭЛ 0,12 (сопротивление 2х365 Ом), а управляющая (1-2) - 2х225 витков ПЭЛ 0,49 (сопротивление 2х1,7 Ом).



Принципиальная схема радиоприемника "Фестиваль"

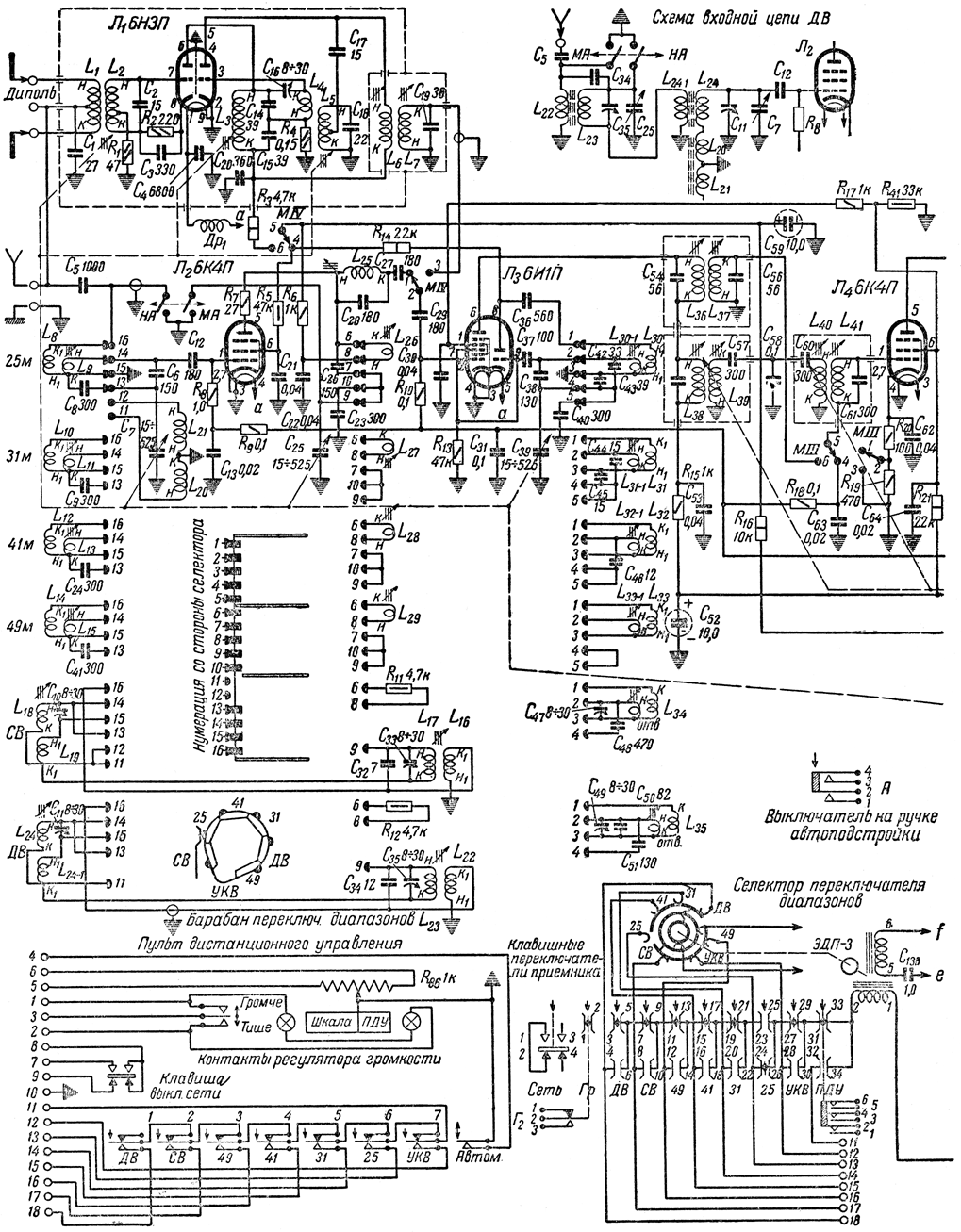

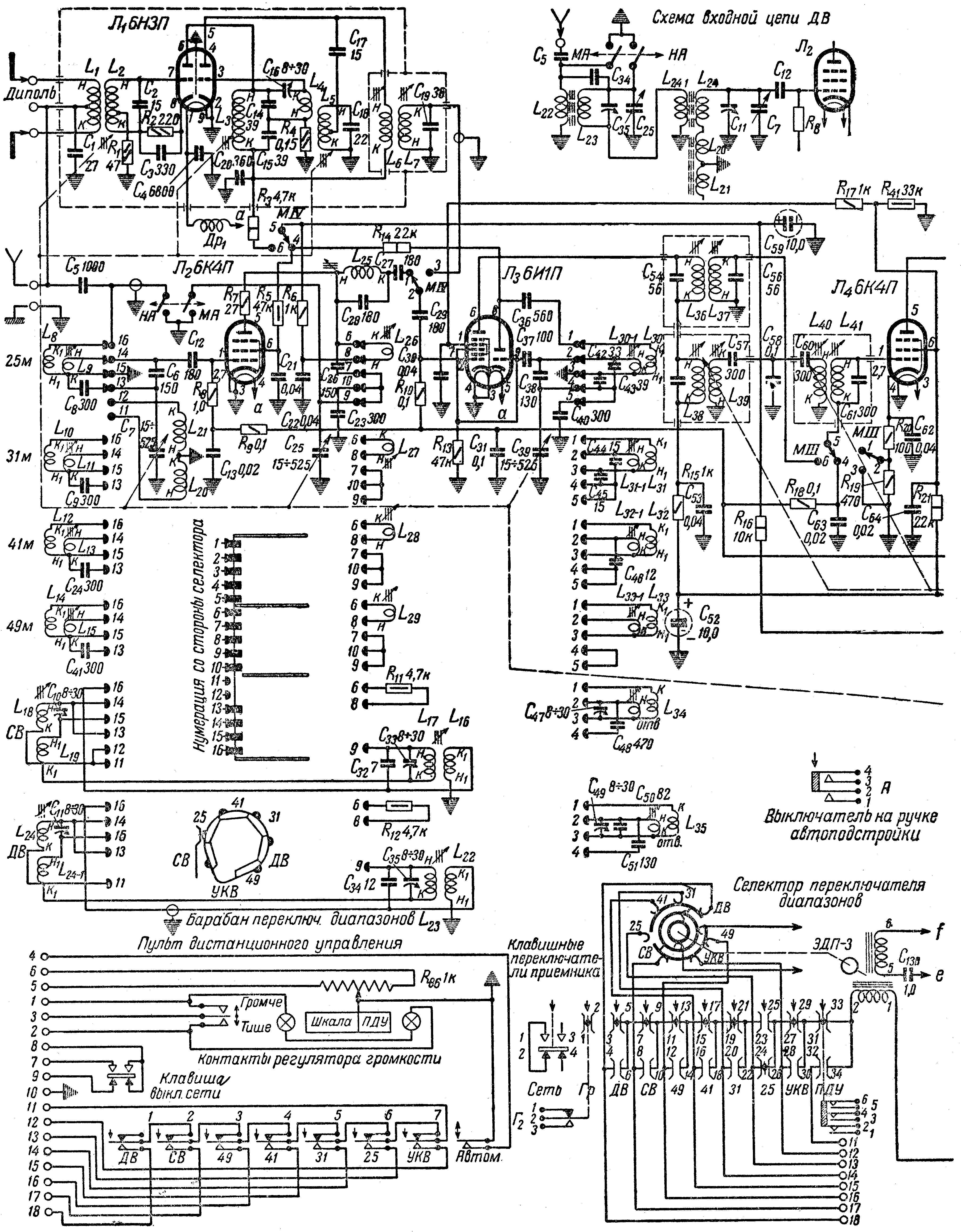

Первая часть

Экранный вариант (150 dpi gray - 453 kb) Принтерный вариант (600 dpi b/w - 541 kb)

Схема в формате DjVu (160 kb)   О формате DjVu

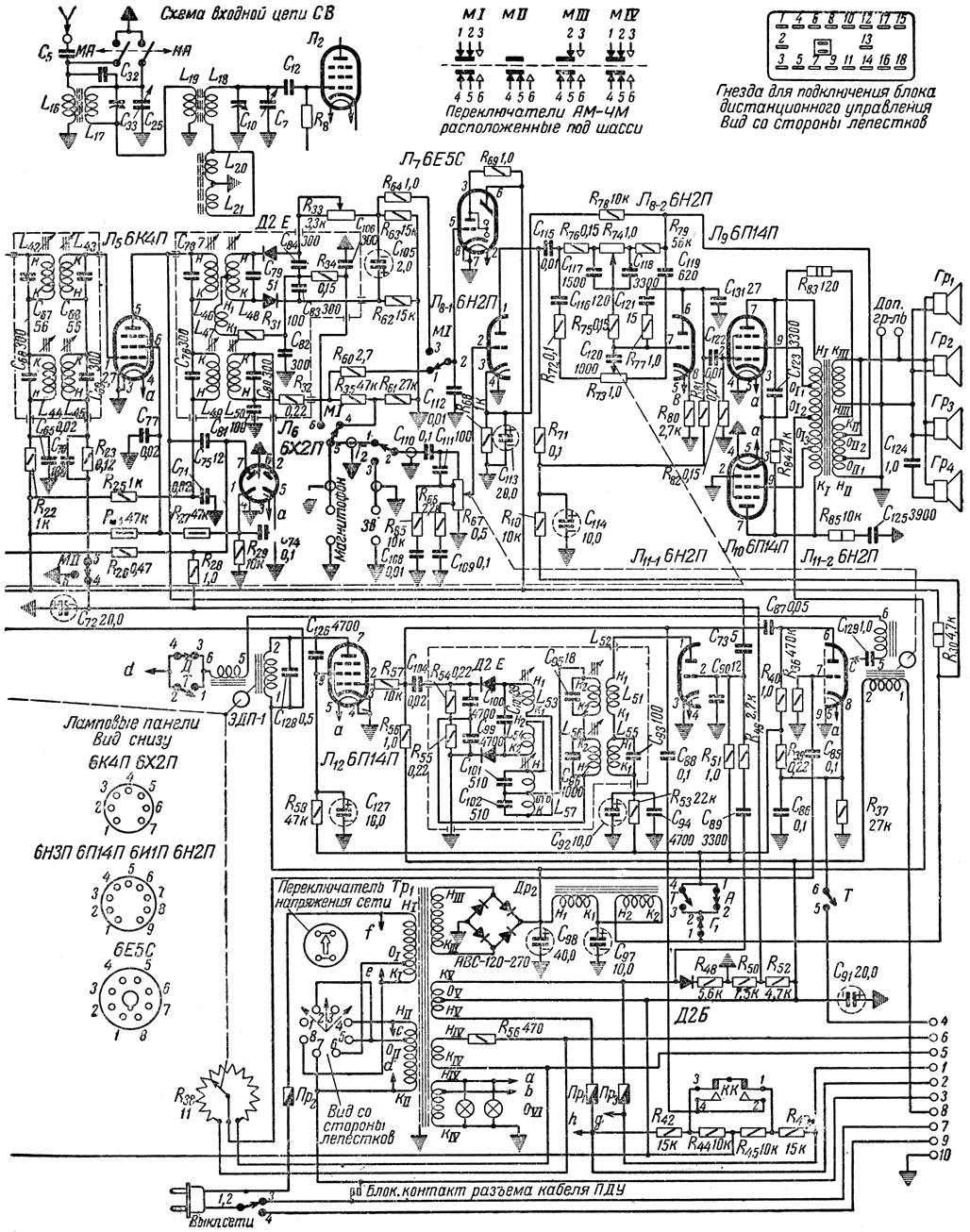

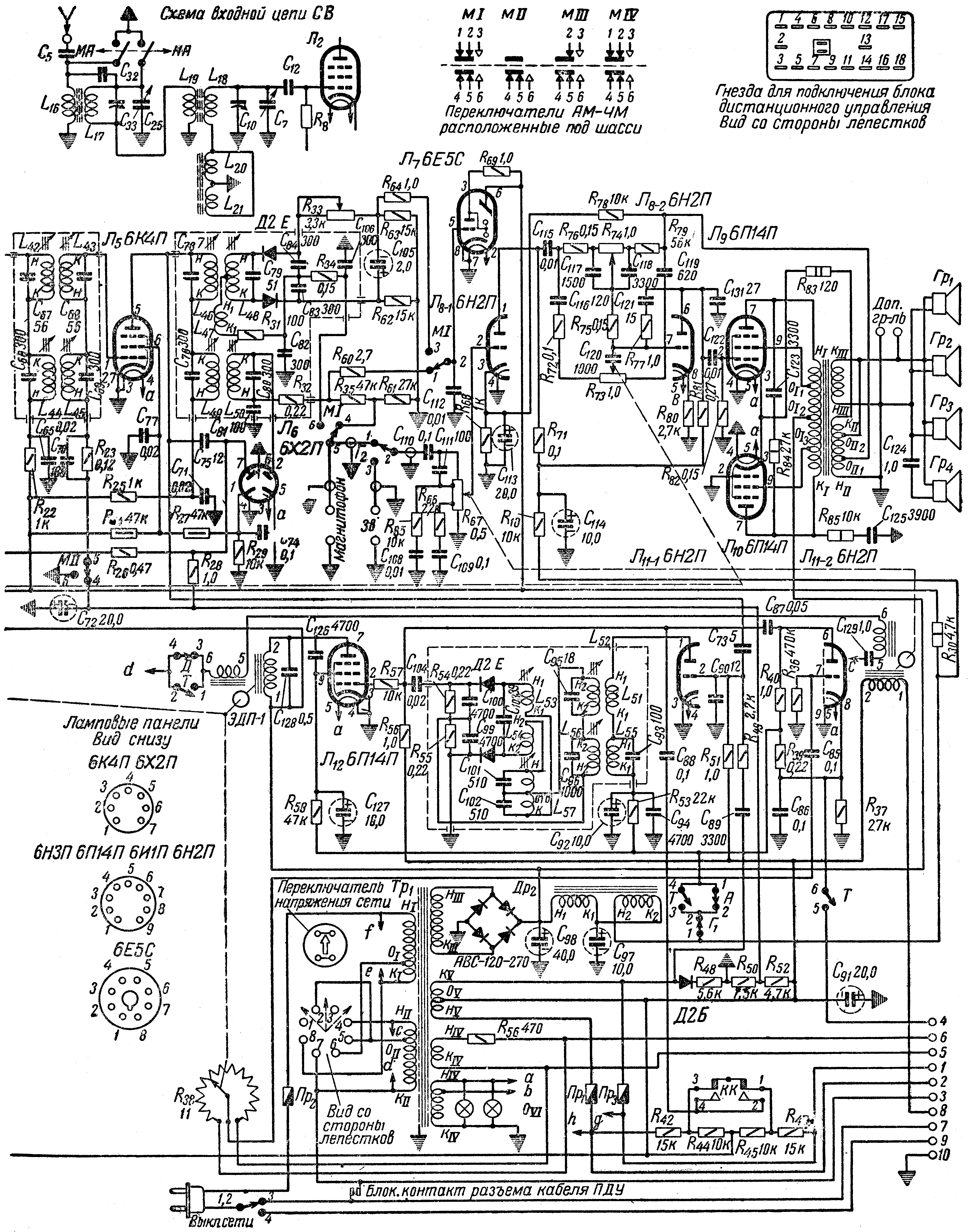

Вторая часть
Экранный вариант (150 dpi gray - 520 kb) Принтерный вариант (600 dpi b/w - 620 kb)

Схема в формате DjVu (185 kb)   О формате DjVu

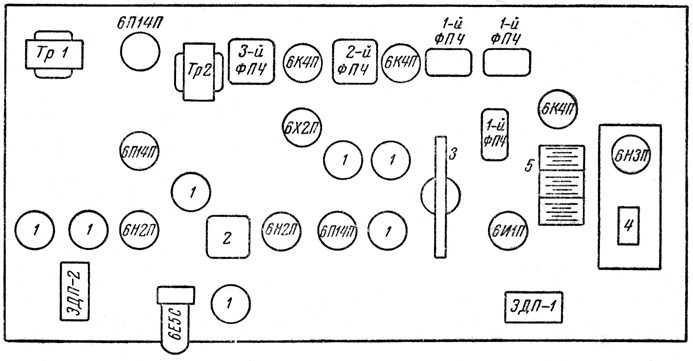

Расположение ламп и деталей на шасси радиоприемника "Фестиваль"


 Расположение ламп и деталей на шасси радиоприемника 'Фестиваль'


1 - электролитические конденсаторы; 2 - контуры дискриминатора; 3 - магнитная антенна; 4 - катушки блока УВЧ; 5 - конденсаторы переменной емкости.
