Радиоприемник "Рига-10"

Внешний вид радиоприемника 'Рига-10'

Рижским радиозаводом имени А.С.Попова с 1953 года выпускался радиоприемник "Рига-10", который представлял собой десятиламповый 5-ти диапазонный супергетеродин 1-го класса, обеспечивавший высококачественный громкоговорящий прием местных и дальних радиовещательных станций в диапазонах длинных, средних и коротких (три полурастянутых коротковолновых диапазона), а также мог быть использован для воспроизведения граммзаписи. Число "10" в названии приемника обозначало количество использованных в нем электронных ламп.

Для обеспечения высококачественного воспроизведения звука в приемнике "Рига-10" применен широкополосный громкоговоритель и осуществлена раздельная плавная регулировка тембра в области высоких и низких звуковых частот.

Переключаемая полоса пропускания по промежуточной частоте, совмещенная с ручкой регулятора тембра по высоким звуковым частотам, позволяет уменьшить уровень помех при приеме радиостанций.

Конструкция шкального устройства, указателей диапазона, расположение ручек управления и оптический индикатор настройки обеспечивают удобное пользование радиоприемником.

Шкала приемника вращающаяся, разделена на пять поддиапазонов и скрыта за передней панелью; в окне видна лишь та часть шкалы, которая соответствует включенному диапазону. Шкала выбранного диапазона подсвечивается изнутри двумя лампочками накаливания и проградуирована в метрах.

Радиоприемник оформлен в деревянном ящике настольного типа, который высококачественно отделан ценными породами дерева и отполирован.

Громкоговоритель расположен непосредственно на доске передней панели. Справа от отверстия громкоговорителя, затянутого декоративной тканью, расположено окно шкалы настройки барабанного типа, которая просвечивается с нижнего торца лампочками Л11 и Л12.

Под шкалой расположены: ручка регулятора тембра ВЧ и ширины полосы (крайняя слева), ручка регулятора тембра НЧ (крайняя справа) и ручка регулятора громкости (средняя и бОльшего размера). На правой боковой стенке приемника расположены ручка настройки (ближняя к лицевой панели) и ручка переключателя диапазонов, которая одновременно (путем выдвижения ее в сторону) приводит в действие переключатель с "местного" на "дальний" прием.

Поддон шасси приемника разделен на два отсека - высокочастотный и низкочастотный. Весь монтаж приемника выполнен на гетинаксовых субпанелях.

Размеры приемника 605х310х340 мм. Масса 24 кг.


Электрические показатели


Диапазон принимаемых частот:
    1. Длинные волны (ДВ) - 141,5 - 438 кГц (2000,0 - 723,0 м);
    2. Средние волны (СВ)- 510,0 - 1622 кГц (576,9 - 187,5 м);
    3. Короткие волны I: 3,95 - 5,75 МГц (76,0 - 52,2 м);
    4. Короткие волны II: 6,0 - 7,4 МГц (50,0 - 40,5 м);
    5. Короткие волны III: 9,45 - 12,1 МГц (31,7 - 24,8 м).

Промежуточная частота 464 кГц.

Чувствительность по ТУ во всех диапазонах не хуже 50 мкВ (фактически чувствительность достигает 25 мкВ).

Избирательность. Ослабление чувствительности при расстройке на +-10 кГц не менее 46 дБ (фактически при узкой полосе - более 70 дБ).

Ослабление сигнала по зеркальному каналу на длинных волнах более 60 дБ, на средних более 50 дБ и на коротких более 26 дБ.

Ослабление сигнала, равного промежуточной частоте - не менее 40 дБ.

Эффективность АРУ характеризуется изменением выходного сигнала на 4,5 дБ при изменении сигнала в антенне на 60 дБ (от 100 мкВ до 100 мВ)

Частотная характеристика. Полоса пропускания всего тракта приемника обеспечивает воспроизведение частот 60 - 6 500 Гц при неравномерности 18 дБ на длинноволновом диапазоне и 14 дБ - на остальных диапазонах.

Выходная мощность 4 Вт при коэффициенте нелинейных искажений не более 5% на частотах свыше 400 Гц и не более 12% на частотах 70-100 Гц.

Максимальная выходная мощность - до 8 Вт.

Среднее звуковое давление, развиваемое громкоговорителем при номинальной выходной мощности в полосе частот 60-6500 Гц - 25 бар.

Питание радиоприемника осуществляется от сети переменного тока напряжением 127 или 220 В частоты 50 Гц.

Потребляемая мощность 85 Вт.

Десятиламповый приемник "Рига-10" имеет следующие каскады:
1. УВЧ на лампе 6К3.
2. Преобразователь частоты на лампе 6А7.
3. Первый каскад УПЧ на лампе 6К3.
4. Второй каскад УПЧ, детектор и АРУ на лампе 6Б8С (6Б8).
5. Первый каскад УНЧ на лампе 6Ж8.
6. Второй каскад УНЧ и фазоинвертор на лампе 6Н9С.
7. Оконечный каскад на двух лампах 6П6С.
8. Оптический индикатор настройки на лампе 6Е5С.
9. Выпрямитель на лампе 5Ц4С.


Схема приемника

Входные цепи и УВЧ


При приеме на диапазонах длинных и средних волн во входной цепи приемника работают полосовые фильтры, а при приеме на коротковолновых диапазонах - одиночные резонансные контуры. Связь с антенной во всех диапазонах индуктивная. Наличие в антенной цепи конденсатора С1 позволяет использовать в качестве антенны электросеть.

Для того, чтобы при приеме местных и мощных радиостанций лампа ступени УВЧ не перегружалась, в антенную цепь введены сопротивление R1 и конденсатор C2. При "дальнем приеме" R1 замыкается накоротко, а С2 отключается; при этом получается наибольшая чувствительность приемника. При "местном приеме" сопротивление R1 включается в антенну, и затухание, вносимое им в антенную цепь, снижает подводимое к сетке первой лампы напряжение примерно в 10 раз (20 дБ).

С целью расширения полосы пропускания на средних и длинных волнах анодная нагрузка лампы 6К3 ступени усиления ВЧ (R4) сделана апериодической. На коротковолновых диапазонах в анодную цепь этой лампы включается резонансный контур, настраиваемый конденсатором переменной емкости C34; при приеме на средних и длинных волнах этот же конденсатор используется во входном полосовом фильтре.

В анодную цепь лампы 6К3 включен также фильтр-пробка L13C25, служащий для ослабления сигналов, равных или близких по частоте к промежуточной.

Преобразователь частоты. В отличие от других приемников первого класса преобразовательная ступень приемника "Рига-10" имеет одну лампу (6А7). Гетеродин выполнен по обычной трехточечной схеме. Требуемая стабильность частоты гетеродина достигается применением на коротких волнах контура с малыми потерями, гетинаксовой панели для лампы и рациональным монтажом ступени.

Температурная компенсация изменения параметров достигается использованием в нем керамических подстроечных конденсаторов типа КТК-Д и КГК-М. Питание анода гетеродина (экранной сетки лампы 6Л7) осуществлено через развязывающие цепи со входа фильтра выпрямителя, что обеспечивает большую устойчивость напряжения, питающего гетеродин.

Уход частоты гетеродина от самопрогрева при различных температурах и повышенной влажности окружающего воздуха не превышает 900 Гц.

Усилитель промежуточной частоты приемника в целях получения большей избирательности сделан двухступенным. Он содержит три полосовых фильтра, один из которых трехконтурный.

Трехконтурный полосовой фильтр впервые был применен в радиоле высшего класса "Рига", разработанной еще в 1950-1951 г.г. Применение такого фильтра оказалось наиболее целесообразным в приемниках с регулировкой ширины полосы. Трехконтурный фильтр позволяет производить в больших пределах плавную регулировку полосы пропускания, обеспечивая в то же время сохранение симметрии резонансных кривых при хорошей избирательности и равномерности усиления. Плавное изменение ширины полосы осуществляется в пределах от 7 кГц ("узкая полоса") до 13 кГц ("широкая полоса").

Для повышения эффективности действия регулировки тембра и получения более крутого среза верхних звуковых частот регулятор ширины полосы по промежуточной частоте механически сопряжен с регулятором тембра верхних частот R27 усилителя НЧ. В положение "широкая полоса" регулятор следует устанавливать главным образом при приеме местных радиостанций. При наличии значительных помех, интерферренционных свистов и при приеме отдаленных радиостанций полосу приемника рекомендуется сужать.

Катушки L22, L23 и L24, L25 попарно индуктивно связаны между собой; каждая пара катушек находится в самостоятельном экране. При регулировке изменяются коэффициенты связи; между анодным контуром и средним контуром, а также между сеточным контуром и средним контуром, причем отношение абсолютных величин этих коэффициентов связи остается постоянным. Поворотом катушек L23 и L24 вокруг оси, перпендикулярной к осям всех четырех катушек, и осуществляется плавное изменение полосы. В конструкции фильтра не имеется токонесущих подвижных проводов. Этим обеспечивается надежность фильтра в эксплуатации. Двухконтурные полосовые фильтры - типовые.

Второй детектор и система АРУ. Вследствие того, что на второй детектор подается большое напряжение ПЧ, он вносит небольшие нелинейные искажения.

В приемнике применена задержанная система АРУ. Напряжение задержки подается на анод диода с делителя напряжения, включенного в минусовую цепь выпрямителя.


Низкочастотная часть приемника


УНЧ содержит четыре ступени. Первые две являются ступенями усиления напряжения на сопротивлениях, третья - фазовращающая с разделенной нагрузкой и четвертая - оконечная двухтактная. Применяемая схема фазовращателя, обеспечивая достаточную симметрию напряжений на сетках ламп оконечной ступени, показала себя устойчивой в работе. В первой ступени работает пентод 6Ж8, во второй и третьей - лампа 6Н9С и в оконечной - два пентода 6П6С.

В схеме усилителя имеются четыре цепи отрицательной обратной связи. Основная обратная связь подается со вторичной обмотки выходного трансформатора в цепь катода лампы второй ступени усилителя. Эта цепь обратной связи (в нее входят сопротивления R48 и R39) обеспечивает главным образом снижение нелинейных искажений, а также уменьшение выходного сопротивления усилителя. Последнее, как известно, способствует "заглушению" нестационарных колебательных процессов подвижной системы громкоговорителя и тем самым улучшает качество звуковоспроизведения.

Цепь обратной связи, в которую входят сопротивление R38 и конденсатор С73, создавая резкое снижение усиления на частотах, лежащих выше рабочего диапазона, улучшает стабильность работы усилителя. Конденсаторы С78 и C79 сложат той же цели.

Остальные две цепи обратной связи, содержащие частотно-зависимые элементы, используются в устройствах регулировки громкости и тембра.

Оконечная ступень усилителя приемника "Рига-10" при глубине обратной связи А = 12 дБ отдает выходную мощность 8 Вт при коэффициенте гармоник, измеренном на частоте 400 Гц, не более 2%, а при мощностях 4 - 6 Вт - 1%. Входное напряжение, необходимое для получения выходной мощности 8 Вт, составляет 0,2 В.

Регулятор тембра нижних частот усилителя обеспечивает плавный подъем и завал усиления НЧ на частоте 60 Гц по отношению к уровню на 1000 Гц на +- (10-12) дБ при минимальном влиянии на усиление на средних частотах. В схему регулировки нижних частот введены постоянные сопротивления R34 и R36, конденсаторы С71 и С72 и потенциометр R35. При геометрически среднем положении рукоятки потенциометра R35 частотная характеристика почти прямолинейна.

Выбор величин сопротивлений R34 и R35 определяется необходимостью сохранения в требуемых пределах завала верхних частот при крайних положениях движка потенциометра Сопротивления R33, R37 и конденсатор C70 не связаны непосредственно со схемой регулятора тембра нижних частот, - они служат для выравнивания характеристики в области верхних частот.

Регулировка тембра на верхних частотах (1000-8000 Гц) осуществляется с помощью специальной цепи частотно зависимой отрицательной обратной связи, охватывающей участок схемы от выхода усилителя до катода нерпой лампы. В нее входят сопротивления R26, R28, R29, R47, конденсатор С66 и потенциометр R27. При установке движка последнего в верхнее положение получается наиболее узкая полоса, а при перемещении его вниз полоса плавно расширяется. Крутизна среза остается достаточно большой по всему диапазону регулировки (около 7-8 дБ на октаву).

Схема регулировки громкости, применяемая в усилителе, обеспечивает тонкомпенсацию как в области нижних, так и в области верхних частот. Требуемый характер изменения уровней напряжений различных частот получается с помощью частотно-зависимой отрицательной обратной связи, подаваемой с выхода усилителя в цепь управляющей сетки первой лампы (Л5). Величина этой обратной связи изменяется в зависимости от положения движка потенциометра регулировки громкости R22. Подъем нижних частот создают элементы схемы C65 и R25, а подъем верхних частот - C64 и R23. При установке движка в верхнее положение (соответствующее наибольшей громкости) частотная характеристика получается почти прямолинейной, так как обратная связь отсутствует.

Выпрямитель собран по обычной схеме и имеет некоторый запас мощности в расчете на одновременное питание от него как низкочастотной так и высокочастотной части приемника. Напряжение на аноды оконечных ламп снимается до дросселя фильтра, при хорошо отсимметрированной двухтактной схеме и наличии обратной связи это не приводит к возрастанию уровня фона, но благоприятно сказывается на стабильности работы усилителя в целом. Общий анодный ток ламп оконечной ступени около 80 мА.

Некоторые лампы 6Ж8, имеющие пониженную изоляцию между нитью накала и катодом, вносят повышенный уровень фона. Его можно снизить, уменьшив напряжение накала этой лампы на 10-15%.


Громкоговоритель и акустика приемника


Для приемника "Рига-10", на базе громкоговорителя приемника "Рига Т-689", разработан новый громкоговоритель с магнитопроводом из сплава "Альни". Номинальная мощность этого громкоговорителя - 8 Вт. Диаметр его корпуса 300 мм; высота корпуса вместе с магнитопроводом 165 мм, общий вес громкоговорителя 5 кг. Диффузор - бумажный, литой, с криволинейной образующей. Звуковая катушка намотана в два слоя проводом ПЭЛ-1 0,17 и содержит 120 витков. Полное сопротивление катушки на частоте 400 Гц - 12 Ом.

Улучшения характеристик нового громкоговорителя удалось достичь следующими путями:

1. Применением в громкоговорителе конического бакелитового рассеивателя ("рожка"), который помещен внутри диффузора и укреплен на керне магнитопровода; его раструб закрыт картонной накладкой. введение рожка позволило расширить полосу частот, воспроизводимых громкоговорителем, до 7000 Гц, уменьшить неравномерность до 9-12 дБ и улучшить характеристику направленности излучения.

2. Применение литого шасси с большими окнами. Это уменьшило акустическую экранировку задней стороны диффузора и уменьшило провал характеристики в области средних частот, который имелся у громкоговорителя приемника "Рига Т-689".

3. Увеличение ширины намотки звуковой катушки до 12 мм удалось снизить нелинейные искажения при больших амплитудах нижних частот.

4. Увеличением механической прочности диффузора пропиткой раствором нитролака и некоторым увеличением его толщины достигнуто снижение нелинейных искажений на средних частотах.

5. Применением центрирующей шайбы из бакелитизированной ткани (вместо обычной бумажной) удалось создать более благоприятные условия затухания самопроизвольных затуханий подвижной системы и переместить резонансную частоту громкоговорителя ниже 60-70 Гц. К тому же эта шайба хорошо защищает магнитный зазор от возможного засорения.

6. Доведение индукции в зазоре до 10000 Гс путем увеличения веса магнита до 1,7 кг повысило чувствительность громкоговорителя.

7. Использование литого шасси из цинка снизило магнитное рассеивание и увеличило механическую прочность громкоговорителя.

Общего улучшения частотной характеристики приемника, особенно в области нижних частот, удалось достичь путем асимметричного расположения громкоговорителя в ящике приемника.


Особенности схемы


1. На длинных и средних волнах на входе приемника включаются двухконтурные полосовые фильтры. На коротких волнах используются одиночные настроенные контуры. При приеме местных станций для понижения чувствительности последовательно в цепь антенны включается сопротивление R1 (100 кОм), а параллельно входу - конденсатор С2 (240 пФ).

2. На коротковолновых диапазонах каскад УВЧ работает по схеме обычного резонансного усилителя с непосредственным включением контура в анодную цепь лампы. В диапазонах средних и длинных волн используется схема апериодического усиления, и нагрузкой для лампы служит сопротивление. В анодную цепь лампы 6К3 включен также фильтр-пробка, настроенный на промежуточную частоту.

3. Для повышения стабильности частоты гетеродина в его контурах применена температурная компенсация, осуществляемая при помощи керамических конденсаторов из тиконда.

4. На входе УПЧ включен трехконтурный полосовой фильтр, причем имеется возможность изменять связь катушек промежуточного контура с катушками контуров в цепи анода ламп 6А7 и в цепи управляющей сетки лампы 6Б8С. Для регулировки полосы пропускания связь изменяют путем перемещения катушек L23 и L24 .

Регулирование полосы пропускания по промежуточной частоте объединено с регулировкой тембра в УНЧ.

5. В схеме усилителя низкой частоты имеется несколько цепей отрицательной обратной связи. По основной цепи напряжение обратной связи подается со вторичной обмотки выходного трансформатора в цепь катода второго каскада УНЧ (сопротивления R48 и R39), что служит в основном для уменьшения нелинейных искажений. Вторая цепь обратной связи соединяет анод первого триода лампы 6Н9С с его же сеткой через конденсатор С73 и сопротивление R38 и создает резкое снижение усиления в области верхних частот, лежащих выше рабочего диапазона. Для этой же цели служат конденсаторы С78 и С79 в выходном каскаде. Регулирование тембра в области нижних частот осуществляется при помощи сопротивлений R34, R35, R36 и конденсаторов С71, С72. Для регулировки тембра в области верхних частот используется цепь частотно-зависимой отрицательной обратной связи между выходом усилителя и цепью катода лампы 6Ж8 первого каскада УНЧ (R28, R29, R27, R26, R49, С66). При установке движка потенциометра R27 в верхнее положение получается наиболее узкая полоса, а в нижнее - наиболее широкая. В схеме регулировки громкости также используется частотно-зависимая отрицательная обратная связь, подаваемая с выхода в цепь управляющей сетки лампы первого каскада через конденсатор С65 и сопротивление R25. Регулировка получается тонкомпенсированной с подъемом как нижних, так и верхних частот при уменьшении громкости


Детали


Выходной трансформатор. Первичная обмотка содержит 2х1200 витков провода ПЭ 0,15, вторичная 2х88 витков ПЭ 0,44 (обе секции включаются параллельно) и обмотка для дополнительного громкоговорителя - 370 витков ПЭЛ 0,1. Сердечник из пластин Ш-20, набор 30 мм.

Силовой трансформатор. Сетевая обмотка состоит из 2х(341 + 53) витков провода ПЭ 0,44. Повышающая обмотка имеет 2х800 витков ПЭ 0,25. Обмотка накала ламп содержит 21 виток ПЭ 1,5 с отводом от середины и обмотка накала кенотрона - 16 витков ПЭ 1,0. Сердечник из пластин Ш-40, набор 40 мм.

Дроссели. Др1 содержит 3300 витков ПЭ 0,2. Сердечник из пластин Ш-20, набор 20 мм. L30 имеет 1250 витков ПЭ 0,15.

Громкоговоритель. Звуковая катушка состоит из 120 витков провода ПЭЛ 0,17 (сопротивление постоянному току 12 Ом).

Конструктивные особенности длинноволновых и средневолновых катушек, применяемых в приемнике "Рига-10": вместо катушек типа "Универсаль", которые не отличаются хорошей добротностью и характеризуются резким возрастанием потерь с увеличением частоты, в данном приемнике применены секционированные катушки, намотанные "внавал" на цилиндрических каркасах из полистирола. Высокое качество секционированных катушек с намоткой "внавал" особенно благоприятно сказывается в верхней части диапазона СВ. Применяя такие катушки, можно приблизиться к оптимальным условиям получения широкой полосы пропускания при хорошей избирательности. Все это свидетельствует о целесообразности применения длинноволновых и средневолновых секционированных катушек, намотанных обычным эмалированным проводом, вместо катушек "Универсаль" из дорогого литцендрата.

Следует отметить, что бОльшая добротность катушек получается при большом числе секций. параметры секционированных катушек мало зависят от изменения влажности.

Катушки L7, L8 и L9, L10 входных контуров намотаны попарно на четырехсекционных полистирольных каркасах диаметра 10,5 мм, катушки входных контуров L11 и L12, а также катушка "фильтра-пробки" ПЧ - на отдельных таких же каркасах диаметром 8,4 мм, катушка L20 контура гетеродина - на двухсекционном полистирольном каркасе диаметром 8,4 мм и катушка L21 того же контура - на трехсекционном полистирольном каркасе такого же диаметра.

Все коротковолновые катушки намотаны на цилиндрических ребристых бакелитовых каркасах диаметром 15,5 мм. Расстояния между катушками, намотанными на общих каркасах: L1 и L2 -3,5 мм; L3 и L4 - 4 мм; L5 и L6 - 5 мм; L7 и L8 - 7,5 мм; L9 и L10 - 4 мм.

Катушки полосовых фильтров ПЧ намотаны на полистирольных цилиндрических каркасах диаметром 9 мм, причем L26, L27 и L28, L29 - попарно на общих каркасах с расстоянием между ними 10 мм.

Все сердечники изготовлены из карбонильного железа; диаметр резьбы их 7 мм и длина 18 мм; сердечники имеют резьбу; фиксация их осуществляется тонкими резинками.

В приемнике применяются подстроечные конденсаторы коробочного типа; пределы изменения их емкости 5-30 пФ. Переключатель диапазонов содержит 7 типовых плат.

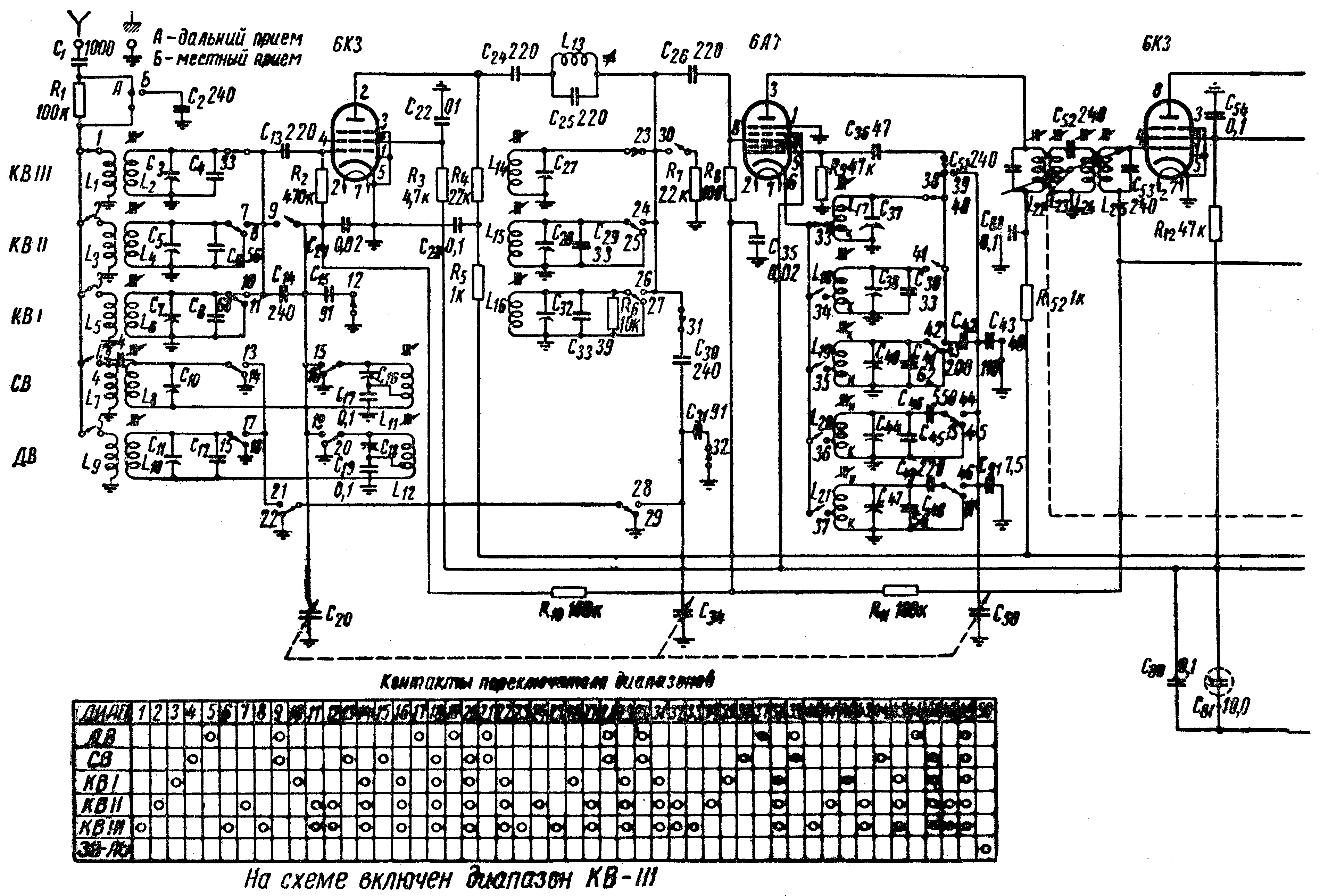

Принципиальная схема радиоприемника "Рига-10"

Первая часть

Экранный вариант (150 dpi gray - 206 kb) Принтерный вариант (600 dpi b/w - 240 kb)

Схема в формате DjVu (66 kb)   О формате DjVu

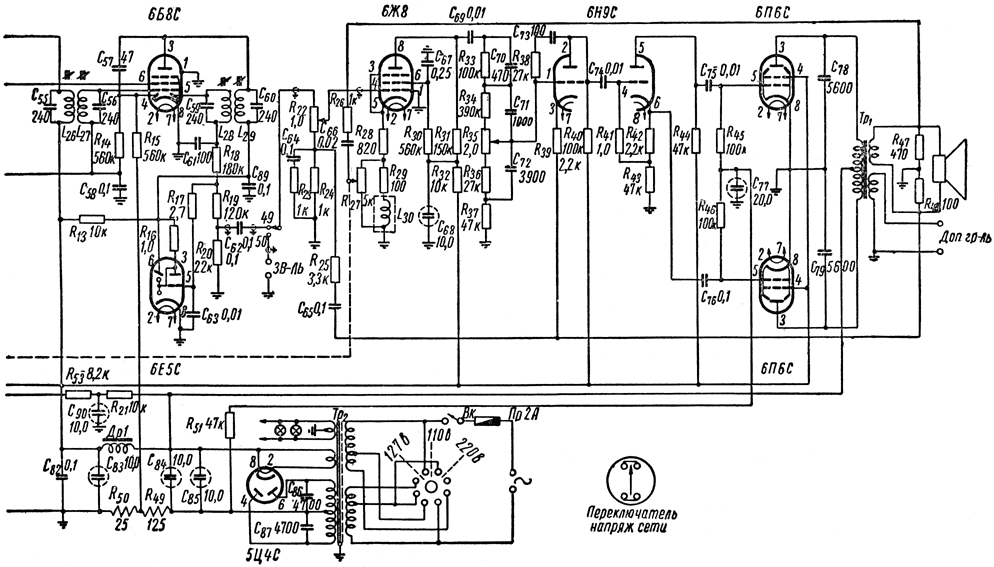

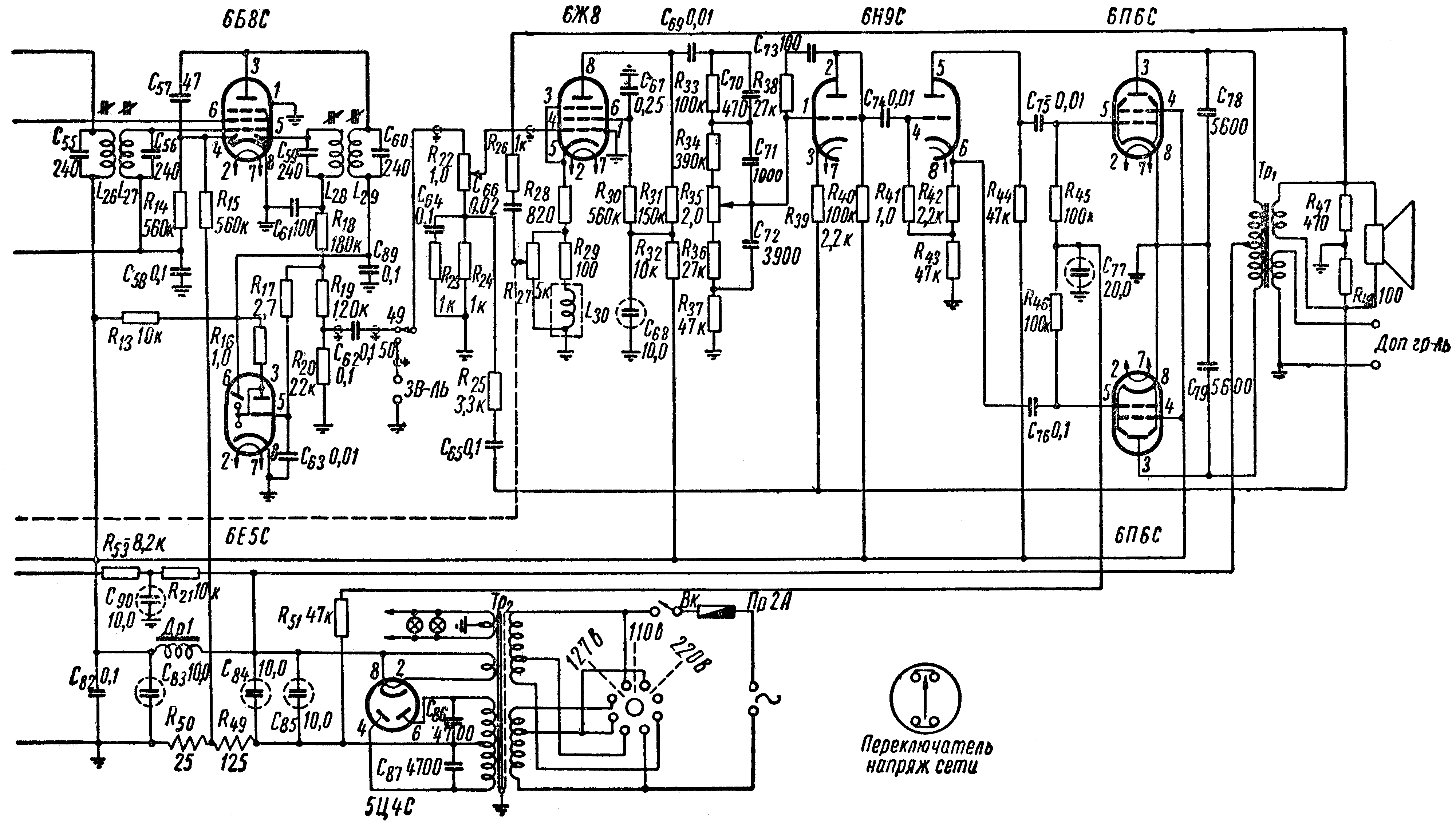

Вторая часть
Экранный вариант (150 dpi gray - 160 kb) Принтерный вариант (600 dpi b/w - 202 kb)

Схема в формате DjVu (47 kb)   О формате DjVu

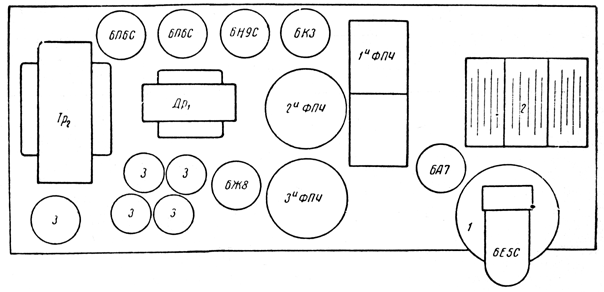

Расположение ламп и деталей на шасси радиоприемника "Рига-10"


 Расположение ламп и деталей на шасси радиоприемника 'Рига-10'


1 - шкала; 2 - конденсаторы переменной емкости; 3 - электролитические конденсаторы.

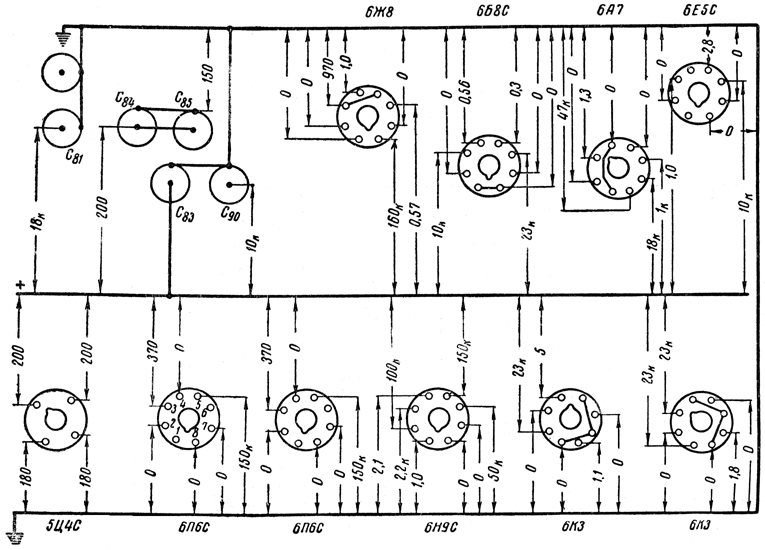

Схема проверки сопротивлений приемника "Рига-10"


 Схема проверки сопротивлений приемника 'Рига-10'
