Радиоприемник "Москвич-3"

Внешний вид радиоприемника 'Москвич-3'

Радиоприемник "Москвич-3" был разработан и выпускался на Московском радиозаводе Министерства местной и топливной промышленности РСФСР. Приемник "Москвич-3" - это пятиламповый супергетеродин, имеющий два диапазона: длинноволновый и средневолновый. По своим качественным показателям радиоприемник "Москвич-3" превосходит нормы ГОСТ для приемников третьего класса.

Шкала горизонтальная.

Радиоприемник смонтирован на стальном шасси, покрытом сверху алюминиевой краской. Сверху на шасси размещены лампы Л1, Л2, Л3 агрегат конденсаторов С5, С13, трансформатор Тр2 и другие детали. Лампы Л4, Л5 находятся на субпанели, укрепленной сверху трансформатора Тр2.

На переднюю стенку шасси выведены ручки регулятора громкости, оси верньера и переключателя тембра, на ней же укреплена шкала наcтройки. На задней стенке шасси расположены гнезда для антенны и звукоснимателя, а также установлена колодка для предохранителя.

Шасси крепится к ящику двумя винтами с резиновыми амортизаторами.

Монтаж радиоприемника "Москвич-3" блочный. Большая часть деталей собирается и монтируется отдельными узлами. Это облегчaет и удешевляет сборку приемника.

Переключатель диапазонов П1 одноплатный. Вместе с контурными катушками он собран на тонкой гетинаксовой пластинке.

Радиоприемник рассчитан на питание от сети переменного тока напряжением 127 или 220 В и потребляет около 30 Вт.

Ящик приемника - пластмассовый, размерами 220х270х160 мм. Вес приемника не превышает 5,5 кг.

Приемник имеет следующие каскады:
1. Преобразователь частоты на лампе 6А7.
2. УПЧ, детектор сигнала и детектор АРУ на лампе 6Б8С (6Б8).
3. Предварительный УНЧ на лампе 6Ж8.
4. Оконечный усилитель на лампе 6П6С.
5. Выпрямитель на лампе 6Ц5С.

Диапазон принимаемых частот:
    1. Длинноволновый - от 723 до 2000 м (415 - 150 кГц);
    2. Средневолновый - от 187,5 до 576,9 м (1600 - 520 кГц).


Электрические показатели


Промежуточная частота равна 465 кГц.

Реальная чувствительность приемника при отношении напряжения полезного сигнала к напряжению шумов (при снятой модуляции) 20 дБ: на средних волнах - не ниже 80 мкВ, на длинных - 100 мкВ.

Избирательность по соседнему каналу (при расстройке на +-10 кГц) не менее 25 дБ на каждом диапазоне.

Ослабление сигналов зеркального кaнала на средних волнах не менее 25 дБ и на длинных - не менее 28 дБ.

Ослабление сигналов частоты, равной промежуточной, не ниже 30 дБ на средних и 25 дБ на длинных волнах.

Полоса пропускания всего тракта приемника лежит в пределах от 150 до 3 500 Гц.

При установке регулятора тембра в положение "Широкая полоса" неравномерность частотной характеристики по звуковому давлению на длинноволновом диапазоне составляет 12 дБ на частотах выше 250 кГц и 15 дБ на частотах ниже 250 кГц. Когда этот регулятор находится в положении "Узкая полоса", происходит завал верхних звуковых частот не менее чем на 10 дБ и подъем нижних на 2 дБ.

Номинальная выходная мощность 0,5 ва при коэффициенте нелинейных искажений не более 5%. При этой выходной мощности приемник развивает звуковое давление не ниже 6 бар.

Коэффициент гармоник всего тракта по звуковому давлению на частотах от 150 до 400 Гц не превышает 8% и на частотах свыше 400 Гц - 5% (при модуляции 30%).

Уровень фона не выше 40 дБ.

Чувствительность с гнезд звукоснимателя при номинальной выходной мощности составляет 100 мВ.


Схема приемника


Преобразователем частоты работает лампа Л1 типа 6А7. В цепь управляющей сетки этой лампы включены входные контуры, связь которых с антенной на всех диапазонах индуктивная. В цепь антенны включены режекторный контур L1C1 предназначенный для ослабления помех от радиостанций, работающих на частотах, равных или близких к промежуточной, и конденсатор С2, который защищает катушки от повреждений при случайных замыканиях антенны с проводами электрической осветительной сети.

Гетеродинная часть преобразователя частоты выполнена по трехточечной схеме. В отличие от аналогичных схем в приемнике "Москвич-3" отсутствует разделительный конденсатор в цепи управляющей сетки гетеродина.

Вторая лампа Л2 типа 6Б8С выполняет функции усилителя промежуточной частоты и диодного детектора. Нагрузкой детектора служит потенциометр R5, являющийся регулятором громкости.

Автоматическая регулировка усиления в приемнике незадержанная. Напряжение для нее снимается с сопротивлений R5, R6 и через фильтры R4С14 и R3C6 подается на управляющие сетки ламп Л1 и Л2.

В предварительном усилителе низкой частоты включен пентод 6Ж8 (Л3). Напряжение, усиленное этой лампой, снимается с ее анодной нагрузки (сопротивление R3) и через разделительный конденсатор С21 подводится к управляющей ceтке выходном лампы (Л4) типа 6П6С.

Выходная ступень охвачена отрицательной обратной связью по напряжению, которая создается цепочкой R12C23. Напряжение обратной связи подастся с анодa выходной лампы на ее управляющую сетку. В эту же цепь может быть включен конденсатор C22 - регулятор тембра. Его включение осуществляется при помощи выключателя Вк1, объединенного с ручкой блока конденсаторов настройки С5, C13.

Выпрямитель собран по однополупериодной схеме на лампе типа 6Ц5С (Л5). Переключение сетевой обмотки на соответствующее напряжение электрической сети производится перестановкой предохранителя Пр.


Особенности схемы


Приемник имеет регулятор тембра, совмещенный с ручкой настройки: при вытягивании ручки на себя ослабляются верхние звуковые частоты. Регулятор тембра помещен в цепи отрицательной обратной связи, охватывающей оконечный каскад и создающий подъем в области нижних звуковых частот.


Детали приемника


Контурные катушки намотаны на пластмассовых каркасах диаметром 12 мм. Все катушки имеют намотку "Универсаль" и снабжены карбонильными сердечниками для подстройки длиной 19 мм и диаметром 9 мм.

Силовой и выходной трансформаторы намотаны на сердечниках из пластин Ш-16; толщина набора пластин силового трансформатора равна 50 мм, а выходного - 16 мм.

Обмотка I выходного трансформатора Tp1 содержит 2850 витков ПЭЛ-1 0,10, а обмотка II - 60 витков ПЭЛ-1 0,64. Сетевая обмотка трансформатора Тр2 разбита на две секции. Секция I,а имеет 667 витков ПЭЛ-1 0,35; I,б - 490 витков ПЭЛ-1 0,25; повышающая обмотка II содержит 1250 витков ПЭЛ-1 0,1 5; накальные обмотки III и IV имеют по 38 витков соответственно ПЭЛ 1 0,45 и ПЭЛ-1 0.83; экранная обмотка V содержит один слой провода ПЭЛ-1 0,15.

Громкоговоритель типа 1ГД-1. Звуковая катушка состоит из 30+29 витков провода ПЭЛ 0,16 (сопротивление постоянному току 3,25 Ом).


Комментарий редакции журнала "Радио"


Особенностью приемника "Москвич-3", по сравнению с приемниками такого же класса, является то, что он имеет небольшие размеры. Прямоугольная форма ящика позволяет удобно разместить приемник в любом месте жилой комнаты. В связи с малыми габаритами ящика шасси приемника также существенно меньше, чем у аналогичных приемников. Однако благодаря продуманности конструкции и монтажа обеспечен доступ ко всем деталям и узлам приемника. Электроакустические параметры приемника "Москвич-3" с достаточными производственными запасами удовлетворяют требованиям ГОСТ 5651-51 на приемники третьего класса.

В oтличие от выпускаемых приемников третьего класса, в данном приемнике имеется возможность регулировки тембра.

Заводу при дальнейшей работе над приемником следует в первую очередь поработать над уменьшением габаритов основных узлов, главным образом блока конденсаторов переменной емкости, так как имеется явная диспропорция между размерами шасси и размерами блока.

Самое серьезное внимание надлежит обратить на улучшение внешнего вида приемника, так как в существующем оформлении он выглядит слишком бедно. Улучшение можно достигнуть, применяя цветную пластмассу или окрашивая ящики в различные цвета, используя более красивую драпирующую ткань, улучшив вид шкалы.

В целом приемник "Москвич-3" вполне отвечает всем требованиям, предъявляемым к приемникам такого типа.

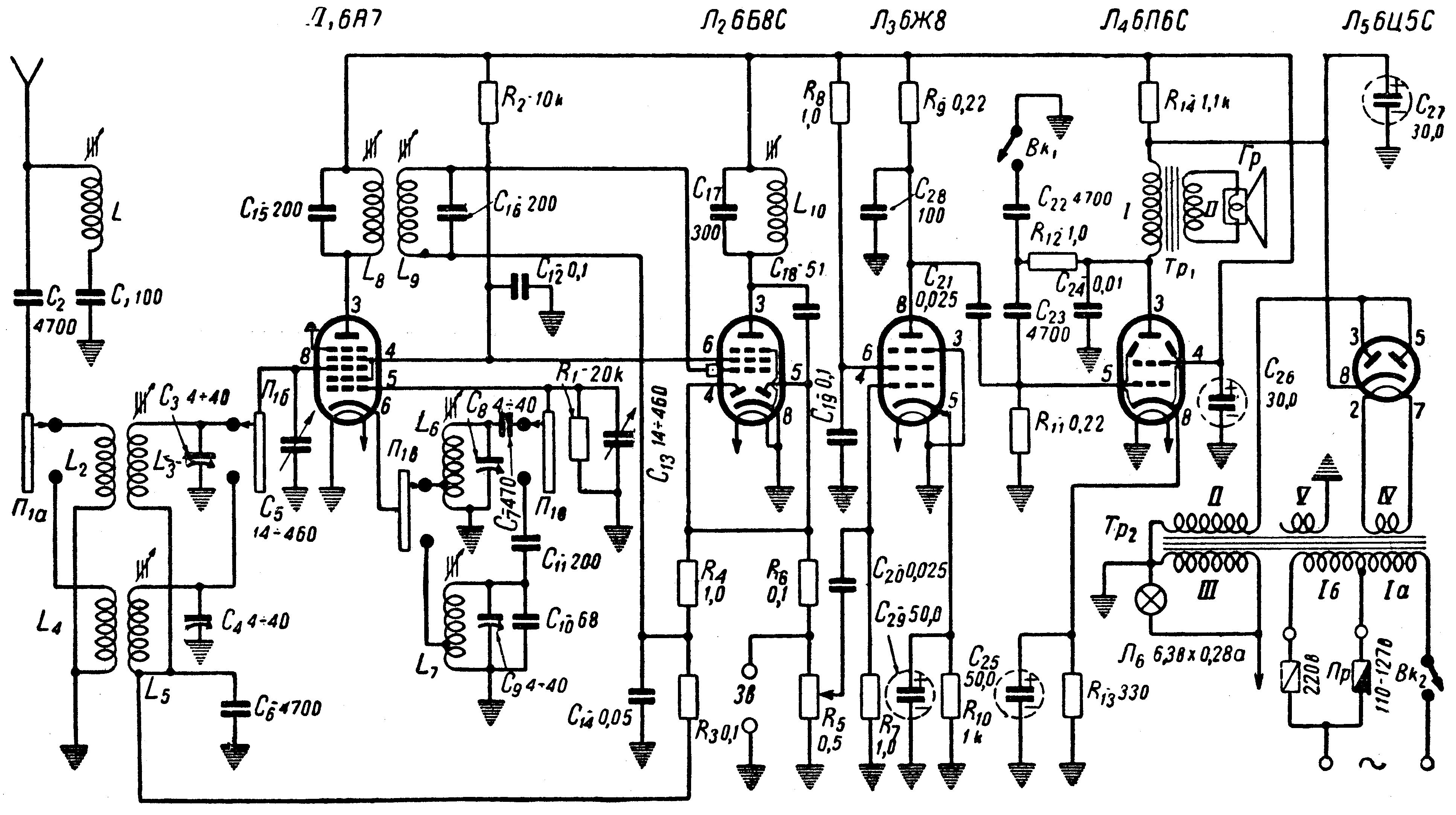

Принципиальная схема приемника "Москвич-3"


Экранный вариант (150 dpi gray - 146 kb) Принтерный вариант (600 dpi b/w - 177 kb)

Схема в формате DjVu (38 kb)   О формате DjVu

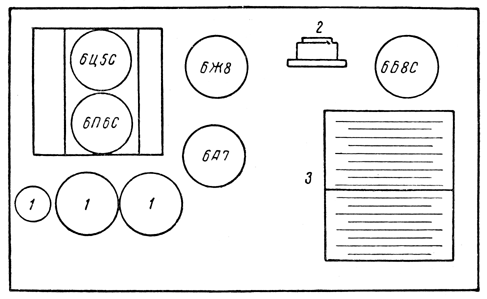

Расположение ламп и деталей на шасси приемника "Москвич-3"


 Расположение ламп и деталей на шасси приемника 'Москвич-3'


1 - электролитические конденсаторы; 2 - ФПЧ; 3 - конденсаторы переменной емкости.
