Радиоприемник "Балтика"

Внешний вид радиоприемника 'Балтика'

Большой популярностью у радиослушателей пользовался супергетеродинный радиоприемник второго класса "Балтика" Рижского завода "ВЭФ".


Краткое описание радиоприемника


Ручки управления приемником расположены на передней панели приемника в следующем порядке: малая слева - регулятор громкости и выключатель сети; большая слева - переключатель тембра: малая справа - настройка приемника; большая справа - переключатель диапазонов и включение звукоснимателя.

На задней стенке шасси расположены гнезда антенны, заземления, дополнительного громкоговорителя и звукоснимателя; здесь же находится переключатель напряжения сети.

На шкале настройки нанесены пять линий. Первая линия сверху соответствует 1-му коротковолновому диапазону, вторая - 2-му коротковолновому диапазону (отградуированы в метрах и мегагерцах), третья - средневолновому и четвертая длинноволновому диапазону (отградуированы в метрах и килогерцах), пятая линия, разбитая на 100 делений, является вспомогательной.

Громкоговоритель вместе с выходным трансформатором укрепляется на передней стенке ящика и соединяется со схемой приемника при помощи фишки.

Все детали приемника размещены на одном шасси, которое вставляется в ящик размерами 560х360х280 мм, вес 15 кг.

Приемник имеет следующие каскады:
1. Преобразователь частоты на лампе 6А7.
2. Усилитель ПЧ на лампе 6К3.
3. Детектор сигнала и детектор АРУ на лампе и предварительный УНЧ на лампе 6Г2.
4. Оконечный усилитель на лампе 6П6С.
5. Индикатор настройки на лампе 6Е5С.
6. Выпрямитель на лампе 6Ц5С.

Приемник имеет следующие диапазоны:
    1. Длинноволновый - ДВ - 2000 - 732 м (150 - 41- кГц);
    2. Средневолновый - СВ - 577 - 187 м (520 - 1600 кГц);
    3. 1-й коротковолновый - КВ-I - 76 - 32,3 м (3,95 - 9,2 МГц);
    4. 2-й коротковолновый - КВ-II - 33,3 - 24,8 м (9,0 - 12,1 МГц).

Точность градуировки шкалы на длинных и средних волнах - не хуже +-3%.


Электрические показатели


Промежуточная частота приемника равна 465+-2 кГц.

Номинальная выходная мощность приемника - не менее 2 Вт при коэффициенте гармоник всего тракта (по звуковому давлению) не более 7%.

Чувствительность на диапазонах длинных и средних волн - не хуже 200 мкВ, а на диапазонах коротких волн - не хуже 300 мкВ, с гнезд звукоснимателя не хуже 0,25 В.

Ослабление зеркального канала на диапазоне длинных волн - не менее 30 дБ, средних волн - 30 дБ, коротких волн - 12 дБ.

Ослабление сигнала частоты, равной промежуточной, не менее 30 дБ.

Избирательность (ослабление при расстройке частоты на 10 кГц) - не менее 26 дБ.

Полоса пропускания всего тракта приемника по звуковому давлению (кривая верности) - от 100 до 4000 Гц.

Ручная регулировка громкости осуществляется в пределах не менее 40 дБ.

При изменении напряжения на входе приемника на 26 дБ, напряжение на выходе изменяется не более чем на 8 дБ.

Уход частоты гетеродина от самопрогрева за 10 минут (через 5 минут после включения приемника) - не более 1 кГц.

Мощность, потребляемая приемником от сети, - 70 Вт.


Особенности схемы


Во входной цепи замыкаются накоротко сеточные катушки для всех диапазонов, более длинноволновых, чем работающий в данный момент. Такая же система применена и в гетеродине. Для повышения стабильности частоты в контур гетеродина параллельно конденсатору переменной емкости C4 введен компенсирующий керамический конденсатор С22 с отрицательным температурным коэффициентом (тикондовый).

При прослушивании грамзаписи антенна отключается, а на управляющие сетки первых двух ламп подается большое отрицательное напряжение, запирающее эти лампы.

Со вторичной обмотки выходного трансформатора в цепь сетки лампы 6Г2 вводится напряжение частотно-зависимой отрицательной обратной связи, которое снимается с резистора R20. При перемещении движка регулятора громкости к нижнему по схеме концу переменного резистора R11, т е. при уменьшении громкости, происходит выделение наиболее низких и наиболее высоких частот звукового спектра, к которым наше vxo менее чувствительно. Это способствует повышению естественности звучания при малых громкостях.

Вторая цепь отрицательной обратной связи включена между анодами оконечной и предпоследней ламп Переключение элементов этой цепи используется для регулирования тембра.

Предусмотрена возможность включения в приемник дополнительного громкоговорителя.

В приемниках более позднего выпуска (начиная с N 78801) в схему были внесены незначительные изменения, в частности:

1) изменена схема антенного фильтра;

2) несколько изменена коммутация в переключателе диапазонов;

3) изменены значения некоторых конденсаторов и сопротивлений;

4) уменьшена величина запирающего напряжения на сетках первых ламп при работе от звукоснимателя, для чего в "минусовую" цепь выпрямителя введен дополнительный резистор.

Все эти изменения не затронули основных элементов принципиальной схемы.


Детали приемника


Выходной трансформатор. Первичная обмотка состоит из 2150 витков провода ПЭЛ 0,15 (сопротивление 275 Ом), вторичная из 45 витков ПЭЛ 0,8 (сопротивление 0,24 Ом).

Силовой трансформатор. Сетевая обмотка состоит из 2х(333-52) витков провода ПЭЛ 0,35 (сопротивление 25 Ом). Повышающая обмотка содержит 2х900 витков ПЭЛ 0,23 (сопротивление 167 Ом). Обмотка накала кенотрона имеет 17 витков ПЭЛ 0,8, обмотка накала ламп - 21 виток ПЭЛ 1,0.

Громкоговоритель. Электродинамический типа 3ГДМП-ВЭФ имеет постоянный магнит и добавочное подмагничивание. Диаметр его диффузора 200 мм. Звуковая катушка состоит из 49 витков провода ПЭЛ 0,23 (сопротивление постоянному току 1,6 Ом). Катушка подмагничивания имеет 4500 витков ПЭЛ 0,15 (сопротивление 520 Ом). Антифонная катушка содержит 33 витка ПЭЛ 0,8 (сопротивление 0,15 Ом).

Катушки полосовых фильтров промежуточной частоты намотаны на полистироловых цилиндрических каркасах диаметром 9 мм, причем L14, L15 и L16, L17 - попарно на общих каркасах с расстоянием между ними 10 мм. Все сердечники катушек изготовлены из карбонильного железа; диаметр их 7 мм и длина 18 мм; сердечники имеют резьбу; фиксация их осуществляется тонкими резинками.

В приемнике применяются подстроечные конденсаторы юбочного типа; пределы изменения их емкости 5 - 30 пф. Переключатель диапазонов содержит 7 типовых плат.

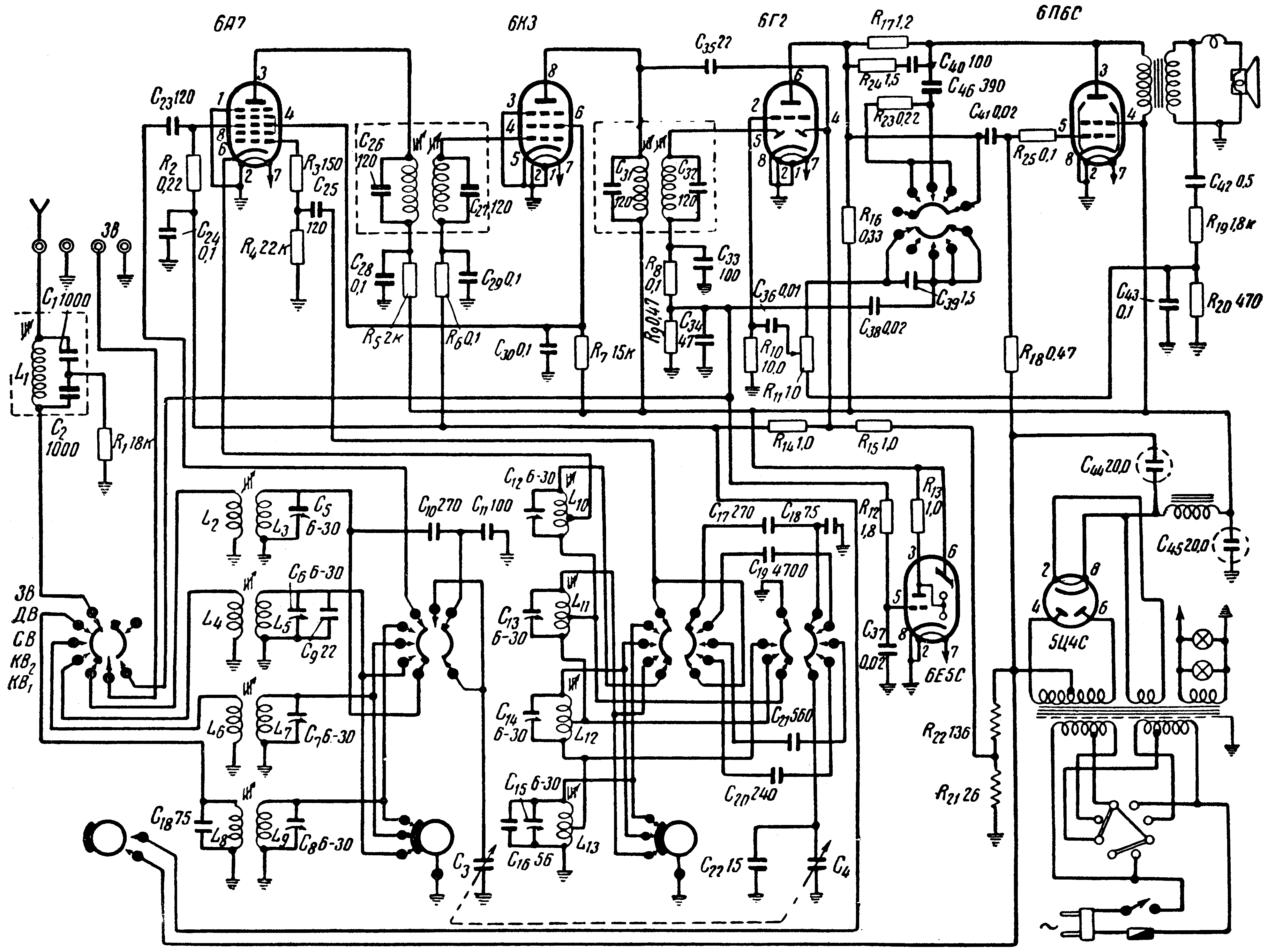

Принципиальная схема приемника "Балтика"


Экранный вариант (150 dpi gray - 241 kb) Принтерный вариант (600 dpi b/w - 264 kb)

Схема в формате DjVu (93 kb)   О формате DjVu

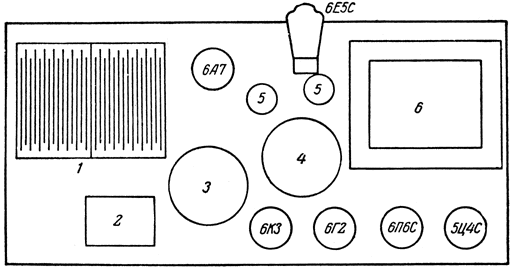

Расположение ламп и деталей на шасси приемника "Балтика"


 Расположение ламп и деталей на шасси приемника 'Балтика'


1 - конденсаторы переменной емкости; 2 - антенный фильтр; 3 - 1-й ФПЧ; 4 - 2-й ФПЧ; 5 - электролитические конденсаторы; 6 - силовой трансформатор.

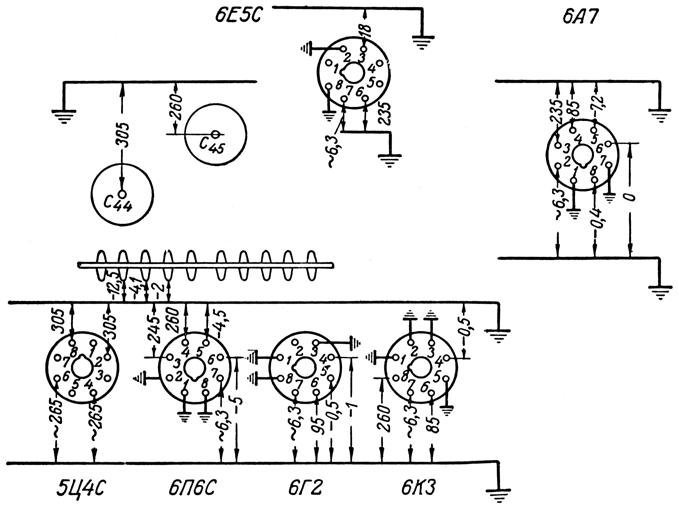

Схема проверки напряжений приемника "Балтика"


 Схема проверки напряжений приемника 'Балтика'

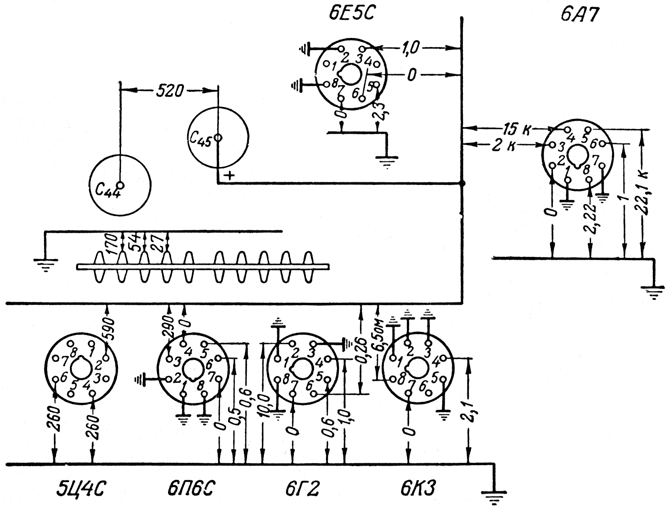

Схема проверки сопротивлений приемника "Балтика"


 Схема проверки сопротивлений приемника 'Балтика'
