Радиоприемник "Казахстан"

Внешний вид радиоприемника 'Казахстан'

С конца 1963 года отечественной промышленностью выпускался радиоприемник высшего класса "Казахстан" взамен устаревшего "ТПС-54". Позднее на базе радиоприемника "Казахстан" был сконструирован новый 15-ти ламповый радиоприемник "Казахстан-2", который имел второй гетеродин, дающий возможность принимать незатухающие колебания (телеграфные сигналы) в длинноволновом, средневолновом и коротковолновом диапазонах.

Оба радиоприемника "Казахстан" и "Казахстан-2" предназначены для приема вещательных и телефонных радиостанций на узлах проводного вещания.

Радиоприемник "Казахстан" предназначен для работы в диапазонах длинных, средних, коротких и ультракоротких волн.


Конструкция


Приемник собран на листовом штампованном шасси, состоящем из П-образного основания и двух боковых стоек. Сверху шасси закрывается металлическим кожухом. Впервые в широковещательной аппаратуре применен силовой трансформатор с вращающейся катушкой (ТВК). Сердечник трансформатора (магнитопровод) склеен из двух О-образных магнитопроводов, намотанных трансформаторной лентой Э-310. Применение ТВК дает экономию в весе магнитопровода в 1,5 - 2 раза по сравнению с обычным трансформатором такой же мощности. Все катушки выполнены на унифицированных полистироловых каркасах.

Каскады и примененные лампы:
1. Усилитель ВЧ (каскодная схема) в диапазоне УКВ - 6Н14П.
2. Преобразователь и гетеродин в диапазоне УКВ - 6Ф1П.
3. Усилитель ВЧ в диапазонах АМ - 6К4П.
4. Преобразователь и гетеродин в диапазонах АМ - 6И1П.
5. Первый усилитель ПЧ во всех диапазонах - 6К4П.
6. Второй усилитель ПЧ во всех диапазонах - 6К4П.
7. Амплитудный детектор и детектор АРУ - 6Х2П.
8. Частотный детектор - 6Х2П.
9. Усилитель АРУ - 6Ж2П.
10. Оптический индикатор - 6Е1П.
11. Двухкаскадный УНЧ - 6Н2П.
12. Двухтактный оконечный УНЧ - 6Н6П.
13. Стабилизатор напряжения питания анодов ламп гетеродинов - СГ-1П.
14. Стабилизатор тока накала ламп гетеродинов - 0,85Б-5,5-12.
15. Для приемника "Казахстан-2" - второй гетеродин - 6Ж2П.

Диапазоны принимаемых частот
    1. Длинные волны - ДВ - 150 - 415 кГц;
    2. Средние волны - СВ - 520 - 1600 кГц;
    3. Короткие волны - КВ-1 - 3,0 - 6,3 МГц;
    4. Короткие волны - КВ-2 - 6,3 - 10 МГц;
    5. Короткие волны - КВ3 - 10,0 - 14,0 МГц;
    6. Короткие волны - КВ-4 - 14,0 - 18,0 МГц:
    7. Ультракороткие волны - УКВ - 64,5 - 73,0 МГц.


Электрические параметры


Реальная чувствительность приемника при выходной мощности 50 мВт и отношении сигнал/шум - 20 дБ, в диапазонах ДВ, СВ, KB не хуже 50 мкВ, в диапазоне УKB при входном сопротивлении 75 Ом не хуже 5 мкВ. Промежуточная частота приемника: для диапазонов ДВ, СВ, KB - 465+-2 кГц, а для диапазона УКВ - 8,4+-0,1 МГц. Изби-рагелыюсть по соседнему каналу (при расстройке +-10 кГц) в диапазонах ДВ, СВ, KB не хуже 56 дБ, а в диапазоне УКВ (при расстройке +-250 кГц) не хуже 32 дБ.

Избирательность по зеркальному каналу в диапазоне ДВ - не менее 60 дБ, СВ - не менее 50 дБ, KB - не менее 32 дБ и УКВ - не менее 26 дБ. Ослабление сигнала с частотой, равной промежуточной на всех диапазонах - не менее 40 дБ. Подавление паразитной амплитудной модуляции в полосе частот +-50 кГц (от значения несущей при точной настройке) не менее 20 дБ. Напряжение, излучаемое гетеродином в УКВ антенну не более 10 мВ.

Система АРУ на диапазонах ДВ, СВ, KB обеспечивает при изменении напряжения на входе приемника на 60 дБ, изменение напряжения на выходе - не более 6 дБ. Коэффициент автоподстройки не менее 3.

Полоса частот, воспроизводимых усилителем НЧ, при неравномерности частотной характеристики 6 дБ и выходной мощности 50 мВт: в диапазоне ДВ составляет 50 - 6000 Гц; в диапазоне СВ и KB - 50 - 7000 Гц, а в диапазоне УКВ 50 - 12000 Гц.

Коэффициент нелинейных искажений сквозного тракта при коэффициенте модуляции М=60%: на частотах 60 - 400 Гц не более 4%, на частотах 400 - 3000 гц не более 3%, на частотах 3000 Гц и выше не более 4%.

Номинальная выходная мощность усилителя НЧ приемника - 200 мВт на нагрузке 600 Ом. Уровень фона приемника не более 60 дБ. Пределы ручной регулировки громкости не менее 50 дБ. Приемник имеет плавную регулировку ширины полосы пропускания по промежуточной частоте в пределах от 6 до 12 кГц. Питается приемник от сети переменного тока частотой 50 Гц с номинальным напряжением 220 и 127 В и потребляет мощность не более 100 Вт. Приемник сохраняет работоспособность при изменении питающего напряжения в пределах от +10 до -15% от номинального.


Электрическая схема приемника


Блок УКВ. Усилитель ВЧ построен по каскодной схеме на левом (по схеме) триоде лампы Л1-1 типа 6Н14П. Это позволяет значительно снизить коэффициент шума усилителя ВЧ и добиться значительного превышения сигнала над уровнем помех. Нагрузкой этого триода является входное сопротивление второго триода лампы 6Н14П, включенного по схеме с заземленной сеткой, который в свою очередь нагружен на контур с большим резонансным сопротивлением. Коэффициент усиления каскада, практически определяющий усиление всего усилителя ВЧ, получается равным 35-40.

Напряжение смещения на сетку правого (по схеме) триода лампы 6Н14П снимается с делителя R1-2 и R1-3, а на сетку левого триода с сопротивления R1-1/ Конденсаторы C1-3 и C1-1 вместе со входной и проходной емкостями левого триода служат плечами балансного моста, в одну диагональ которого включен контур L1-2? C1-2, а в другую - контур, образованный дросселем Др1-2 и междуэлектродными емкостями лампы Л1-1. Сбалансировав мост подстроечным конденсатором C1-1, можно повысить устойчивость работы усилителя ВЧ и снизить напряжение гетеродина на клеммах антенны.

Преобразователь частоты выполнен на лампе Л1-2 типа 6Ф1П. На пентодной части этой лампы собран смеситель, анодной нагрузкой которого служит фильтр L1-5, C1-13 и L1-6, C1-15 настроенный на частоту 8,4 МГц, а на триодной - гетеродин по схеме автогенератора с емкостной обратной связью. Контур гетеродина состоит из катушки L1-7 конденсаторов C1-18, C1-17, C1-19. Чтобы выходное сопротивление гетеродина было мало и его колебания не просачивались в антенну, к смесителю подключен второй мост, сбалансированный конденсаторами C1-8, C1-9, C1-10 и входной емкостью смесителя. Сеточный контур смесителя включен в одну диагональ моста, в другую - подается напряжение гетеродина. Мост настраивается конденсатором C1-8.

В схеме АПЧ элементом, управляющим частотой гетеродина, служит емкость p-n перехода кремниевого стабилитрона Д-813. Напряжение, снимаемое через сопротивление R1-11 с делителя R1-13, R1-14 запирающее переход, составляет 1,7-2 В. Сигнал ошибки с дробного детектора через двухзвенный согласующий фильтр R1-15C1-24, R1-12C1-22 поступает на диод Д1-1. При уходе промежуточной частоты от среднего значения, сигнал ошибки складывается или вычитается (в зависимости от знака расстройки) с напряжением, запирающим диод. Напряжение ПЧ 8,4 МГц от блока УКВ по каоксиальному кабелю подводится к блоку усилителя ВЧ.

Блок усилителя ВЧ собран на двух лампах. На лампе Л2-1 типа 6К4П - собран усилитель ВЧ, а на лампе Л2-2 типа 6И1П - преобразователь частоты и гетеродин.

Настройка на принимаемую радиостанцию производится при помощи блока конденсаторов переменной емкости С2-4, С2-7, C2-12, С2-13. На КВ диапазонах последовательно с конденсатором переменном емкости включены конденсаторы, сужающие перекрытие диапазонов, что улучшает качественные показатели контуров. Усилитель ВЧ собран по схеме с трансформаторным включением контуров. Усиленное напряжение сигнала поступает на третью сетку смесительной лампы Л2-2. Одновременно с напряжением сигнала на первую сетку этой же лампы поступает напряжение гетеродина. Гетеродин собран на триодной части лампы Л2-2 по схеме с индуктивно-емкостной связью в диапазонах ДВ, СВ, и KB и с емкостной связью в диапазонах КВ-2, КВ-3 и KB-4. Питается гетеродин стабилизированным напряжением, снимаемым с лампы Л5-1 (СГ1П), установленной в блоке питания. Напряжение накала на лампу Л2-2 подается через стабилизатор тока - бареттер 0,855-5,5-12, установленный также в блоке питания.

При приеме ЧМ сигналов блок усилителя ВЧ выполняет функции двухкаскадного усилителя ПЧ. При этом контакты 6, 7 барабанного переключателя диапазонов замыкаются накоротко, а к контактам 10, 11, 12 подключается контур L2-45C2-94, настроенный на частоту 8,4 МГц. Сопротивление R2-15 служит для расширения полосы пропускания указанного контура. Гетеродин AM при приеме ЧМ сигналов выключается.

Блок усилителя ПЧ собран по комбинированной схеме. Напряжение промежуточной частоты, равной 465 кГц при приеме AM сигналов и 8,4 МГц при приеме ЧМ сигналов, с анода лампы Л2-2 блока ВЧ поступает на четырехконтурный комбинированный полосовой фильтр высокой избирательности. Лампа Л3-1 типа 6К4П является первым усилителем ПЧ в тракте AM и третьим усилителем ПЧ в тракте ЧМ. В анодную цепь этой лампы включен двухконтурный комбинированный полосовой фильтр с переменной полосой пропускания по тракту AM. Лампа Л3-2 типа 6К4П в тракте ЧМ работает четвертым усилителем ПЧ, а в тракте AM вторым усилителем ПЧ. В анодную цепь этой лампы включен комбинированный полосовой фильтр, нагруженный на диодный детектор AM, собранный на левом диоде лампы Л3-4, и дробный детектор ЧМ, собранный на лампе Л3-3 типа 6Х2П. Реле Р3-2 подключает вход усилителя НЧ при приеме AM сигналов к выходу амплитудного детектора, а при приеме ЧМ сигналов - к выходу дробного детектора.

В приемнике применена усиленная система АРУ. Напряжение ПЧ для системы АРУ AM тракта снимается с нагрузки лампы первого усилителя ПЧ AM тракта Л3-1 и через разделительный конденсатор С3-16 подается на усилитель АРУ (лампа Л3-5). С нагрузки (R3-5) детектора АРУ управляющее напряжение подается на сетки лампы усилителя ВЧ (Л2-1), смесителя (Л2-2) и усилителя ПЧ (Л3-1) и (Л3-2). Для точной настройки на принимаемую станцию служит электронный индикатор настройки Л4-1 типа 6Е1П.

Блок усилителя НЧ трехкаскадный с двухтактным выходом. Напряжение звуковой частоты с детектора подается на регулятор громкости R4-1 и далее на сетку левого (по схеме) триода лампы Л4-2 типа 6Н2П первого каскада усилителя НЧ. Усиленное напряжение НЧ через разделительный конденсатор С4-2 подается на сетку правого триода лампы Л4-2. который работает фазоинвертором.

Фазоинвертор собран по схеме с разделенными нагрузками, с которых через переходные конденсаторы С4-3, С4-4 напряжение звуковой частоты подается на сетки двойного триода 6Н16П, работающего в двухтактной схеме. Выходной трансформатор приемника имеет два выхода - на нагрузку 600 Ом и на контрольные телефоны с сопротивлением 2х50 Ом.

Блок питания. В приемнике применен селеновый выпрямитель типа АВС-120-270. Выпрямленное напряжение через однозвенный П-образный фильтр подается на анодные и экранные цепи ламп блоков. Для питания анодов ламп гетеродинов AM и ЧМ каналов напряжение снимается со стабилизатора напряжения, собранного на лампе Л5-1 типа СГ1П. Для питания накала этих ламп напряжение стабилизируется бареттером 0,85Б-5,5-12 (Л5-2).

Напряжение смещения для ламп трактов AM и ЧМ снимается с сопротивления R5-2, включенного в минусовой провод выпрямителя. Напряжение смещения дополнительно фильтруется конденсатором C5-1 емкостью 500 мкФ.

Радиоприемник "Казахстан-2" отличается от приемника "Казахстан" наличием второго гетеродина для приема телеграфных сигналов, на ДВ, СВ и KB диапазонах. Реальная чувствительность радиоприемника в телеграфном режиме не хуже 15 мкВ при отношении сигнал плюс шум к шуму равном 3. Второй гетеродин представляет собой генератор, собранный по автотрансформаторной схеме на лампе 6Ж2П Контур гетеродина настроен на частоту 466 кГц. Напряжение - с частотой 466 кГц с катода лампы гетеродина через разделительный конденсатор подается на анод лампы детектора Л3-4. Тумблер "АПЧ-выкл." типа ТВ2-1 заменен в этом приемнике на ТП1-2. Один полюс этого тумблера используется для включения АПЧ на УКВ диапазоне, а другой - анодного напряжения II гетеродина на всех остальных диапазонах.

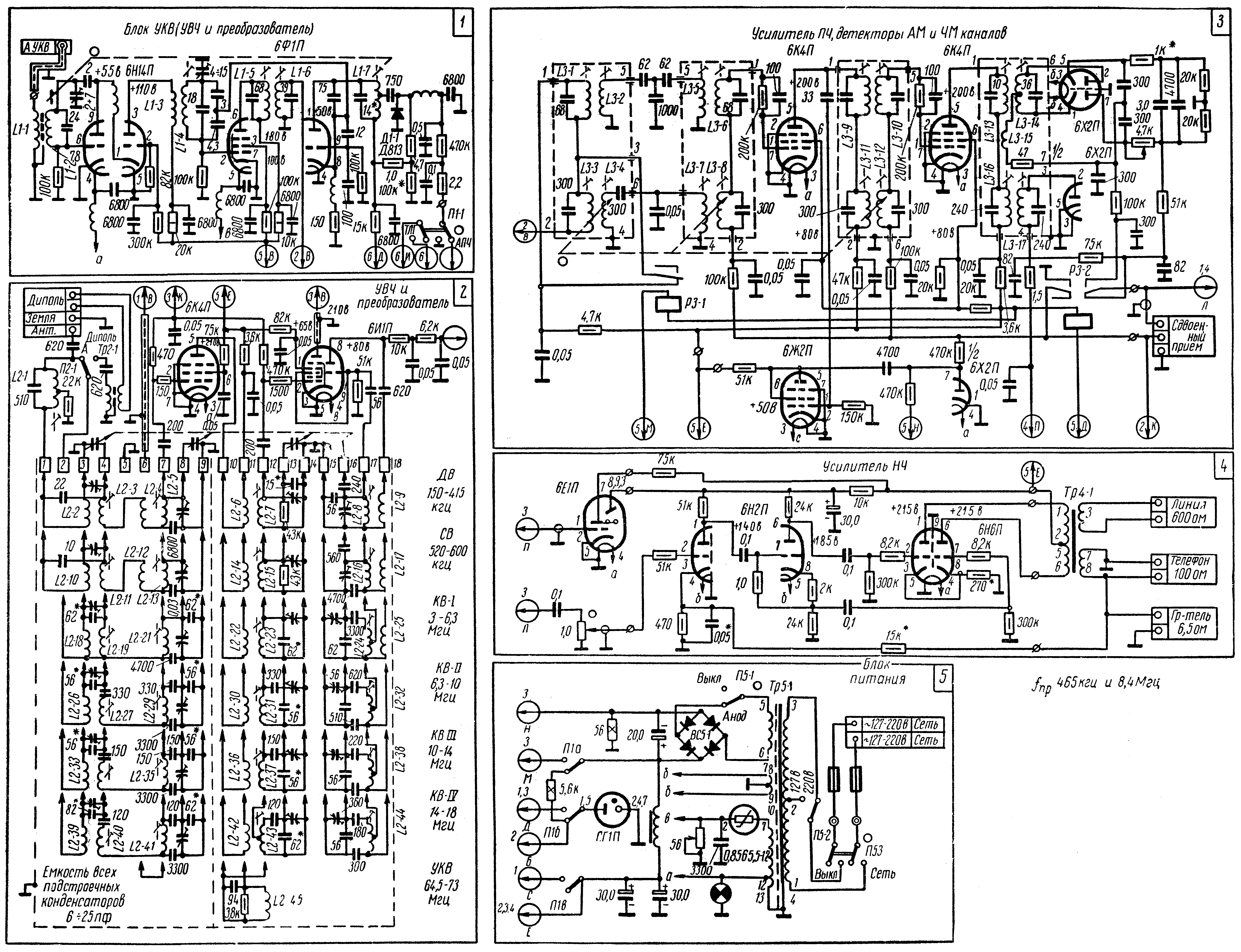

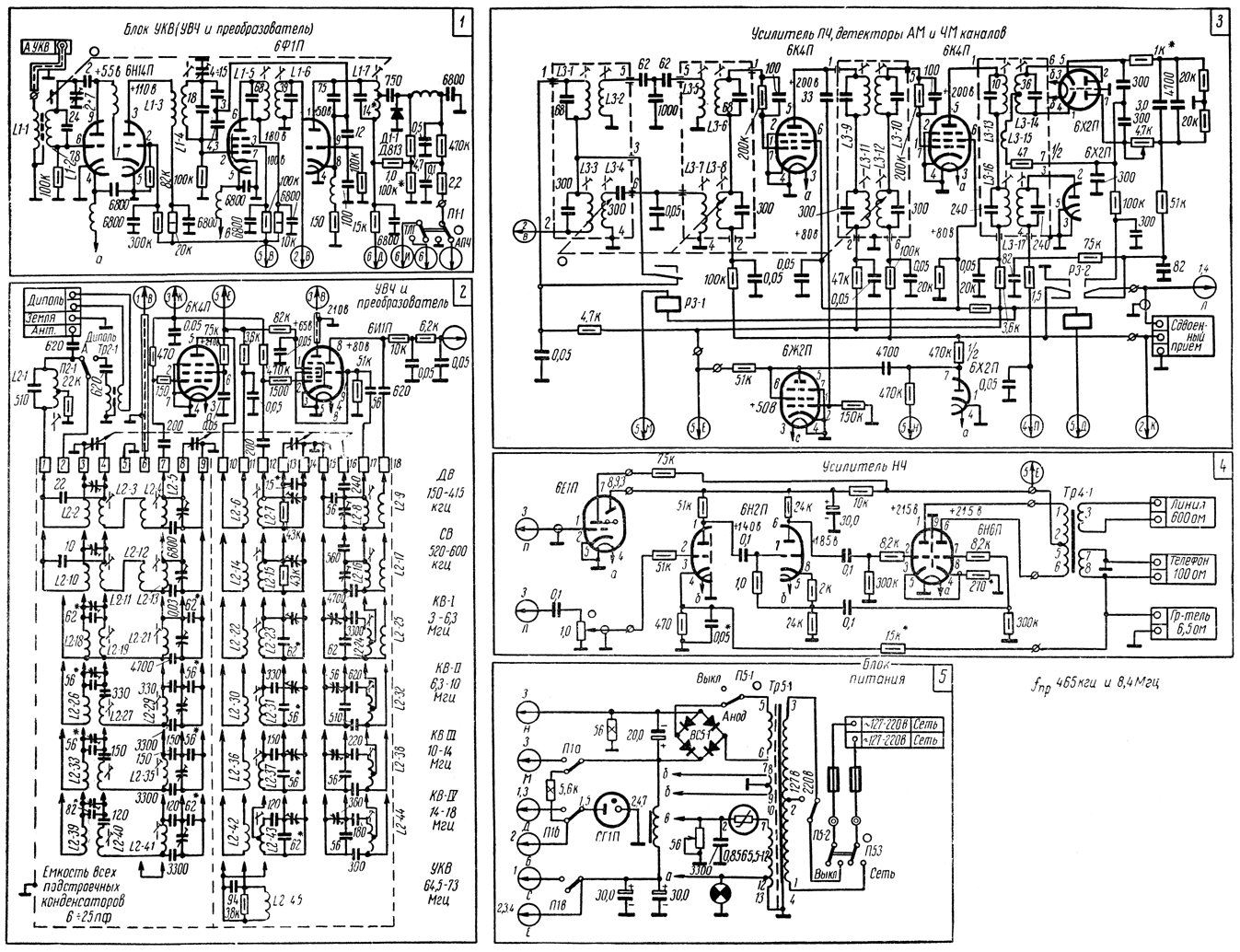

Принципиальная схема приемника "Казахстан"
