Радиоприемник "Днiпро-52"

Внешний вид радиоприемника 'Днiпро-52'

Министерством местной промышленности Украины серийно выпускался массовый пятиламповывй радиоприемник III класса "Днiпро-52". Этот приемник рассчитан для работы в длинноволновом, средневолновом и коротковолновом диапазонах и прослушивания граммзаписей при подключении к адаптерному входу.


Конструкция


Шасси приемника выполнено из листовой стали и покрыто алюминиевой краской. Оно крепится к ящику двумя винтами. Дно ящика имеет вырез, открывающий доступ к монтажу. Этот вырез закрывается фанерной крышкой.

По обеим сторонам шкалы расположены ручки управления. Правая из них сдвоенная: большая, находящаяся ближе к стенке ящика, связана с переключателем диапазона, а меньшая, служащая для настройки приемника, - с агрегатом конденсаторов переменной емкости. Левая ручка является регулятором громкости.

В правой части шкалы приемника имеется окошко, в котором при первых трех положениях переключателя диапазонов П1П2 показывается цифра I, II или III, соответственно при переходе на прием длинных, средних или коротких волн, или условное обозначение звукоснимателя при включении последнего.

Все детали входных и гетеродинных контуров вместе с переключателем диапазонов собраны на гетинаксовой плате и образуют единый конструктивный узел.

Переключатель напряжения сети пластмассовый. В нем располагается трубчатый предохранитель.

Ящик приемника деревянный, отделанный под ценные породы дерева и имеет спереди пластмассовые декоративные накладки. Шкала освещается рассеянным светом.

Габариты: 420х280х220 мм. Вес приемника 7,5 кг.

Приемник имеет следующие каскады:
1. Преобразователь частоты на лампе 6А7.
2. УПЧ на лампе 6К7.
3. Детектор и предварительный УНЧ на лампе 6Г7.
4. Оконечный каскад на лампе 6П6С.
5. Выпрямитель на лампе 6Ц5С.

Диапазон принимаемых частот.
    1. Длинные волны: 150 - 415 кГц (2000 - 723 м);
    2. Средние волны: 520 - 1600 кГц (577 - 187 м);
    3. Короткие волны: 3,95 - 12,1 МГц (76 - 24,7 м).

Промежуточная частота 465 кГц.


Электрические показатели


Чувствительность приемника при отношении напряжения полезного сигнала к напряжению шума 20 дБ на длинных волнах не хуже 150 мкВ, на средних - 100 мкВ и на коротких - 250 мкВ. Чувствительность с гнезд звукоснимателя не хуже 0,08 В.

Избирательность: ослабление чувствительности при расстройке на +-10 кГц на частоте 250 кГц не менее 30 дБ и на частоте 1000 кГц - не менее 26 дБ. Ослабление сигнала по зеркальному каналу на длинных волнах более 50 дБ и на средних более 32 дБ.

Частотная характеристика низкочастотной части приемника по электрическому наряжению достаточно равномерна (отклонение не более +-2 дб) в пределах от 50 до 7000 Гц.

Выходная мощность 0,5 Вт при коэффициенте нелинейных искажений не более 3,5% на частотах от 200 до 400 Гц и 2% - на частотах от 400 до 5000 Гц.

Уровень фона не выше -46 дБ.

Приемник рассчитан на питание от сети переменного тока напряжением 110, 127 и 220 В.

Потребляемая мощность 35 Вт.


Принципиальная схема


Вход приемника рассчитан на подключение несимметричной антенны. Работает приемник без заземления. Для ослабления помех от радиостанций частоты которых равны или близки к промежуточной в цепь антенны введен режекторный фильтр L1С2 для предохранения контурных катушек от повреждения при случайных замыканиях антенны с землей или электросетью в эту цепь включен разделительный конденсатор С1.

Связь антенны с входным контуром на коротких волнах емкостная (через конденсатор С10) на средних - индуктивная и на длинных реостатно-емкостная (через конденсатор С5 и параллельно соединенное с ним сопротивление R1).

В преобразователе частоты применена лампа 6А7 (Л1). Гетеродинная часть его выполнена по трехточечной схеме с катодной связью. В усилителе промежуточной частоты работает высокочастотный пентод 6К7 (Л2).

Для детектирования в приемнике используются соединенные параллельно диоды лампы 6Г7 (Л3). Нагрузкой детектора является потенциометр R8, служащий регулятором громкости. При установке переключателя диапазонов П1П2 в положение "Зв" к концам этого потенциометра подводится напряжение от звукоснимателя. Чтобы во время проигрывания граммпластинок не прослушивались различные помехи и работа радиостанции в этом положении переключателя управляющая сетка преобразовательной лампы Л1 через конденсатор С6 соединяется с шасси.

АРУ в приемнике незадержанная. Напряжение для автоматической регулировки усиления снимается с сопротивления R8 и через фильтр R6С14 подается на управляющие сетки ламп Л1 и Л2.

Триодная часть лампы 6Г7 (Л3) используется в ступени предварительного усиления низкой частоты. В выходной ступени применена лампа 6П6С (Л4)

Обе ступени усилителя низкой частоты охвачены отрицательной обратной связью, напряжение которой снимается с части витков вторичной обмотки выходного трансформатора. Для лучшего выравнивания частотной характеристики в области верхних звуковых частот в оконечной ступени имеется дополнительная отрицательная обратная связь через конденсатор С28.

Выпрямитель приемника собран по однополупериодной схеме на лампе 6Ц5С (Л5). Переменное напряжение 175 В на аноды лампы снимается с части витков первичной обмотки трансформатора Тр1. Нити накала ламп приемника питаются от вторичной обмотки II этого трансформатора.


Особенности схемы


1. Связь входного контура с антенной осуществляется разными способами в разных диапазонах: на коротких волнах связь емкостная, на средних - индуктивная и на длинных - внутриемкостная, через конденсатор С5, общий для контура и антенны, шунтированный сопротивлением R1.

2. При прослушивании граммофонных пластинок управляющая сетка преобразовательной лампы 6А7 заземляется через конденсатор С6.

3. С части витков вторичной обмотки выходного трансформатора напряжение отрицательной обратной связи подается в сеточную цепь лампы предварительного УНЧ. Дополнительная цепь обратной связи имеется между анодом и сеткой оконечной лампы 6П6С.


Детали


Силовой трансформатор. Обмотка 1а состоит из 650 витков провода ПЭЛ 0,35 (сопротивление 15,8 Ом), обмотка 1б - из 100 витков ПЭЛ 0,35 (сопротивление 2,5 Ом), обмотка 1в - из 310 витков ПЭЛ 0,25 (сопротивление 16,1 Ом} и обмотка 1г - из 240 витков ПЭЛ 0,25 (сопротивление 12,8 Ом). Обмотка накала ламп содержит 39 витков ПЭЛ 1,16 (сопротивление 0,12 Ом) и обмотка накала кенотрона - 39 витков ПЭЛ 0,64 (сопротивление 0,35 Ом). Сердечник из пластин Ш-25, набор 32 мм.

Выходной трансформатор. Первичная обмотка состоит из 2530 витков провода ПЭЛ 0,11 (сопротивление 430 Ом), вторичная из 51+20 витков ПЭЛ 0,69 (сопротивление 0,5 ом). Сердечник из пластин Ш-16, набор 24 мм.

Громкоговоритель. Звуковая катушка содержит 60 витков провода ПЭЛ 0,16 (сопротивление постоянному току 3,25 Ом).

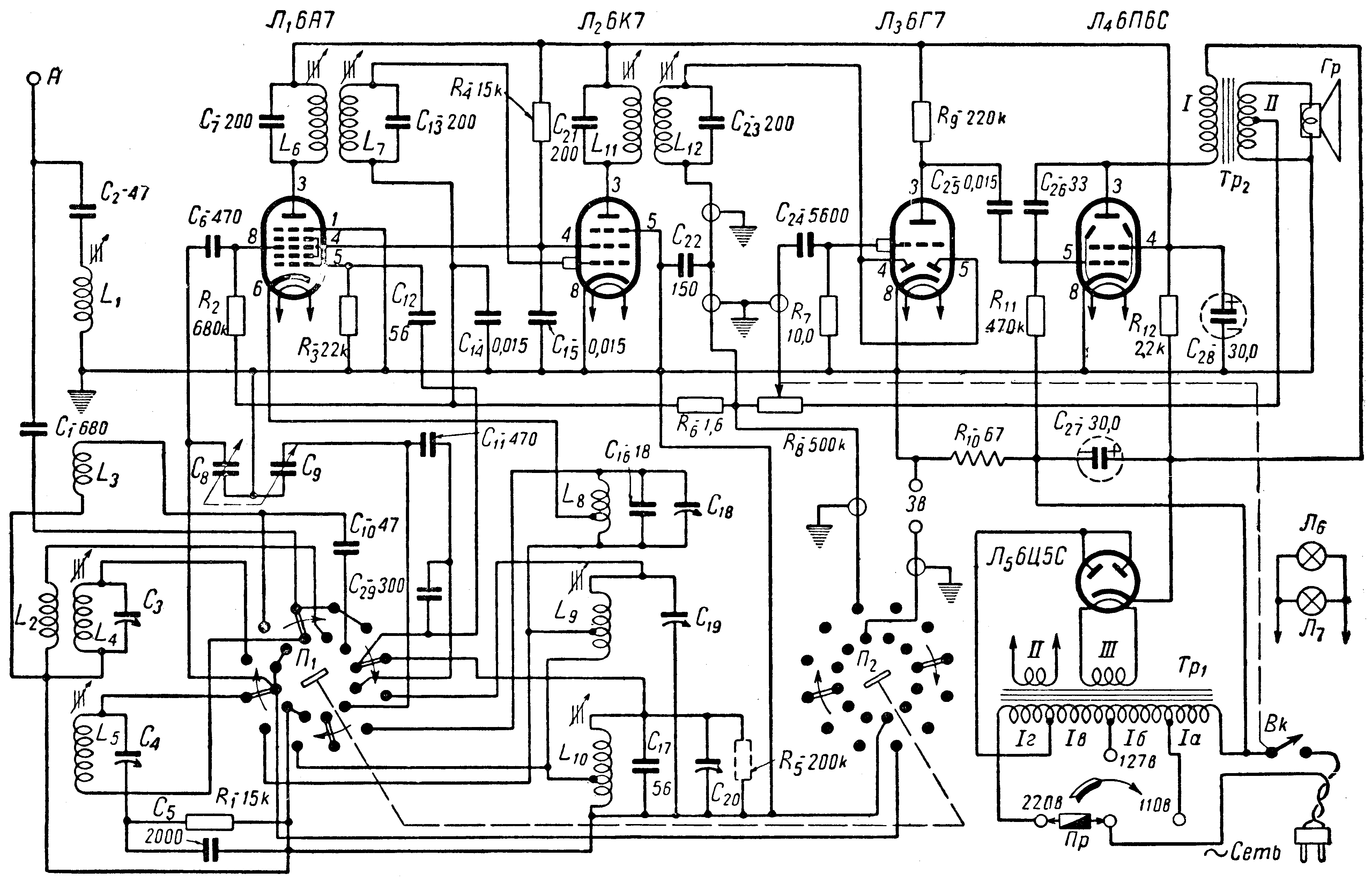

Принципиальная схема радиоприемника "Днiпро-52"


Экранный вариант (150 dpi gray - 170 kb) Принтерный вариант (600 dpi b/w - 202 kb)

Схема в формате DjVu (44 kb)   О формате DjVu





Расположение ламп и деталей на шасси радиоприемника "Днiпро-52"


 Расположение ламп и деталей на шасси радиоприемника 'Днiпро-52'


1 - конденсаторы переменной емкости; 2 - электролитические конденсаторы.

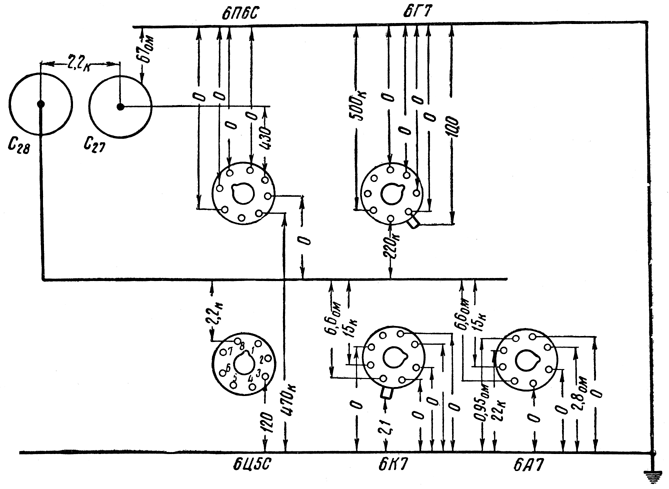

Схема проверки сопротивлений приемника "Днiпро-52"


 Схема проверки сопротивлений приемника 'Мир М-154'
