Радиоприемник "ВЭФ-Аккорд"

Внешний вид радиоприемника 'ВЭФ-Аккорд'

Приемник выпускался Рижским радиотехническим заводом "ВЭФ".

Приемник семиламповый и имеет следующие каскады:
1. Преобразователь частоты на лампе 6А7.
2. УПЧ на лампе 6К3.
3. Детектор сигнала и АРУ на лампе 6Х6С.
4. Предварительный УНЧ на лампе 6Ж8.
5. Оконечный усилитель на лампе 6П6С.
6. Оптический индикатор настройки на лампе 6Е5С.
7. Выпрямитель на лампе 5Ц4С.

Диапазон принимаемых частот:
    1. Длинные и средние волны стандартные.
    2. Короткие волны - КВ I - 3,95 - 9,2 МГц (76 - 32,6 м);
    3. Короткие волны - КВ II - 9 - 12,1 МГц (33,3 - 24,8 м).

Промежуточная частота 465 кГц.

Чувствительность на длинных и средних волнах не хуже 200 мкВ, а на коротких не хуже 300 мкВ.

Избирательность. Ослабление чувствительности при расстройке на +-10 кГц не менее 26 дБ. Ослабление сигнала по зеркальному каналу на длинных волнах более 36 дБ, на средних более 30 дБ и на коротких более 12 дБ.

Частотная характеристика. Диапазон воспроизводимых звуковых частот 100 - 4000 Гц

Выходная мощность 1,5 Вт.

Потребляемая мощность 65 вт.

Габариты приемника 590 x 410 x 340 мм, вес 18 кг.


Особенности схемы


В первом двухконтурном ФПЧ предусмотрена возможность регулировки полосы пропускания путем увеличения связи между контурами. Одновременно с изменением полосы пропускания по промежуточной частоте изменяется и частотная характеристика УНЧ, для чего на общей оси объединены соответствующие переключатели.

Отрицательная обратная связь в УНЧ осуществляется двумя способами: путем введения резистора R19 в цепь катода выходной лампы и путем подачи напряжения с обмотки обратной связи выходного трансформатора в цепь катода лампы 6Ж8. Переключение секций дросселя в цепи катода этой лампы позволяет изменять форму частотной характеристики: чем больше витков этого дросселя включено, тем сильнее завал характеристики в области верхних звуковых частот.


Детали


Выходной трансформатор. Первичная обмотка содержит 2650 витков провода ПЭЛ 0,12 (сопротивление 440 Ом) вторичная обмотка 45 витков провода ПЭЛ 0,8 (сопротивление около 0,2 Ом) обмотка для внешнего громкоговорителя - 650 витков провода ПЭЛ 0,12 (сопротивление 125 Ом) обмотка обратной связи - 3 витка провода ПЭЛ 0,8.

Трансформатор питания. Сетевая обмотка содержит 2х(392+62) витков провода ПЭЛ 0,31 (сопротивление 30 Ом), повышающая обмотка - 2х900 витков провода ПЭЛ 0,2 (сопротивление 205 Ом), обмотка накала ламп - 26 витков провода ПЭЛ 0,74, обмотка накала кенотрона - 20 витков провода ПЭЛ 0,74.

Громкоговорители типов 3ГД-5-ВЭФ и 3ГД-6-ВЭФ. Звуковая катушка каждого громкоговорителя содержит по 62 витка провода ПЭЛ 0,18 (сопротивление постоянному току 3,4 Ом).

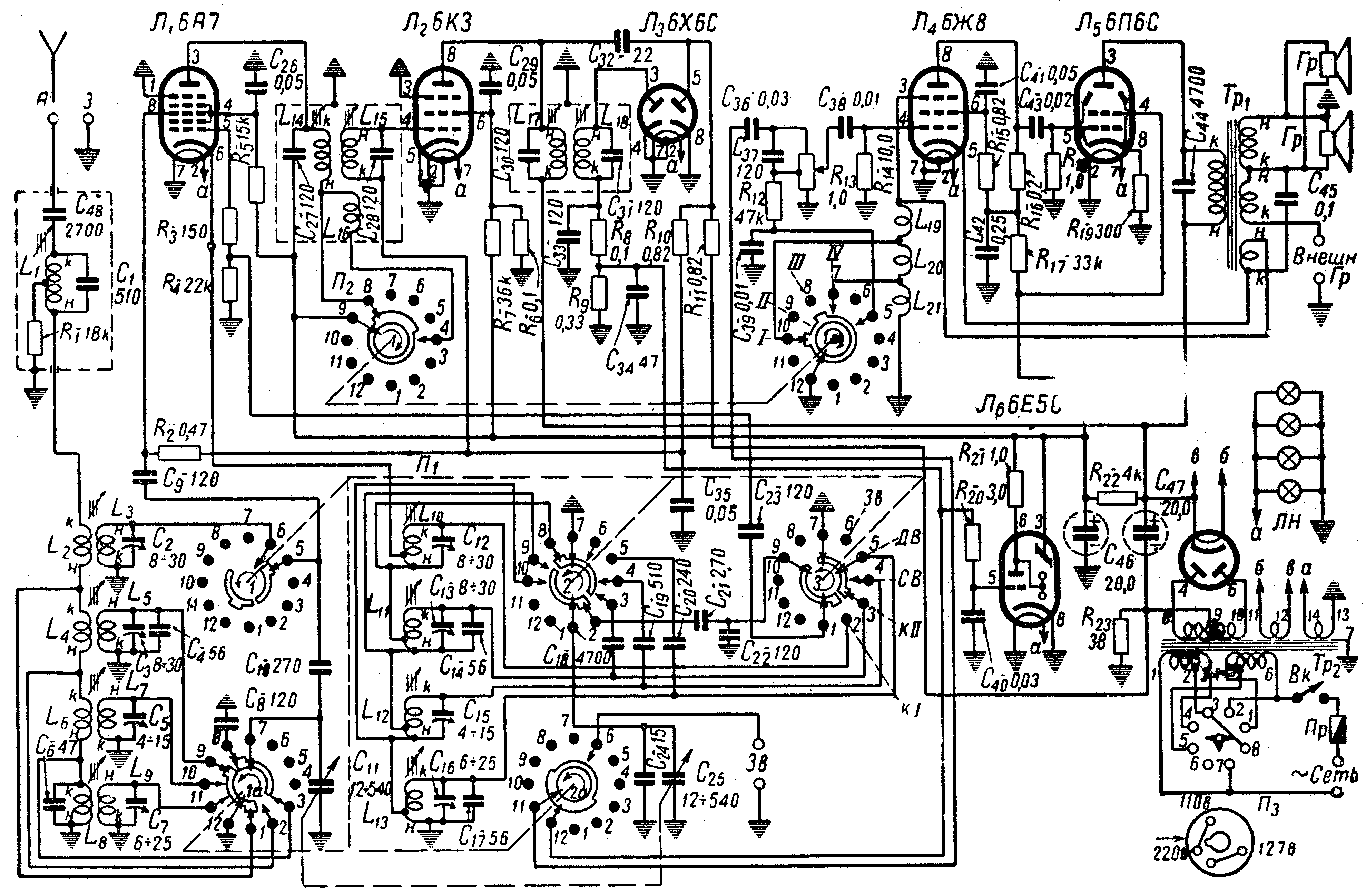

Принципиальная схема радиоприемника "ВЭФ-Аккорд"


Экранный вариант (150 dpi gray - 274 kb) Принтерный вариант (600 dpi b/w - 292 kb)

Схема в формате DjVu (73 kb)   О формате DjVu

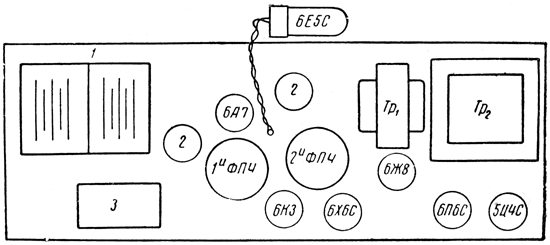

Расположение ламп и деталей на шасси радиоприемника "ВЭФ-Аккорд"


 Расположение ламп и деталей на шасси радиоприемника 'ВЭФ-Аккорд'


1 - конденсаторы переменной емкости; 2 - электролитические конденсаторы; 3 - антенный фильтр.

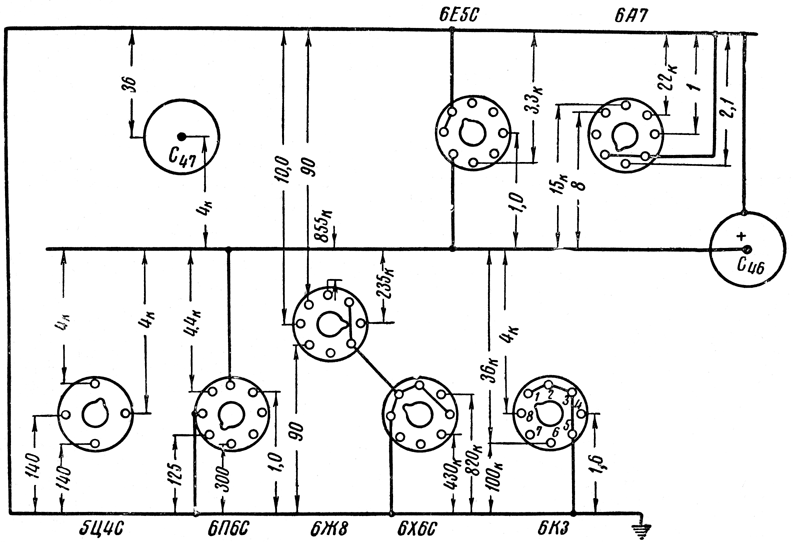

Схема проверки сопротивлений приемника "ВЭФ-Аккорд"


 Схема проверки сопротивлений приемника 'ВЭФ-Аккорд'
