Радиоприемник "Дзинтapc"

Внешний вид радиоприемника 'Дзинтapc'

На Рижском радиозаводе им А.С.Попова был разработан и серийно выпускался с 1960 года всеволновый супергетеродин "Дзинтapc".

Схема приемника модернизировалась, поэтому при ремонте необходимо учитывать его модификацию.

В приемнике используются лампы:
1. Усилитель ВЧ и преобразователь частоты на УКВ диапазоне на лампе 6Н3П;
2. Преобразователь частоты тракта AM и усилитель ПЧ тракта ЧМ на лампе 6И1П;
3. Усилитель ПЧ на лампе 6К4П;
4. Детектор и выпрямитель АРУ на лампе 6Х2П;
5. Двухкаскадный усилитель напряжения НЧ на лампе 6Н2П;
6. Выходной каскад усилителя НЧ на лампе 6П14П;
7. Оптический индикатор настройки на лампе 6Е5С.

В частотном детекторе тракта ЧМ используются полупроводниковые диоды Д2Е, а в блоке питания - селеновый выпрямитель АВС-80-260.

Диапазон принимаемых волн:
    1. Длинные волны: ДВ - 723 - 2000 м (415 - 150 кГц);
    2. Средние волны: СВ - 187, 5 - 577 м (1600- 520 кГц);
    3. Короткие волны: KBI 40 - 76 м (7,5 - 3,95 МГц);
    4. Короткие волны: KBII 24,8 - 33,3 м (12,1 - 9,0 МГц)
    5. Ультракороткие волны: УКВ 4,11 - 4,65 м (73 - 64,5 МГц).


Электрические параметры


Чувствительность при отношении сигнал/шум 20 дБ в диапазоне УКВ - 25 мкВ, на остальных диапазонах не хуже 200 мкВ (реально - около 50 мкВ).

В тракте ЧМ (диапазон УКВ) промежуточная частота 8,4 МГц, избирательность при расстройке на 250 кГц не хуже 30 дБ.

В тракте AM (остальные диапазоны) промежуточная частота 465 кГц, избирательность при расстройке на 10 кГц в крайних положениях регулятора полосы пропускания (совмещен с регулятором тембра) не хуже 30 дБ ("Широкая полоса") и 40 дБ ("Узкая полоса").

Избирательность по зеркальному каналу в диапазоне ДВ 56 дБ, СВ 50 дБ, KBI 18 дБ, KBII 17 дБ и УКВ 26 дБ.

Номинальная мощность усилителя НЧ - 2 Вт, максимальная - 4 Вт.

Регулировка тембра на крайних частотах +-10 дБ.

Уровень фона - 50 дБ.

Частотная характеристика:

Полоса воспроизводимых звуковых частот в УКВ диапазоне лежит в пределах 80 - 10000 Гц, в остальных диапазонах 80 - 5000 Гц, при проигрывании грампластинок (через адаптерный вход) 100 - 7000 Гц.

Потребляемая мощность 55 Вт.

Приемник имеет внутренний УКВ диполь.

Габариты приемника 560 х 363 х 278 мм, вес 14 кг.


Особенности схемы


По своей схеме приемник в основном не отличается от приемников подобного класса, однако содержит ряд оригинальных узлов. Прежде всего это касается пятиконтурного фильтра ПЧ, своеобразной коммутации высокочастотных катушек и схемы входной цепи где на длинных и средних волнах вместо одиночного контура используется настраивающийся двухконтурный фильтр.

Катушки связи с антенной диапазонов KBI, СВ и ДВ включены последовательно, причем между катушками диапазонов СВ (L13) и ДВ (L17) включен фильтр пробка L16-C16, настроенный на промежуточную частоту. Нижняя по схеме часть этой цепи замыкается на корпус на диапазонах KBI или СВ контактами 7, 8 или 9, 10 переключателя диапазонов и таким образом фильтр L15C16 оказывается включенным только на длинных волнах, где опасность пролезания помех промежуточной частоты особенно велика (в конце диапазона). На коротких волнах этот фильтр практически не нужен, так как разница между промежуточной частотой и частотой принимаемой станции достаточно велика. На средних волнах помехи с частотой равной промежуточной достаточно ослабляются двухконтурной входной цепью.

На средних волнах связь между катушками входных контуров L14 и L15 - индуктивная (катушки L18 и L19 находятся рядом друг с другом). На длинных волнах связь между контурными катушками L18 и L19, осуществляется за счет части витков катушки L19, входящих в оба контура. Во входные контуры включаются секции С19 и С24 строенного блока конденсаторов настройки. На коротких волнах используется только секция C24, к которой подключаются конденсаторы растяжки C21, С22 (диапазон KBI) или С21, С22, С20 (диапазон KBII).

Схема гетеродина не отличается от общеизвестных. Катушки обратной связи соединены последовательно и включаются в анодную цепь лампы через разделительный конденсатор C28, причем на всех диапазонах, кроме KBI, к аноду остаются подключенными некоторые катушки неработающих диапазонов. В колебательный контур, включаемый в цепь сетки, входит секция С3 2 блока конденсаторов к которой подключаются конденсаторы растяжки С33, С34 (КВ1) или С33, С34, С30 (KBII). Сопрягающие конденсаторы С31 С36 и С38 включаются последовательно с соответствующими катушками.

Система коммутации высокочастотных контуров настроена так, что с клавишей "СВ" не связана ни одна группа контактов. При нажатии на клавишу "СВ" включение средневолнового диапазона осуществляется благодаря тому, что подвижные контакты всех других диапазонов возвращаются в исходное положение и производят все необходимые переключения.

В тракте AM, так же как и в тракте ЧМ, имеется 5 контуров, настроенных на промежуточную частоту. В анодную цепь лампы 6И1П включается трехконтурный фильтр. Он образован двумя обычными контурами L28C39 и L31C41, расположенными в отдельных экранах (L32C42 и L34C46 в тракте ЧМ) и контуром связи L29, L30, C40 (L33, L34-1, C44 в тракте ЧМ), вся индуктивность которого образуется соединенными последовательно катушками, которые индуктивно связаны с катушками двух других контуров. Регулировка полосы пропускания в тракте AM осуществляется путем перемещения катушек.

В приемнике применена система АРУ с задержкой, причем напряжение задержки (-1,2 В) подается с сопротивления R46 на анод лампы 6Х2П и таким образом служит начальным смещением для ламп 6И1П и 6К4П.

В усилителе НЧ смещение создается за счет отдельных сопротивлении R33, R43 и R45, включенных в катодные цепи ламп. Сопротивление R43 не зашунтировано конденсатором, благодаря чему второй каскад усилителя НЧ охвачен отрицательной обратной связью по току. Вторая цепь отрицательной обратной связи идет непосредственно со вторичной обмотки выходного трансформатора Тр2. Напряжение обратной связи подается через сопротивление R35 в цепь регулировки тембра и через R34 в катодную цепь лампы Л6. В последнем случае обратная связь действует лишь на самых низших частотах, где емкостное сопротивление конденсатора G65 сравнимо с величиной R34.

Выходной каскад усилителя НЧ выполнен по так называемой "ультралинейной" схеме. Акустическая система приемника состоит из фронтального громкоговорителя 5ГД-1-РРЗ и двух боковых 1ГД-9.

К особенностям блока питания приемника можно отнести наличие дополнительного фильтра R14, С60, C61 для питания ламп 6Н3П и 6И1П, а также наличие компенсационной обмотки (выводы ОК) в дросселе Др1. Напряжение пульсации, действующее в этой обмотке, наводит напряжение в основной обмотке дросселя, а так как оба эти напряжения противофазны, то пульсации анодного тока заметно снижаются.

Конструктивной основой приемника служат четыре блока - блок КСДВ (контурные катушки, подстроечные конденсаторы, контактные группы переключателя П1, блоки усилителей ПЧ и НЧ, а также блок УКВ.


Примечание


На вход УКВ блока к крайним гнездам катушки связи L1, подключена внутренняя антенна-диполь, которая в ранних выпусках приемника могла использоваться в качестве суррогатной антенны и на других диапазонах. В более поздних выпусках приемника такой возможности нет и средний вывод катушки L1, не соединен с гнездом "А", а заземлен. Кроме того, в более поздних выпусках приемника катушки входных контуров L11 и L13, включены не последовательно, а параллельно и последовательно с сопротивлением R18 включена катушка L40.

В переключателе тембра П2 положение "а" соответствует широкой полосе (музыка), а положение "б" - узкой полосе (речь).

Гнездо, выведенное от сопротивления R10 и конденсатора С40 используется при регулировке приемника в заводских условиях

Сопротивление потенциометра R38 (регулятор громкости) - 470 кОм.


Детали


Выходной трансформатор. Первичная обмотка имеет 6504-2250 витков провода ПЭЛ 0,15 (сопротивление 80+240 Ом), вторичная обмотка - 80 витков провода ПЭЛ 0,64 (сопротивление 0,5 Ом).

Трансформатор питания. Сетевая обмотка имеет 2х(515+80) витков провода ПЭЛ 0,35, повышающая обмотка - 1200 витков провода ПЭЛ 0,23, обмотка накала ламп - 34 витка провода ПЭЛ 0,8

Дроссель в цепи анодного питания имеет 3200+100 витков провода ПЭЛ 0,15.

Громкоговорители 5ГД-1-РРЗ имеет звуковую катушку из 61 витка провода ПЭЛ 0,16 (сопротивление постоянному току 36 Ом), 1ГД9 имеет звуковую катушку из 63 витков провода ПЭЛ 0,12 (сопротивление постоянно току 5,5 Ом).



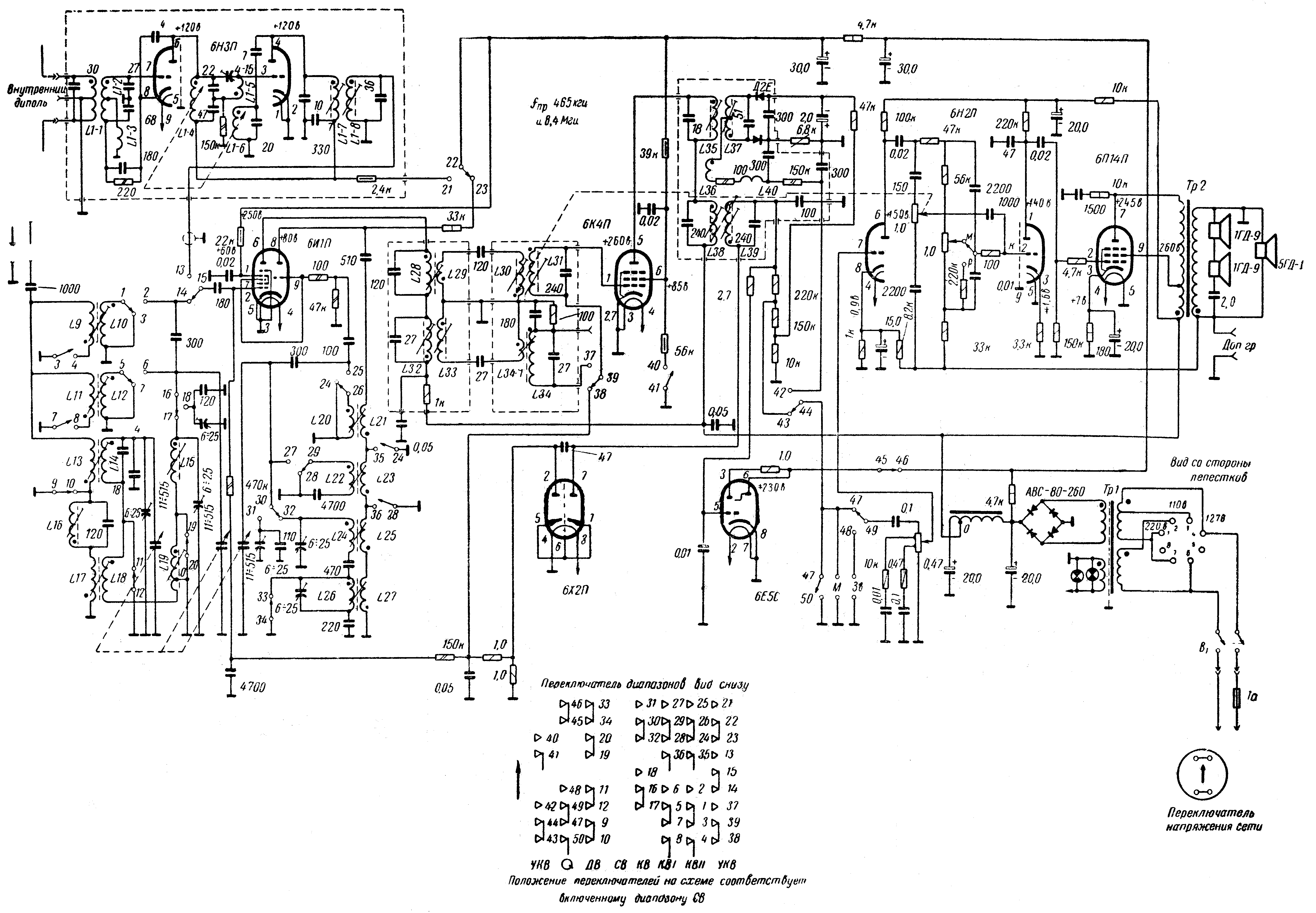

Принципиальная схема радиоприемника "АРЗ-49"



Экранный вариант (150 dpi gray - 277 kb) Принтерный вариант (600 dpi b/w - 351 kb)

Схема в формате DjVu (80 kb)   О формате DjVu

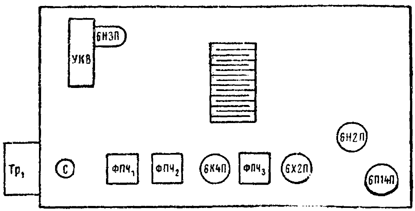

Расположение ламп и деталей на шасси радиоприемника "Дзинтapc"


 Расположение ламп и деталей на шасси радиоприемника 'Дзинтapc'

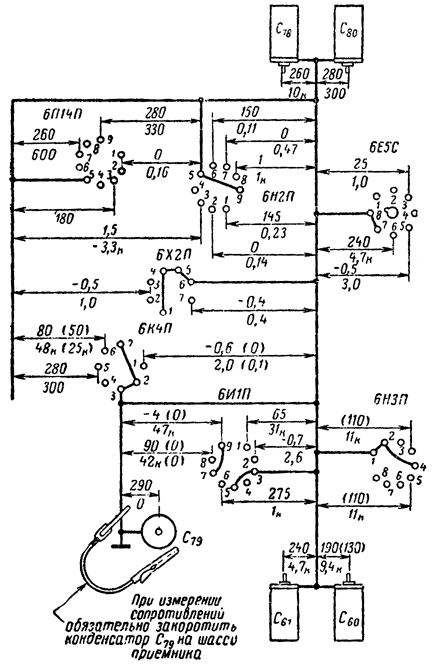

Схема проверки напряжений и сопротивлений приемника "Дзинтapc"

 Схема проверки напряжений и сопротивлений приемника 'Дзинтapc'
