Магнитофон "Днепр" - один из первых образцов отечественных магнитофонов, предназначенных для записи и воспроизведения звука в полупрофессиональных и любительских условиях. Предназначается для записи и воспроизведения звука на ферромагнитной ленте. Запись производится от микрофона, звукоснимателя, радиоприемника, трансляционной сети.

Предусмотрены две скорости движения ленты. Скорость записи-воспроизведения 18 и 46,5 см/сек.

Предусмотрена перемотка только в одном направлении.

Продолжительность записи и воспроизведения при емкости катушек 500 м и скорости 18 см/сек - 45 мин, при скорости 46,5 см/сек - 20 мин.

Чувствительность от микрофона 2 мВ, от звукоснимателя 200 мВ, трансляционной линии 3 В. Рабочий диапазон частот при неравномерности частотной характеристики +-6 дБ на скорости 46,5 см/сек - 90 - 7000 Гц, на скорости 18см/сек - 90 - 3500 Гц.

Уровень шумов не более 1 дБ.

Коэффициент нелинейных искажений не более 5%.

Выходная мощность 3 Вт.

Питание от сети переменного тока 50 Гц, напряжение 127 или 220 В. Потребляемая мощность 140 Вт.

Габариты 510 х 390 х 245 мм. Вес около 29 кг.

Примененные лампы:
1. Первый каскад универсального усилителя на лампе 6Ж7.
2. Второй каскад универсального усилителя на лампе 6Ж7.
3. Оконечный усилитель на лампе 6П3С (6Л6).
4. Оптический индикатор на лампе 6Е5С.
5. Генератор подмагничивания на лампе 6Ф6С.
6. Кенотронный выпрямитель на лампе 5Ц4С.


Магнитофон собран в ящике-чемодане, удобном для переноски. На верхней панели расположены оси подкатушечников, на которые надеваются катушки с лентой, блок головок, закрытый декоративной катушкой, ролик механического фильтра, ведущий (съемный), прижимной ролики, ручка переключателя движения ленты.

На передней угловой панели с внутренней стороны расположены громкоговоритель, ручки переключателя рода работы, регулятора громкости, выключателя сети и мотора. На этой же панели находятся входные и выходные гнезда.

Устройство лентопротяжного механизма. Приводится в движение одним мотором типа ДАМ-1. На вал мотора насажен резиновый ролик, который при соответствующем положении перёключателя движения ленты прижимается либо к маховику ведущего ролика, либо при перемотке к левому узлу. На вал ведущего ролика насажен шкив, который передает с помощью резинового пасика вращение на правый узел. При работе магнитофона правая катушка вращается и равномерно протягивает ленту, прошедшую через блок головок и ведущий ролик. Механический фильтр представляет собой маховик, который сглаживает неравномерное движение ленты. Для обеспечения необходимого натяжения ленты левый узел подкатушечника подтормаживается механическим тормозом. При перемотке рычаг, связанный с переключателем, перебрасывает электродвигатель с резиновым роликом к левому узлу. Резиновый ролик прижимается к маховику левого узла, передавая ему вращение.

Для перехода на другую скорость снимается ведущий ролик. Для малой скорости диаметр ведущего вала равен 12 мм, для большой скорости 30,5 мм.


Составными элементами электрической части магнитофона "Днепр" являются: усилитель низкой частоты, генератор высокой частоты, выпрямитель, питающий усилитель и генератор, указатель уровня записи, головки, громкоговоритель, микрофон, электромотор.

В магнитофоне применен универсальный усилитель, который используется при записи и воспроизведении. Усилитель состоит из трех ламп Л1, Л2 типа 6Ж7 и Л3 типа 6Л6 (6П3С). Особенностью описываемого усилителя является непосредственное подключение воспроизводящей головки ко входной цепи первой лампы (без входного трансформатора).. Для сглаживания собственных резонансных пиков головки последняя шунтируется сопротивлением R3, подбираемым экспериментально (его величина - от 1 до 10 кОм). Нагрузкой для динамического микрофона, подключаемого при записи к тем же точкам схемы, что и воспроизводящая головка в режиме воспроизведения, служит сопротивление R5 величиной в 0,1 МОм. Напряжение от звукоснимателя или трансляционной сети подается на вход лампы Л2, в сеточной цепи которой находится регулятор громкости R10. Во входной цепи лампы включена корректирующая цепочка R1C1. Она служит для понижения напряжения, подаваемого на вход лампы Л2, и обеспечивает подъем частотной характеристики в области высоких частот при записи с линейного входа. В режиме воспроизведения универсальная магнитная головка ГУ подключается непосредственно к сетке лампы Л1. Для коррекции частотной характеристики усилителя служит цепочка R7C5C12R16R19R21C19R13C9, элементы которой входят в цепь обратной связи усилителя. В усилителе применена комбинированная отрицательная обратная связь по току и напряжению.

Отсутствие входного трансформатора, чрезвычайно восприимчивого к внешним магнитным полям, позволило в данной конструкции объединить на одном шасси усилитель и выпрямитель. Напряжения, действующие на входе усилителя, очень малы (порядка нескольких милливольт), поэтому входные цепи усилителя и воспроизводящая головка тщательно экранируются. Экранный чулок провода цепи управляющей сетки Л1 заземляется не непосредственно, а через корпус лампы. Воспроизводящая головка защищена от наводок пермалоевым экраном и металлическим чехлом блока головок. Для уменьшения наводок на воспроизводящую головку используется метод взаимной компенсации: внутри блока головок укреплен на винте металлический лепесток, электрически соединенный с панелью; изменяя положение лепестка относительно воспроизводящей головки, удается снизить наводки на головку. Наконец, для уменьшения фона усилителя служит цепь R11-R12-С14, с части которой (R12) на нити ламп подается небольшой положительный потенциал относительно катодов. Для устранения паразитных связей между отдельными элементами схемы шасси усилителя-выпрямителя разбито на несколько экранированных отсеков.

Вторичная обмотка выходного трансформатора Тр1 состоит из двух частей, к нижней при воспроизведении подключается динамический громкоговоритель, а при записи - сопротивление, эквивалентное сопротивлению звуковой катушки громкоговорителя; к верхней части при записи подключаются головка и контрольные телефоны. Кроме того, к этой части обмотки постоянно подключен оптический указатель уровня записи на лампе Л4 (6Е5С).

Подмагничивание ГУ и стирание старой записи обеспечивается током высокой частоты, вырабатываемым генератором на лампе Л5 типа 6Ф6С, выполненном по трехточечной схеме с катодной связью. Частота тока генератора высокой частоты 35 - 40 кГц. Электромотор включен в первичную обмотку силового трансформатора Тр2. Выпрямитель собран по двухполупериодной схеме на лампе Л4 типа 5Ц4С.


Электродвигатель типа ДАМ-1: питание от сети переменного тока частотой 50 Гц, напряжение 110 В, мощность 50 Вт, скорость вращения 1450 об/мин.

Трансформатор Tp1: собран на железе Ш-20, сечение сердечника 6 см2. Обмотка I - 2000 витков ПЭЛ 0,2; обмотка II - 500 витков ПЭЛ 0.2; обмотка III - 60 витков ПЭЛ 0,3.

Трансформатор Тр2: собран на железе Ш-25, сечение сердечника 14,5 см2. Обмотка I - 280 витков ПЭЛ 0,64; обмотка II - 42 витка ПЭЛ 0,54; обмотка III - 238 витков ПЭЛ 0,51; обмотка IV - 750х2 витков ПЭЛ 0,2; обмотка V - 9х2 витков ПЭЛ 0,2; обмотка VI - 14 витков ПЭЛ 1,0.

Дроссель Др: выполнен на железе Ш-20 и содержит 500 витков ПЭЛ 0,2, сопротивление обмотки 400 Ом.

Головка ГУ: сердечник толщиной 6 мм, число витков обмотки 500 + 500 ПЭЛ 0,1. Рабочий зазор, 0,02 мм, задний зазор - 0,1 мм. Индуктивность 140 - 150 мГн. Универсальная головка по своим данным приближается к стандартной воспроизводящей головке, отличаясь от нее более высоким полным сопротивлением.

Головка ГС: толщина сердечника 6 мм, число витков обмотки 75 + 75 ПЭЛ 0,4. Рабочий зазор 0,4 - 0,5 мм. Стирающая головка по своим электрическим и конструктивным данным полностью соответствует стандартной стирающей головке, применяемой в высококачественных радиовещательных магнитофонах.

Катушка L1: секция 1-2 - 300 витков ПЭЛ 0,23; секция 2-3 - 500 витков ПЭЛ 0,23; секция 4-5 - 200 витков ПЭЛ 0,15; секция 5-6 - 100 витков ПЭЛ 0,15; секция 6-7 - 100 витков ПЭЛ 0,15. Катушка выполнена на карболитовом сердечнике диаметром 6 мм, высотой 32 мм.

Громкоговоритель, монтируемый с внутренней стороны наклонной панели, динамический, с постоянным магнитом мощностью 3 Вт (завода ВЭФ или Минского радиозавода).


Аппарат "Днепр" конструкции В.М.Корнейчука и В.Е.Варфель является одним из первых образцов магнитофонов, предназначенных для работы в полупрофессиональных и любительских условиях.

Достоинства конструкции: простая кинематическая система лентопротяжного механизма, отсутствие входного трансформатора в усилителе записи-воспроизведения; одна универсальная головка вместо двух - записывающей и воспроизводящей, объединение в одной конструктивной единице усилительного и выпрямительного устройств. Необходимо отметить компактность аппарата и его хороший внешний вид, а также наличие двух скоростей протяжки пленки, расширяющее возможности применения аппарата

К недостаткам аппарата можно отнести:

1) Невысокое качество звучания, объясняемое прежде всего примененным динамиком. Кроме того, динамик смонтирован на маленьком и тонком щите, акустический объем звуковой камеры его мал. Необходимо было предусмотреть зажимы для подключения внешнего динамика.

Большой эксцентриситет ведущего ролика (порядка 0,15 мм) и плохая балансировка ротора лентопротяжного мотора вызывают "плавание" звука. Механическая фильтрация неравномерности хода пленки недостаточна.

Значительный уровень фона, а также довольно сильные акустические шумы, вызываемые работой лентопротяжного механизма, снижают качество звучания и ведут к сужению динамического диапазона записи-воспроизведения. Наблюдается также микрофонный эффект при больших уровнях громкости в режиме воспроизведения.

2) Электрическое переключение не объединено с механическим, что приводит нередко к размагничиванию записанной пленки при ее перемотке. Необходимо, чтобы при перемотке пленки генератор ВЧ полностью отключался от головок, вне зависимости от положения переключателя рода работы. Желательно также ввести указатель режима "Запись".

3) Во многих экземплярах аппаратов наблюдается сильный нагрев силового трансформатора и повышенный нагрев мотора, что ограничивает время непрерывной работы магнитофона до 45-60 минут.

4) Чувствительность аппарата к падению напряжения питающей сети, особенно в режиме перемотки (при 100 В перемотка уже затруднена).

5) Манипуляция рычагом переключателя направления движения пленки требует приложения значительных механических усилий. Рукоятка этого переключателя неудобна и слишком низко насажена на ось, из-за чего сильно загрязняется верхняя панель.

6) На верхней панели не прочерчена (путем нанесения цветной канавки) дорожка, показывающая правильность закладки пленки.

7) Примененную в оконечной ступени усилителя лампу повышенной мощности 6П3С (6Л6) можно заменить лампой 6П6С (6V6). Это улучшит тепловой режим аппарата при сохранении прочих показателей.

8) Пленку трудно закреплять в кассетах. Желательно иметь в аппарате съемные плоские тарелки для пленки. Аппарат комплектуется недостаточным количеством пленки и совершенно не комплектуется клеем для пленки.

9) Большой вес и габариты для переносной конструкции.

В заключение отметим, что инструкция к магнитофону составлена неудачно.

(Радио, 1950. - #9 - С.56-60)

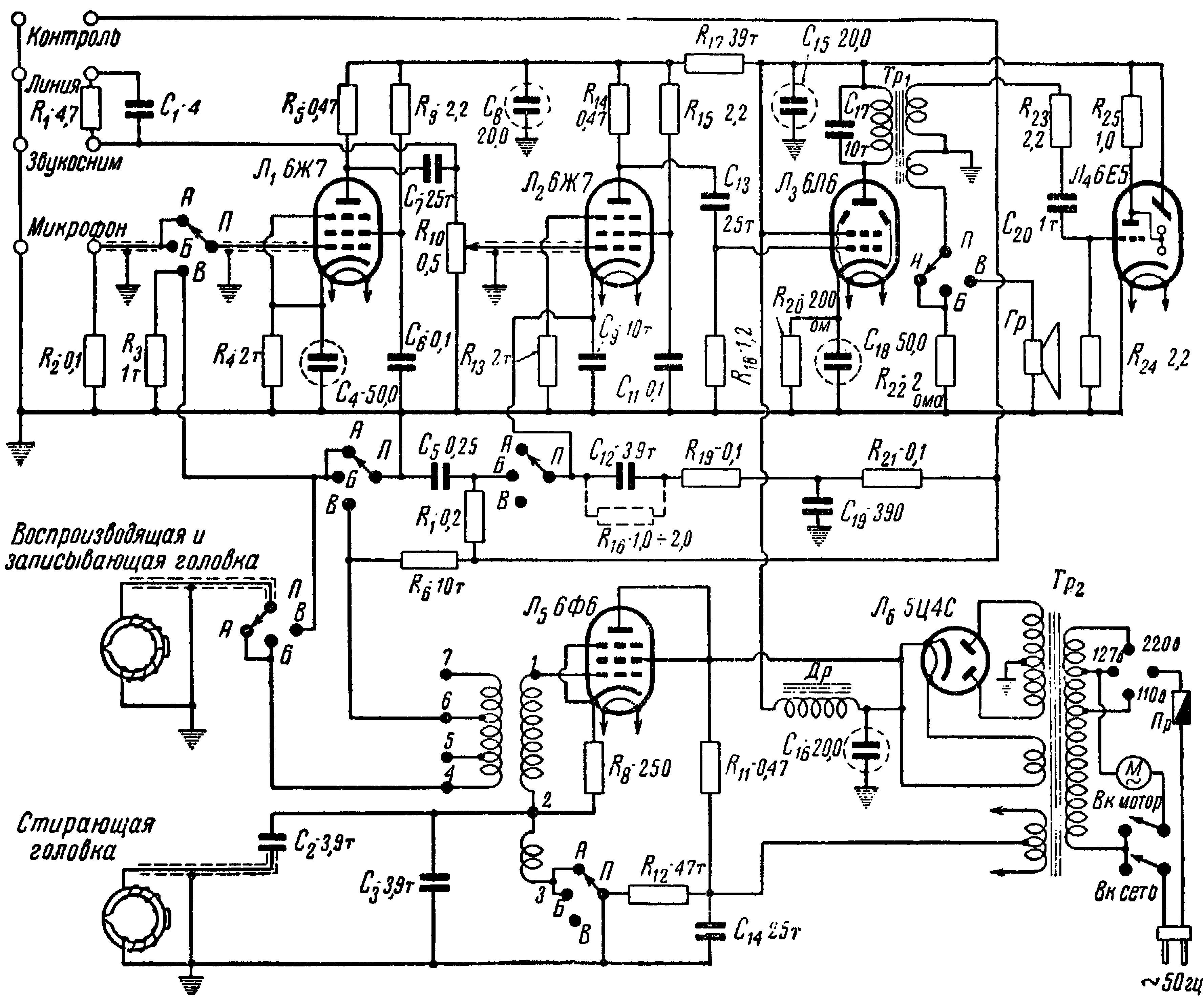

Принципиальная схема магнитофона "Днепр"


Экранный вариант (150 dpi gray - 139 kb)

Принтерный вариант (600 dpi b/w - 204 kb)

Схема в формате DjVu (43 kb)   О формате DjVu

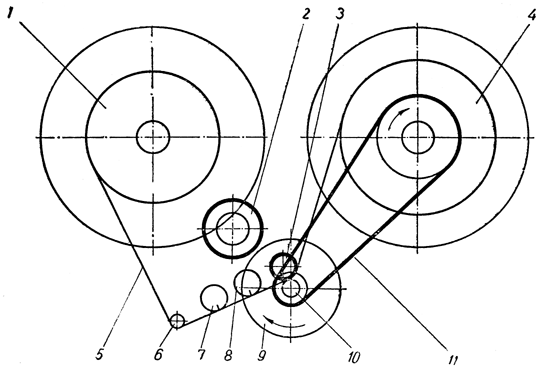

Кинематическая схема лентопротяжного механизма магнитофона "Днепр"


1 - левый узел; 2 - промежуточный ролик с электродвигателем; 3 - прижимный ролик; 4 - правый узел; 5 - лента; 6 - направляющий ролик; 7 - стирающая головка; 8 - универсальная головка; 9 - маховик ведущего вала; 10 - ведущий вал; 11 - резиновый пасик.
