Звуковой генератор типа "ЗГ-10"

Внешний вид звукового генератора типа 'ЗГ-10'

Назначение и область применения


Звуковой генератор типа "ЗГ-10" представляет собой переносный лабораторный прибор, предназначенный для получения синусоидальных напряжений переменного тока низкой частоты.

Он изготавливался по техническим условиям ТУ No 0.506.020-54 и рассчитан для эксплуатации при температуре окружающего воздуха от +10 до +30 град. С и относительной влажности до 80%.

Прибор типа "ЗГ-10" применяется для регулировки и испытания низкочастотных ступеней радиоаппаратуры в лабораторной и цеховой практике.


Основные технические характеристики


1. Диапазон генерируемых частот от 20 до 20000 Гц разбит на три поддиапазона:
а) 20 - 200 Гц с множителем х1;
б) 200 - 2000 Гц с множителем х10;
в) 2000 - 20000 Гц с множителем х100.

2. Погрешность градуировки по частоте не превышает +-2% +- 1 Гц.

3. Нестабильность частоты при изменении напряжения питания на +-10% от номинала не превышает +-0,2%.

4. Изменение частоты после 30 минут предварительного прогрева не превышает 3 Гц на частоте 1000 Гц за первый час работы и 4 Гц в течение последующих семи часов работы.

5. Максимальное выходное напряжение 150 В при максимальной мощности в 5 Вт.

6. Выход прибора рассчитан на симметричную и несимметричную нагрузку с сопротивлением в 50, 200, 600 или 5000 Ом.

7. Неравномерность частотной характеристики относительно нормального уровня на частоте 400 Гц не превышает +-1,5 дБ.

8. При изменении напряжения питания на +10% выходная мощность изменяется не более чем на +5%.

9. Коэффициент нелинейных искажений не превышает 0,7%.

10. Индикатор выходного напряжения с пределом измерения в 60 В. Погрешность градуировки шкалы индикатора на частоте 1000 Гц и при нагрузке в 600 Ом не превышает +-5%.

11. Выходное напряжение регулируется:
а) плавно - в пределах от нуля до максимального значения;
б) ступенями - через 1 дБ до 110 дБ при помощи двух делителей - первого, ступенями через 10 до 100 дБ и второго, через 1 дБ до 10 дБ.

12. В приборе применяются следующие лампы:
6Ж8 - 1 шт.; 6П9 - 1 шт.; 6Н8С - 1 шт.; 6С4С - 2 шт.; 5Ц3С - 1 шт.; 6Х6С - 1 шт. и ТП-6/2 1 шт.

13. Питание прибора осуществляется от сети переменного тока частотой 50 Гц и напряжением в 110, 127 или 220 В +-10%.

14. Потребляемая мощность 150 Вт.

15. Габаритные размеры прибора 598 х 357 х 293 мм.

16. Вес прибора около 35 кг.


Схема прибора


Схема звукового генератора типа "ЗГ-10" состоит из следующих основных элементов: генератора, усилителя, индикатора выходного напряжения, выходного устройства и выпрямителя.

Генератор представляет собой двухступенчатый усилитель, собранный на лампах 6Ж8 и 6П9 и возбуждающийся при помощи положительной обратной связи, которая осуществляется фазирующей цепочкой, состоящей из сопротивлений и емкостей и обеспечивающей возбуждение генератора на заданной параметрами этой цепочки частоте. Изменение частоты генератора осуществляется при помощи изменения параметров фазирующей цепочки.

Схема генератора охвачена отрицательной обратной связью, обеспечивающей устойчивость частоты и минимальный коэффициент нелинейных искажений.

В цепи отрицательной обратной связи применяется термистор, который в качестве нелинейного сопротивления обеспечивает сохранение постоянства амплитуды генерируемого сигнала.

Усилитель собран по двухступенчатой схеме на лампах 6Н8С, 6С4С и 6С4С. Первая ступень, собранная на лампе 6Н8С, представляет собой фазоинвертор. Вторая ступень, собранная на двух лампах 6С4С, представляет собой двухтактный усилитель мощности.

Индикатор выходного напряжения представляет собой ламповый вольтметр, устроенный по схеме двухполупериодного выпрямителя, собранного на лампе типа 6Х6С. В качестве индикатора используется магнитоэлектрический прибор типа М5 класса 2,5.

Выходное устройство представляет собой два делителя, собранных по схеме моста и согласующего трансформатора. Первый делитель дает ослабление до 100 дБ ступенями через 10 дБ и второй до 10 дБ ступенями через 1 дБ.

Согласующий трансформатор служит для согласования выхода генератора с нагрузкой как симметричной, так и несимметричной сопротивлением в 50, 200, 600 или 5000 Ом.

Выпрямитель собран по двухполупериодной схеме на лампе типа 5Ц3С с двухзвенным Г-образным фильтром. Питание выпрямителя осуществляется от сети переменного тока частотой 50 Гц и напряжением в 110, 127 или 220 В.


Конструкция


Прибор собран и смонтирован на металлической вертикальной панели и горизонтальном шасси, помещенном в металлический кожух, снабженный ручками для переноски. На передней панели прибора расположены:
1) ручка установки частоты с лимбом;
2) индикатор выходного напряжения;
3) индикаторная лампочка;
4) выключатель питания;
5) переключатель "множителя";
6) ручка установки выходного напряжения;
7) переключатель нагрузки;
8) выходные клеммы;
9) переключатель на "высокоомную нагрузку";
10) два переключателя ослабителей выходного устройства.

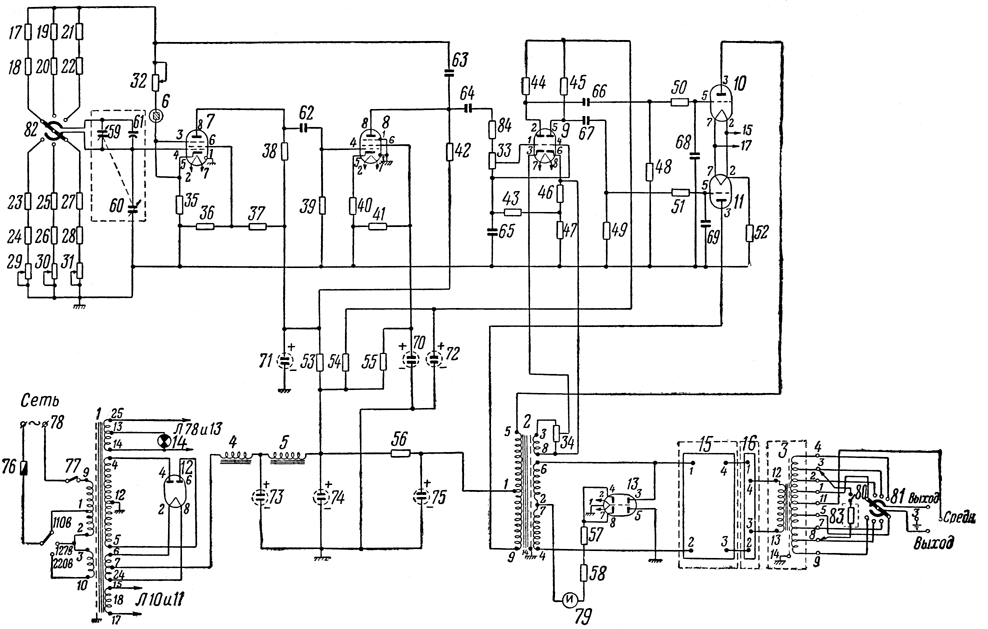

Принципиальная схема звукового генератора типа "ЗГ-10"


Экранный вариант (150 dpi gray - 127 kb) Принтерный вариант (600 dpi b/w - 168 kb)

Схема в формате DjVu (37 kb)   О формате DjVu

Спецификация к принципиальной схеме
