Радиоприемник "Маяк"

Внешний вид радиоприемника 'Маяк'

Приемник имеет диапазоны длинных, средних, коротких и ультракоротких волн. На выходе приемника установлены два громкоговорителя.

В приемнике имеются следующие каскады:
1. УВЧ и преобразователь частоты для диапазона УКВ на лампе 6Н3П.
2. УПЧ для диапазона УКВ и преобразователь частоты для остальных диапазонов на лампе 6И1П.
3. Комбинированный УПЧ на лампе 6К4П.
4. Комбинированный детектор на лампе 6Х2П.
5. Предварительный двухкаскадный УНЧ на лампе 6Н2П.
6. Оконечный усилитель на лампе 6П14П.
7. Оптический индикатор настройки на лампе 6Е5С.

Выпрямитель селеновый типа АВС-80-200; схема выпрямления - мостовая двухполупериодная.

В приемнике два громкоговорителя. Переключатель рода работы - клавишный.

Габариты приемника: 510 х 360 х 285 мм. Вес 11,5 кг.

Диапазон принимаемых частот:
    1. Длинные волны - стандартные.
    2. Средние волны - стандартные.
    3. Короткие волны - КВ I - 8,5 - 12,1 МГц (36,6 - 24,8 м);
    4. Короткие волны - КВ II - 3,95 - 7,75 МГц (75,9 - 38,6 м);
    5. Ультракороткие волны - УКВ - 64,5 - 73 МГц (4,65 - 4,11 м).

Промежуточная частота 465 кГц для длинных, средних и коротких волн и 8,4 МГц для УКВ диапазона.

Чувствительность (при выходной мощности 50 мВт) на длинных и средних волнах 200 мкВ, на коротких волнах 300 мкВ и на УКВ 10 мкВ. Чувствительность с гнезд звукоснимателя 0,15 В.

Избирательность: Ослабление чувствительности на длинных, средних и коротких волнах при расстройке на +-10 кГц не менее 26 дБ и на УКВ при расстройке на +-250 кГц не менее 20 дБ. Ослабление сигнала по зеркальному каналу не менее 36 дБ на длинных, не менее 20 дБ на средних и не менее 14 дБ на коротких волнах и УКВ.

Частотная характеристика: При приеме длинных, средних и коротких волн диапазон воспроизводимых звуковых частот 100 - 4000 Гц, а при приеме на УКВ - в пределах 100 - 7000 Гц.

Выходная мощность 2 Вт.

Потребляемая мощность 55 Вт.


Особенности схемы


1. Прием УКВ ЧМ радиостанций осуществляется по типовой схеме (отдельный блок УКВ, содержащий УВЧ и преобразователь частоты, затем комбинированный УПЧ и детектор).

2. В УКВ диапазоне гептодная часть лампы 6И1П используется в качестве дополнительного каскада усиления напряжения промежуточной частоты (8,4 МГц).

3. При приеме длинных, средних и коротких волн в УПЧ предусмотрена регулировка полосы пропускания, осуществляемая изменением связи между катушками контуров первого ФПЧ. Эта регулировка производится одновременно с регулированием тембра в области верхних звуковых частот.

4. В качестве регулятора тембра верхних звуковых частот служит переменное сопротивление R30, а регулятора тембра нижних частот - сопротивление R27 в анодной цепи первого каскада предварительного УНЧ.

5. В предварительном усилителе низкой частоты применена отрицательная обратная связь по току (отсутствуют емкости, блокирующие катодные сопротивления); кроме того, напряжение отрицательной обратной связи подается с выхода приемника в цепь сетки второго каскада предварительного УНЧ.


Детали


Высокочастотные катушки. Катушки приемника "Маяк" однотипны с катушками радиолы "Байкал".

Выходной трансформатор. Первичная обмотка имеет 2660 витков провода ПЭЛ 0,12, вторичная - 64 витка ПЭЛ 0,51.

Силовой трансформатор. Сетевая обмотка содержит 2х(588+90) витков провода ПЭЛ 0,31. Повышающая обмотка имеет 1 368 витков ПЭЛ 0,2. Обмотка накала лампы 6Х2П состоит из 35 витков ПЭЛ 0,51, а обмотка накала остальных ламп - из 38 витков ПЭЛ 1,0.

Громкоговорители типа 1ГД-5. Звуковая катушка имеет 32+31 витков провода ПЭЛ 0,12 (сопротивление постоянному току 5,6 Ом).

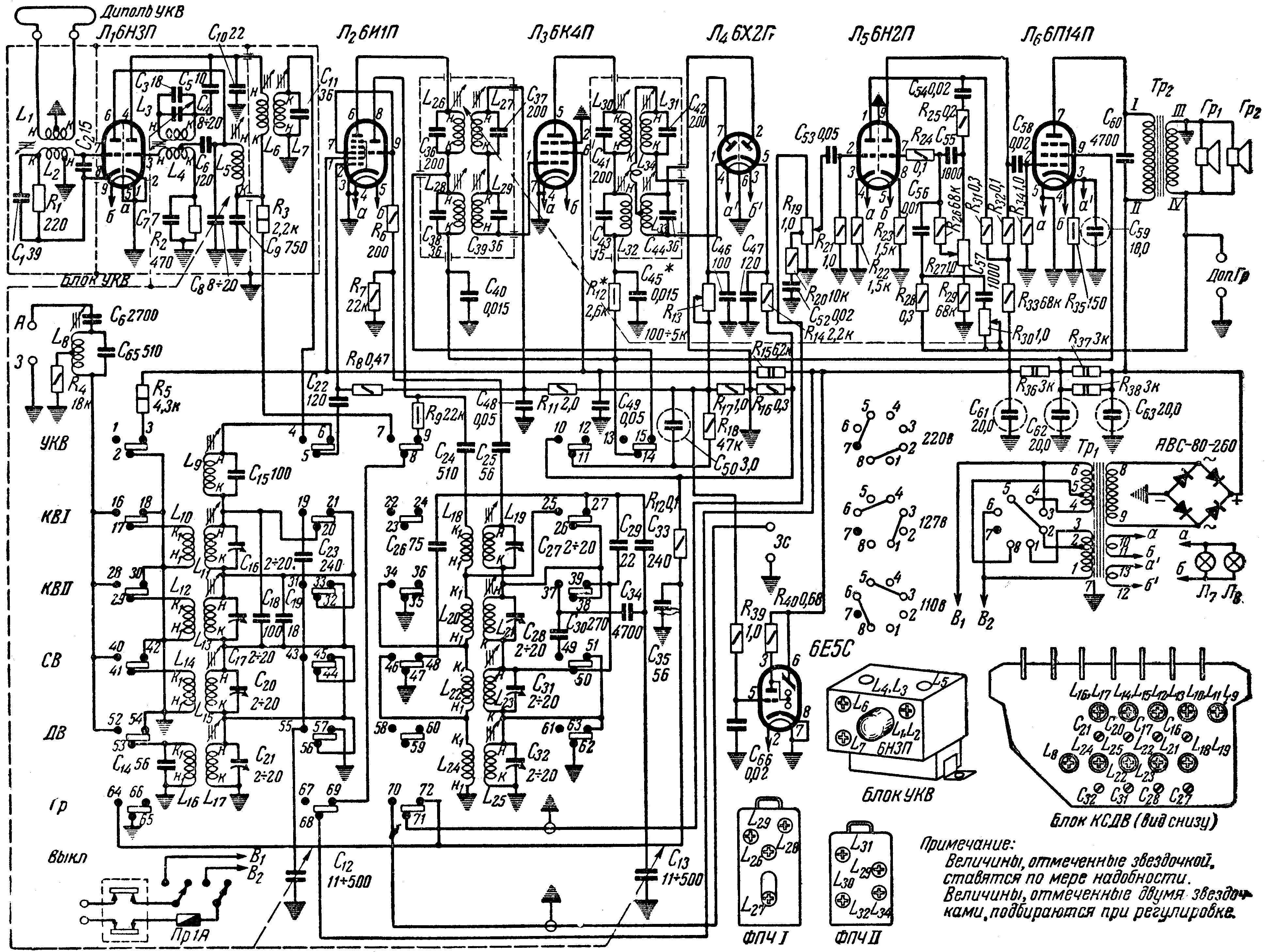

Принципиальная схема радиоприемника "Маяк"


Экранный вариант (150 dpi gray - 320 kb) Принтерный вариант (600 dpi b/w - 372 kb)

Схема в формате DjVu (84 kb)   О формате DjVu





Расположение ламп и деталей на шасси радиоприемника "Маяк"


 Расположение ламп и деталей на шасси радиоприемника 'Маяк'


1 - конденсатор переменной емкости; 2 - электролитические конденсаторы; 3 - блок УКВ.
