Радиоприемник "Нева" ("Маршал-М")

Внешний вид радиоприемника 'Нева'

В конструкции и схеме восьмилампового супергетеродинного приемника "Маршал", выпускавшегося на ленинградском заводе были выявлены некоторые недостатки, заставившие завод заняться его модернизацией. Новый приемник, явившийся результатом этой работы, получил название "Нева" ("Маршал-М").

"Нева" представляет собой восьмиламповый всеволновый супергетеродинный приемник, предназначенный для питания от сети переменного тока напряжением 110 - 127 - 220 В.


Конструкция


Приемник заключен в деревянный ящик горизонтальной конструкции, размеры его 560х372х280 мм. На передней панели находятся четыре ручки, из которых две соединены на одной оси. Левая ручка является регулятором тембра, средняя большая (нижняя) - настройка, средняя малая (верхняя) - переключатель диапазона, правая - регулятор громкости, совмещенная с выключателем сети.

Переключатель диапазонов имеет четыре положения. Три из них соответствуют диапазонам принимаемых волн ДВ, СВ, КВ, а четвертое - переключение схемы на проигрывание граммофонных пластинок от адаптера. Диапазоны приемника переключаются при вращении переключателя слева направо. При самом левом положении включен КВ диапазон. В приемнике три вертикальных шкал, причем освещается только шкала того диапазона, который включен. При крайнем правом положении переключателя диапазонов включается граммофонный адаптер, шкалы при этом не освещаются, но оптический индикатор светится. Все шкалы отградуированы как по длинам волн, так и по частотам.

В приемнике "Нева" имеется один каскад усиления высокой частоты, преобразовательный каскад с отдельным гетеродином, каскад промежуточной частоты, диодный детектор, три каскада усиления низкой частоты и оптический индикатор настройки.

На задней стенке шасси выведены гнезда для антенны и заземления, для дополнительного громкоговорителя и для граммофонного адаптера. Шнур, идущий к адаптеру, должен быть обязательно экранирован и экран присоединен к шасси приемника. Адаптер может не отсоединяться от приемника, так как его включение и отключение производятся переключателем.

Приемник "Нева" может работать от любой, даже очень небольшой комнатной антенны, но для получения лучших результатов завод рекомендует устройство хорошей наружной антенны общей длиной около 30 метров и хорошего заземления

Приемник девятиламповый и имеет следующие каскады:
1. УВЧ на лампе 6К7.
2. Смеситель на лампе 6А8.
3. Гетеродин на лампе 6Ж7.
4. УПЧ на лампе 6К7.
5. Детектор, АРУ и предварительный УНЧ на лампе 6Г7.
6. Оконечный усилитель на лампе 6П3С.
7. Оптический индикатор настройки на лампе 6Е5С.
8. Выпрямитель на лампе 5Ц4С.

Диапазон принимаемых частот.
    1. Длинные волны - 150 - 420 кГц (2000 - 715 м);
    2. Средние волны - 520 - 1500 кГц (577 - 200 м);
    3. Короткие волны: 6 - 19 МГц (50 - 16,8 м).

Промежуточная частота 468 кГц.


Электрические показатели


Чувствительность приемника составляет примерно 10-20 микровольт в диапазонах длинных и средних волн и 15-40 микровольт в коротковолновых диапазонах.

Чувствительность на длинных и средних волнах не хуже 50 мкВ и на коротких волнах не хуже 200 мкВ (фактически порядка 50-100 мкВ). Чувствительность с гнезд звукоснимателя 0,15 - 0,3 В.

Избирательность:
Ослабление чувствительности при расстройке на +-10 кГц не менее 40 дБ на длинных (250 кГц) волнах и 34 дБ на средних (1000 кГц) волнах.
Ослабление сигнала по зеркальному каналу более 80 дБ на длинных (250 кГц), 60 дБ на средних (1000 кГц) и 20 дБ на коротких (20 МГц) волнах.

АРУ обеспечивает изменение напряжения на выходе не более чем на 12-13,5 дБ при изменении напряжения на входе на 60 дБ.

Стабильность частоты гетеродина при прогреве в течение 30 минут на высших частотах всех диапазонов - 0,023 - 0,002 процента.

Номинальное значение выходной неискаженной выходной мощности приемника составляет 4 Вт (при коэффициенте нелинейных искажений порядка 2 процентов). При коэффициенте нелинейных искажений, достигающем 10 процентов, - до 8 Вт.

Частотная характеристика всего электрического тракта охватывает диапазон примерно от 60 до 5000 Гц при неравномерности 12 дБ (при переключателе тембра, установленном на пропускание наиболее широкой полосы):

Полоса пропускания усилителя промежуточной частоты при ослаблении в два раза: при широкой полосе - 11,5 кГц, при узкой полосе - 4,5 кГц.

Потребляемая мощность 85 Вт.


Особенности схемы


Схемы приемников первых выпусков приемника "Нева" несколько отличается от более поздних в своей высокочастотной части.

1. Лампа 6А8 используется в качестве смесителя с отдельным гетеродином.

2. В УПЧ предусмотрена возможность регулирования полосы пропускания за счет дополнительного включения двух витков, с помощью которых усиливается связь между контурами первого ФПЧ.

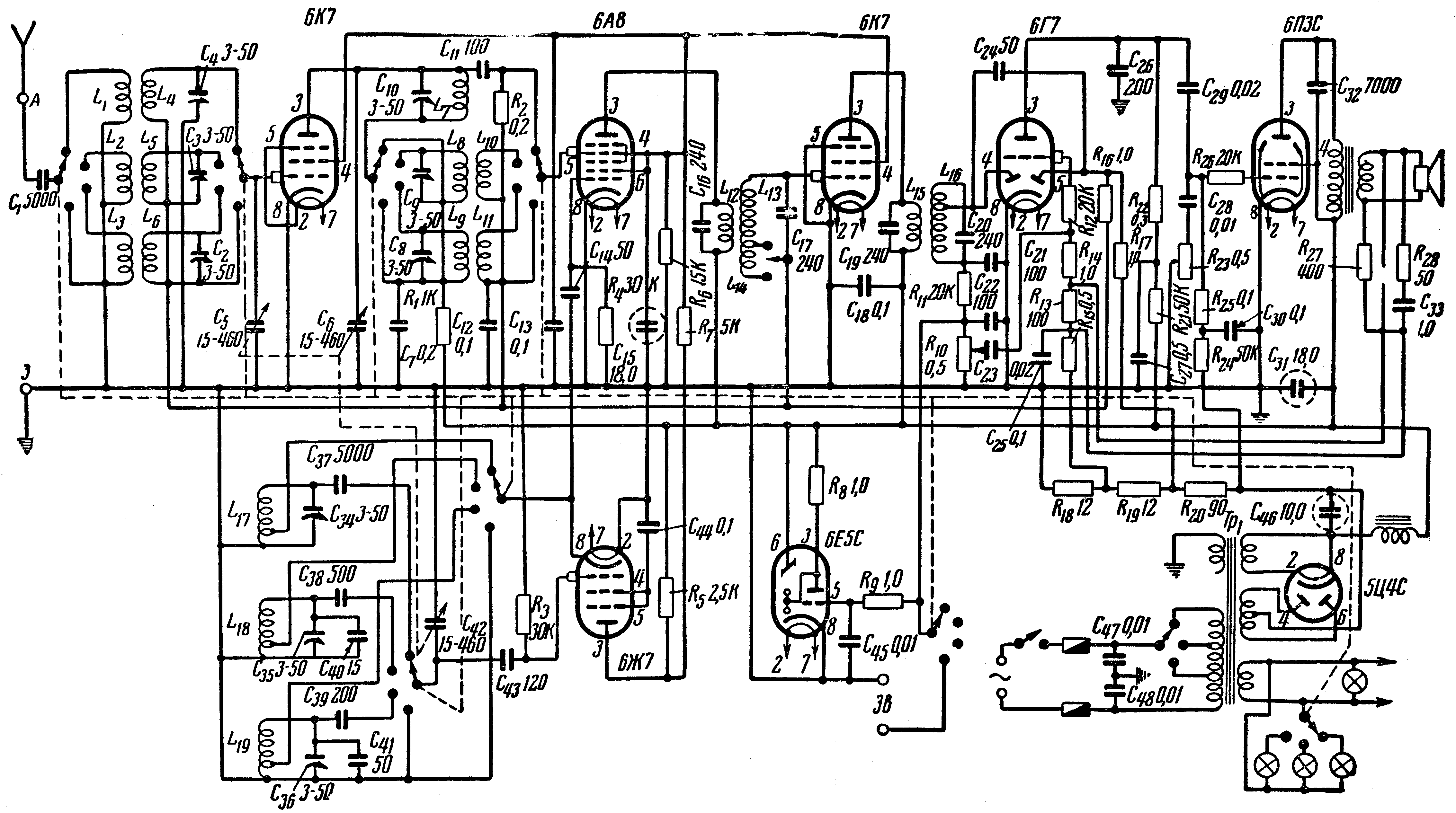

Принципиальная схема радиоприемника "Нева"


Экранный вариант (150 dpi gray - 228 kb) Принтерный вариант (600 dpi b/w - 270 kb)

Схема в формате DjVu (98 kb)   О формате DjVu

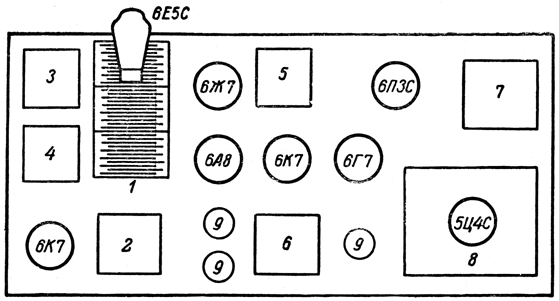

Расположение ламп и деталей на шасси радиоприемника "Нева"


 Расположение ламп и деталей на шасси радиоприемника 'Нева'


1 - конденсаторы переменной емкости; 2 - антенные катушки; 3 - катушки гетеродина; 4 - катушки УВЧ; 5 - 1-й ФПЧ; 6 - 2-й ФПЧ; 7 - выходной трансформатор; 8 - силовой трансформатор; 9 - электролитические конденсаторы.
