Радиоприемник "Нева-52"

Внешний вид радиоприемника 'Нева-52'

Радиоприемник "Нева" выпускался промышленностью без существенных изменений с 1947 года и, естественно, устарел. Его модернизированная модель под названием "Нева-52" начала выпускаться Заводом металлоизделий отдела местной промышленности Ленинградского горисполкома со второго квартала 1952 года.

Радиоприемник "Нева-52" по ряду параметров превышал требования ГОСТа на приемники второго класса, а по некоторым параметрам (ослабление по зеркальному каналу и уход частоты гетеродина) - требования ГОСТа на приемники первого класса. Он отличается от старой модели не только схемой и конструкцией, но и внешним видом. Увеличение габаритов ящика новой модели позволило заметно поднять звуковую отдачу в области низших частот.

В результате конструктивной переработки приемника технология его изготовления значительно упрощена; облегчается в случае необходимости и его ремонт.

Радиоприемник "Нева-51" подвергся дальнейшей модернизации - в схему и конструкцию приемника был внесен целый ряд изменений, повысивших его качество, в частности, силовой трансформатор и кенотрон выделены в отдельный блок, который соединяется с основным шасси жгутом из гибких проводов.

Габариты приемника: 600 х 410 х 380 мм. Вес 22 кг.

Приемник девятиламповый и имеет следующие каскады:
1. Усилитель высокой частоты на лампе 6К3;
2. Смеситель на лампе 6А7;
3. Гетеродин, включенной триодом, на лампе 6А7;
4. Усилитель промежуточной частоты на лампе 6К3;
5. Детектор, АРУ и первый каскад УНЧ на лампе 6Б8С;
6. Второй каскад усиления низкой частоты на лампе 6С5С (6С5);
7. Третий (выходной) каскад усиления низкой частоты на лампе 6П3С;
8. Оптический индикатор настройки на лампе 6Е5С;
9. Выпрямитель - на лампе 5Ц4С.

Диапазон принимаемых частот:
    1. Длинные волны: 150 - 415 кГц (2000 - 725 м);
    2. Средние волны: 520 - 1600 кГц (576 - 187 м);
    3. Короткие волны I: 3,95 - 7,5 МГц (76 - 40 м);
    4. Короткие волны II: 9,1 - 10 МГц (32,9 - 30 м);
    5. Короткие волны III: 11,4 - 12 МГц (26,3 - 25 м).


Электрические показатели


Промежуточная частота 465 кГц.

Чувствительность на всех диапазонах не хуже 50 мкВ.

Избирательность. Ослабление чувствительности при расстройке на +-10 кГц не менее 40 дБ на длинных и 34 дБ на средних волнах. Ослабление сигнала по зеркальному каналу более 60 дБ на длинных, 50 дБ на средних и 25 дБ на коротких волнах.

Частотная характеристика. Полоса пропускания приемника со входа по звуковому давлению при неравномерности 14 дБ для частот выше 250 кГц по техническим условиям лежит в пределах 75 - 5500 Гц. Фактически обеспечивается полоса пропускания от 60 до 6000 Гц. (Норма ГОСТа для приемников второго класса 100 - 4000 Гц).

АРУ обеспечивает изменение напряжения на выходе не более чем на 12 дБ при изменении напряжения на входе на 60 дБ.

Стабильность частоты. Уход частоты гетеродина за 10 мин (после 5-минутного предварительного прогрева) не превышает 0,5 - 1,0 кГц.

Выходная мощность 4 Вт.

Потребляемая мощность 80 Вт.


Схема приемника

Основные особенности схемы модернизированной модели приемника по сравнению со старой моделью "Нева-51":

Во входной цепи на длинноволновом и средневолновом диапазонах применены полосовые фильтры. Связь между их контурами па ДВ индуктивная, на СВ - комбинированная (внешне- и внутриемкостная).

Усилитель высокой частоты выполнен по схеме параллельного питания. На длинных и средних волнах он работает по схеме апериодического усиления: на длинных волнах анодной нагрузкой его лампы является сопротивление R2 и на средних волнах - сопротивление R3.

Применение упомянутых полосовых фильтров и улучшение конструкции блока ВЧ и позволили довести избирательность по зеркальному каналу на всех диапазонах приемника до уровня требований ГОСТа на приемники первого класса и значительно улучшить характеристику верности приемника (особенно на длинных волнах).

Схема гетеродина подвергалась коренной переработке - автотрансформаторная связь заменена трансформаторной, его лампа 6С5С заменена лампой 6А7, так как опыт выпуска приемников "Нева" с гетеродином на лампе 6С5С показал ее повышенную склонность к микрофонному эффекту.

Для улучшения работы системы АРУ введено дополнительное регулирование в первой ступени низкой частоты, в которой работает пентодная часть лампы 6Б8С (с переменной крутизной).

Особенности схемы: во входной цепи в диапазонах длинных и средних волн используются двухконтурные полосовые фильтры, причем на длинных волнах связь между контурами индуктивная, а на средних волнах - емкостная, комбинированная за счет внутренней емкости С17 и внешней С16.

Связь с антенной на длинных волнах и в I-м коротковолновом диапазоне индуктивная, на средних волнах - индуктивно-емкостная и в остальных коротковолновых диапазонах - емкостная.

Схема усиления высокой частоты на длинных и средних волнах апериодическая; анодной нагрузкой для лампы 6К3 служат сопротивления R2 и R3. На коротких волнах усиление резонансное; анодной нагрузкой является настроенный контур. Анодное напряжение на лампу 6К3 подается по схеме параллельного питания.

В качестве смесителя использован гептод 6А7. Гетеродином служит вторая лампа 6А7, включенная триодом.

Напряжение АРУ подается на управляющие сетки ламп 6К3 в УВЧ и УПЧ и на сетку лампы 6А7 смесителя, а также на сетку лампы первого каскада усилителя низкой частоты (пентодной части лампы 6Б8С).


Детали


Выходной трансформатор. Первичная обмотка состоит из 2600 витков провода ПЭЛ 0,23, вторичная - из 81 витка ПЭЛ 1,0. Сердечник из пластин Ш-16, набор 40 мм.

Силовой трансформатор. Сетевая обмотка состоит из 2х(363+57) витков провода ПЭЛ 0,51. Повышающая обмотка имеет 2х960 витков ПЭЛ 0,25. Обмотка накала ламп содержит 23 витка ПЭЛ 1,2, обмотка накала кенотрона - 18 витков ПЭЛ 1,0. Сердечник из пластин Ш-33, набор 52 мм.

Дроссель фильтра Др1 содержит 3000 витков провода ПЭЛ 0,23. Сердечник такой же, как у выходного трансформатора.

Громкоговоритель типа 5ГД-8. Сопротивление звуковой катушки постоянному току 3,4 Ом.

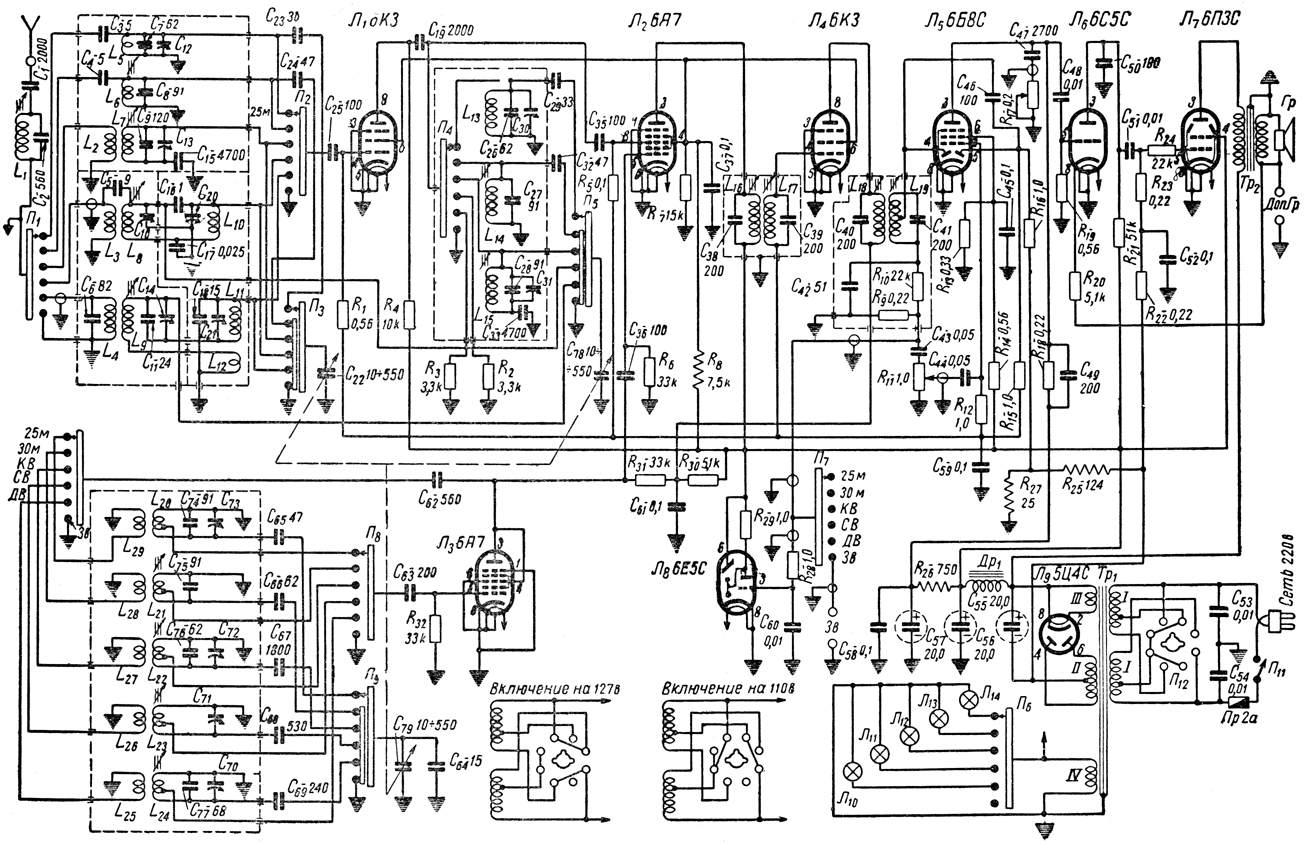

Принципиальная схема радиоприемника "Нева-52"

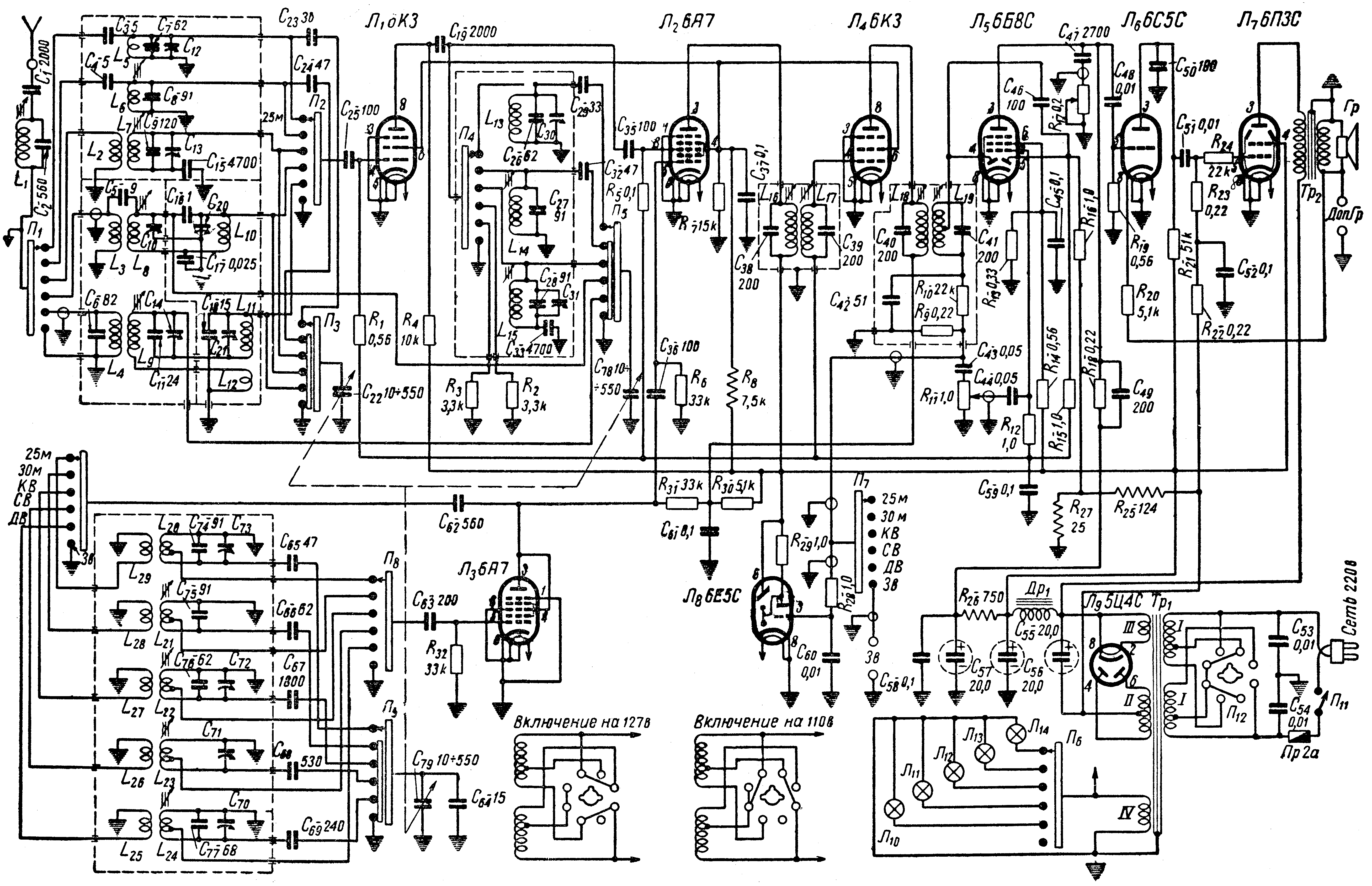

Экранный вариант (150 dpi gray - 390 kb) Принтерный вариант (600 dpi b/w - 444 kb)

Схема в формате DjVu (150 kb)   О формате DjVu

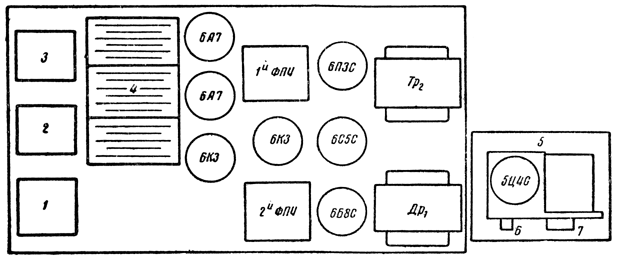

Расположение ламп и деталей на шасси радиоприемника "Нева-52"


 Расположение ламп и деталей на шасси радиоприемника 'Нева-52'


1 - катушки входных цепей; 2 - катушки УВЧ; 3 - катушки гетеродина; 4 - конденсаторы переменной емкости; 5 - силовой трансформатор; 6 - предохранитель; 7 - переключатель напряжения сети.
