Ленинградский завод "Металлоизделий" с 1955 года выпускал модернизированный восьмиламповый приемник "Нева-55". Этот приемник отличался от выпускавшегося ранее девятилампового приемника "Нева-52". В приемнике исключена отдельная лампа гетеродина, дроссель сглаживающего фильтра и проведен ряд изменений схемы и конструкции, вследствие чего улучшились его акустические свойства.
Приемник восьмиламповый и является дальнейшей модернизацией приемника "Нева-52".
Габариты приемника: 600 х 410 х 310 мм, вес 25 кг.
Приемник имеет следующие каскады:
1. УВЧ на лампе 6К3;
2. Преобразователь на лампе 6А7;
3. УПЧ на лампе 6К3;
4. Детектор, АРУ и первый каскад УНЧ на лампе 6Б8С;
5. Второй каскад УНЧ на лампе 6С5С (6С5);
6. Оконечный каскад на лампе 6П3С;
7. Оптический индикатор настройки на лампе 6Е5С;
8. Выпрямитель на лампе 5Ц4С.
Диапазон принимаемых частот:
1. Длинные волны: 415 - 150 кГц, (723 - 2000 м);
3. Средние волны: 160- 1520 кГц (187 - 578 м);
4. Короткие волны I: 3,95 - 7,5 МГц (76 - 40 м);
5. Короткие волны II: 9,2 - 10 МГц (32,7 - 30 м);
6. Короткие волны III: 11,5 - 12,,1 МГц (26 - 24,8 м).
Электрические показатели
Электрические показатели мало отличаются от показателей приемника "Нева-52".
Промежуточная частота 465 кГц.
Чувствительность во всех диапазонах не хуже 80 мкВ. Чувствительность с гнезд звукоснимателя не хуже 0,15 В.
Избирательность. Ослабление чувствительности при расстройке на +/-10 кГц на длинных и средних волнах не менее 46 дБ. Ослабление сигнала по зеркальному каналу более 60 дБ на длинных, более 50 дБ на средних и более 30 дБ на коротких волнах. Ослабление сигнала частоты, равной промежуточной, на частотах 410 и 520 кГц не хуже 40 дБ.
Частотная характеристика. Полоса пропускания всего тракта приемника позволяет воспроизводить частоты 60 - 5500 Гц при неравномерности 14 дБ для частот выше 250 кГи, и 18 дБ для частот ниже 250 кГц.
АРУ обеспечивает изменение напряжения на выходе не более чем на 6 дБ при изменении напряжения на входе на 60 дБ.
Стабильность частоты. Уход частоты гетеродина за 10 мин (после 5-минутного предварительного прогрева) не более 0,5 - 1 кГц во всех диапазонах.
Потребляемая мощность 80 Вт.
Схема приемника
Вследствие применения индуктивно-емкостной связи входного полосового фильтра длинных волн с антенной чувствительность приемника по всему диапазону одинакова.
Фильтр-пробка для сигналов с частотой, равной промежуточной, из цепи антенны перенесен в цепь катода лампы 6КЗ (Л1). Такое включение повысило устойчивость работы усилителя промежуточной частоты.
Функции гетеродина и смесителя объединены в одной лампе 6А7 (Л2). Трансформаторная связь в контурах гетеродина заменена автотрансформаторной. При этом стабильность частоты гетеродина не ухудшилась. Катушки контуров усилителя промежуточной частоты выполнены перекрестной намоткой, что позволило существенно увеличить избирательность приемника по соседнему каналу.
В усилителе низкой частоты произведен ряд изменений, позволивших существенно улучшить качество звучания. При воспроизведении граммзаписи диод лампы 6Б8 с сопротивлением R9 отключается; это позволило, используя пьезоэлектрический звукосниматель, повысить отдачу, особенно в области нижних частот, и снизить коэффициент нелинейных искажений. На входе звукоснимателя введена корректирующая цепь R6, R8, C62, компенсирующая неравномерность частотной характеристики при воспроизведении граммзаписи и подъем нижних звуковых частот. В усилителе низкой частоты введена положительная обратная связь на нижних частотах (с выхода приемника через сопротивление R19 в цепь сетки лампы 6С5). Это также увеличило отдачу в области нижних частот.
В приемнике применен динамический громкоговоритель типа "5ГД-9" с облегченной магнитной системой.
Снижено анодное напряжение для ламп высокочастотного тракта, питание экранных сеток этих ламп производится через гасящее сопротивление R7, в сглаживающем фильтре выпрямителя дроссель заменен активным сопротивлением R31. Во втором звене фильтра установлено сопротивление R26. Вследствие использования больших сопротивлении уровень пульсации на выходе фильтра снизился.
Особенности схемы
Основное отличие от схемы приемника "Нева-52" состоит в исключении лампы отдельного гетеродина; функции преобразователя частоты выполняет одна лампа 6А7.
Во входной части изменен способ связи с антенной в диапазоне длинных волн (применена индуктивно-емкостная связь). Фильтр-пробка перенесен из антенной цепи в цепь катода лампы УВЧ.
В УНЧ изменена схема входа звукоснимателя и введена корректирующая цепь R6R8C62 улучшающая форму частотной характеристики при воспроизведении грамзаписи. Введена также положительная обратная связь на нижних частотах с выхода приемника в цепь сетки лампы 6С5С через сопротивление R19.
Несколько изменена схема питания анодных цепей ламп; напряжение на анод выходной лампы подается до фильтра, и часть первичной обмотки выходного трансформатора используется для компенсации фона.
Детали
Выходной трансформатор. Первичная обмотка состоит из 400+2500 витков провода ПЭЛ 0.2. Вторичная обмотка имеет 80 витков ПЭЛ 0,8 и обмотка для внешнего громкоговорителя 600 витков ПЭЛ 0,15. Сердечник из пластин Ш-16, набор 40 мм.
Силовой трансформатор. Сетевая обмотка состоит из 2х(368+57) витков провода ПЭЛ 0,51. Повышающая обмотка содержит 2х960 витков ПЭЛ 0,25. Обмотка накала ламп имеет 23 витка ПЭЛ 1,25 и обмотка накала кенотрона 18 витков ПЭЛ 1,0. Сердечник из пластин Ш-33, набор 52 мм.

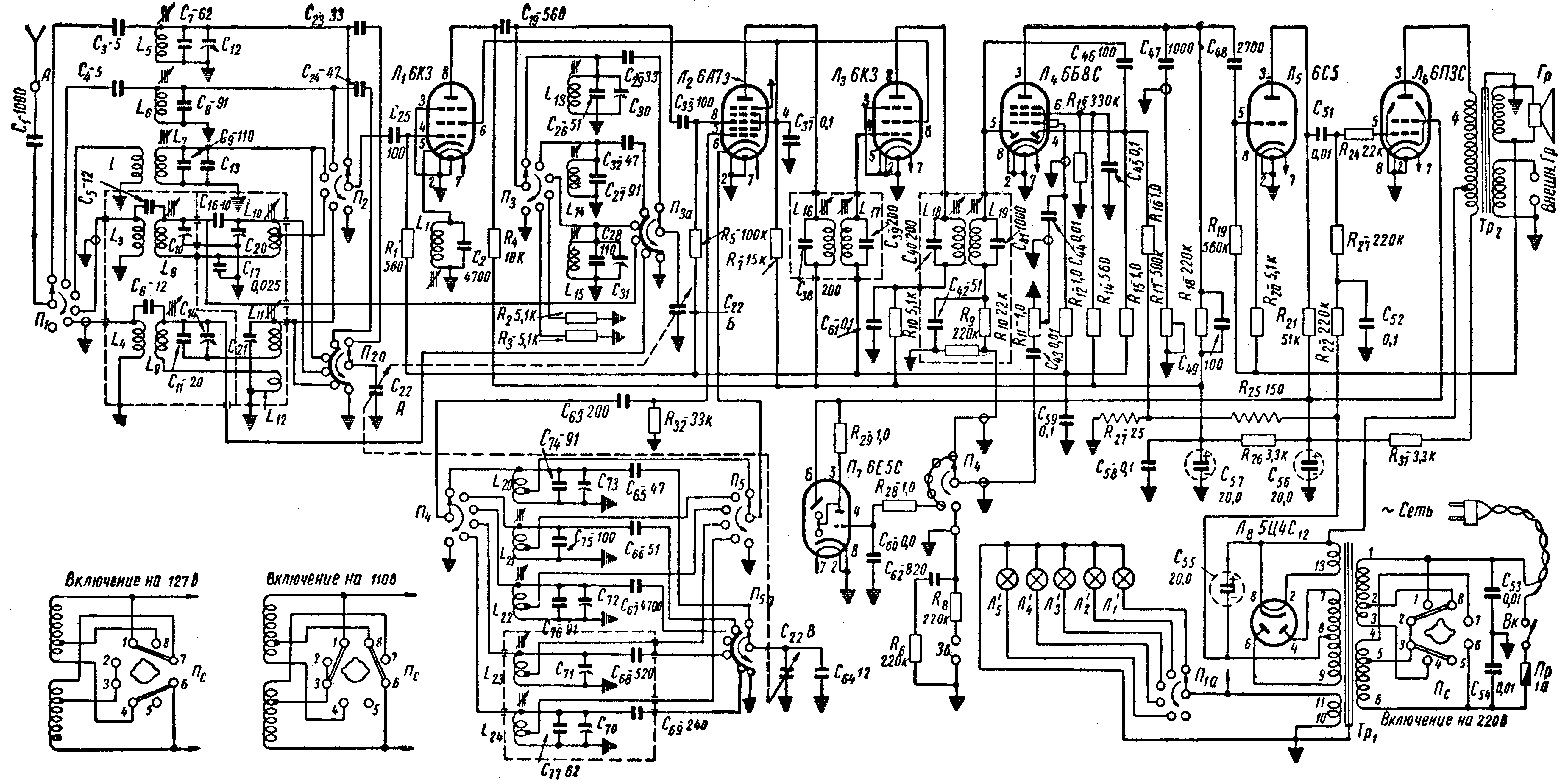

Принципиальная схема радиоприемника "Нева-55"
