Радиола "Урал-47"

Внешний вид радиолы 'Урал-47'

Радиола представляет собой шестиламповый приемник с проигрывающим устройством. Выпускался также приемник "Урал-47", имевший ту же схему и внешний вид, но без откидной верхней крышки футляра. Блок питания смонтирован на отдельном шасси, которое помещается рядом с основным и соединяется с ним при помощи кабеля.

На лицевой стороне приемника имеется четыре ручки управления: левая крайняя - регулятор громкости, вторая слева - выключатель сети и переключатель рода работы (прием-граммофон), правая крайняя - регулятор тембра, вторая права - переключатель диапазонов волн. Ручка настройки приемника находится на правой боковой стенке ящика.

Для воспроизведения записи граммофонных пластинок необходимо ручку переключателя рода работы (вторая слева) повернуть влево до упора. При этом лампочки, освещающие шкалу приемника, погаснут, но оптический индикатор настройки (лампа 6Е5С) останется включенным.

После включения граммафонной части радиолы необходимо сообщить вращательное движение мотору, так как примененный в радиоле синхронный мотор сам во вращение не приходит, а только поддерживает сообщенное ему вращательное движение.

Громкость и тембр воспроизведения граммафонной записи регулируются теми же ручками, что и при приеме.

Для улучшения качества звучания в цепи адаптера приемника применен специальный фильтр, улучшающий частотную характеристику адаптера и зависящий от системы адаптера (электромагнитный или пьезо-электрический), примененного в радиоле.

На заднюю стенку шасси приемника вынесены клеммы "антенна", "земля" и гнезда для подключения дополнительного репродуктора.

Приемник имеет следующие каскады:
1. Преобразователь частоты на лампе 6А7.
2. УПЧ на лампе 6К7.
3. Детектор, АРУ и первый каскад УНЧ на лампе 6Г7.
4. Оконечный усилитель на лампе 6Ф6С.
5. Оптический индикатор настройки на лампе 6Е5С.
6. Выпрямитель на лампе 5Ц4С.

Диапазон принимаемых частот.
    1. Длинные волны: 150 - 420 кГц (2000 - 715 м);
    2. Средние волны: 520 - 1500 кГц (577 - 200 м);
    3. Короткие волны: 4,4 - 15,5 МГц (68,2 - 19,35 м).

Имеется информация о том, что в некоторых сериях приемника "Урал-47" коротковолновый диапазон отличался от имеющегося в радиоле: 4,4 - 12,0 МГц (68,2 - 25,00 м).


Электрические показатели


Промежуточная частота 467 кГц.

Чувствительность во всех диапазонах не хуже 200 мкВ (порядка 50 - 100 мкВ на длинных, 80 - 110 мкВ на средних и 70 - 110 мкВ на коротких волнах). Чувствительность с гнезд звукоснимателя 0,25 В.

Избирательность. Ослабление чувствительности при расстройке на +-10 кГц на длинных и средних волнах не менее 26 дБ. Ослабление сигнала по зеркальному каналу на длинных волнах более 36 дБ, на средних более 30 дБ и на коротких более 12 дБ.

АРУ обеспечивает изменение напряжения на выходе не более чем на 6 дБ при изменении напряжения на входе на 26 дБ.

Частотная характеристика всего электрического тракта (кривая верности) обеспечивает прохождение частот от 70 до 3500 Гц, при неравномерности не более +-6 дБ.

Выходная мощность 4 Вт при коэффициенте нелинейных искажений 10%.

Потребляемая мощность 100 Вт при прослушивании грамзаписей и 80 Вт при приеме радиостанций.


Особенности схемы


В низкочастотной части регулирование тембра осуществляется переменным сопротивлением, входящим в цепь отрицательной обратной связи (в оконечном каскаде), которая состоит из конденсатора С30, сопротивления R15 и сопротивления R13, шунтированного конденсатором С27. С ручкой плавного регулятора тембра объединен выключатель, замыкающий конденсатор С24 в корректирующей цепи регулятора громкости. В крайнем положении, ручки регулятора тембра этот выключатель находится в разомкнутом положении, и конденсатор С24 включен. Это приводит к некоторому срезанию самых низких частот, желательному при воспроизведении речевых передач. В области верхних звуковых частот характеристика такого устройства максимально широка. При вращении ручки выключатель сначала замыкает накоротко конденсатор С34, т.е. приводит к подъему нижних звуковых частот, а затем начинает срезать частотную характеристику со стороны верхних частот.

Поскольку к гнездам для отдельного громкоговорителя выведены непосредственно концы первичной обмотки выходного трансформатора, которая при включении штепсельной вилки автоматически отключается, включение такого громкоговорителя следует производить только через соответствующий трансформатор. Собственный громкоговоритель при этом не работает.


Детали

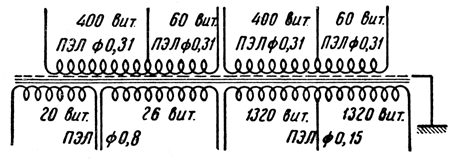

Схема и данные обмоток силового трансформатора радиолы 'Урал-47' Силовой трансформатор. Сердечник 13,44 см кв. Сетевая обмотка 2х(400+60) витков провода ПЭЛ 0,31 (напряжение 110-127-220 В). Повышающая обмотка 2х1320 витков провода ПЭЛ 0,15. Обмотка накала кенотрона 20 витков провода ПЭ 0,8. Обмотка накала ламп 26 витков провода ПЭЛ 0,8.

Выходной трансформатор. Первичная обмотка состоит из 2700 витков провода ПЭЛ 0,15, а вторичная - из 63 витков ПЭЛ 0,69.

Динамический громкоговоритель. Звуковая катушка содержит 65 витков провода ПЭЛ 0,20 (сопротивление постоянному току 3 Ом). Катушка подмагничивания громкоговорителя имеет 14400 витков ПЭЛ 0,2 (сопротивление 1200 Ом).

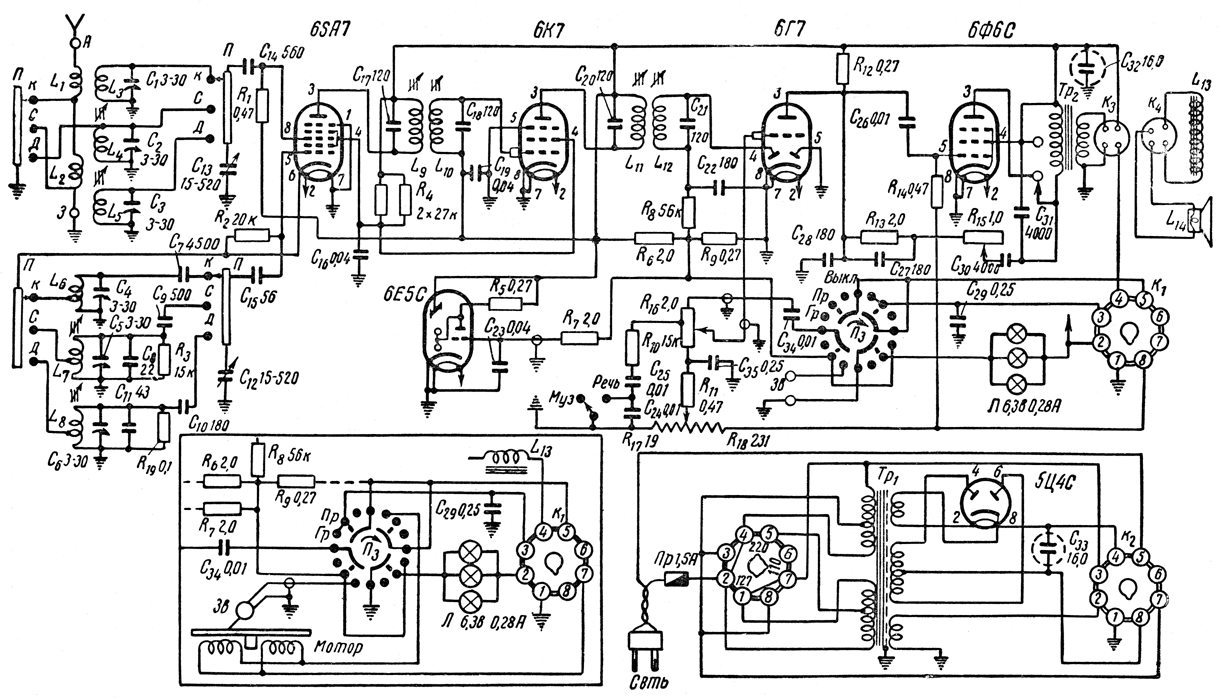

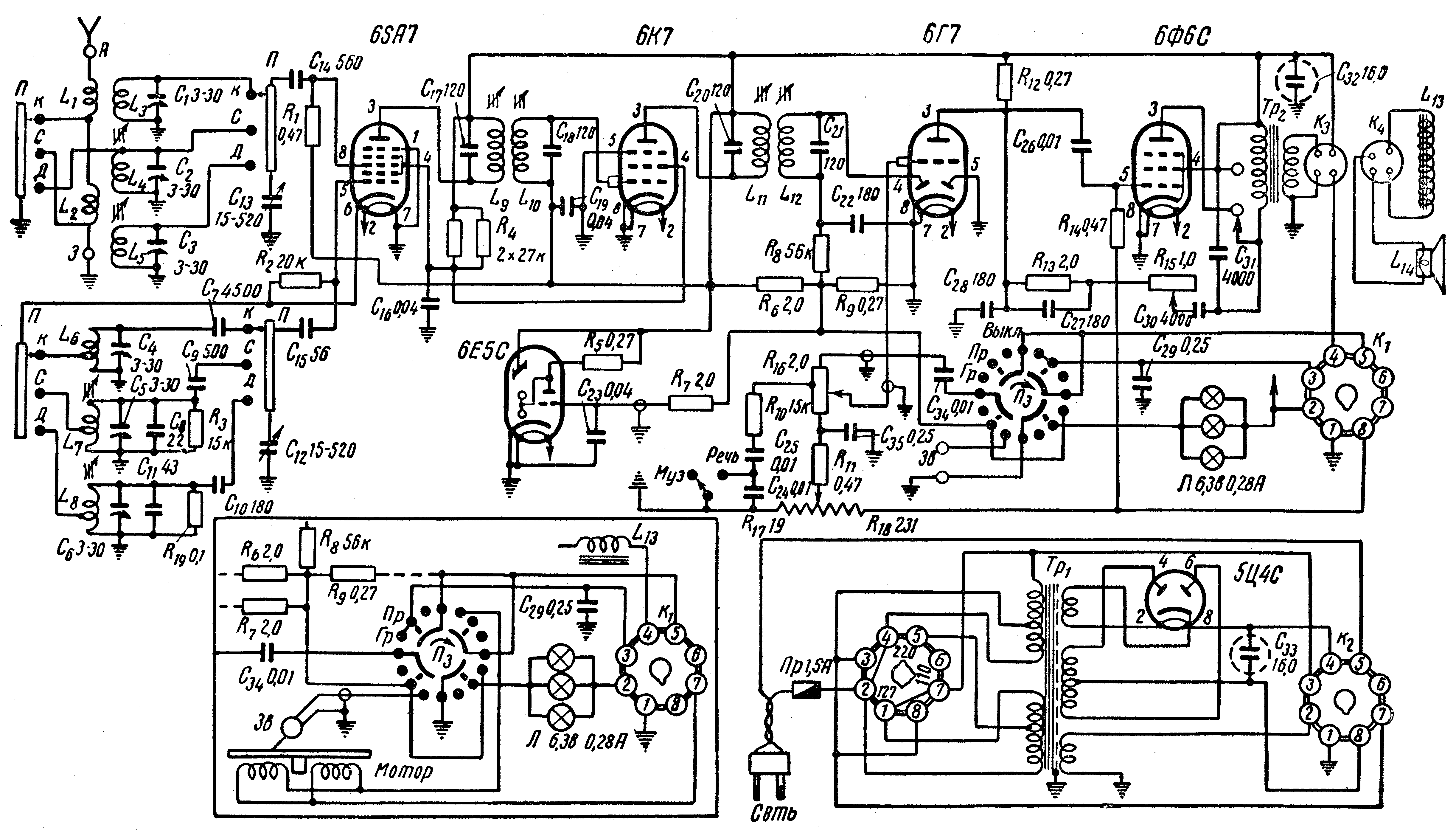

Принципиальная схема радиолы "Урал-47"


Экранный вариант (150 dpi gray - 256 kb) Принтерный вариант (600 dpi b/w - 282 kb)

Схема в формате DjVu (67 kb)   О формате DjVu

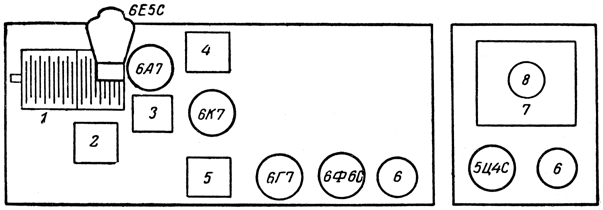

Расположение ламп и деталей на шасси радиолы "Урал-47"


 Расположение ламп и деталей на шасси радиолы 'Урал-47'


1 - конденсаторы переменной емкости; 2-5 - контуры высокой и промежуточной частот; 6 - электролитические конденсаторы; 7 - силовой трансформатор, 8 - переключатель напряжения сети.
