Радиола "Урал-49"

Внешний вид радиолы 'Урал-49'

Настольная радиола "Урал-49" представляет собой дальнейшую модернизацию радиолы "Урал-47" и состоит из шестилампового супергетеродинного приемника и устройства для проигрывания граммпластинок, смонтированных в одном ящике.

По сравнению с выпускавшейся ранее радиолой "Урал-47" в радиоле "Урал-49" имеется ряд конструктивных изменений. В первую очередь это коснулось внешнего оформления, которое в радиоле "Урал-49" значительно улучшено. Так, например, ручки управления были заменены на более удобные и красивые.

Радиола имеет пять ручек управления, из которых четыре расположены на передней панели, а пятая, служащая для настройки приемника, - справа на боковой стенке.

Монтаж радиолы "Урал-49" выполнен на одном шасси вместо двух раздельных шасси приемника и блока питания радиолы "Урал-47". Это позволило упростить сборку и монтаж. Конструктивным изменениям подверглись шкальное устройство (в новом исполнении оно исключает возможность быстрого перетирания тросика) и колодка переключения напряжения сети - она перенесена с верхней крышки силового трансформатора на боковую, что оказалось более удобным в эксплуатации.

Оформлена радиола "Урал-49" в полированном фанерном ящике с открывающейся верхней крышкой, под которой в радиолах первых выпусков расположен синхронный электромотор типа СМ-1 и электромагнитный звукосниматель типа AM, смонтированных на деревянной панели. Включение звукоснимателя и электродвигателя производится отдельным переключателем.

Шкала приемника вертикальная, прямоугольной формы; слева в верхней части шкалы размещен оптический указатель настройки - лампа 6Е5С. В положении переключателя П2 "прием" подсвечивается тремя лампочками, в положении переключателя П2 "воспроизведение граммпластинок" лампочки подсвета шкалы выключаются, но остается включенным оптический указатель настройки, что свидетельствует о включении граммофонной части радиолы. Стрелка - указатель настройки - перемещается за шкалой; она окрашена в красный цвет и видна в просветах шкалы.

В 1950 г. конструкция радиолы "Урал-49" была вновь модернизирована. Одновременно подверглась изменениям и ее электрическая схема, в которой некоторые элементы были изъяты или заменены другими. Детали, имевшиеся в образцах выпуска 1949-1950 гг. и изъятые в последующем, отмечены крестами на схеме, приведенной на нашем сайте.

В модернизированной радиоле проигрывающее устройство полностью изменено. Проигрывающее устройство также собрано на отдельной металлической панели, укрепленной под откидывающейся верхней крышкой футляра. В нем применяются асинхронный электродвигатель типа ДАГ с диском и электромагнитный звукосниматель типа ЗС. Кроме того, введен автостоп, связанный с рычагом звукоснимателя и автоматически включающий и выключающий питание электродвигателя в зависимости от положения, в котором находится звукосниматель относительно граммофонной пластинки.

Размер ящика 630х290х373 мм (в модернизированном варианте - 549х393х310 мм), вес 24 кг.

Приемник имеет следующие каскады:
1. Преобразователь частоты на лампе 6А7.
2. УПЧ на лампе 6К3.
3. Детектор, АРУ и предварительный УНЧ на лампе 6Г7.
4. Оконечный усилитель на лампе 6П6С.
5. Оптический индикатор настройки на лампе 6Е5С.
6. Выпрямитель на лампе 5Ц4С.

Приемник радиолы имеет следующие диапазоны:
    1. Длинноволновый - 2000 - 715 м (150 - 410 кГц);
    2. Средневолновый - 540 - 200 м (520 - 1500 кГц);
    в модернизированном варианте - 577 - 187 м (520 - 1600 кГц);
    3. Коротковолновый - 68 - 19 м (4,5 - 15,5 МГц);
    в модернизированном варианте 75 - 24 м (4 -12,5 МГц).


Электрические показатели


Промежуточная частота равна 465 кГц.

Чувствительность на длинных и средних волнах не хуже 250 мкВ и на коротких не хуже 300 мкВ. Чувствительность с гнезд звукоснимателя не хуже 0,26 В.

Избирательность. Ослабление чувствительности при расстройке на +-10 кГц не менее 26 дБ. Ослабление сигнала по зеркальному каналу - более 26 дБ на длинных и средних волнах и более 12 дБ на коротких.

АРУ обеспечивает изменение напряжения на выходе не более чем на 10 дБ при изменении напряжения на входе 26 дБ.

Уход частоты гетеродина после первых 15 минут работы на высших частотах длинноволнового и средневолнового диапазонов - 0,6 кГц и на высшей частоте коротковолнового диапазона - 6,18 кГц.

Частотная характеристика. Полоса пропускания всего тракта радиолы обеспечивает воспроизведение частот 100 - 4000 Гц при неравномерности 20 дБ. Полоса частот, пропускаемая низкочастотной частью радиолы, включая звукосниматель и громкоговоритель (снималась с помощью частотных пластинок) - 90 - 4000 Гц при неравномерности 15 дБ (снятие частотных характеристик производилось по звуковому давлению).

Номинальная выходная мощность составляет 2 Вт при коэффициенте нелинейных искажений, не превышающем 7 процентов.

Радиола "Урал-49" рассчитана на питание от осветительных сетей переменного тока, напряжением 110, 127 и 220 В. Мощность, потребляемая при работе приемника - 80 Вт, при воспроизведении граммофонных пластинок - 100 Вт (при асинхронном двигателе 110 Вт).


Особенности схемы


Первая лампа - 6A7 является преобразователем, вторая лампа - 6K3 - усиливает промежуточную частоту. Диодная часть третьей лампы 6Г7 работает в детекторной ступени, а ее триодная часть в ступени предварительного усиления низкой частоты, четвертая лампа 6П6С является выходной, шестая 6Е5 - оптическим указателем настройки. Пятая лампа - кенотрон 5Ц4С - работает в двухполупериодном выпрямителе приемника.

Входная цепь приемника выполнена по схеме индуктивной связи антенной цепи с колебательным контуром. Катушка связи L2 - общая для диапазона длинных и средних волн - намотана на одном каркасе с катушками L4 и L5.

Гетеродин приемника собран по трехточечной схеме с индуктивной обратной связью. Для улучшения стабильности частоты гетеродина на коротких волнах в схеме предусмотрена температурная компенсация с помощью керамического конденсатора С1.

В лампе 6Г7 используется лишь один диод, второй диод соединен с землей. Постоянная составляющая выпрямленного напряжения через сопротивление R7 подается на управляющие сетки ламп 6Е5C, 6K3 и 6A7. В приемнике применено АРУ без задержки.

Напряжение звуковой частоты снимается с сопротивления R10 и подается на сетку триода 6Г7. Подключение звукоснимателя осуществляется переключателем П2. Переключатель П2 имеет три положения: "выключено", "прием" и "воспроизведение граммпластинок". Вход звукоснимателя для снижения шипения пластинки зашунтирован постоянным конденсатором С34.

Напряжение смещения на сетку лампы 6Г7 снимается с сопротивления R11 через развязывающую цепь R13, С22. Это напряжение (порядка 1,5 В) получается на сопротивлении R11 за счет постоянной составляющей общего анодного тока.

В радиоле "Урал-49", в отличие от радиолы "Урал-47", в оконечной ступени применена лампа 6П6С с автоматическим смещением в цепи катода (сопротивление R12).

С анода лампы 6П6С на ее управляющую сетку через цепь из сопротивлений и емкостей подается отрицательная обратная связь. Такая схема с помощью подбора величин R17, R18 и С28 позволяет осуществить коррекцию частотной характеристики в довольно широких пределах. Кроме того, отрицательная обратная связь значительно снижает нелинейные искажения усилителя.

В радиоле предусмотрена возможность включения дополнительного громкоговорителя, для чего от части первичной обмотки выходного трансформатора сделаны выводы. К ним можно подсоединить любой громкоговоритель, предназначенный для работы от радиотрансляционной сети.

Цепь регулировки тембра состоит из конденсатора С23 и переменного сопротивления R16, она подключена к аноду лампы 6Г7.

Выпрямитель двухполупериодный. Специального дросселя фильтра в схеме нет. Выходная лампа питается непосредственно от конденсатора фильтра С33, а остальные лампы - через сглаживающее сопротивление R22 и часть обмотки выходного трансформатора, являющейся как бы продолжением его первичной обмотки. Эта часть обмотка служит для компенсации фона переменного тока.

Электродвигатель подключен к силовому трансформатору Тр1 так, что при переключении на любое из питающих напряжений к нему подводится всегда 110 В.

Переключение радиолы применительно к различным напряжениям сети производится установкой колодки переключателя напряжений в соответствующее положение.


Детали


Схема и данные обмоток силового трансформатора радиолы 'Урал-49'Выходной трансформатор: железо Ш-19, сечение сердечника 4 см кв. Первичная обмотка - 85+570+2043 витков ПЭЛ 0,15, вторичная обмотка - 73 витка ПЭЛ 0,8.

Схема и данные обмоток выходного трансформатора радиолы 'Урал-49'Силовой трансформатор: сердечник из пластин Ш-32, набор 39 мм. Обмотка I - 400+60 витков провода ПЭЛ 0,31 (127 В, сопротивление по постоянному току 15+2,3 Ом), обмотка II - 604-403 витков провода ПЭЛ 0,31 (127 В, сопротивление по постоянному току 2,8+17 Ом) , обмотка III - 1050х2 витков провода ПЭЛ 0,2 (2х250 В, сопротивление по постоянному току 230+230 Ом), обмотка IV - 27 витков провода ПЭЛ 0,8 (6,3 В, сопротивление по постоянному току 0,26 Ом), обмотка V - 21 витков провода ПЭЛ 0,8 (5 В, сопротивление по постоянному току 0,24 Ом).

Динамический громкоговоритель типа 2ГДМ-3 с постоянным магнитом с диффузором диаметром 200 мм. Его номинальная мощность равна 3 Вт. Звуковая катушка имеет 66 витков провода ПЭЛ 0,18 (сопротивление по постоянному току 3,8 Ом).


Комментарий редакции журнала "Радио" (1950. - No 1. - С.29-31, 45)


Проведенные заводом изменения улучшили электрическую схему и конструкцию радиолы "Урал 49" по сравнению с радиолой "Урал 47". Но конструкторы радиолы упустили некоторые технические мелочи, например, можно было бы применить автоматический запуск граммофонного мотора и автоматическую его остановку по окончании проигрывания граммофонной пластинки.

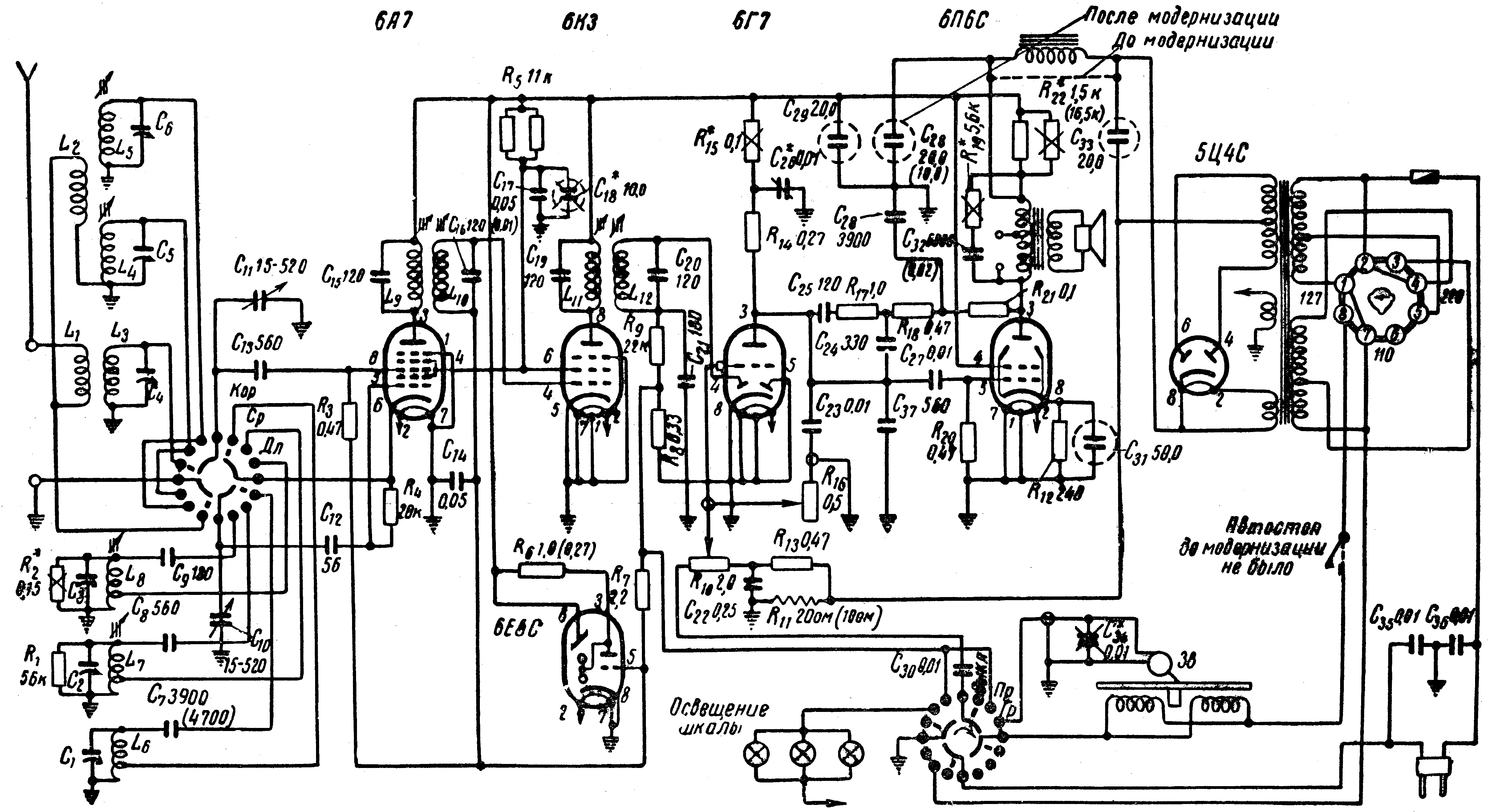

Принципиальная схема радиолы "Урал-49"


Экранный вариант (150 dpi gray - 242 kb) Принтерный вариант (600 dpi b/w - 274 kb)

Схема в формате DjVu (64 kb)   О формате DjVu

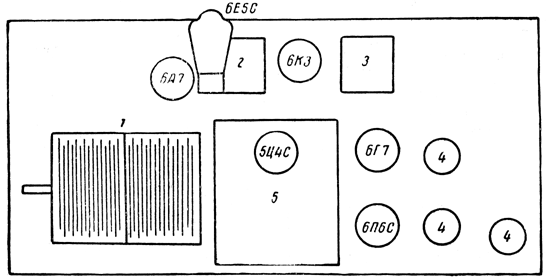

Расположение ламп и деталей на шасси радиолы "Урал-49"


 Расположение ламп и деталей на шасси радиолы 'Урал-49'


1 - конденсаторы переменной емкости; 2 - 1-й ФПЧ, 3 - 2-й ФПЧ; 4 - электролитические конденсаторы; 5 - силовой трансформатор.

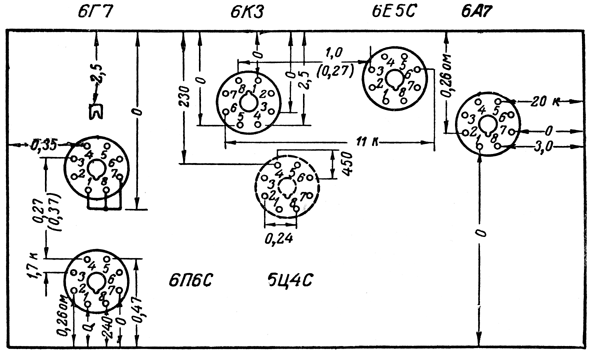

Схема проверки сопротивлений приемника "Урал-49"


 Схема проверки сопротивлений приемника 'Урал-49'
