Радиола "Урал-52"

Внешний вид радиолы 'Урал-52'

Радиола "Урал-52" выпускалась Сарапульским радиозаводом и являлась новой моделью широко известной серии 6-ламповых радиол "Урал-47", "Урал-49" и отличается от предыдущей модели рядом изменений в электрической схеме, чем удалось повысить электрические и акустические качества до норм, предусмотренных ГОСТ-5651-51 на радиовещательные приемники второго класса.

Внешнее оформление и конструкция радиолы сохранены прежние, лишь ее высокочастотная часть (цепи антенны, входные контуры и контуры гетеродина) смонтирована в виде отдельного блока, а электропроигрыватель снабжен регулирующим приспособлением позволяющим точно устанавливать момент срабатывания автостопа при проигрывании граммпластинок любого диаметра.

Приемник имеет следующие каскады:
1. Преобразователь частоты на лампе 6А7.
2. УПЧ на лампе 6К3.
3. Детектор, АРУ и предварительный УНЧ на лампе 6Г2.
4. Оконечный усилитель на лампе 6П3С.
5. Оптический индикатор настройки на лампе 6Е5С.
6. Выпрямитель на лампе 5Ц4С.

Диапазон принимаемых частот.
    1. Длинные волны - 150 - 415 кГц (2000 - 723 м);
    2. Средние волны - 520 - 1600 кГц (577 - 187 м);
    3. Короткие волны I - 3,95 - 7,5 МГц (76 - 40 м)
    4. Короткие волны II - 9,5 - 12,1 МГц (31 - 24,9 м).


Электрические показатели


Промежуточная частота - 465 кГц.

Чувствительность на длинных и средних волнах не хуже 200 мкВ и на коротких волнах не хуже 300 мкВ.

Избирательность. Ослабление чувствительности при расстройке на +/-10 кГц на длинных и средних волнах не менее 26 дБ. Ослабление сигнала по зеркальному каналу на длинных волнах более 36 дБ, на средних более 32 дБ и на коротких более 12 дБ.

Уход частоты гетеродина за 10 минут (через 5 минут после включения) на частоте 7,5 МГц.

Частотная характеристика. Полоса пропускания всего тракта радиолы обеспечивает воспроизведение частот 100 - 4000 Гц при неравномерности 18 дБ на частотах сигнала ниже 250 кГц и 14 дБ - на частотах выше 250 кГц.

Выходная мощность: 1,5 Вт при коэффициенте нелинейных искажений не более 7% для всего тракта на частотах выше 200 Гц.

Потребляемая мощность при проигрывания граммпластинок - 110 Вт и при прослушивании радиостанций - 80 Вт.


Схема


В схему радиолы "Урал-52" внесены следующие изменения и дополнения. Вместо имевшегося в старой модели радиолы одного коротковолнового диапазона введены два полурастянутые: 3,95 - 7.5 МГц (76 - 40 м) и 9,5 - 12,1 МГц (31 - 24,9 м); для ослабления помех на промежуточной частоте при приеме на длинных и средних волнах в антенную цепь включается фильтр L1C1, настроенный на частоту 465 кгц. Благодаря весьма высокой добротности (большая индуктивность его катушки, применение литцендрата для ее обмотки, малая емкость) резонансное сопротивление этого фильтра очень мало, а резонансная кривая - весьма узка. Поэтому он сильно шунтирует вход приемника на частоте 465 кГц и совершенно не влияет на прохождение частот, близких к промежуточной.

Для повышения чувствительности, избирательности и качества воспроизведения радиопередач в радиоле "Урал-52" применены фильтры промежуточной частоты, обладающие большой добротностью; это позволило улучшить резонансную кривую всего тракта промежуточной частоты, т.е. более приблизить ее по форме к прямоугольной с сохранением достаточно широкой полосы.

Связь антенны с входными контурами радиолы на всех диапазонах индуктивная. Конденсатор С22 служит для ослабления зеркального канала па верхнем конце диапазона ДВ; совместно с антенным фильтром он резко ослабляет прохождение частот, близких к зеркальному каналу, т.е. частот 1200 - 1500 кГц. При приеме на средних волнах катушка антенной связи L2 длинноволнового диапазона закорачивается на землю через катушку L8 гетеродина коротких волн. На диапазонах КВ-1 и КВ-2 катушки антенной связи L2 и L4 замыкаются накоротко и работает только катушка L6. Во входном контуре на обоих коротковолновых диапазонах используется катушка L7.

Гетеродин радиолы выполнен по обычной трехточечной схеме с катодной связью, причем на обоих KB диапазонах используется катушка L8.

Напряжение ВЧ на детектор задержанной АРУ подается с анода лампы 6КЗ, а не со второго контура, нагруженного на основной детектор. Это, с одной стороны, выравнивает нагрузки на первый и второй контуры фильтра промежуточной частоты и улучшает симметричность резонансной кривой, а с другой стороны, - повышает эффективность действия АРУ.

Усилитель низкой частоты также подвергнут переработке. Лампы 6Г7 и 6П6С заменены соответственно лампами 6Г2 я 6П3С. Триодная часть лампы 6Г2 (одноцокольный двойной диод-триод) дает по сравнению с 6Г7 большее усиление. Замена лампы 6П6С на 6ПЗС повысила фактическую неискаженную мощность приемника.

Чувствительность со входа звукоснимателя также повышена и лежит практически в пределах 140 - 170 мВ. Поэтому "Урал-52" обеспечивает более громкое воспроизведение граммзаписи, чем старые модели этой радиолы.


Особенности схемы


В предварительном усилителе низкой частоты используется триодная часть лампы 6Г2. Кроме основной цепи отрицательной обратной связи С44R17C41R16, напряжение обратной связи снимается с сопротивления R14 в анодной цепи лампы 6ПЗС и подается в цепь управляющей сетки той же лампы через конденсатор С38 и сопротивление R13. При воспроизведении грамзаписи параллельно им подключаются С37 и R12, что изменяет ширину полосы пропускания. Плавная регулировка тембра осуществляется за счет отрицательной обратной связи при помощи переменного сопротивления R18 в цепи управляющей сетки лампы 6П3С.

Как видно из схемы переключателя рода работы ПРР во время радиоприема напряжение обратной связи подается в цепь управляющей сетки лампы 6П3С с сопротивления R14 через цепочку С38R18. При переключении же радиолы на воспроизведение граммзаписи к этой цепочке подключается параллельная цепочка R12C37, чем достигается нужное изменение ширины полосы.

Необходимая форма частотной характеристики для радиоприема устанавливается подбором емкости конденсатора С38 и величины сопротивления R13. А для воспроизведения граммзаписи - подбором емкости конденсатора С37 и величины сопротивления R12.

Основная цепь обратной связи, состоящая из С44, R17, C41, R16 не переключается. Плавная регулировка тембра осуществляется потенциометром R18.


Детали


Выходной трансформатор. Первичная обмотка состоит из 2045+655 витков провода ПЭЛ 0,15 (сопротивление 410 Ом), вторичная - из 73 витков ПЭЛ 0,8 (сопротивление 0,3 Ом).

Силовой трансформатор. Сетевая обмотка состоит из 2х(400+60) витков провода ПЭЛ 0,31. Повышающая обмотка содержит 2х1100 витков ПЭЛ 0,2. Обмотка накала ламп имеет 24 витка ПЭЛ 1,0 и обмотка накала кенотрона - 19 витков ПЭЛ 0,8.

Дроссель. Обмотка состоит из 2500 витков провода ПЭЛ 0,2 (сопротивление 190 Ом).

Громкоговоритель типа 3ГД-3. Звуковая катушка содержит 62 витка провода ПЭЛ 0,18 (сопротивление по постоянному току 3,4 Ом).

Электродвигатель типа ДАГ. Обмотка имеет 1750 витков провода ПЭЛ 0,25 (сопротивление 90 Ом).

Звукосниматель электромагнитного типа. Катушка содержит 6500 витков провода ПЭЛ 0,05 (сопротивление 2250 Ом).

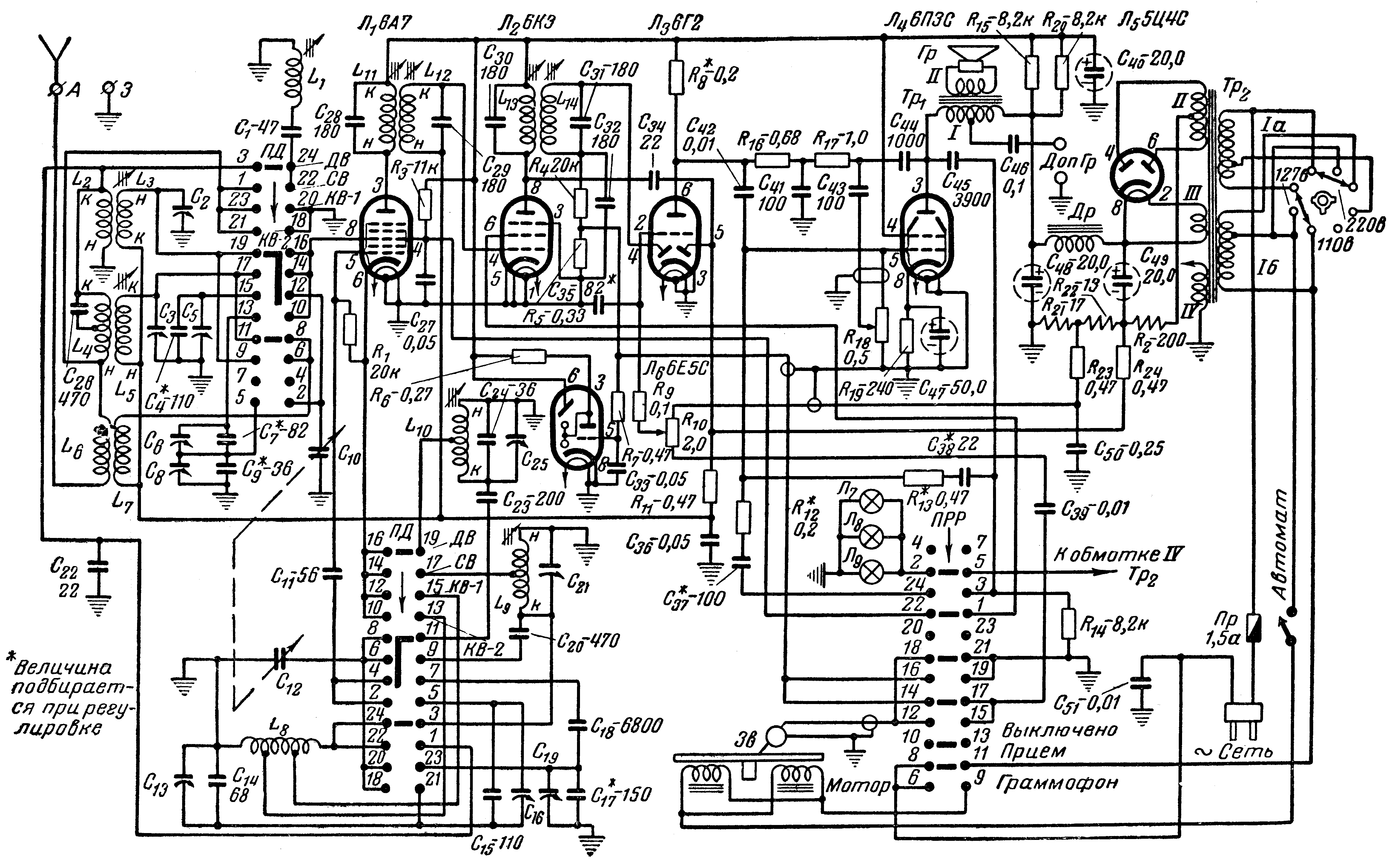

Принципиальная схема радиолы "Урал-52"


Экранный вариант (150 dpi gray - 289 kb) Принтерный вариант (600 dpi b/w - 330 kb)

Схема в формате DjVu (117 kb)   О формате DjVu

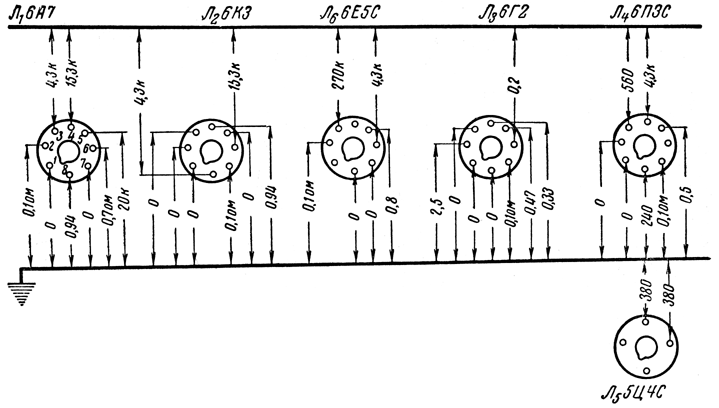

Схема проверки сопротивлений приемника "Урал-52"


 Схема проверки сопротивлений приемника 'Урал-52'
