Радиола "Урал-57"

Внешний вид радиолы 'Урал-57'

Сарапульский радиозавод имени Орджоникидзе выпускал настольную радиолу "Урал-57", состоящую из заключенных в общий деревянный футляр с открывающейся верхней крышкой шестилампового супергетеродинного AM приемника и электропроигрывателя для обычных и долгоиграющих пластинок.

Принцип построения схемы и электрические показатели радиолы остались такими же, как и у предыдущей модели "Урал-53". Принципиальная схема несколько изменена: в ней имеются некоторые отличия в системе коммутации, в номиналах отдельных сопротивлений и конденсаторов и т. п. Изменено также и размещение деталей на шасси радиолы. Акустическая система радиолы состоит из двух громкоговорителей типа 2ГД3М. Электродвигатель проигрывателя - асинхронный типа "ДАГ". Звукосниматель - пьезоэлектрический типа "ЭПУ-1".

Приемник имеет следующие каскады:
1. Преобразователь частоты на лампе 6А7.
2. УПЧ на лампе 6К3.
3. Детектор, АРУ и предварительный УНЧ на лампе 6Г2.
4. Оконечный усилитель на лампе 6П3С.
5. Оптический индикатор настройки на лампе 6Е5С.
6. Выпрямитель на лампе 5Ц4С.

Приемник радиолы рассчитан на работу в четырех диапазонах:
    1. Длинноволновый (ДВ) - 2000 - 723 м (150 - 415 кГц);
    2. Средневолновый (СВ) - 577 - 187,5 м (520 - 1600 кГц);
    3. Коротковолновый первый (KB-I) - 76 - 40 м (3,95 - 7,5 МГц);
    4. Коротковолновый второй (КВ-II) - 31 - 25 м (9,7 - 12,0 МГц).


Электрические показатели


Промежуточная частота - 465 кГц.

Чувствительность приемника при выходной мощности 50 мВт и отношении сигнала к шуму 20 дБ в диапазонах ДВ и СВ не хуже 150 мкВ, а в диапазонах KB-I и КВ-II не хуже 250 мКв. Чувствительность с гнезд звукоснимателя 160 - 180 мВ.

Избирательность по соседнему каналу (ослабление при расстройке на +-10 кГц) в диапазонах ДВ и СВ более 26 дБ. Избирательность по зеркальному каналу на ДВ выше 36 дБ, на СВ - 30 дБ, на диапазонах KB - 12 дБ. Ослабление сигнала с частотой равной промежуточной составляет свыше 34 дБ.

Автоматическая регулировка усиления обеспечивает при изменении напряжения на входе на 26 дБ, изменение напряжения на выходе не более чем на 8 дБ.

Уровень фона на выходе радиолы относительно номинального выходного напряжения - 37 дБ.

Регулировка тембра на высших звуковых частотах обеспечивает изменение частотной характеристики не менее чем на 6 дБ.

Неравномерность частотной характеристики всего тракта приемника по звуковому давлению в диапазоне частот 100 - 4000 Гц на средневолновом диапазоне не превышает 12 дБ и на длинноволновом - 15 дБ. Нелинейные искажения по звуковому давлению по всему тракту при номинальной выходной мощности на частотах ниже 200 Гц не более 10%, на частотах свыше 200 Гц - не более 7%. Номинальная выходная мощность более 1,5 Вт, максимальная более 4 Вт.

Потребляемая мощность при приеме радиостанций не превышает 80 Вт, а при проигрывании грамзаписи - 110 Вт. Питание радиолы осуществляется от сети переменного тока напряжением 110, 127 и 220 В.

Вес радиолы 24 кг, габаритные размеры 549 х 393 х 310 мм.


Детали


Входные и гетеродинные катушки ДВ и СВ диапазонов намотаны на цилиндрических полистироловых каркасах проводом ПЭЛШКО. Намотка сотовая, изменение индуктивности осуществляется перемещением сердечника из карбонильного железа диаметром 9 мм. Катушки KB диапазонов выполнены на бакелизированных бумажных каркасах с увеличенным диаметром в один слой с принудительным шагом. Катушки трансформаторов ПЧ и антенного фильтра (L1) размещены в горшкообразных сердечниках типа СБ-1а.

Выходной трансформатор (Тр1) собран на сердечнике из пластин типа Ш-20, толщина набора 35 мм. Первичная обмотка имеет 2500 витков провода ПЭЛ 0,15 мм, вторичная обмотка - 48 витков провода ПЭЛ 0,8 мм.

Силовой трансформатор (Тр2): сердечник из пластин Ш-32, толщина набора 40 мм. Сетевая обмотка состоит из 400+604+60+400 витков провода ПЭЛ 0,31 мм, повышающая - 1150х2 витков провода ПЭЛ 0,2 мм. Обмотка накала ламп приемника имеет 25 витков провода ПЭЛ 1,0 мм, обмотка накала кенотрона - 20 витков ПЭЛ 0,8. Электростатическим экраном служит размещенная между сетевой и повышающей обмотками обмотка накала ламп приемника.

Дроссель фильтра выпрямителя (Др1) собран на сердечнике из пластин типа Ш-16, толщина набора 16 мм. Обмотка имеет 3000 витков провода ПЭЛ 0,15 мм (сопротивление 249 Ом).

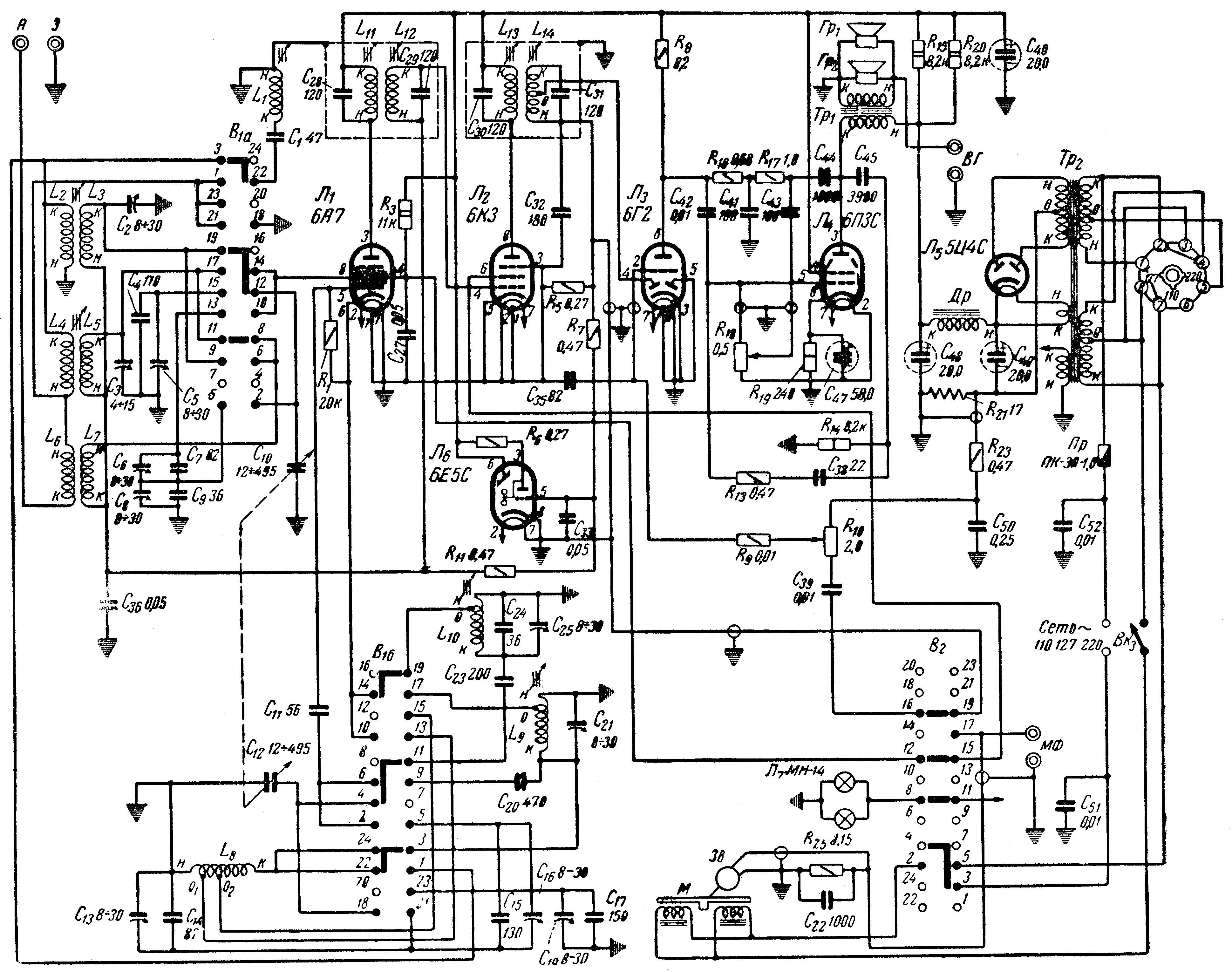

Принципиальная схема радиолы "Урал-57"


Экранный вариант (150 dpi gray - 228 kb) Принтерный вариант (600 dpi b/w - 277 kb)

Схема в формате DjVu (66 kb)   О формате DjVu

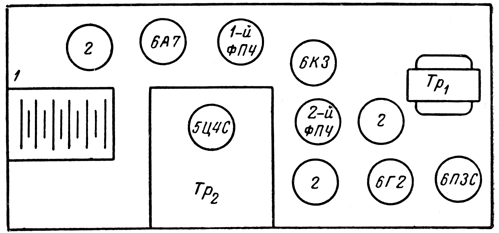

Расположение ламп и деталей на шасси радиолы "Урал-57"


 Расположение ламп и деталей на шасси радиолы 'Урал-57'


1 - конденсаторы переменной емкости; 2 - электролитические конденсаторы.
