Радиоприемник "Днепропетровск"

Внешний вид радиоприемника 'Днепропетровск'

Радиоприемник второго класса "Днепропетровск" выпускался Днепропетровским радиозаводом и представляет собой шестиламповый супергетеродин с питанием от сети переменного тока напряжением 110, 127 и 220 В. Аппарат предназначен для приема радиовещательных станций, работающих в диапазонах длинных, средних и коротких волн; кроме того, имеется возможность использования проигрывателя для воспроизведения как обычных, так и долгоиграющих пластинок. Возможно подключение внешнего дополнительного трансляционного громкоговорителя и магнитофонной приставки.

Хорошее звучание приемника достигнуто применением двух полутораваттных громкоговорителей с разными резонансными частотами и соответствующим согласованием с ними ящика приемника.

Шасси приемника штамповано из стали и покрыто алюминиевой краской. Крепится оно к ящику четырьмя винтами. Дно ящика имеет вырез, открывающий доступ к монтажу и лампе 6Е5С.

На шкале настройки нанесены названия основных радиовещательных станций. Освещение шкалы осуществляется двумя лампочками на 6,3 В, 0,28 А, помещенными в специальном софите, надетом на верхний торец шкалы. Указатель рабочего диапазона - механический. Стрелка указателя тросиком связана с осью переключателя диапазона. Ручки управления расположены на боковых стенках ящика приемника.

Монтаж приемника в основном сосредоточен на двух гетинаксовых панелях, на которых укреплены переходные лепестки. Блок контуров высокой частоты вместе с переключателем диапазонов конструктивно выполнен в виде отдельного узла. Переключатель диапазонов содержит две платы.

Ящик приемника деревянный, отделан ореховым шпоном и отполирован. Его размеры составляют 520х345х265 мм; вес 12,2 кг.

Приемник имеет следующие каскады:
1. Преобразователь частоты на лампе 6А7.
2. УПЧ и детектор на лампе 6Б8С.
3. Предварительный УНЧ на лампе 6Ж8.
4. Оконечный усилитель на лампе 6П3С.
5. Оптический индикатор настройки на лампе 6Е5С.
6. Выпрямитель на лампе 5Ц4С.

Приемник радиолы рассчитан на работу в четырех диапазонах:
    1. Длинные волны - 415 - 150 кГц (723 - 2000 м);
    2. Средние волны - 1600 - 520 кГц (187 - 578 м);
    3. Короткие волны I - 3,95 - 9,85 МГц (76 - 30,5 м);
    4. Короткие волны II - 8,5 - 12,1 МГц (45,5 - 24 м).


Электрические показатели


Промежуточная частота 465 кгц.

Выходная мощность 1,5 Вт при нелинейных искажениях не более 0,5%.

Диапазон принимаемых частот. Чувствительность во всех диапазонах не хуже 150 мкВ. Чувствительность с гнезд звукоснимателя 0,15 В.

Избирательность. Ослабление чувствительности при расстройке на +-10 кГц не менее 26 дБ на длинных и средних волнах. Ослабление сигнала по зеркальному каналу на длинных волнах более 40 дБ, на средних более 32 дБ, на коротких волнах I - 12 дБ и на коротких волнах II - 6 дБ.

Полоса частот, пропускаемых всем трактом приемника (по звуковому давлению), не менее 100 - 4000 Гц при неравномерности 14 дБ на всех диапазонах. Среднее звуковое давление, развиваемое обоими громкоговорителями на расстоянии 1 м при номинальной мощности (1,5 Вт) в полосе 100 - 4000 Гц, достигает 10 бар. Нелинейные искажения всего тракта (по звуковому давлению) при номинальной мощности не более 10% на частотах ниже 200 Гц и 5% - на частотах выше 200 Гц.

С помощью ручной регулировки громкости выходное напряжение можно изменять в пределах 50 дБ.

Регулировка тембра плавная, верхние частоты звукового диапазона "заваливаются" на 10 дБ.

Автоматическая регулировка приемника действует так, что при изменении напряжения на входе на 26 дБ, напряжение на выходе приемника изменяется не более чем на 6 дБ.

Устойчивость частоты. Уход частоты гетеродина на коротковолновых диапазонах за 10 мин (после предварительного пятиминутного прогрева) составляет не более 4 кГц.

Уровень фона на выходе ниже уровня номинальной мощности не менее чем на 40 дБ.

Потребляемая мощность 65 Вт.


Схема радиоприемника


В антенной цепи находится фильтр C1L1, ослабляющий сигналы, частота которых равна или близка к промежуточной частоте приемника. Связь антенны с входными контурами на всех диапазонах индуктивная. В преобразователе частоты применена лампа 6А7 (Л1). Гетеродинная часть ее выполнена по трехточечной схеме с катодной связью. В анодную цепь преобразовательной лампы включен двухконтурный полосовой фильтр промежуточной частоты.

Усилитель ПЧ выполнен на лампе 6Б8С (Л2), Для детектирования сигнала используются соединенные вместе диоды этой лампы. Нагрузкой детектора являются сопротивление R6 и потенциометр R5, служащий одновременно регулятором громкости.

Напряжение АРУ снимается с сопротивления R4 и через развязывающий фильтр R1 и C15 подается на управляющие сетки ламп Л1 и Л2.

Предварительный усилитель низкой частоты собран на лампе 6Ж8 (Л3). Оконечный каскад работает на лампе 6ПЗС (Л4) и охвачен отрицательной обратной связью через сопротивление R15. Кроме того, оба каскада низкой частоты охвачены частотно-зависимой отрицательной обратной связью, напряжение которой подается со вторичной обмотки трансформатора Тр2 на катод лампы Л3. Эта обратная связь используется для регулировки тембра. При верхнем (по схеме) положении потенциометра R9 увеличивается глубина отрицательной обратной связи на верхних частотах и происходит их завал.

Напряжение на громкоговорителях при 1,5 Вт выходной мощности составляет 1,7 В.

Выпрямитель приемника собран по обычной двухполупериодной схеме на кенотроне Л6.


Особенности схемы


Здесь можно отметить способ регулирования тембра путем подачи напряжения частотно-зависимой отрицательной обратной связи со вторичной обмотки выходного трансформатора на катод лампы 6Ж8. При верхнем (по схеме) положении движка переменного сопротивления R9 происходит ослабление усиления в области верхних звуковых частот.


Детали


Выходной трансформатор. Первичная обмотка содержит 2530 витков провода ПЭЛ 0,12 (сопротивление 350 Ом). Вторичная обмотка имеет 50 витков ПЭЛ 0,69 (сопротивление 0,27 Ом). Обмотка для добавочного громкоговорителя содержит 850 витков ПЭЛ 0,1 (сопротивление 300 Ом). Сердечник из пластин Ш-16, набор 25 мм.

Силовой трансформатор. Сетевая обмотка имеет 415+61+344 витка; первые две секции из провода ПЭЛ 0,51, а третья - из ПЭЛ 0,35 (сопротивление всей обмотки 18,6 Ом). Повышающая обмотка состоит из 2х960 витков ПЭЛ 0,2 (сопротивление 210 Ом). Обмотка накала ламп состоит из 23 витков ПЭЛ 1,16, обмотка накала кенотрона - из 19 витков ПЭЛ 1,08. Экранная обмотка - один слой провода ПЭЛ 0,2. Сердечник из пластин Ш-12, набор 40 мм.

Громкоговорители типа 1ГД-1,5. Звуковая катушка имеет 60 витков провода ПЭЛ 0,16 (сопротивление постоянному току 3,25 Ом).

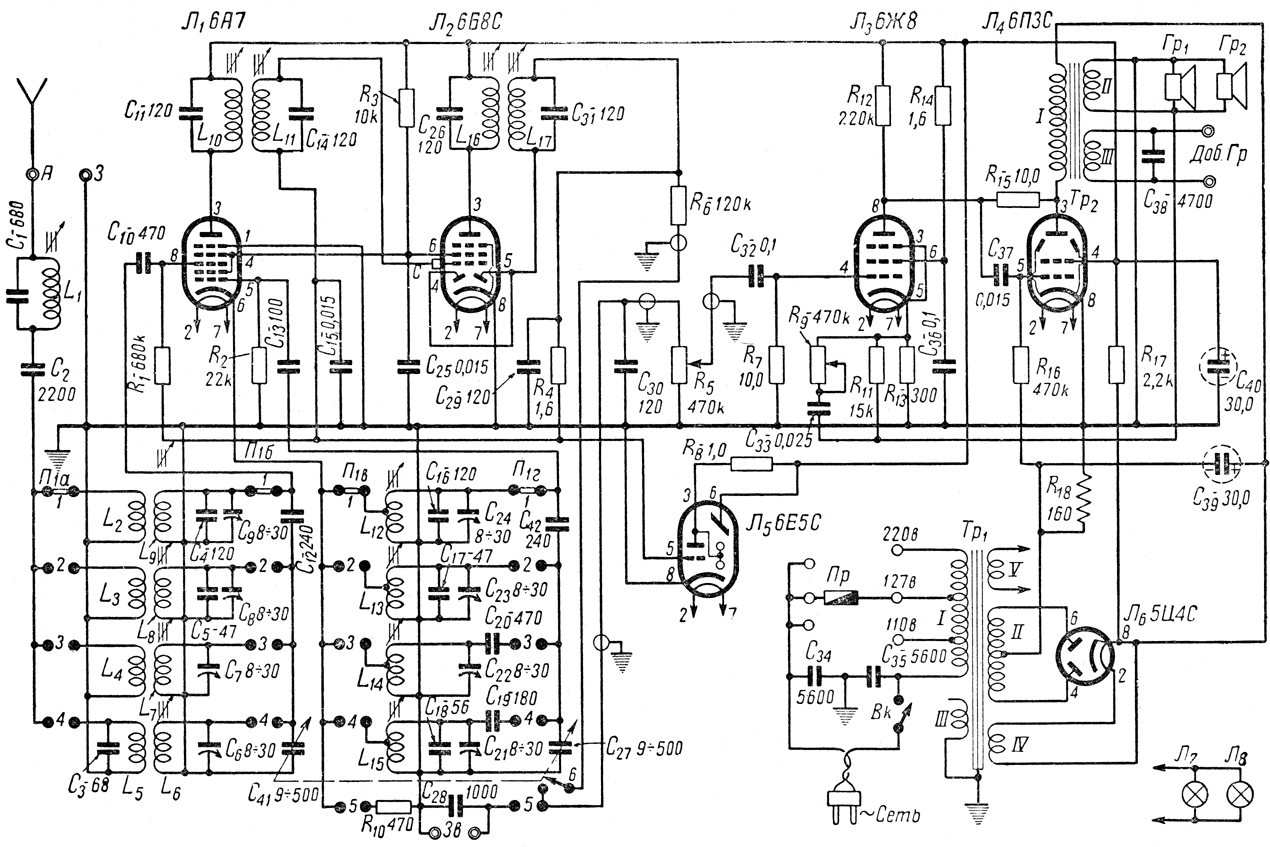

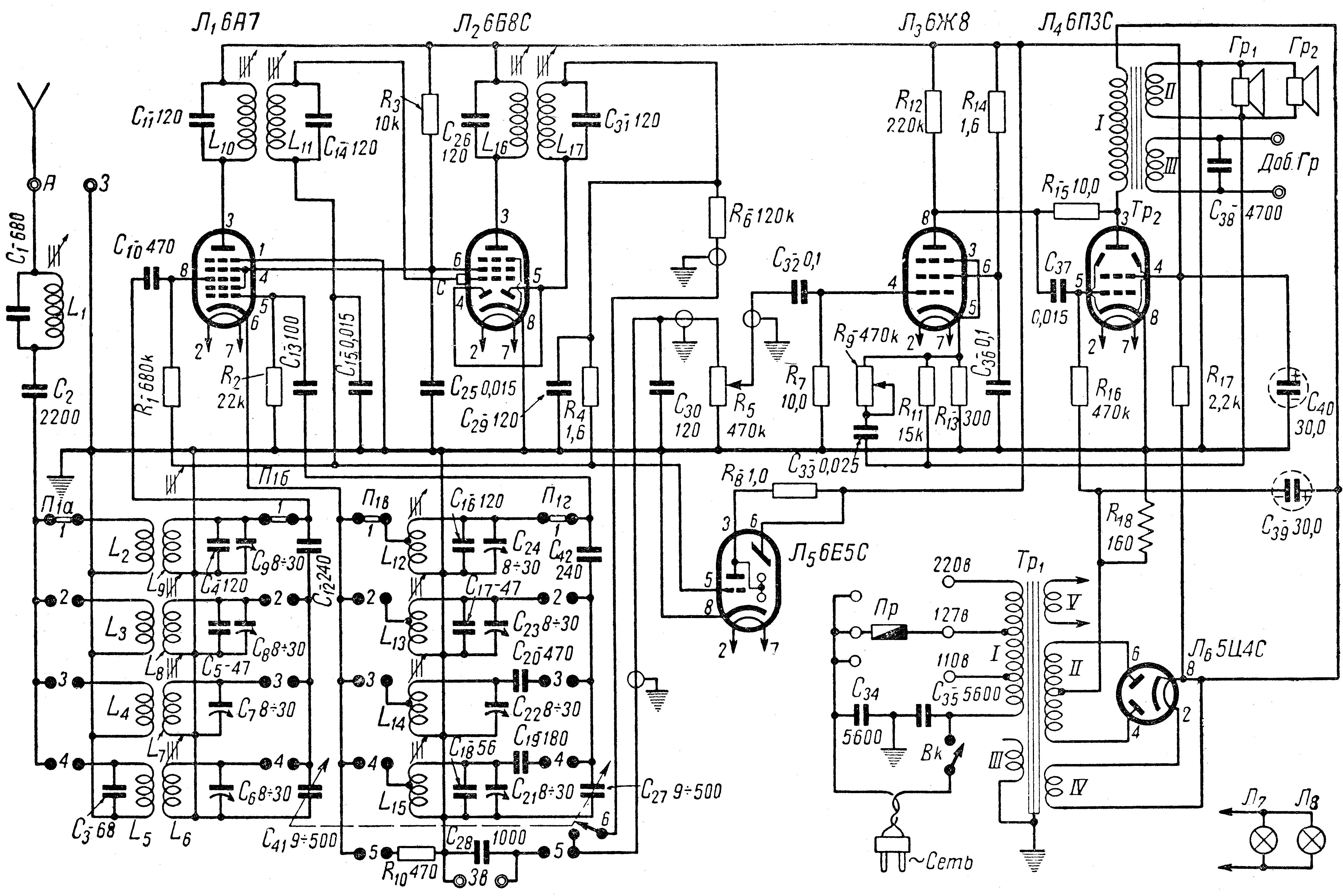

Принципиальная схема радиоприемника "Днепропетровск"


Экранный вариант (150 dpi gray - 297 kb) Принтерный вариант (600 dpi b/w - 354 kb)

Схема в формате DjVu (130 kb)   О формате DjVu

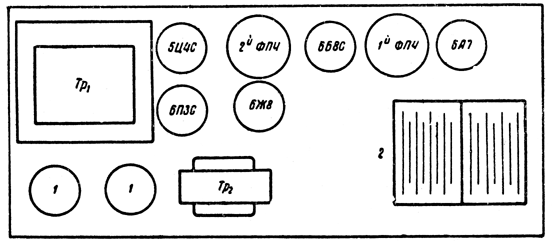

Расположение ламп и деталей на шасси радиоприемника "Днепропетровск"


 Расположение ламп и деталей на шасси радиоприемника 'Днепропетровск'


1 - электролитические конденсаторы; 2 - конденсаторы переменной емкости.
