Радиоприемник "Балтика-М254"

Внешний вид радиоприемника 'Балтика-М254'

"Балтика-М254" является дальнейшей модернизацией приемника типа "Балтика". При модернизации схема приемника подверглась некоторой переработке, снижена потребляемая от сети мощность до 65 Вт.


Краткое описание радиоприемника


Ручки управления приемником расположены на передней панели приемника в следующем порядке: малая слева - регулятор громкости и выключатель сети; большая слева - переключатель тембра: малая справа - настройка приемника; большая справа - переключатель диапазонов и включение звукоснимателя.

На задней стенке шасси расположены гнезда антенны, заземления, дополнительного громкоговорителя и звукоснимателя; здесь же находится переключатель напряжения сети.

На шкале настройки нанесены пять линий. Первая линия сверху соответствует 1-му коротковолновому диапазону, вторая - 2-му коротковолновому диапазону (отградуированы в метрах и мегагерцах), третья - средневолновому и четвертая длинноволновому диапазону (отградуированы в метрах и килогерцах), пятая линия, разбитая на 100 делений, является вспомогательной.

Громкоговоритель вместе с выходным трансформатором укрепляется на передней стенке ящика и соединяется со схемой приемника при помощи фишки.

Все детали приемника размещены на одном шасси, которое вставляется в ящик размерами 560х360х280 мм, вес 15 кг.

Приемник имеет следующие каскады:
1. Преобразователь частоты на лампе 6А7.
2. Усилитель ПЧ на лампе 6К3.
3. Детектор сигнала и детектор АРУ на лампе 6Х6С.
4. Предварительный УНЧ на лампе 6Ж8.
5. Оконечный усилитель на лампе 6П6С.
6. Индикатор настройки на лампе 6Е5С.
7. Выпрямитель на лампе 5Ц4С.

Приемник имеет следующие диапазоны:
    1. Длинноволновый - ДВ - 2000 - 723 м (150 - 415 кГц);
    2. Средневолновый - СВ - 577 - 187 м (520 - 1600 кГц);
    3. 1-й коротковолновый - КВ-I - 76 - 32,3 м (3,95 - 9,2 МГц);
    4. 2-й коротковолновый - КВ-II - 33,3 - 24,8 м (9,0 - 12,1 МГц).

Точность градуировки шкалы на длинных и средних волнах - не хуже +-3%.


Электрические показатели


Промежуточная частота приемника равна 465+-2 кГц.

Номинальная выходная мощность приемника - не менее 1,5 Вт при коэффициенте гармоник всего тракта (по звуковому давлению) не более 7%.

Чувствительность на диапазонах длинных и средних волн - не хуже 200 мкВ, а на диапазонах коротких волн - не хуже 300 мкВ, с гнезд звукоснимателя не хуже 0,15 В.

Ослабление зеркального канала на диапазоне длинных волн - не менее 30 дБ, средних волн - 30 дБ, коротких волн - 12 дБ.

Ослабление сигнала частоты, равной промежуточной, не менее 30 дБ.

Избирательность (ослабление при расстройке частоты на 10 кГц) - не менее 26 дБ.

Полоса пропускания всего тракта приемника по звуковому давлению (кривая верности) - от 100 до 4000 Гц.

Ручная регулировка громкости осуществляется в пределах не менее 40 дБ.

При изменении напряжения на входе приемника на 26 дБ, напряжение на выходе изменяется не более чем на 8 дБ.

Уход частоты гетеродина от самопрогрева за 10 минут (через 5 минут после включения приемника) - не более 1 кГц.

Мощность, потребляемая приемником от сети, - 70 Вт.


Особенности схемы


Введена регулировка полосы пропускания по промежуточной частоте, объединенная с регулятором тембра.

Изменены схема отрицательной обратной связи и способ регулирования тембра, которые осуществляются путем переключения числа витков в дросселе, находящемся в цепи катода лампы 6Ж8 предварительного УНЧ.

В оконечном каскаде лампа 6П3С заменена 6П6С.


Детали


Высокочастотные катушки. Изменены данные катушек фильтров промежуточной частоты. Катушки L14 и L15 состоят из 3+(2х137) витков, L16 -из 4 витков, L17 - из 3+(2х134) витков и L18 - из 3+(2х139) витков провода ЛЭШО 7х0,07.

Дроссель обратной связи L19 содержит 200 витков провода ПЭЛШО 0,15, L20 -300 витков и L21 - 650 витков ПЭЛШО 0,1.

Выходной трансформатор. Первичная обмотка состоит из 2650 витков ПЭЛ 0,12 (сопротивление 440 Ом), вторичная - из 44,5 витка ПЭЛ 0,8 (сопротивление 0,2 Ом). Обмотка для внешнего громкоговорителя имеет 650 витков ПЭЛ 0,12 (сопротивление 125 Ом). Обмотка обратной связи содержит 3 витка ПЭЛ 0,8.

Силовой трансформатор. Сетевая обмотка состоит из 2х(397+62) витков провода ПЭЛ 0,31 (сопротивление 30,6 Ом). Повышающая обмотка имеет 2х920 витков ПЭЛ 0,2 (сопротивление 205 Ом). Обмотка накала кенотрона содержит 20 витков ПЭЛ 0,8, а обмотка накала ламп - 26 витков ПЭЛ 0,74.

Громкоговоритель. Звуковая катушка содержит 49 витков провода ПЭЛ 0,23 (сопротивление постоянному току 1,6 Ом).

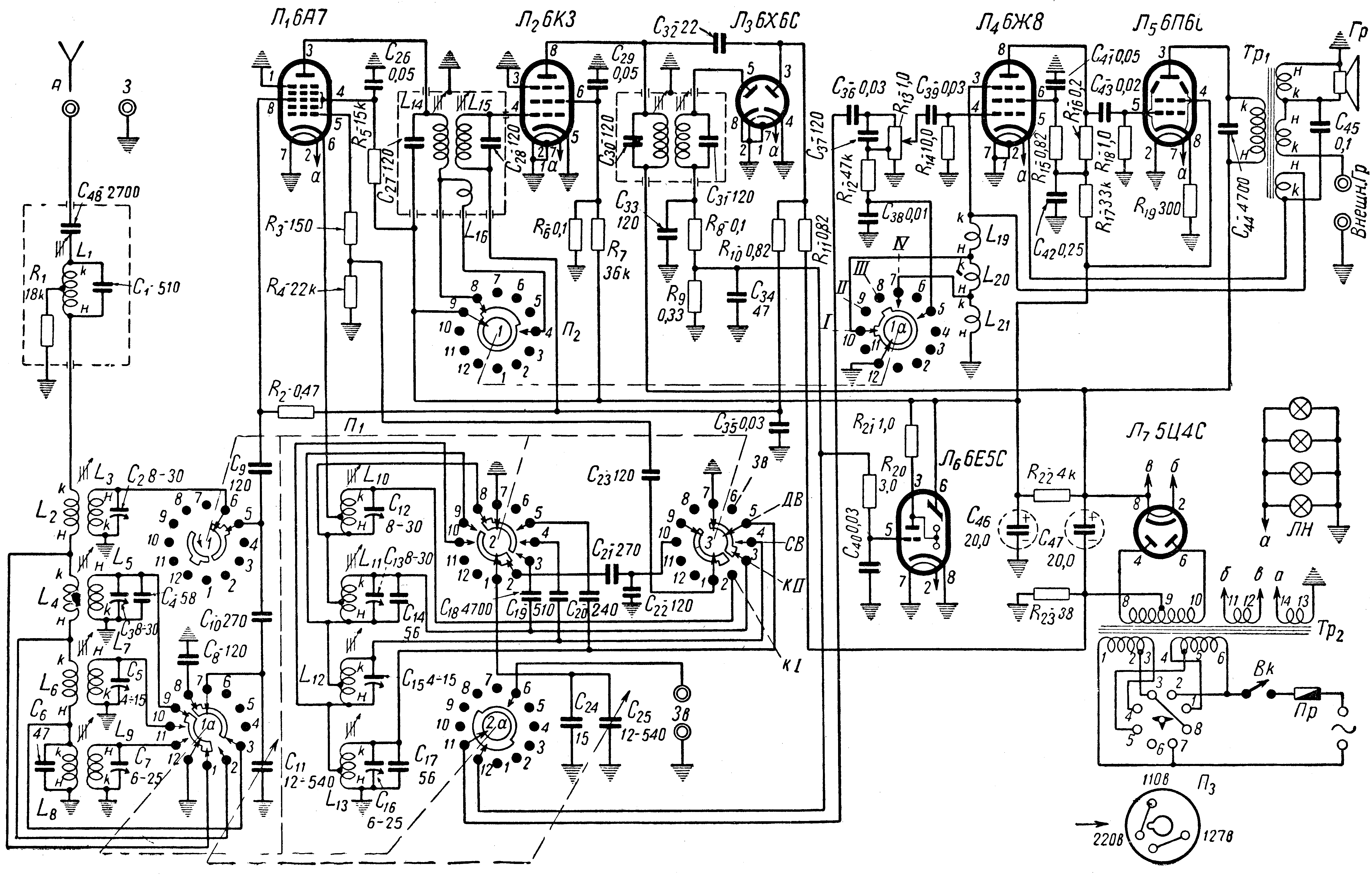

Принципиальная схема радиоприемника "Балтика-М254"


Экранный вариант (150 dpi gray - 325 kb) Принтерный вариант (600 dpi b/w - 380 kb)

Схема в формате DjVu (85 kb)   О формате DjVu

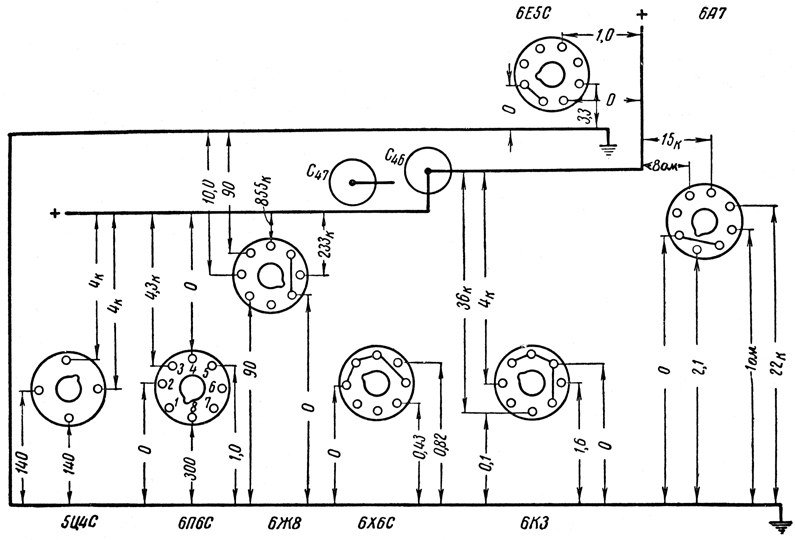

Схема проверки сопротивлений приемника "Балтика-М254"
