Радиоприемник "Москвич"

Внешний вид радиоприемника 'Москвич'

Важное замечание - не следует смешивать этот приемник первых послевоенных выпусков с трехламповым приемником, выпускаемым с 1949 г. под таким же названием.

Приемник имеет рамочную антенну, смонтированную внутри ящика. Рамка в виде двух витков из медной ленты размером 3х6 мм укреплена концами на шасси и, кроме того, прикреплена изнутри к ящику.

Приемник смонтирован на двух шасси. На основном шасси помещены детали приемника, а на другом собрана силовая часть: выпрямитель фильтра и стабилизатор тока. Схема питания - бестрансформаторная. Шасси соединяются четырехжильным кабелем. Ручка настройки находится на правой боковой стенке футляра.

Приемник имеет следующие каскады:
1. Преобразователь частоты на лампе 6А7.
2. Двухкаскадный УПЧ на лампах 6К7.
3. Детектор, АРУ и предварительный УНЧ на лампе 6Г7.
4. Оконечный усилитель на лампе 30П1С.
5. Оптический индикатор настройки на лампе 6Е5С.
6. Выпрямитель на лампе 30Ц6С.
Кроме того, в приемнике использован стабилизатор тока на 127 В (типа 0.3Б17-35) или на 220 В (типа 0.3Б65-135).

Диапазон принимаемых частот.
    1. Длинные волны: 150 - 410 кГц (2000 - 732 м);
    2. Средние волны: 520 - 1400 кГц (577 - 215 м);
    3. Короткие волны: 4,3 - 12,2 МГц (70 - 24,6 м).


Электрические показатели


Промежуточная частота 460 кГц.

Чувствительность при приеме на рамку и при отношении напряжения сигнала на выходе к напряжению шумов не менее 10:1 выражается следующими цифрами: длинные волны 1300 - 700 мкВ/м; средние волны 2000 - 600 мкв/м; короткие волны 250 - 25 мкВ/м. Чувствительность, измеренная по э.д.с. на входе, 15 мкВ на всех диапазонах. Чувствительность с гнезд звукоснимателя 0,2 В.

Избирательность. Ослабление чувствительности при расстройке на +-10 кГц от 24 до 40 дБ на средних и длинных волнах. Ослабление сигнала по зеркальному каналу свыше 40 дБ на длинных, около 26 дБ на средних и около 14 дБ на коротких волнах.

Выходная мощность 2 Вт.

Потребляемая мощность 55 Вт при напряжении 127 В и 90 Вт при напряжении 220 В.


Особенности схемы


1. В коротковолновом диапазоне рамочная антенна настраивается конденсатором переменной емкости и представляет собой входной контур. На длинных и средних волнах рамка связана с входным контуром индуктивно при помощи катушек L1 и L2. Для приема на наружную антенну нужно разомкнуть перемычку, соединяющую конденсаторы С5 и С6, и подключить антенну к контуру через конденсатор С6.

2. В преобразователе частоты на управляющую (приемную) сетку подается смещение с части утечки сетки гетеродина. Это позволяет в некоторых пределах автоматически регулировать усиление по диапазону, так как напряжение гетеродина увеличивается на высокочастотном конце поддиапазона. Вместе с этим увеличивается и отрицательное смещение на управляющей сетке и уменьшается усиление.

3. Выпрямитель однополупериодный при напряжении сети 220 В и по схеме удвоения напряжения при напряжении сети 110 - 127 В. Переключение на то или иное напряжение производится автоматически при смене стабилизатора тока. Последний сглаживает колебания напряжения в цепи накала.

Включение в сеть непосредственное, без трансформатора.


Детали


Выходной трансформатор. Первичная обмотка состоит из 2500 витков провода ПЭЛ 0,12 (сопротивление 320 Ом), вторичная - из 54 витков ПЭЛ 0,69 (сопротивление 0,26 Ом). Сердечник из пластин Ш-16, набор 18 мм.

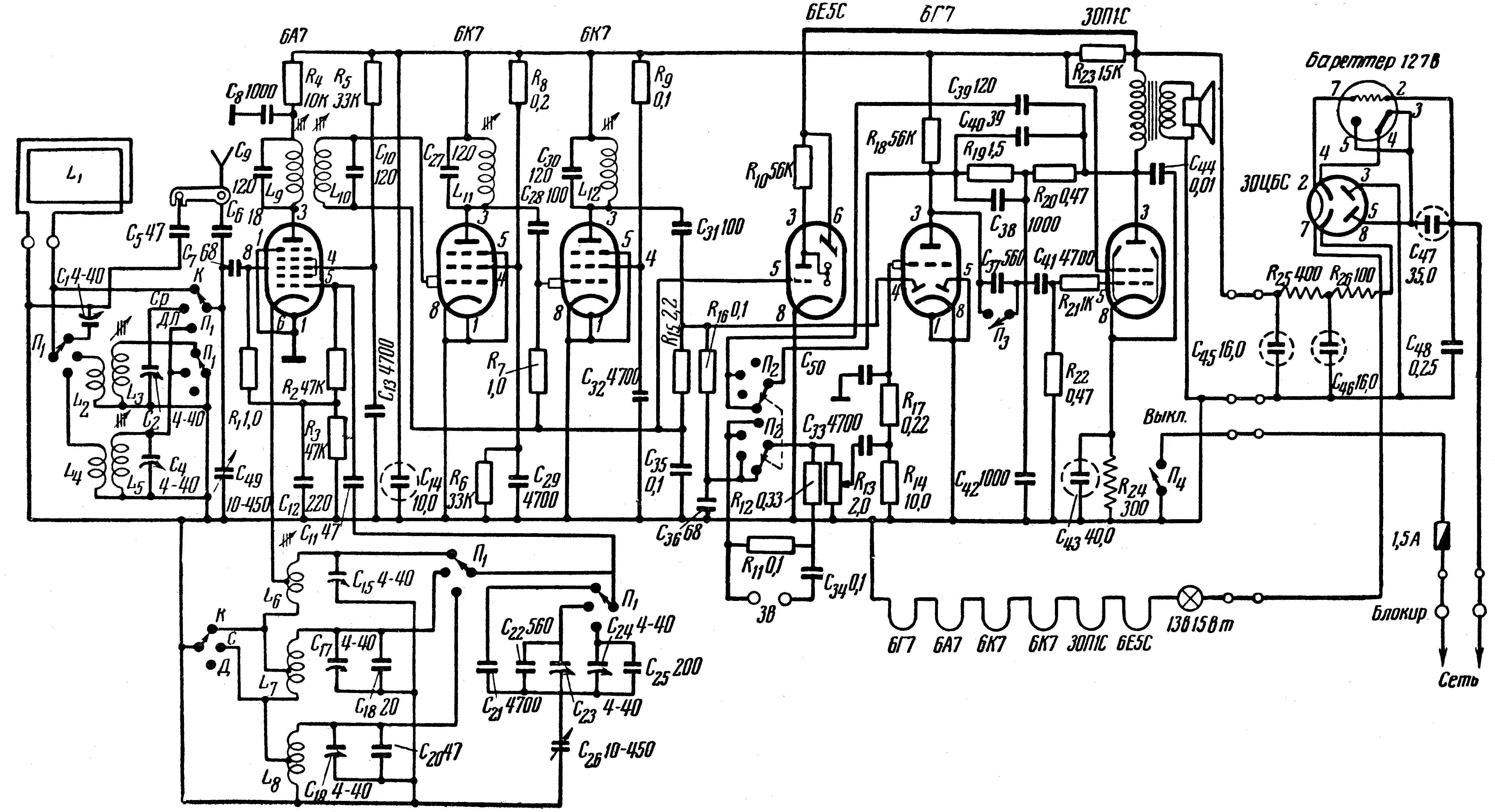

Принципиальная схема радиоприемника "Москвич"


Экранный вариант (150 dpi gray - 264 kb) Принтерный вариант (600 dpi b/w - 302 kb)

Схема в формате DjVu (110 kb)   О формате DjVu

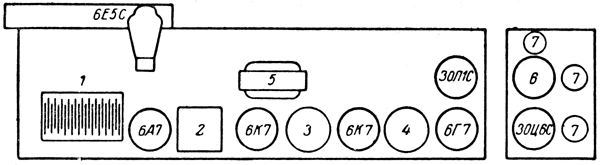

Расположение ламп и деталей на шасси радиоприемника "Москвич"


 Расположение ламп и деталей на шасси радиоприемника 'Москвич'


1 - конденсаторы переменной емкости; 2 - 1-й ФПЧ; 3 - 2-й ФПЧ; 4 - 3-й ФПЧ; 5 - выходной трансформатор; 6 - стабилизатор тока; 7 - электролитические конденсаторы.
