Радиоприемник "Москвич-В"

(модификация 1)

Внешний вид радиоприемника 'Москвич-В'

Массовый радиовещательный приемник "Москвич-В" предназначен для приема радиостанций, работающих в длинноволновом и средневолновом диапазонах и выпускался одним из заводов Министерства промышленности средств связи.

Приемник "Москвич-В", рассчитан на питание от сети переменного тока напряжением 127-220 В.

При проектировании этой модели завод ставил перед собой цель сконструировать дешевый, предельно простой и экономичный малогабаритный приемник, обладающий достаточной мощностью для обслуживания жилой комнаты средних размеров. В числе прочих условий предусматривалось, что приемник при минимальном числе ламп должен обладать электрическими параметрами приемника третьего класса. Этих требований строго придерживались конструкторы завода, разрабатывая приемник "Москвич-В".

Предусмотрено применять для него как деревянные, так и пластмассовые ящики различной расцветки и отделки. Лицевая сторона ящика снабжена наличником, изготовляемым из полистирола или цветной пластмассы. В правой части наличника расположена прямоугольная цветная металлическая шкала, отградуированная в метрах.

Приемник имеет три органа управления, расположенных у нижнего края передней панели ящика. Первый из них - выключатель сети и регулятор громкости (левая ручка), второй - переключатель диапазонов (рычажок, выступающий из прорези под шкалою) и третий - настройка (правая ручка). Кроме того, в приемнике предусмотрена возможность включения адаптера для проигрывания граммзаписи.


Конструкция приемника


Все детали и узлы приёмника смонтированы на железном шасси. Конструктивно приёмник разработан так, что он состоит из восьми самостоятельных узлов: высокой частоты, фильтра промежуточной частоты, контура промежуточной частоты, питания, агрегата переменных конденсаторов со шкалой и верньерным устройством, динамика с выходным трансформатором, шасси с ламповыми панелями, двумя электролитическими конденсаторами, колодками антенны и предохранителя и, наконец, ящика приемника. Такая конструкция значительно облегчает сборку, налаживание и ремонт приёмника.

Первые шесть узлов крепятся на шасси специальными лепестками без применения винтов или заклепок. Вообще во всей конструкции приемника, имеется лишь несколько винтов.

Шасси находится под напряжением сети, поэтому заземление к приемнику присоединять нельзя.

Приемник собран в прямоугольном ящике размерами 290х185х140 мм, вес 5 кг.

Примененные лампы:
1. Преобразователь частоты и гетеродин - на лампе 6А7 (6А10С);
2. Усилитель промежуточной частоты, второй детектор и предварительный усилитель низкой частоты - на лампе 6Б8С;
3. Оконечный усилитель низкой частоты - на лампе 6П6С.
4. Выпрямитель с селеновым столбиком.

Диапазон принимаемых волн:
    1. Длинные волны - 2000 - 733 м (150 - 410 кГц);
    2. Средние волны - 578 - 187,5 м (520 - 1600 кГц).


Электрические показатели


Промежуточная частота равна 465 кГц.

Номинальная выходная мощность приемника - не менее 0,5 Вт при коэффициенте нелинейных искажений, не превышающем 10 процентов.

Чувствительность при глубине модуляции 30 процентов и выходной мощности, равной 0,1 номинальной, на длинноволновом диапазоне не хуже 300 мкВ.

Чувствительность адаптерного входа при номинальной выходной мощности равна 0,25 В.

Избирательность. Ослабление чувствительности при расстройке на +-10 кГц не менее 15 дБ. Ослабление сигнала по зеркальному каналу более 20 дБ.

Частотная характеристика. Полоса пропускания всего тракта приемника лежит в пределах 200 - 3000 Гц.

Приемник потребляет от сети мощность около 35 - 40 Вт.


Схема приемника


Приемник "Москвич-В" является 3-ламповым супергетеродином.

Первая лампа приемника - 6А7 - выполняет функции преобразователя частоты и гетеродина. Гетеродин собран по схеме с катодной обратной связью.

На входе приёмника применен одиночный настраивающийся контур. Связь с антенной индуктивная. Для каждого диапазона используются отдельные контурные катушки.

В анодную цепь преобразователя 6А7 включен полосовой фильтр C5L7 и C6L8. Вторая лампа приемника - 6Б8С - работает в качестве усилителя промежуточной частоты, второго детектора и предварительного усилителя низкой частоты. Такое многократное использование лампы 6Б8С позволило сократить общее число ламп в приёмнике до трех, сохранив у него все качества нормального супергетеродина.

Колебания промежуточной частоты, усиленные лампой 6Б8С, выделяются в анодной цели на колебательном контуре C17L9, настроенном на эту частоту, и затем детектируются диодами той же лампы. Haгрузкой детектора по звуковой частоте служат сопротивления R6 и R10.

С регулятора громкости R6 колебания низкой частоты через развязывающую цепь R5C16 и переходной конденсатор C15 и катушку L8 подаются на управляющую сетку лампы 6Б8С и усиливаются.

Нагрузкой для этой лампы на низкой частоте служит сопротивление R9, включенное в ее анодную цепь. Колебания низкой частоты через переходной конденсатор С23 поступают на сетку выходной лампы типа 6П6С (6V6), работающей по обычной схеме. Для питания приемника применен силовой автотрансформатор Ат, рассчитанный на напряжение сети 127 - 220 В.

В приемнике применена схема бездроссельного питания анодных цепей. Напряжение на аноды и экранные сетки ламп 6А7 и 6Б8С, а также на экранную сетку лампы 6П6С подается от селенового однополупериодного выпрямителя через сглаживающую ячейку фильтра. Анодная же цепь лампы 6П6С питается несглаженным выпрямленным током. Пульсации анодного тока этой лампы компенсируются пульсациями тока, протекающего по вспомогательной обмотке выходного трансформатора Тр1. Благодаря этому на выходе приемника практически отсутствует фон переменного тока.


Особенности схемы


1. Применена рефлексная схема, при которой функции УПЧ, детектора и предварительного УНЧ выполняет одна лампа типа 6Б8С. В каскаде усиления промежуточной частоты используется пентодная часть лампы. Усиленное напряжение промежуточной частоты выделяется на одноконтурном фильтре промежуточной частоты, включенном в анодную цепь лампы. С этого контура оно подается через конденсатор C1 8 на диоды лампы, соединенные параллельно и выполняющие роль детектора, нагрузкой которого служат сопротивления R7 и R8, соединенные последовательно.

Сопротивление R8 в приемниках первых выпусков было переменным и использовалось для регулирования громкости. Через фильтр R12C16 и далее через разделительный конденсатор C17 напряжение низкой частоты с нагрузки диода подавалось снова на сетку пентодной части лампы 6Б8С, которая на этот раз использовалась и для предварительного усиления низкой частоты. Анодную нагрузку для токов низкой частоты представляло сопротивление R5, включенное последовательно с контуром L9C14 второго фильтра промежуточной частоты.

С нагрузки детектора через сглаживающий фильтр R1C4 постоянная составляющая выпрямленного напряжения подается на сетки ламп 6А10С и 6Б8С и используется для АРУ, причем на пути этого напряжения к сетке 6Б8С включено еще одно сопротивление R6, которое вместе с конденсатором С16 предназначено для устранения нежелательных обратных связей по промежуточной частоте.

2. Выпрямление переменного тока производится селеновым выпрямителем, собранным по однополупериодной схеме и соединенным с сетью посредством автотрансформатора.

3. Для сглаживания фона переменного тока в оконечном каскаде применена схема компенсации, при которой напряжение на анод оконечной лампы 6П6С подается непосредственно с первого конденсатора фильтра С23, а влияние пульсации выпрямленного тока компенсируется в выходном трансформаторе. Более подробно этот принцип устранения фона рассмотрен в описании приемника "Рекорд-47", в котором он был впервые применен.

4. Переключение приемника на соответствующее напряжение питающей сети производится путем перестановки предохранителя.


Детали


Все катушки намотаны на полистирольных каркасах диаметром 12 мм.

Динамический громкоговоритель с постоянным магнитом типа 1ГДМ-1,5 или 1ГД-1. Звуковая катушка содержит 31+30 витков провода ПЭЛ 0,18 (сопротивление постоянному току 2,8 Ом).

Выходной трансформатор. Первичная обмотка состоит из 2850+150 витков провода ПЭЛ 0,1 (сопротивление 480+27 Ом), а вторичная - из 60 витков ПЭЛ 0,64 (сопротивление 0,3 Ом). Пластины сердечника Ш-16, набор 16 мм.

Схема и данные обмоток силового автотрансформатора приемника 'Москвич-В'Схема и данные обмоток силового автотрансформатора приемника "Москвич-В" приведены на рисунке.


Комментарий редакции журнала "Радио" No 6 от 1949 г.


"Москвич-В" является приёмником того же класса, как и АРЗ-49. Это новый тип массовых дешевых приемников, выпускаемых промышленностью впервые. По своим качествам новые приемники практически не уступают "Рекорду" и в то же время являются более дешевыми.

Схема приемника "Москвич-В" мало отличается от схемы АРЗ-49. Основные отличия заключаются в следующем: промежуточная частота в приемнике "Москвич-В" равна 465 кГц, в АРЗ-49 - 110 кГц; выходная лампа в "Москвиче-В" - типа 6П6С, в АРЗ-49 - 30П1С; напряжение, даваемое выпрямителем, в "Москвиче-В" - 240 В, в АРЗ-49 - 120 В; размеры ящика "Москвича-В" значительно меньше, чем у АРЗ-49.

Все это определяет некоторое, правда, незначительное, различие электрических и акустических показателей приемника, а также различие в конструкции их отдельных узлов.

Каждый из этих приемников имеет свои достоинства и свои недостатки, связанные главным образом с производственными моментами. Какая схема окажется более рациональной, может показать только опыт массового производства и эксплуатации этих приемников.

Надо пожелать, чтобы Министерство промышленности средств связи как можно быстрей приступило к массовому производству этих приемников.

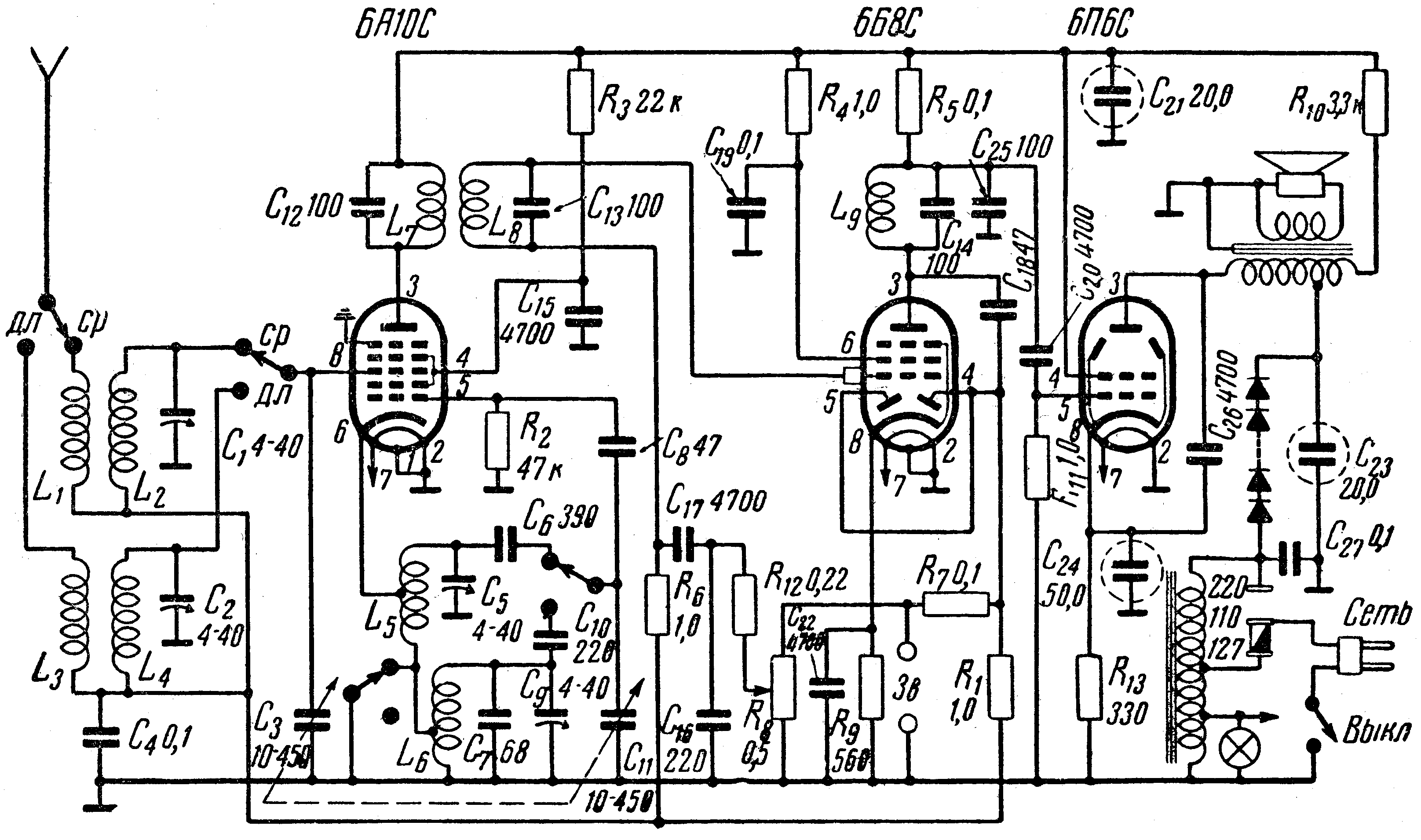

Принципиальная схема радиоприемника "Москвич-В"


Экранный вариант (150 dpi gray - 120 kb) Принтерный вариант (600 dpi b/w - 146 kb)

Схема в формате DjVu (36 kb)   О формате DjVu

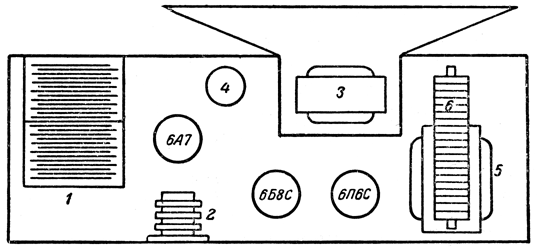

Расположение ламп и деталей на шасси радиоприемника "Москвич-В"


 Расположение ламп и деталей на шасси радиоприемника 'Москвич-В'


1 - конденсаторы переменной емкости; 2 - 1-й ФПЧ; 3 - выходной трансформатор; 4 - электролитический конденсатор; 5 - силовой автотрансформатор; 6 - селеновый столбик.

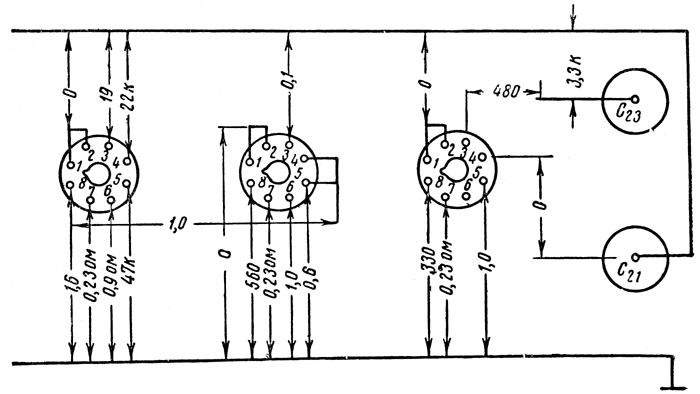

Схема проверки сопротивлений приемника "Москвич-В"


 Схема проверки сопротивлений приемника 'Москвич-В'

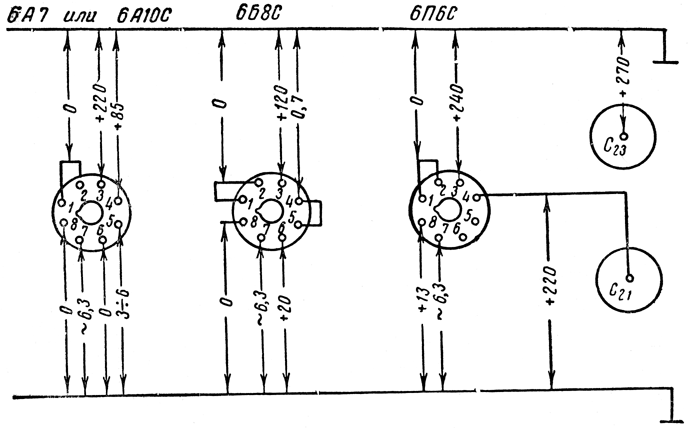

Схема проверки напряжений приемника "Москвич-В"


 Схема проверки напряжений приемника 'Москвич-В'
