Телевизор "КВН-49-А"

Внешний вид телевизора 'КВН-49-А'

Принципиальная схема телевизора КВН-49-А по сравнению со схемой телевизора КВН-49-4 отличается следующими особенностями.

Канал сигналов изображения. В каждом из каскадов усилителя высокой частоты, за исключением третьего, имеется только одна катушка индуктивности, которая при приеме в третьем телевизионном канале образует вместе с распределенной емкостью монтажа и ламп настроенный контур. При приеме в третьем канале настройка этого контура производится латунным сердечником, при приеме во втором и первом телевизионных каналах - изменением емкости подстроечных конденсаторов.

В цепи управляющей сетки третьего каскада УВЧ включен режекторный контур (L3, C12) для третьего канала.

Вместо диодного детектора 6Х6С (лампа Л5) применен анодный детектор (лампа 6Ж4). В анодной цепи этой лампы осуществляется коррекция частотной характеристики в области высоких частот (дроссель L6).

Регулировка контрастности производится изменением величины сигнала, поступающего из антенны на управляющую сетку лампы Л1.

Канал звукового сопровождения. В частотном детекторе работает лампа Л9. Цепь сетка - катод лампы 6Н7С вместе с контуром L11, С40, L12, С42 преобразовывает колебания, модулированные по частоте, в колебания, модулированные по амплитуде, после чего они усиливаются триодной частью этой лампы. Для связи между каскадами усилителя низкой частоты используется трансформатор. В оконечном каскаде усилителя низкой частоты работает лампа 6П6С (Л10).

Канал синхронизации. Полный телевизионный сигнал снимается на сетку левого триода лампы Л11 с переменного сопротивления R29, шунтирующего одно из сопротивлений анодной нагрузки лампы Л7.

Низковольтный выпрямитель. В цепи минуса выпрямленного напряжения отсутствует сопротивление R34, уменьшающее бросок тока при включении телевизора.

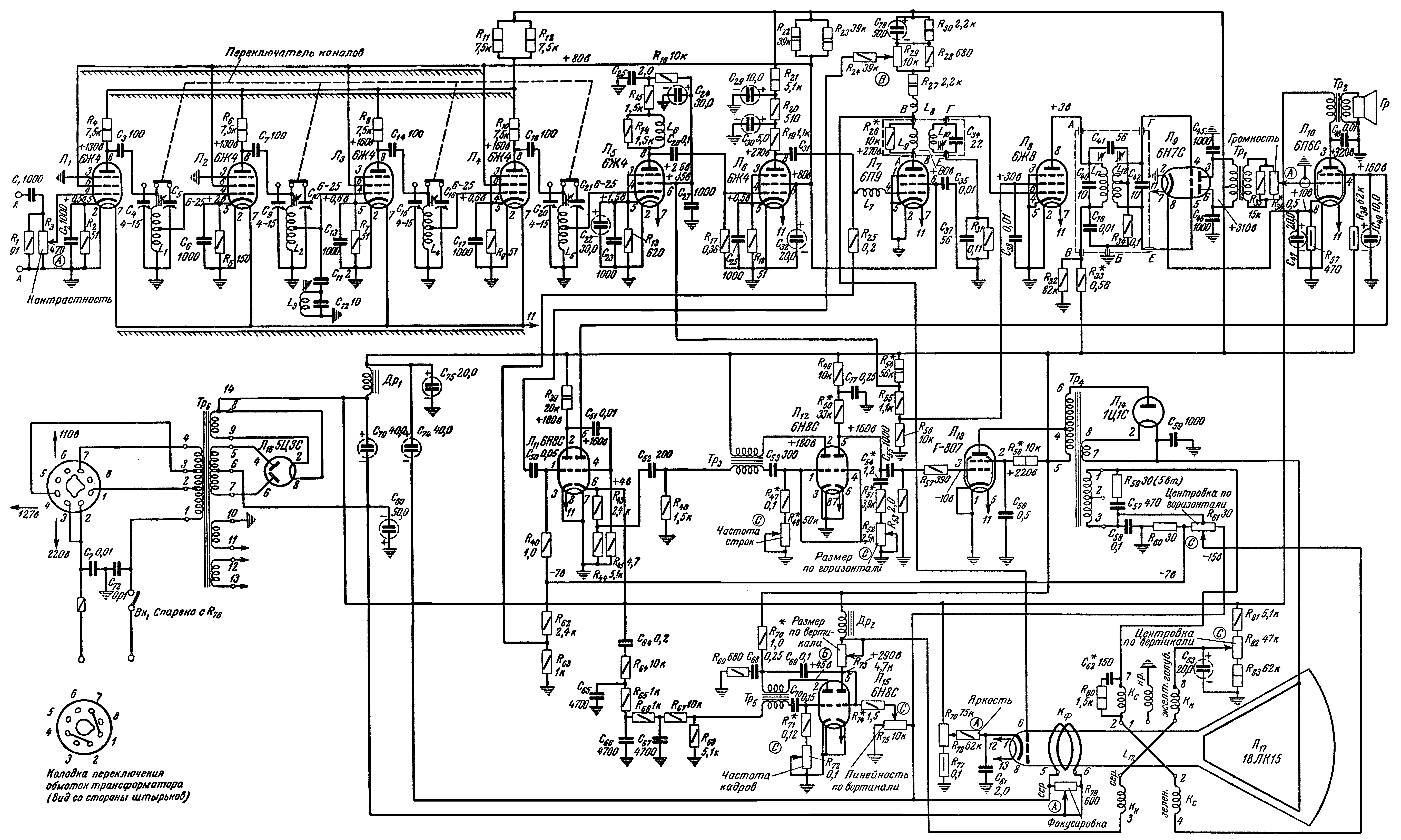

Принципиальная схема телевизора "КВН-49-А"


Экранный вариант (150 dpi gray - 549 kb) Принтерный вариант (600 dpi b/w - 731 kb)

Схема в формате DjVu (257 kb)   О формате DjVu

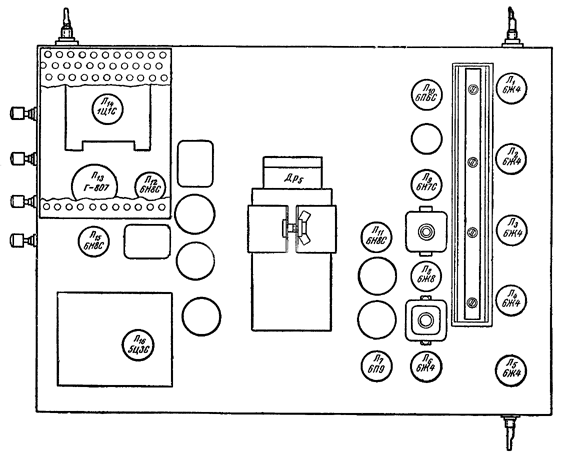

Расположение ламп и деталей на шасси телевизора "КВН-49-А"


 Расположение ламп и деталей на шасси телевизора 'КВН-49-А'

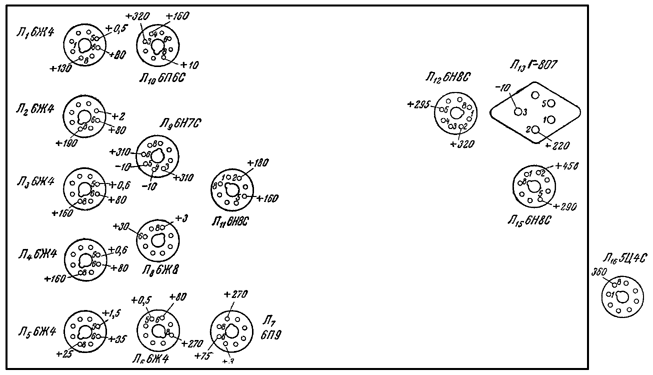

Схема проверки напряжений телевизора "КВН-49-А"


 Схема проверки напряжений телевизора 'КВН-49-А'



Другие модели серии "КВН-49"
