Телевизор "КВН-49-4(А)"

Внешний вид телевизора 'КВН-49-4(А)'

Канал изображения телевизора "КВН-49-4(А)" собран по схеме прямого усиления, а канал звукового сопровождения - по супергетеродинной схеме с использованием в качестве промежуточной частоты разностной частоты в 6,5 МГц, возникающей в результате биений между несущими частотами сигналов изображения и звукового сопровождения.

Размер изображения на экране кинескопа 18ЛК1Б или 18ЛК5Б - 105 х 140 мм (по диагонали - 180 мм).

Телевизор рассчитан на прием первых трех телевизионных каналов.

Его чувствительность (при входном сопротивлении 75 Ом) по каналу изображения не хуже 1000 мкВ, по каналу звукового сопровождения - 800 мкВ.

Разрешающая способность по горизонтали в центре не менее 400 линий.

Мощность, потребляемая от сети - около 200 Вт.

Наружные размеры футляра 380 х 490 х 400 мм. Вес 29 кг.

В телевизоре используется 16 ламп, не считая кинескопа. Во второй модификации аппарата две лампы 6Х6С (Л5 и Л9) заменены полупроводниковыми диодами Д2Б.

1. 1-й каскад усилителя высокой частоты на лампе Л1 - 6Ж4;
2. 2-й каскад усилителя высокой частоты на лампе Л2 - 6Ж4;
3. 3-й каскад усилителя высокой частоты на лампе Л3 - 6Ж4;
4. 4-й каскад усилителя высокой частоты на лампе Л4 - 6Ж4;
5. Видеодетектор (амплитудный) на левой половине и диод цепи управляющего электрода кинескопа на правой половине лампы Л5 - 6Х6С;
6. Предварительный каскад видеоусилителя на лампе Л6 - 6Ж4;
7. Оконечный каскад видеоусилителя на лампе Л7 - 6П9;
8. УПЧЗ на лампе Л8 - 6Ж8;
9. Частотный детектор (звука) на лампе Л9 - 6Х6С;
10. Оконечный каскад УНЧ на лампе Л10 - 6П9;
11. Селектор (левый триод) и ограничитель импульсов синхронизации (правый триод) на лампе Л11 - 6Н8С;
12. Блокинг-генератор, генератор напряжения пилообразно-импульсной формы на лампе Л12 - 6Н7С;
13. Оконечный каскад строчной развертки на лампе Л13 - Г-807;
14. Демпферный диод на лампе Л14 - 1Ц1С;
15. Генератор и оконечный каскад кадровой развертки на лампе Л15 - 6Н8С;
16. Кенотронный выпрямитель на лампе Л16 - 5Ц3С;
17. Кинескоп Л17 - 18ЛК5Б.



Особенности схемы


Канал сигналов изображения состоит из четырехкаскадного усилителя высокой частоты (лампы Л1, Л2, Л3 и Л4), диодного детектора и усилителя сигналов изображения. Вход телевизора апериодический (сопротивление R1), рассчитанный на подсоединение коаксиального кабеля с волновым сопротивлением 75 Ом. Регулировка контрастности производится при помощи переменного сопротивления R3, изменяющего величину отрицательного напряжения на управляющей сетке лампы первого каскада УВЧ.

Контур каждого каскада усилителя высокой частоты включен по схеме параллельного питания и состоит из индуктивности, образованной одной или несколькими последовательно соединенными катушками (в зависимости от положения переключателя каналов) и подключенной к ним емкости.

Для уменьшения влияния смены ламп на настройку контуров применена автотрансформаторная связь контура с цепью управляющей сетки лампы.

В каждом телевизионном канале имеется по одному режекторному контуру (L4, C4, L3, C9, L12, С14). Питание анодной, экранной и накальной цепей УВЧ производится при помощи емкостных шин, выполненных в виде узких металлических полосок и изолированных от шасси тонким слоем триацетатной пленки. Емкость каждой такой шины по отношению к шасси составляет 600 - 700 пФ.

Амплитудный детектор выполнен на одном из диодов лампы Л5. Лампы Л6 и Л7 работают в каскадах видеоусилителя. Назначение дросселей Др2, Др3 и Др4 - скорректировать частотную характеристику усилителя в области высоких частот, а конденсатора С22 и сопротивления R16 - в области низких частот.

Трансформатор L16 L17 отсасывает промежуточную частоту, равную 6,5 МГц, в канал звукового сопровождения. С сопротивлений анодной нагрузки R17 и R19 и дросселя Др4 сигналы изображения через конденсатор С60 снимаются на управляющий электрод кинескопа (18ЛК1Б или 18ЛК5Б). Подключенная к управляющему электроду кинескопа цепочка из сопротивлений R69, R70 и правого диода лампы Л5 используется для восстановления "постоянной составляющей".

Канал звукового сопровождения состоит из ограничителя (Л8), частотного детектора (Л9) и усилителя низкой частоты (Л10). Подстройка дискриминатора производится в одних сериях телевизоров изменением индуктивности катушек путем вдвигания сердечника, в других, как в данном случае, при помощи подстроечных конденсаторов.

Канал синхронизации. Полный телевизионный сигнал поступает на сетку левого триода лампы Л11, который выполняет роль фазоинвертора и ограничителя. Правый триод этой лампы используется в качестве селектора. Сигналы синхронизации снимаются в цепи генератора кадровой развертки с сопротивлений R40 и R41, включенных в цепи катода правого триода, а в цепи генератора строчной развертки - с сопротивления R40. Для выделения строчных синхронизирующих импульсов используется дифференцирующая цепочка (конденсатор C45 и сопротивление R43), а полукадровых - интегрирующая цепочка (конденсаторы и сопротивления (C54, R55, C53, R56, C55, R57).

Развертывающие устройства. Левый триод лампы Л12 работает в качестве блокинг-генератора и генератора напряжения пилообразно-импульсной формы. Выходной каскад строчной развертки на лампе Л13 связан при помощи трансформатора Тр4 со строчными отклоняющими катушками.

Для демпфирования колебаний, возникающих при обратном ходе луча, используется правая половина лампы Л12, включенная диодом и подсоединенная параллельно выходной обмотке строчного трансформатора. К этой же обмотке подсоединена катушка индуктивности L20, используемая для регулировки размера строки. Анодное напряжение для питания электроннолучевой трубки (4000 В) получается при помощи импульсного выпрямителя на лампе Л14.

В цепи кадровой развертки работает двойной триод Л15, левая половина которого входит в схему блокинг-генератора и генератора напряжения пилообразно-импульсной формы, а правая - в схему усилителя. Регулировка линейности производится при помощи переменного сопротивления R63 путем изменения величины отрицательного напряжения на управляющей сетке правого триода лампы Л15. Анодное питание на все лампы, за исключением оконечного каскада усилителя низкой частоты, снимается после дросселя Др1, а на оконечный каскад до дросселя. В цепь минуса выпрямленного напряжения последовательно включены фокусирующая катушка Кф и потенциометр центровки растра по горизонтали. Создаваемое на сопротивлении центровки падение напряжения используется для подачи отрицательного напряжения на управляющие сетки ламп Л1 и Л7, а полное падение напряжения, создаваемое в минусовой цепи телевизора, подается на переменное сопротивление регулировки линейности.



Принципиальная схема телевизора "КВН-49-4(А)"

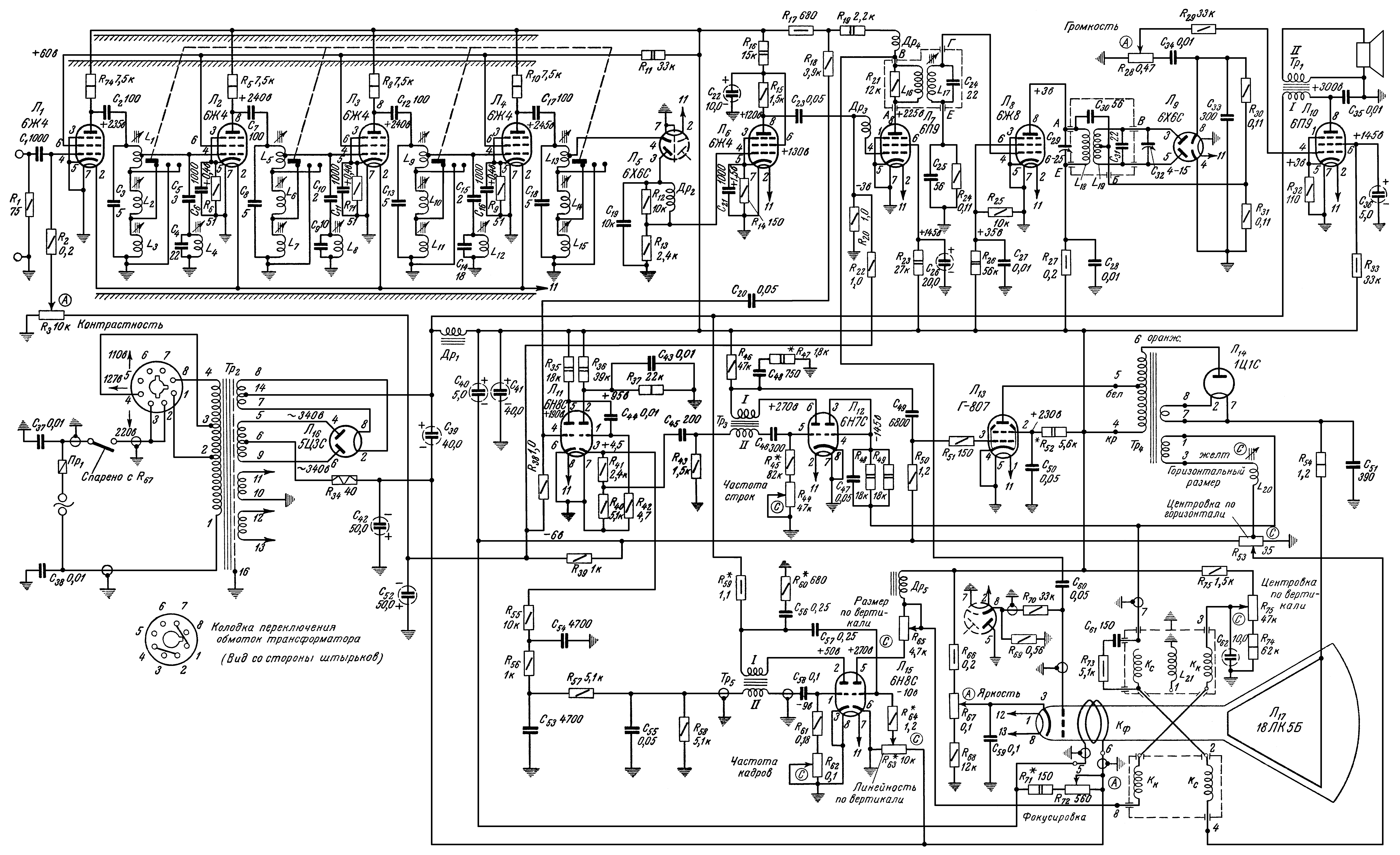

Первый выпуск

Экранный вариант (150 dpi gray - 452 kb) Принтерный вариант (600 dpi b/w - 705 kb)

Схема в формате DjVu (218 kb)   О формате DjVu

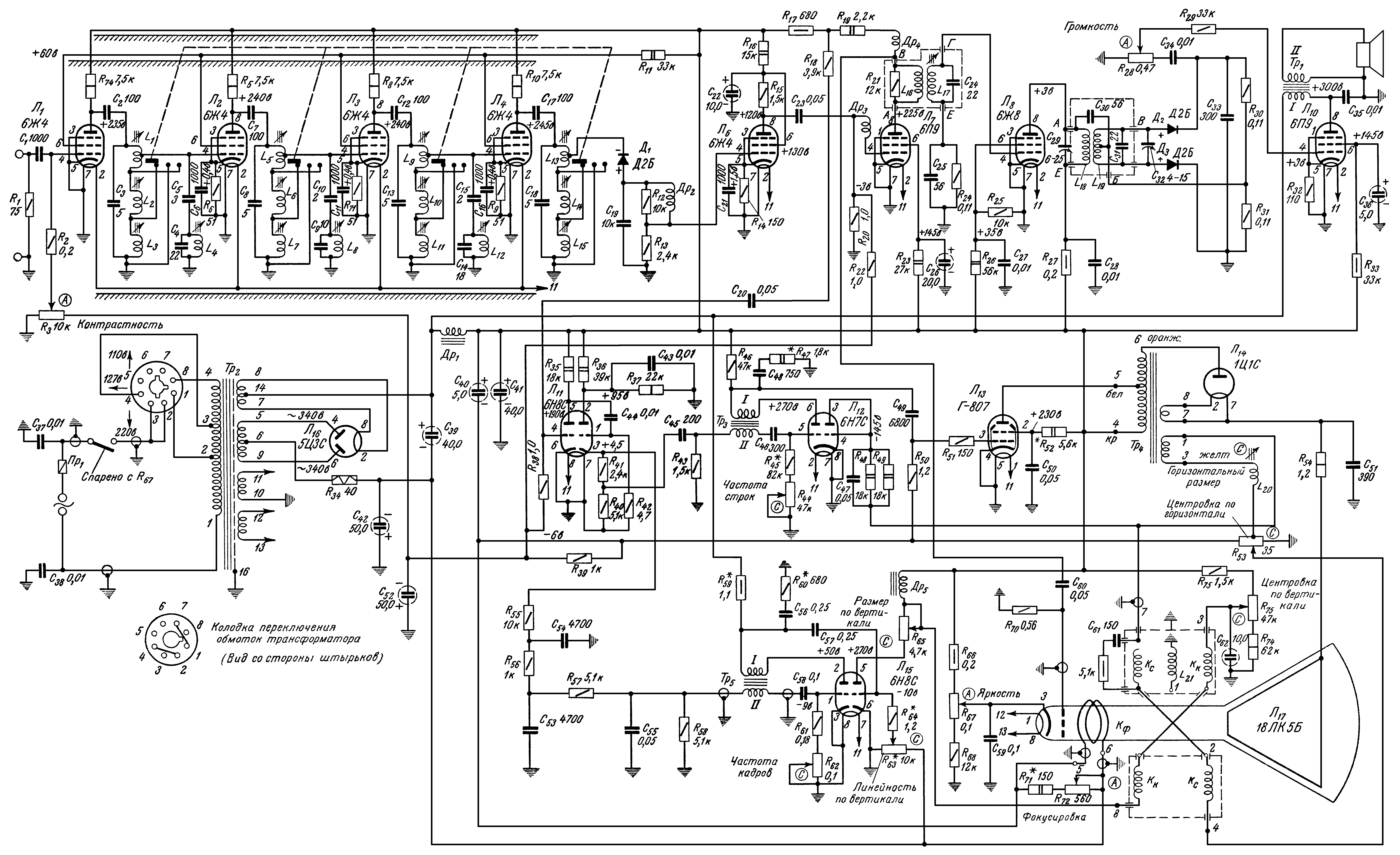

Второй выпуск
Экранный вариант (150 dpi gray - 444 kb) Принтерный вариант (600 dpi b/w - 696 kb)

Схема в формате DjVu (215 kb)   О формате DjVu
