Телевизор "Т2-Ленинград"

Внешний вид телевизора 'Т2-Ленинград'


Основные показатели


Собственно в телевизоре, не считая кинескопа, используется 28 ламп и 3 лампы - во встроенном радиоприемнике.

Радиоканалы собраны по супергетеродинной схеме с раздельным усилением по промежуточной частоте сигналов изображения и звукового сопровождения.

Размер изображения на экране кинескопа 23ЛК1Б 135 х 180 мм.

Телевизор рассчитан на прием первых трех телевизионных каналов и частотно-модулированных станций на УКВ в диапазоне 65 МГц.

Чувствительность телевизора (при входном сопротивлении в 75 Ом) по каналу изображения не хуже 500 мкВ, по каналу звукового сопровождения 350 мкВ.

Разрешающая способность по горизонтали в центре не менее 400 линий.

Мощность, потребляемая от сети при приеме телевидения, 320 Вт, при приеме радиовещания на УКВ - не более 120 Вт.

Наружные размеры футляра 400 х 780 х 460 мм. Вес 52 кг.

В телевизор вмонтирован трехламповый приемник "Ленинградец", который вместе с усилителем низкой частоты канала звукового сопровождения дает возможность вести прием радиовещательных станций в обычно принятых диапазонах.

Каскады и примененные лампы:
1. Усилитель высокой частоты на лампе Л1 - 6Ж4;
2. Гетеродин на лампе Л2 - 6С2С;
3. Смеситель на лампе Л3 - 6Ж4;
4. 1-й каскад УПЧИ на лампе Л4 - 6Ж4;
5. 2-й каскад УПЧИ на лампе Л5 - 6Ж4;
6. Детектор на лампе Л6 - 6Х6С;
7. Предварительный каскад видеоусилителя на лампе Л7 - 6Ж4;
8. Восстановление "постоянной составляющей" и буферный каскад на лампе Л8 - 6Н8С;
9. Оконечный каскад видеоусилителя на лампе Л9 - 6П9;
10. 1-й УПЧЗ на лампе Л10 - 6Ж3;
11. 2-й УПЧЗ на лампе Л11 - 6Ж3;
12. 3-й УПЧЗ на лампе Л12 - 6Ж3;
13. Ограничитель на лампе Л13 - 6Ж3;
14. Частотный детектор на лампе Л14 - 6Х6С;
15. 1-й каскад УЗЧ на лампе Л15 - 6Ж8;
16. 2-й каскад УЗЧ на лампе Л16 - 6П6С;
17. Селектор и ограничитель импульсов на лампе Л17 - 6Н8С;
18. Селектор дифференцированных полукадровых сигналов на лампе Л18 - 6А7;
19. Блокинг-генератор кадровой развертки на лампе Л19 - 6Н8С;
20. Оконечный каскад кадровой развертки на лампе Л20 - 6П6С;
21. Блокинг-генератор строчной развертки на лампе Л21 - 6Н8С;
22. Оконечный каскад строчной развертки на лампе Л22 - ГУ-50;
23. Высоковольтный выпрямитель на лампе Л23 - 1Ц1С;
24. Высоковольтный выпрямитель на лампе Л24 - 1Ц1С;
25. Демпфер на лампе Л25 - 5Ц4С;
26. Преобразователь радиовещательного приемника на лампе Л26 - 6А7;
27. УПЧ радиовещательного приемника на лампе Л27 - 6К3;
28. Детектор радиовещательного приемника на лампе Л28 - 6Х6С;
29-30. Второй выпрямитель на лампах Л29 и Л30 - 5Ц4С;
31. Первый выпрямитель на лампе Л31 - 5Ц4С;
32. Кинескоп - 23ЛК1Б.


Описание схемы телевизора


Высокочастотный блок состоит из усилителя высокой частоты (лампа Л1), гетеродина (лампа Л2) и смесителя (лампа Л3). Вход телевизора апериодический, рассчитанный на подсоединение коаксиального кабеля с волновым сопротивлением в 75 Ом. Регулировка усиления производится переменным сопротивлением R3 путем изменения величины положительного напряжения на катоде лампы Л1. Анодной нагрузкой лампы Л1 служит одиночный контур, образованный каждой из катушек L1, L2, L3, (в зависимости от положения переключателя каналов) с распределенной емкостью монтажа и ламп.

Дроссель ДР1 преграждает путь токам высокой частоты в цепи питания. Гетеродин собран по схеме с емкостной связью.

Канал звукового сопровождения. Напряжение промежуточной частоты звука из анодной цепи смесительной лампы через конденсатор C15 поступает на контур L14, C41 и усиливается тремя каскадами УПЧ (лампы Л10-Л12).

Величина усиления каскадов УПЧ регулируется потенциометром R57, включенным в цепь катода лампы Л10. Далее следует ограничитель (лампа Л13) и частотный детектор (лампа Л14) - по типу дискриминатора.

С выхода дискриминатора сигналы низкой частоты поступают на двухкаскадный усилитель (лампы Л15 и Л16). Для коррекции частотной характеристики применена отрицательная обратная связь (сопротивления R86, R85 и конденсатор С75).

В канале сигналов изображения используется двухкаскадный усилитель промежуточной частоты (лампы Л4 и Л5) и детектор (лампа Л6). Анодной нагрузкой ламп Л3 и Л4 служат одиночные контуры, а лампы Л5 - полосовой фильтр. Связь контуров фильтра выбрана достаточно сильной, так что его частотная характеристика имеет вид двухгорбой кривой с максимумами на частотах в 34,25 и 31,25 МГц.

Видеоусилитель выполнен на лампах Л7 и Л9. Дроссели Др4, Др5 и Др6 корректируют частотную характеристику в области высоких частот.

Сопротивление R34 и конденсатор С31 образуют корректирующую цепочку в анодной цепи первого каскада усилителя для подъема усиления в области низших частот сигналов изображения.

Цепочка из катушки индуктивности L13 и конденсатора С36 образует фильтр для подавления напряжения разностной частоты в 6,5 МГц, возникающего на выходе детектора в результате биений между промежуточными частотами сигналов изображения и звука.

Один из триодов лампы Л8, подсоединенный параллельно сопротивлению утечки сетки оконечного каскада усилителя сигналов изображения, используется для восстановления "постоянной составляющей".

Блок синхронизации. Полный телевизионный сигнал с негативной полярностью подается на сетку селектора - левого триода лампы Л17. Другой ее триод служит для дополнительного ограничения импульсов синхронизации. С сопротивления его анодной нагрузки R94 синхроимпульсы снимаются в цепь формирования сигналов строчной синхронизации, а с сопротивления R92 и R93) в его катоде - в цепи кадровой синхронизации. Цепь формирования сигналов, строчной синхронизации состоит из буферного каскада (левый триод лампы Л8) и дифференцирующего фильтра (сопротивление R113 и конденсатор C91). Для кадровой синхронизации полукадровый импульс дифференцируется цепочкой, образованной конденсатором C81 и сопротивлением R96.

В качестве селектора дифференцированных полукадровых сигналов используется лампа Л18. На первую сетку этой лампы подано отрицательное напряжение такой величины, что при отсутствии импульсов синхронизации ток через лампу отсутствует. Управляющая сетка этой лампы через конденсатор C83 соединена с экранирующей сеткой. Когда на гетеродинную сетку лампы Л18, поступает первый импульс, возникающий в результате дифференцирования полукадрового сигнала, лампа отпирается и в ее анодной цепи создается импульс отрицательной полярности, который используется для синхронизации кадрового блокинг-генератора.

Так как лампа Л18 в момент поступления первого импульса открыта, конденсатор C84 быстро разряжается и на ее управляющую сетку через конденсатор С83 подается отрицательное напряжение, полностью прекращающее ток через нее. Величины сопротивлений R99, R101, R102 и конденсаторов С83 и С84 подобраны таким образом, что лампа Л18 остается запертой на все то время, пока не закончится последний импульс, поступивший на ее первую сетку от дифференцирования полукадрового сигнала. Такая схема обеспечивает получение устойчивой черезстрочной развертки.

Кадровая развертка (лампы Л19 и Л20). Лампа Л19 работает в качестве блокинг-генератора и генератора напряжения пилообразно-импульсной формы. Частота развертки регулируется переменным сопротивлением R104. Сигнал синхронизации через конденсатор С85 подается в анодную цепь блокинг-генератора. Сопротивления R106 и R107 и конденсаторы C88 и С89 зарядные. Регулировка размера по вертикали производится переменным сопротивлением R106, изменяющим амплитуду пилообразного напряжения. Регулировка линейности осуществляется при помощи переменных сопротивлений R109 и R111. Первое изменяет величину отрицательного напряжения на управляющей сетке лампы Л20, а второе - величину и форму подводимого к ней напряжения отрицательной обратной связи (С90, R111 и 110). Анодной нагрузкой оконечной лампы кадровой развертки Л20 служит дроссель Др9 и сопротивление R112, с которых снимается напряжение на кадровые отклоняющие катушки.

Строчная развертка. В строчной развертке используется лампа Л21 в качестве блокинг-генератора и генератора напряжения пилообразно-импульсной формы, лампа Л22 - генератора пилообразного тока и лампа Л25 в качестве демпфера. Регулировка размера по горизонтали производится переменными сопротивлениями R116 и R123. Конденсаторы С38 и С39 и сопротивление R52 служат для подавления колебаний, возникающих в строчных отклоняющих катушках.

Высоковольтный выпрямитель. Источником высокого напряжения являются импульсы, возникающие в обмотке выходного трансформатора строчной развертки в начале обратного хода луча. Эти импульсы выпрямляются и удваиваются схемой на двух кенотронах Л23 и Л24.

Низковольтный выпрямитель. В телевизоре два низковольтных выпрямителя. Один из них (Л31) питает анодным напряжением УВЧ, смеситель, гетеродин, каскады канала звукового сопровождения и радиовещательный приемник. В качестве дросселя фильтра здесь используется катушка подмагничивания динамика. Второй выпрямитель на кенотронах Л29 и Л30 питает блоки разверток и синхронизации, каскады УПЧ канала изображения и видеоусилитель.


Конструкция телевизора


Телевизор смонтирован на двух шасси, из которых одно используется для размещения блока низковольтного выпрямителя. Радиовещательный приемник закреплен в верхней части ящика, а громкоговоритель - к его передней стенке.

Кинескоп при помощи кольца с пружинами притягивается к обрамляющей рамке, которая закрепляется на шасси двумя винтами. Замена кинескопа производится через переднюю стенку телевизора.



Принципиальная схема телевизора "Т2-Ленинград"

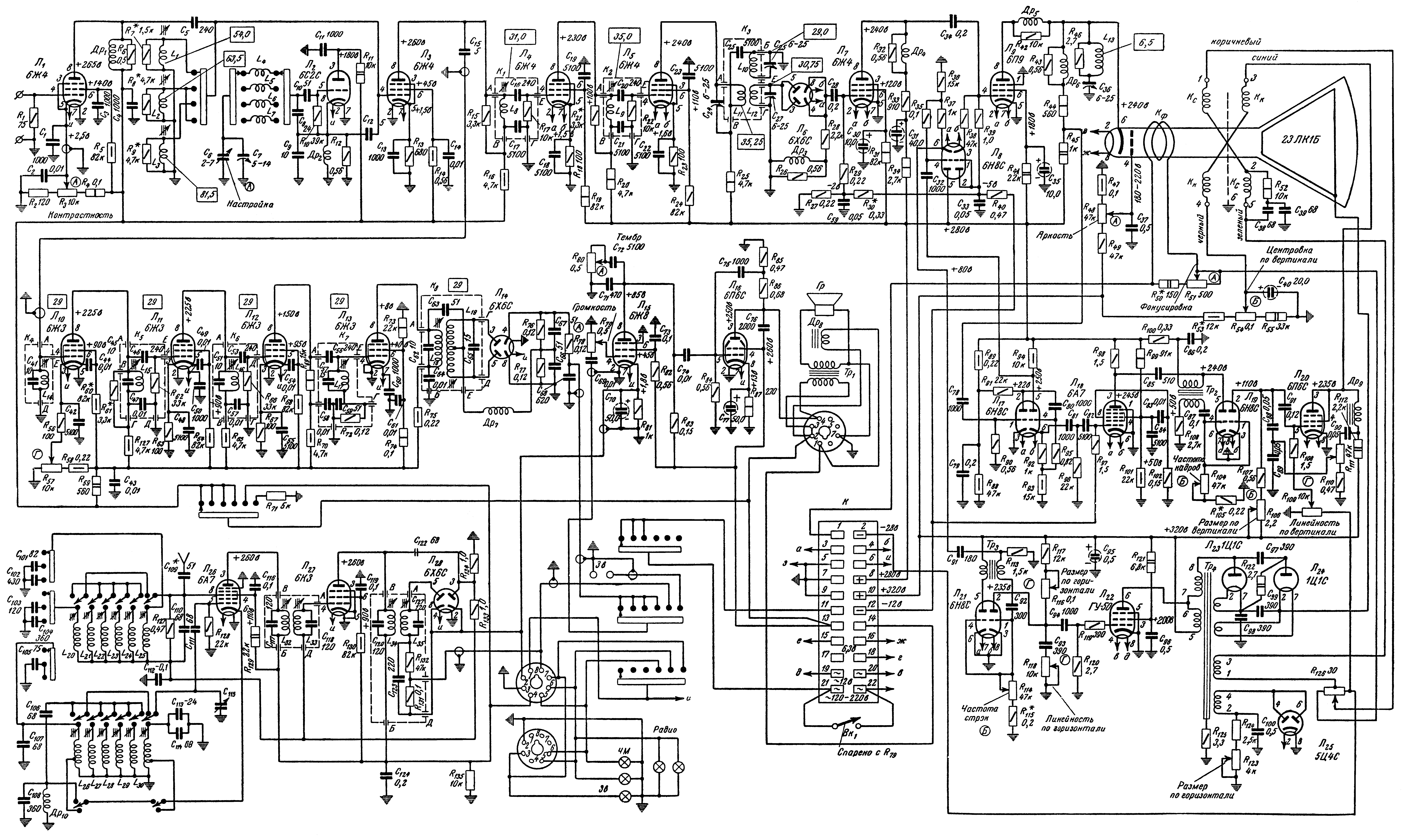

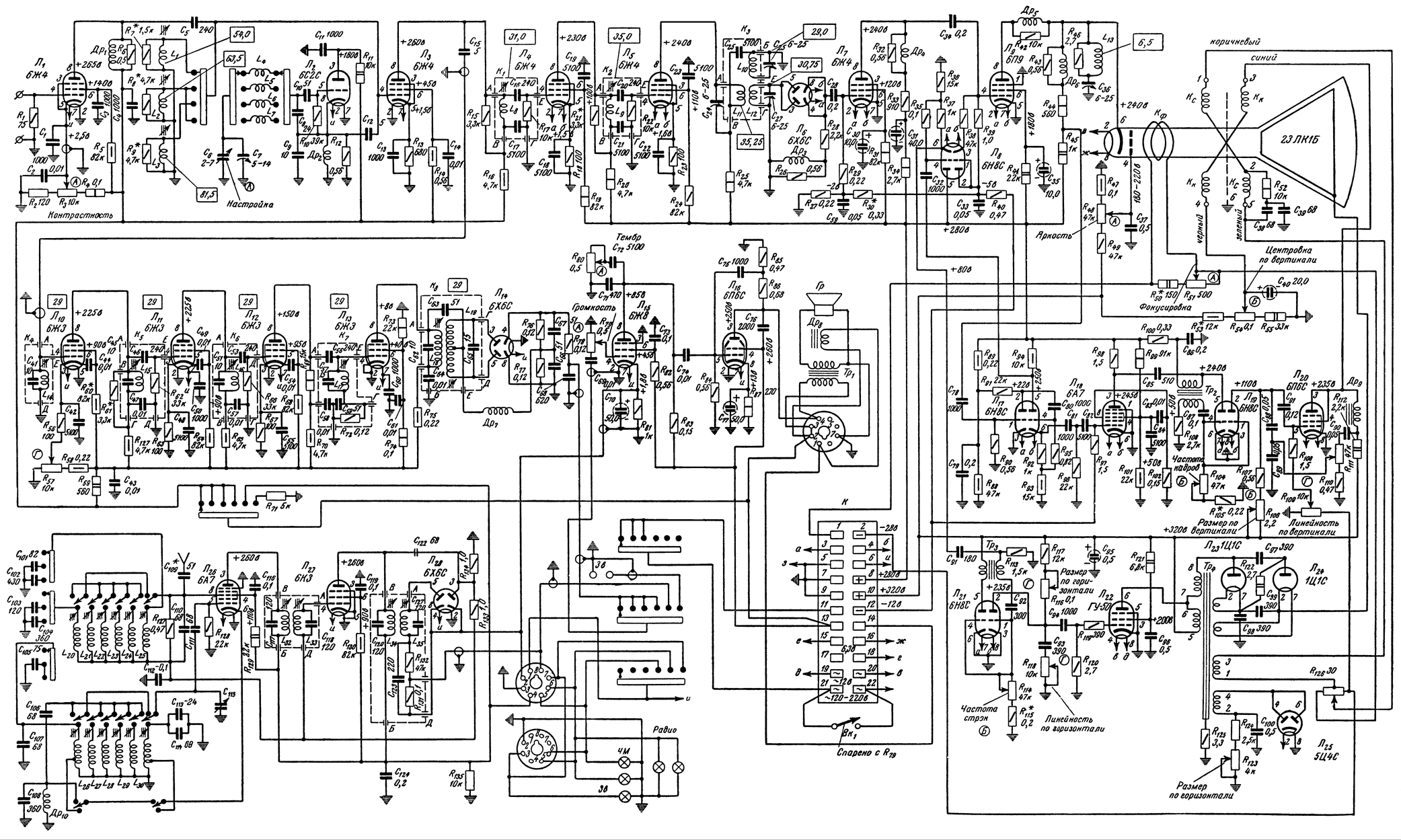

Схема блоков приемников и блока развертки

Экранный вариант (150 dpi gray - 723 kb) Принтерный вариант (600 dpi b/w - 949 kb)

Схема в формате DjVu (297 kb)   О формате DjVu

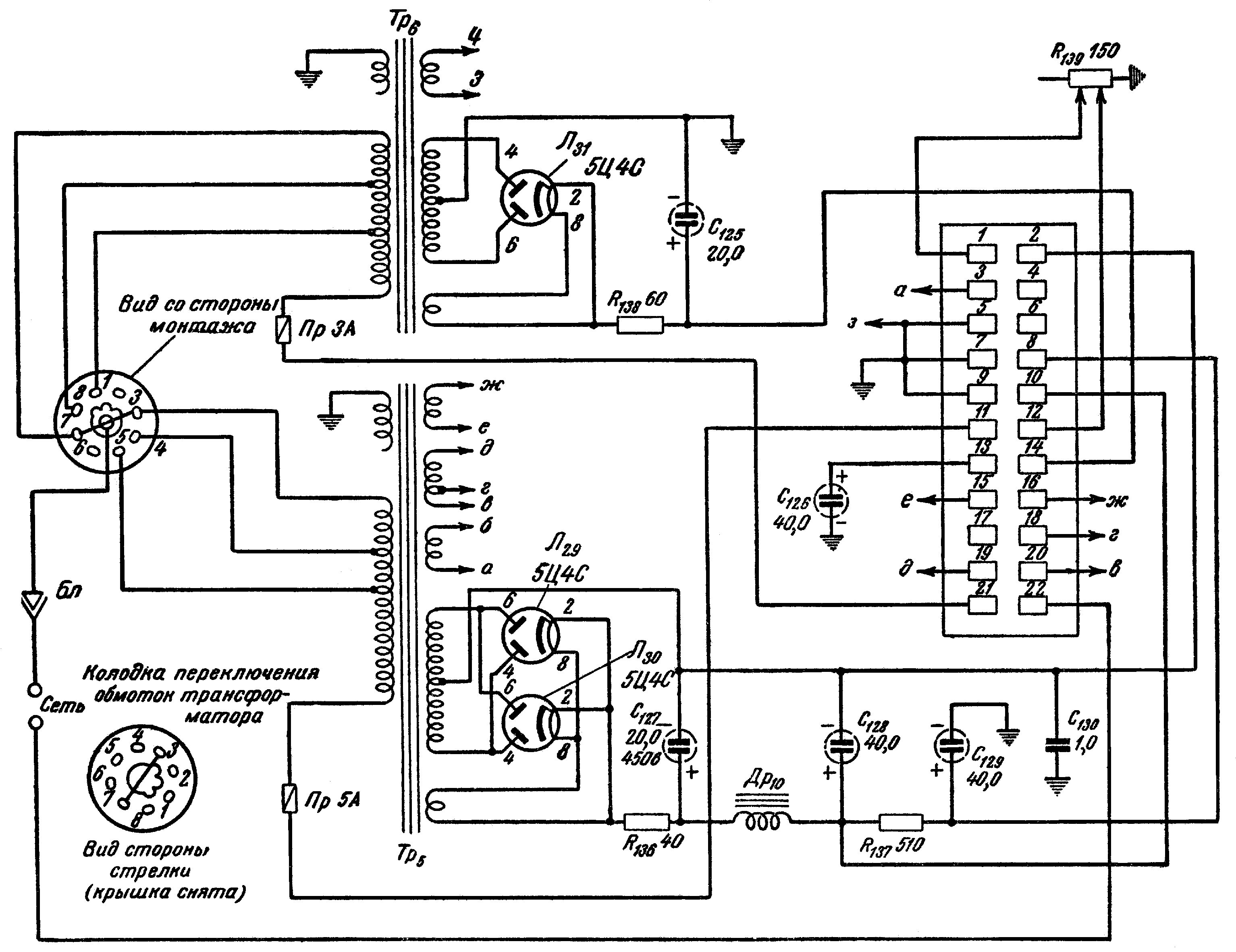

Схема блока низковольтных выпрямителей
Экранный вариант (150 dpi gray - 97 kb) Принтерный вариант (600 dpi b/w - 131 kb)

Схема в формате DjVu (30 kb)   О формате DjVu

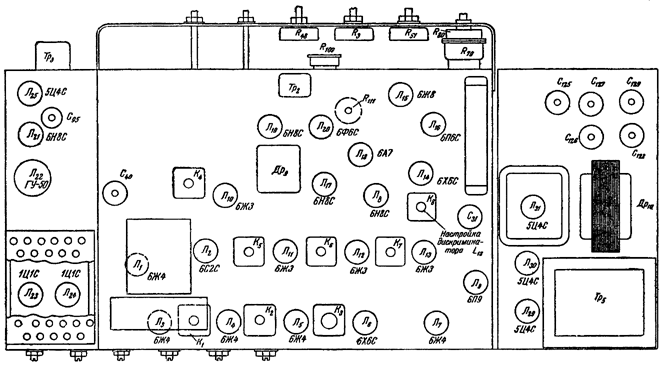

Расположение ламп и деталей на шасси телевизора "Т2-Ленинград"


 Расположение ламп и деталей на шасси телевизора 'Т2-Ленинград'

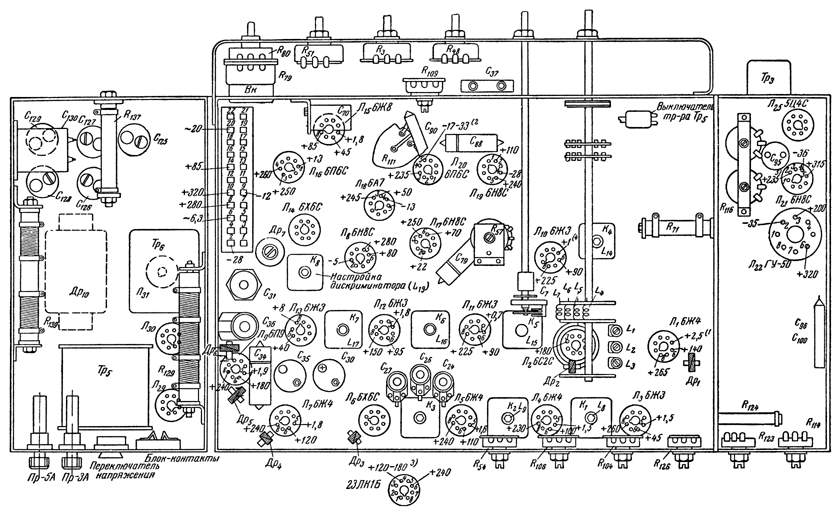

Схема проверки напряжений телевизора "Т2-Ленинград"


 Схема проверки напряжений телевизора 'Т2-Ленинград'
