Радиоприемник "Минск С-4"

Внешний вид радиоприемника 'Минск С-4'

Приемник имеет следующие каскады:
1. Преобразователь частоты на лампе 6А7.
2. УПЧ, детектор, АРУ и предварительный УНЧ на лампе 6Б8С.
3. Выпрямитель на лампе 5Ц4С.
4. Оконечный усилитель на лампе 6П6С.

Диапазон принимаемых частот.
    1. Длинные волны: 150 - 410 кГц (2000 - 732 м);
    2. Средние волны: 520 - 1600 кГц (577 - 187 м);
    3. Короткие волны: 5,5 - 15,4 МГц (54,7 - 19,46 м).


Электрические показатели


Промежуточная частота 465 кГц.

Выходная мощность 0,7 Вт при коэффициенте нелинейных искажений не более 10%.

Чувствительность на длинных и средних волнах не хуже 200 мкВ, на коротких волнах - не хуже 300 мкВ. Чувствительность с гнезд звукоснимателя 0,25 В.

Избирательность. Ослабление чувствительности при расстройке на +-10 кГц не менее 26 дБ. Ослабление сигнала по зеркальному каналу более 30 дБ на длинных и средних волнах и более 12 дБ на коротких волнах.

Частотная характеристика. Полоса пропускания всего тракта приемника обеспечивает воспроизведение частот 150 - 3000 Гц.

АРУ обеспечивает изменение напряжения на выходе не более чем на 10 дБ при изменении напряжения на входе на 26 дБ.

Потребляемая мощность 50 Вт.


Особенности схемы


Основная особенность схемы - использование пентодной части лампы 6Б8С в качестве усилителя ПЧ и одновременно в качестве предварительного УНЧ. С контура L14C27, представляющего собой вторичную цепь двухконтурного фильтра ПЧ, усиленное напряжение промежуточной частоты подается на правый (по схеме) диод лампы, выполняющий роль детектора. Напряжение низкой частоты с нагрузочного сопротивления R9 через конденсатор С24 и фильтр R3С25 подается снова на сетку той же лампы, которая включена, таким образом, по рефлексной схеме. Нагрузкой для токов низкой частоты в анодной цепи лампы служит сопротивление R11, включенное последовательно с контуром L15C28.

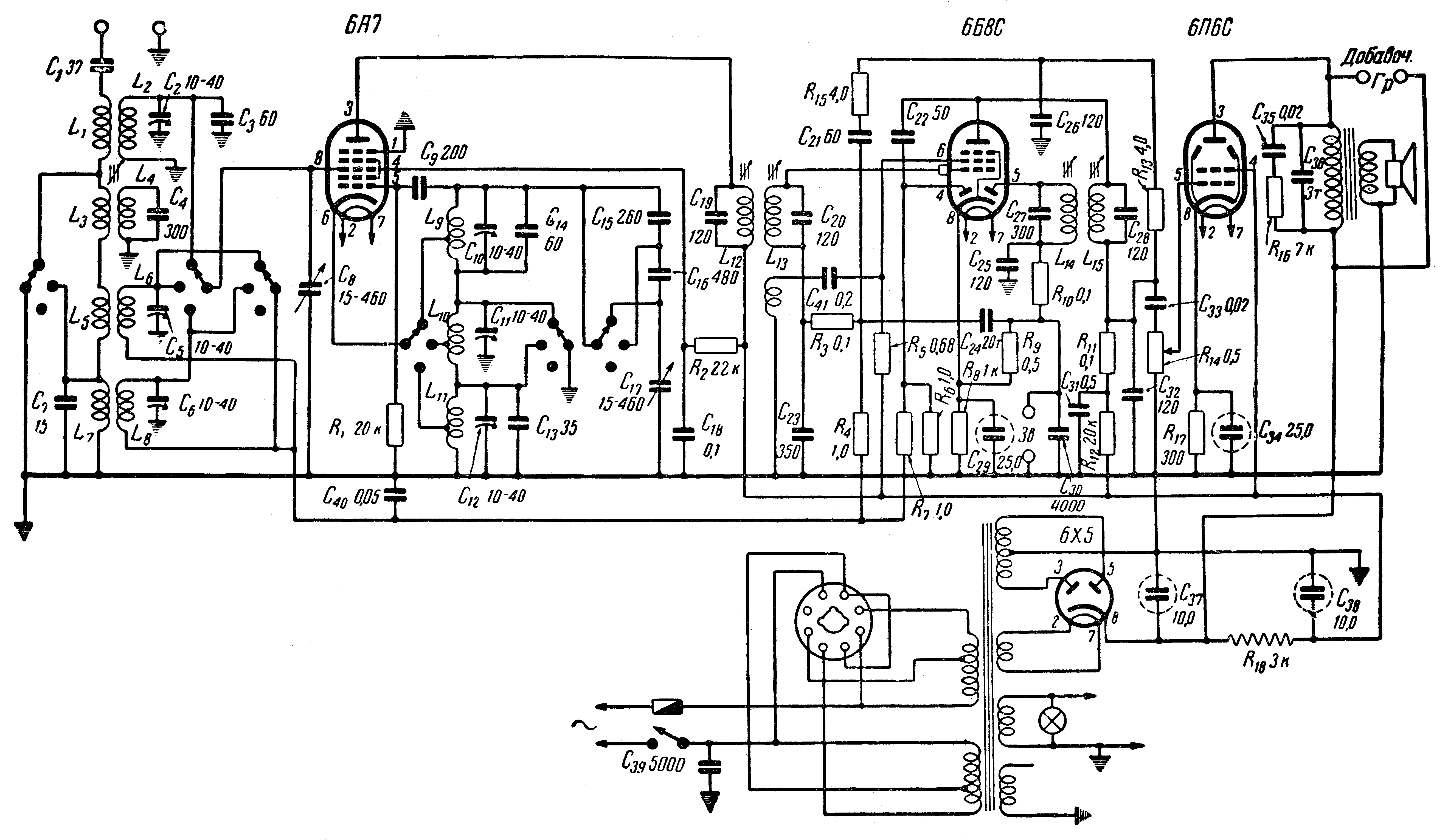

Принципиальная схема приемника "Минск С-4"


Экранный вариант (150 dpi gray - 213 kb) Принтерный вариант (600 dpi b/w - 260 kb)

Схема в формате DjVu (54 kb)   О формате DjVu

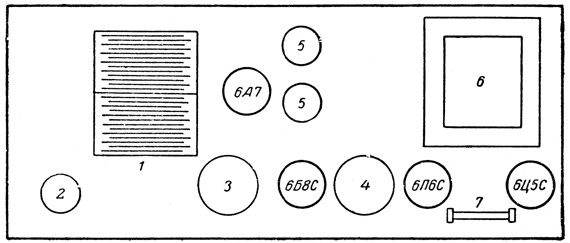

Расположение ламп и деталей на шасси приемника "Минск С-4"


 Расположение ламп и деталей на шасси приемника 'Минск С-4'


1 - конденсаторы переменной емкости; 2 - антенные катушки; 3 - 1-й ФПЧ; 4 - 2-й ФПЧ; 5 - электролитические конденсаторы; 6 - силовой трансформатор; 7 - предохранитель.
