Радиоприемник "Рекорд"

Внешний вид радиоприемника 'Рекорд'

Приемник имеет следующие каскады:
1. Преобразователь частоты на лампе 6А8.
2. УПЧ на лампе 6К7.
3. Детектор, АРУ и предварительный УНЧ на лампе 6Г7.
4. Оконечный усилитель на лампе 25П1С или 30П1С.
5. Выпрямитель на лампе 30Ц6С.

Габариты приемника 440 х 272 х 200 мм; вес 7,6 кг.

Диапазон принимаемых частот.
    1. Длинные, волны: 150 - 410 кГц (2000 - 732 м);
    2. Средние волны: 550 - 1500 кГц (545 - 200 м);
    3. Короткие волны: 4,28 - 12,3 МГц (70 - 25 м).



Электрические показатели


Промежуточная частота 465 кГц.

Выходная мощность 0,5 Вт,

Чувствительность на длинных волнах 150 - 250 мкВ, на средних 100 - 250 мкВ и на коротких 150 - 400 мкВ.

Избирательность. Ослабление чувствительности при расстройке на +-10 кГц 20-28 дБ. Ослабление сигнала промежуточной частоты, поданного на антенный вход, - не менее 30 дБ.

Потребляемая мощность 50 Вт при напряжении сети 127 В и 80 Вт при напряжении 220 В.



Особенности схемы


1. Отличительной особенностью приемника является универсальное питание - от электросети переменного или постоянного тока. Силовой трансформатор отсутствует. Напряжение сети подается прямо на кенотрон и - после выпрямления и фильтрации - на аноды ламп; напряжение сети подается, кроме того, непосредственно на нити ламп, соединенные последовательно. Нити накала включены в определенном порядке, который является обязательным для данного приемника.

Лампы 30П1С и 30Ц6С специально предназначены для таких приемников. Они имеют повышенное напряжение накала (30 В). Для накала всех ламп требуется напряжение порядка 74 В. Остальное напряжение сети поглощается добавочным сопротивлением R11.

Ввиду того, что шасси находится под напряжением, присоединять заземление нельзя.

2. Связь входного контура с антенной осуществляется по разному на различных диапазонах. На коротких волнах в контур входит катушка L5; при этом связь с антенной - емкостная, через конденсатор С4. На средних волнах в контур входит катушка L2; связь с антенной - индуктивная, при помощи катушки L3. На длинных волнах катушка L3 является катушкой контура, а антенна присоединяется к катушке связи L4. Параллельно катушкам L2 и L3 включены подстроечные конденсаторы C5 и С6. Конденсатор С2 включен последовательно в антенную цепь для предохранения схемы от непосредственного попадания в нее напряжения электросети.

3. В оконечном усилителе в цепь катода лампы включены сопротивления R10 и R12, с помощью которых создается смещение на управляющей сетке лампы. Благодаря отсутствию в катодной цепи конденсатора каскад оказывается охваченным отрицательной обратной связью по току.

Напряжение низкой частоты, падающее на сопротивлении R12, подается в катодную цепь лампы 6Г7, что вызывает положительную обратную связь и несколько повышает усиление по низкой частоте.

Кроме того, имеется еще одна цепь отрицательной обратной связи, охватывающая оба каскада УНЧ. Эта связь достигается тем, что напряжение с части витков вторичной обмотки выходного трансформатора подается в цепь регулятора громкости R5. В этом случае величина обратной связи зависит от положения движка регулятора громкости. При максимальном усилении (верхнее положение движка на схеме) напряжение обратной связи на сетку триода 6Г7 проходит через все сопротивление R5. Так как участок сетка - катод шунтирован сопротивлением диода, меньшим, чем R5, то основная часть напряжения падает на сопротивлении R5 и обратная связь оказывается слабой. При перемещении движка регулятора громкости вниз уменьшается сопротивление, включенное последовательно в цепь сетки триода, в шунтирующую цепь вводится остальная часть сопротивления R5, благодаря чему резко увеличивается влияние отрицательной обратной связи.

У выходного трансформатора имеется третья обмотка для включения дополнительного высокоомного громкоговорителя.

4. При включении приемника в сеть с напряжением 220 В последовательно с приемником необходимо включить специальное поглощающее сопротивление 285 Ом, выдерживающее ток 0,4 А. Можно включить и осветительную лампочку на 120 В мощностью 40 Вт. Может быть также использован понижающий трансформатор или автотрансформатор.

5. При включении в сеть постоянного тока кенотрон остается в схеме, но при этом обязательно соблюдение правильной полярности включения вилки в сеть. Если лампы горят, а приемник не работает, нужно перевернуть вилку в штепсельной розетке.



Детали


Выходной трансформатор. Первичная обмотка содержит 1800 витков провода ПЭЛ 0,12, вторичная - 32+53 витка ПЭЛ 0,55 и третья -1500 витков ПЭЛ 0,1. Сердечник из пластин Ш-14, набор 16 мм зазор 0,12 мм.

Дроссель фильтра имеет 3000 витков ПЭЛ 0,15.

Громкоговоритель типа 1ГДМ-1,5 с постоянными магнитом и литым диффузором (сопротивление звуковой катушки постоянному току 3,25 Ом).

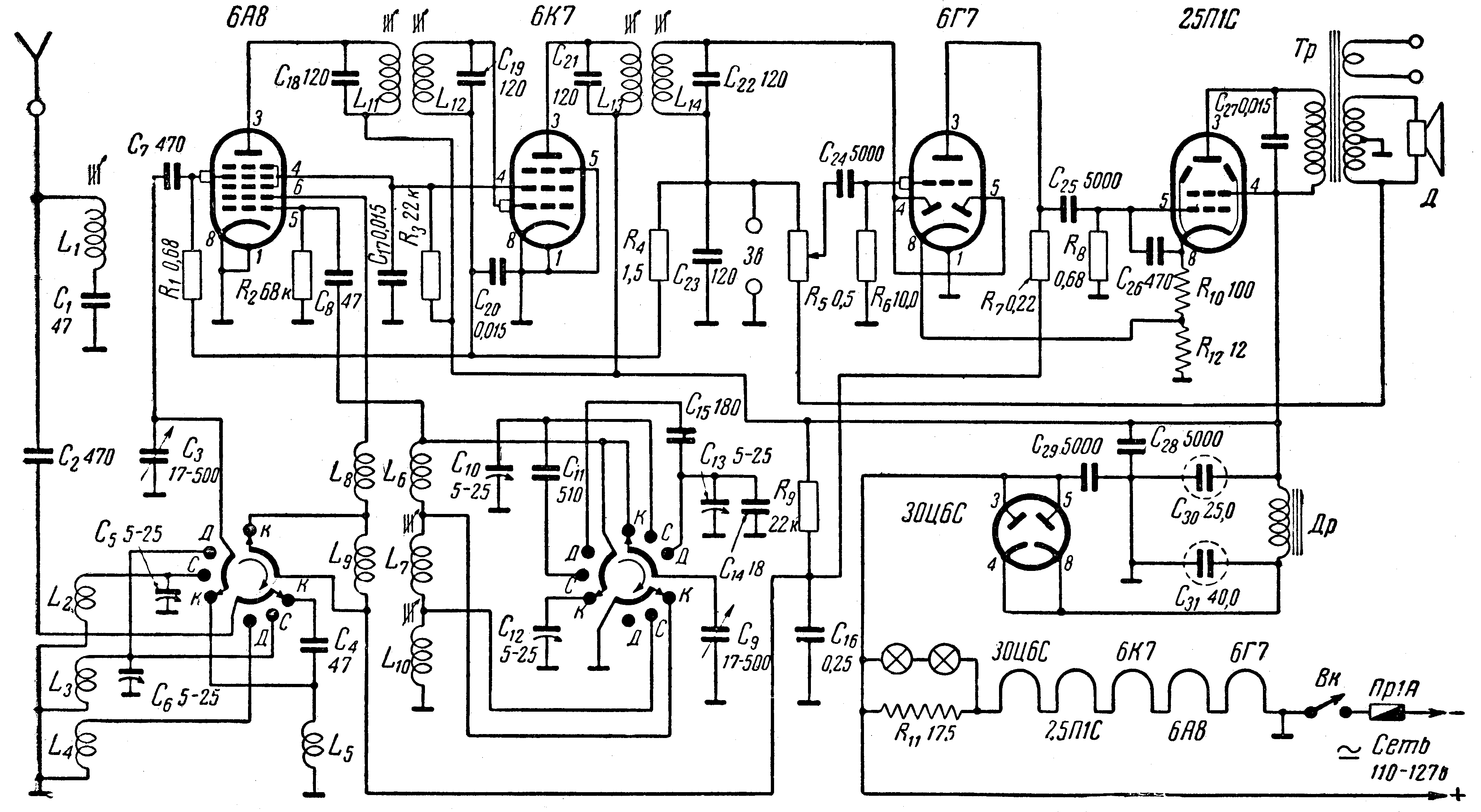

Принципиальная схема приемника "Рекорд"


Экранный вариант (150 dpi gray - 147 kb) Принтерный вариант (600 dpi b/w - 182 kb)

Схема в формате DjVu (39 kb)   О формате DjVu

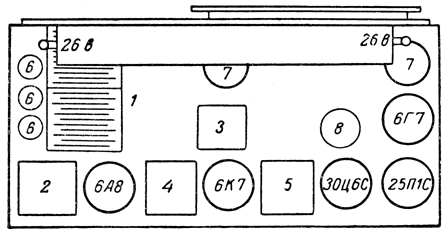

Расположение ламп и деталей на шасси приемника "Рекорд"


 Расположение ламп и деталей на шасси приемника 'Рекорд'


1 - конденсаторы переменной емкости; 2 - контуры гетеродина; 3 - входной контур: 4 - 1-й ФПЧ; 5 - 2-й ФПЧ; 6 - подстроечные конденсаторы; 7 - электролитические конденсаторы; 8 - сопротивление.
