Радиоприемник "Рекорд-52"

Внешний вид радиоприемника 'Рекорд-52'

Приемник "Рекорд-52" представляет собой дальнейшую модернизацию приемника "Рекорд-47", от которого он существенно отличается по электрической схеме.

В приемнике применены другие лампы и коренным образом изменена схема питания.

Этот приемник рассчитан на питание только от сети переменного тока напряжением 110-127 В или 220 В. Общая компоновка и внешнее оформление приемника сохранены прежними.

Габариты приемника 440 х 272 х 200 мм; вес 7,6 кг.

Приемник имеет следующие каскады:
1. Преобразователь частоты на лампе 6А7.
2. УПЧ на лампе 6К3.
3. Детектор, АРУ и предварительный УНЧ на лампе 6Г7.
4. Оконечный усилитель на лампе 6П6С.
5. Выпрямитель на лампе 6Ц5С.

Диапазон принимаемых частот, чувствительность, избирательность и частотная характеристика - по нормам ГОСТ для приемников 3-го класса.


Электрические показатели


Выходная мощность - 5 Вт при коэффициенте нелинейных искажений не более 10%.

Потребляемая мощность 40 Вт.


Особенности схемы


1. Связь входного контура с антенной - индуктивная. В диапазоне коротких волн в контур входит катушка L5, в диапазоне средних волн - L7, а в диапазоне длинных волн - L8. На средних волнах контурная катушка длинных волн L5 используется в качестве катушки связи; в остальных диапазонах имеются отдельные катушки связи L6 и L9.

2. При проигрывании граммофонных пластинок напряжение со звукоснимателя подается через конденсатор С32 на регулятор громкости. Одновременно с этим отключается цепь катода лампы 6А7, чтобы на выходе приемника не появилось помех от приема радиостанций.

3. В УНЧ добавлена цепь отрицательной обратной связи R7C12 с катода оконечной лампы 6П6С в цепь сетки лампы 6Г2 предварительного усилителя.

4. Питание осуществляется через трансформатор, причем для питания анодных цепей применена автотрансформаторная связь, а для цепей накала введены понижающие обмотки. Для фильтрации выпрямленного напряжения применена та же схема, что и в приемнике "Рекорд-47".


Детали


Схема и данные обмоток силового трансформатора приемника 'Рекорд-52'
Схема и данные обмоток силового трансформатора приемника "Рекорд-52".

Схема и данные обмоток выходного трансформатора приемника 'Рекорд-52'
Схема и данные обмоток выходного трансформатора приемника "Рекорд-52".

Громкоговоритель типа 1ГД-1. Звуковая катушка состоит из 30+31 витков провода ПЭЛ-16 (сопротивление звуковой катушки постоянному току 3,25 Ом).

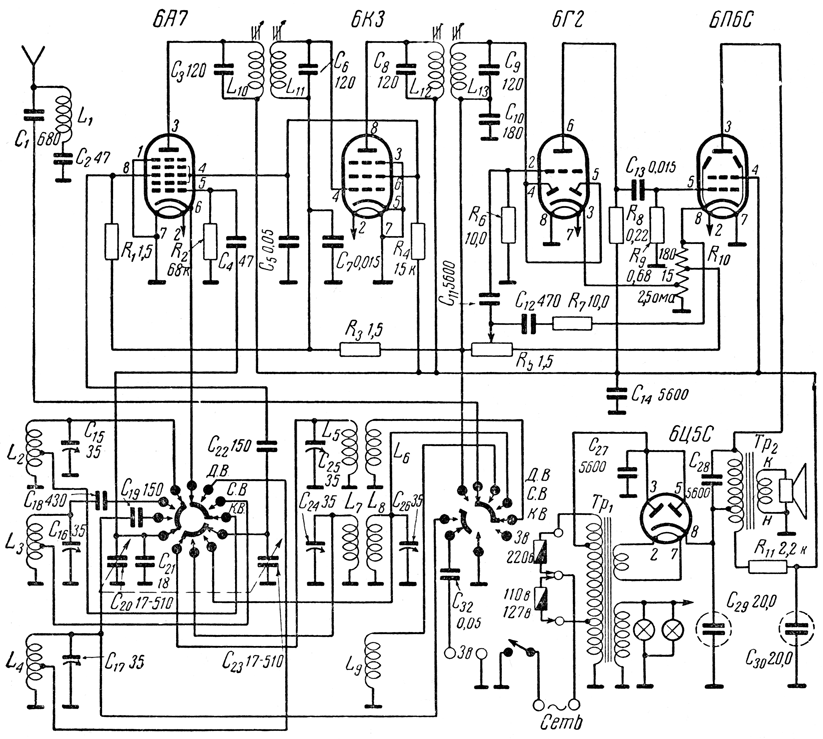

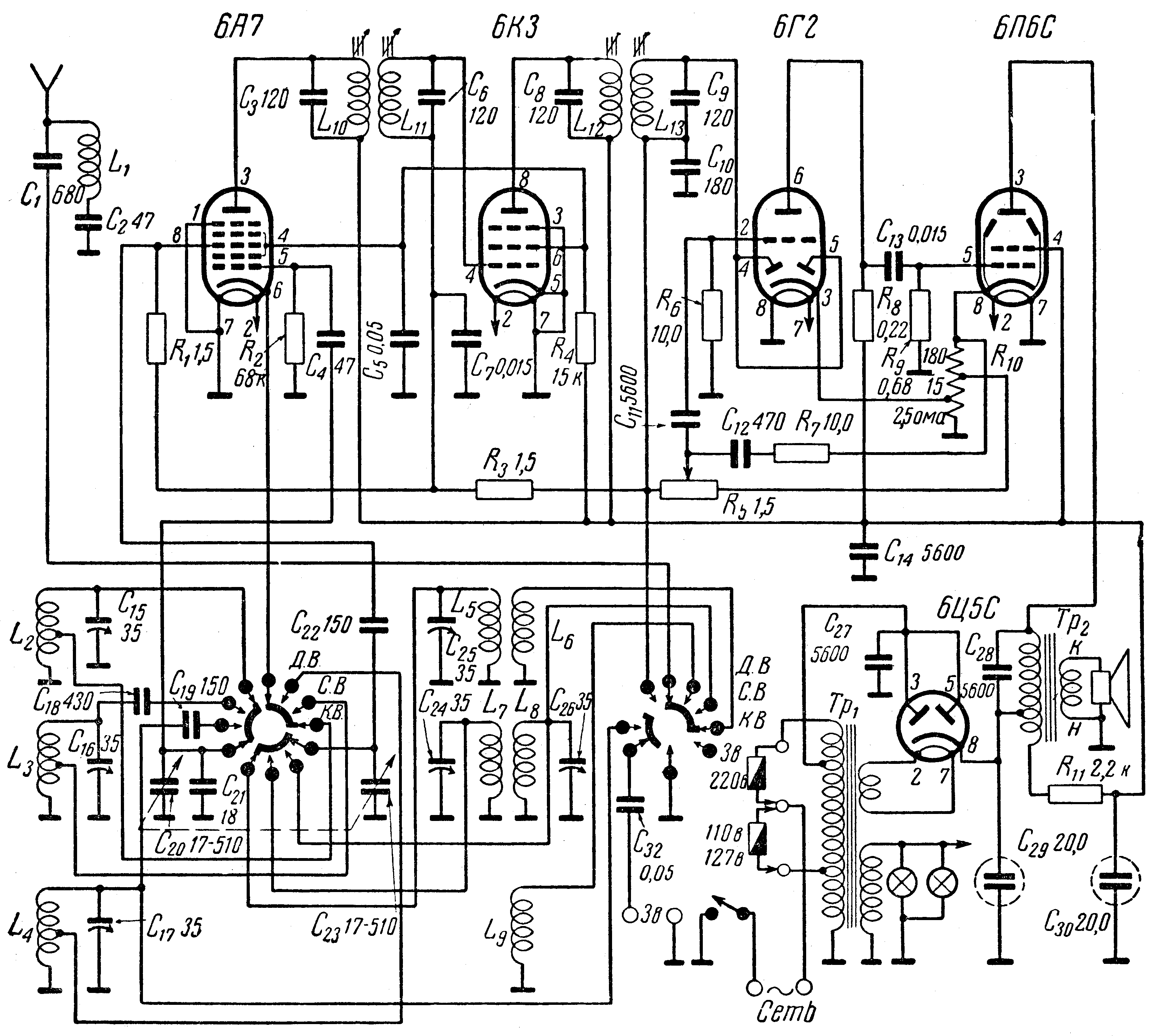

Принципиальная схема приемника "Рекорд-52"


Экранный вариант (150 dpi gray - 179 kb) Принтерный вариант (600 dpi b/w - 217 kb)

Схема в формате DjVu (46 kb)   О формате DjVu

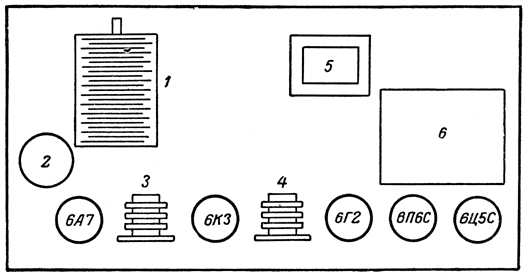

Расположение ламп и деталей на шасси приемника "Рекорд-52"


 Расположение ламп и деталей на шасси приемника 'Рекорд-52'


1 - конденсаторы переменной емкости; 2 - антенные катушки длинных и средних волн; 3 - 1-й ФПЧ; 4 - 2-й ФПЧ; 5 - выходной трансформатор; 6 - силовой трансформатор.

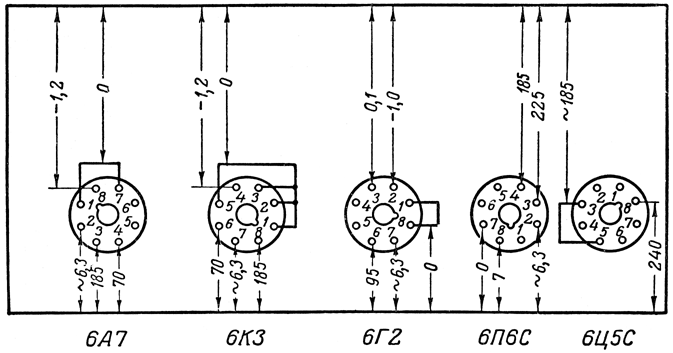

Схема проверки напряжений приемника "Рекорд-52"


 Схема проверки напряжений приемника 'Рекорд-52'

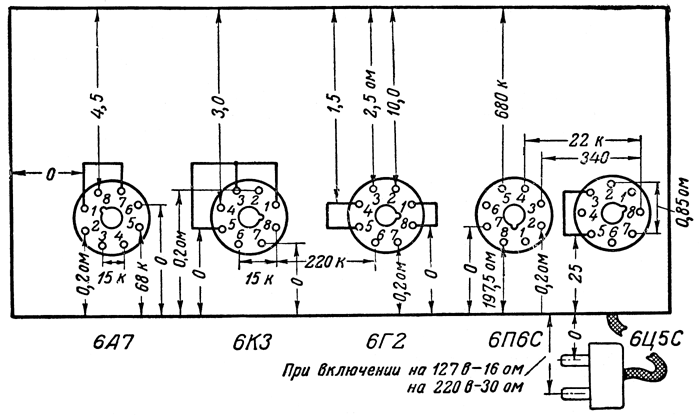

Схема проверки сопротивлений приемника "Рекорд-52"


 Схема проверки сопротивлений приемника 'Рекорд-52'
