Радиола "Рекорд"

Внешний вид радиолы 'Рекорд'

Радиола "Рекорд" состоит из модернизированнoгo приемника "Рекорд-47" и проигрывающего устройства, заключенных в общий деревянный футляр настольного типа, размеры которого допускают проигрывание грампластинок всех размеров при закрытой верхней крышке. Радиола рассчитана на питание от сети только переменного тока.

Проигрывающее устройство состоит из синхронного электродвигателя типа СМ-1 и электромагнитного звукоснимателя типа 3-94. Питание электродвигателя осуществляется непосредственно от сети при напряжении 110 - 127 В и через обмотку автотрансформатора при напряжении сети 220 В.

Схема радиолы в основных чертах повторяет схему приемника "Рекорд-47", но отличается от нее способом питания и типами некоторых ламп.

Приемник имеет следующие каскады:
1. Преобразователь частоты на лампе 6А7 или 6А10С.
2. УПЧ на лампе 6К3 или 6К9С.
3. Детектор, АРУ и предварительный УНЧ на лампе 6Г7.
4. Оконечный усилитель на лампе 6П6С.
5. Выпрямитель на лампе 6Ц5С.

Диапазон принимаемых частот:
    1. Длинные волны: 150 - 410 кГц (2000 - 732 м);
    2. Средние волны: 520 - 1600 кГц (577 - 187 м);
    3. Короткие волны: 4,48 - 12,1 МГц (67 - 24,8 м).


Электрические показатели


Промежуточная частота 110 кГц.

Чувствительность на длинных и средних волнах не хуже 300 мкВ (фактическая чувствительность значительно выше - порядка 50 - 100 мкВ), на коротких волнах не хуже 500 мкВ (фактически порядка 200 мкВ).

Избирательность. Ослабление чувствительности при расстройке на +-10 кГц на длинных волнах не менее 26 дБ и на остальных диапазонах не менее 20 дБ. Ослабление сигнала по зеркальному каналу более 26 дБ на длинных, более 20 дБ на средних и более 3 дБ на коротких волнах.

Частотная характеристика. Полоса пропускания всего тракта обеспечивает воспроизведение частот 150 - 3500 Гц. При проигрывании грампластинок диапазон воспроизводимых частот лежит в 'пределах 100 - 4500 Гц.

Выходная мощность не менее 0,5 Вт при коэффициенте нелинейных искажений 10%.

Потребляемая мощность 50 Вт при прослушивании грамзаписей и 40 Вт при приеме радиостанций.


Особенности схемы


При переключении на проигрывание грампластинок одновременно с подключением электродвигателя и катушки звукоснимателя производится разрыв цепи катода лампы 6К9С, т.е. выключение УПЧ (для устранения возможности проникновения в УНЧ сигналов радиостанций).


Детали


Выходной трансформатор. Первичная обмотка состоит из 2600 витков провода ПЭЛ 0,12 с отводом от 200-го витка (сопротивление 20+240 Ом), а вторичная - из 66 витков ПЭЛ 0,59 (сопротивление 0,59 Ом), Сердечник из пластин Ш-16, набор 19,5 мм.

Громкоговоритель типа 1ГД-1. Звуковая катушка состоит из 30+31 витков провода ПЭЛ-16 (сопротивление звуковой катушки постоянному току 3,25 Ом).

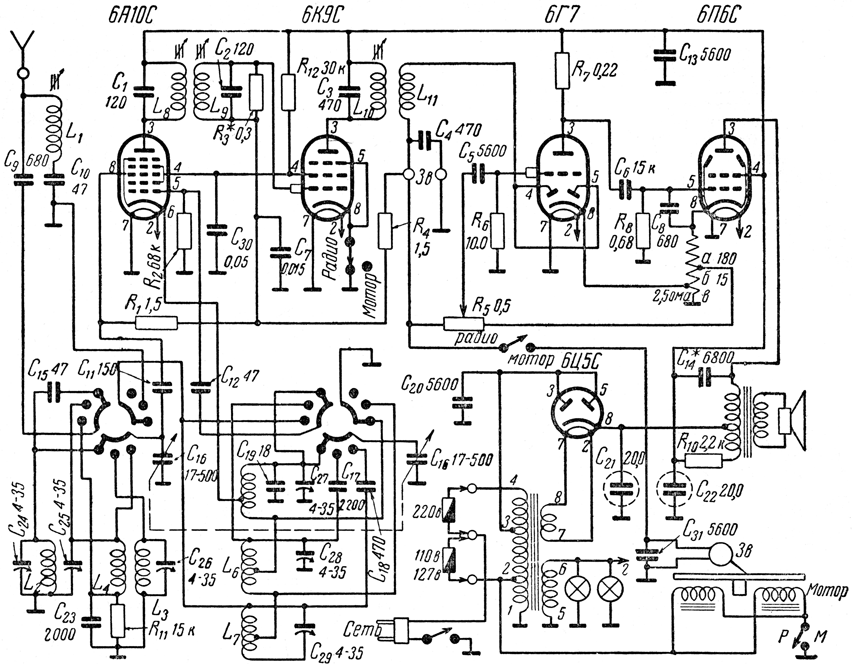

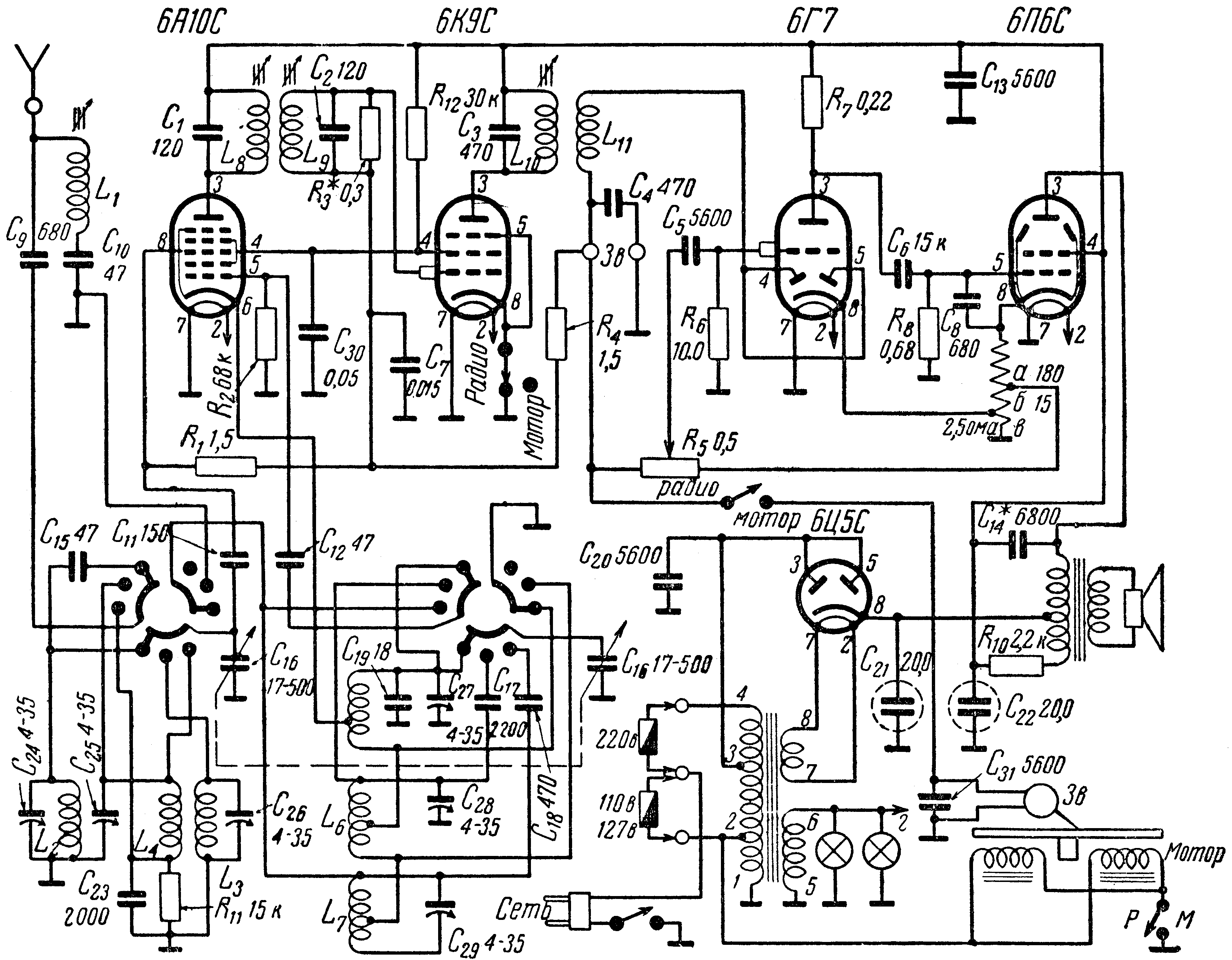

Принципиальная схема радиолы "Рекорд"


Экранный вариант (150 dpi gray - 186 kb) Принтерный вариант (600 dpi b/w - 212 kb)

Схема в формате DjVu (49 kb)   О формате DjVu

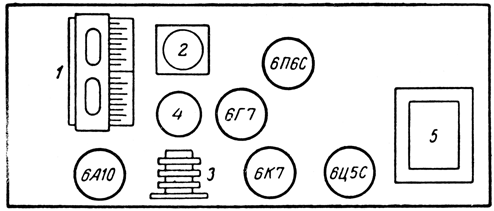

Расположение ламп и деталей на шасси радиолы "Рекорд"


 Расположение ламп и деталей на шасси радиолы 'Рекорд'


1 - конденсаторы переменной емкости; 2 - катушки входного контура; 3 - 1-й ФПЧ; 4 - электролитический конденсатор; 5 - силовой автотрансформатор.

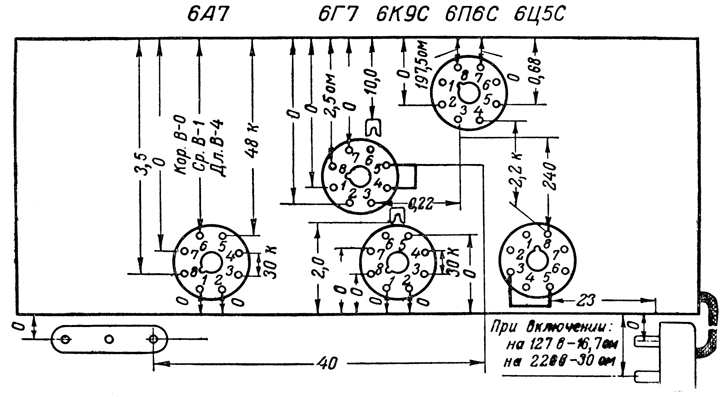

Схема проверки сопротивлений радиолы "Рекорд"


 Схема проверки сопротивлений радиолы 'Рекорд'
