Радиоприемник "Рига Т-755"

Внешний вид радиоприемника 'Рига Т-755'

Ручки управления находятся на правой и левой боковых стенках металлического футляра в выдавленных углублениях.

Габариты приемника: 400 х 310 х 205 мм: вес 10,5 кг.

Приемник имеет следующие каскады:
1. Преобразователь частоты на лампе 6А8.
2. УПЧ на лампе 6К7.
3. Детектор, АРУ и предварительный УНЧ на лампе 6Г7.
4. Оконечный усилитель на лампе 6П6С.
5. Выпрямитель на лампе 5Ц4С (в более поздних выпусках - 6Ц5С).

Диапазон принимаемых частот:
    1. Длинные волны: 145 - 410 кГц (2060 - 732 м);
    2. Средние волны: 520 - 1600 кГц (577 - 187 м);
    3. Короткие волны: 4,0 - 12,5 МГц (75 - 24 м).


Электрические показатели


Промежуточная частота 468 кГц.

Чувствительность на всех диапазонах не хуже 180 мкВ. Чувствительность с гнезд звукоснимателя не хуже 0,35 В.

Избирательность. Ослабление чувствительности при расстройке на +-10 кГц не менее 40 дБ на длинных (200 кГц) и средних (1000 кГц) волнах и не менее 35 дБ на коротких волнах. Ослабление сигнала по зеркальному каналу более 30 дБ на длинных (400 кГц) и средних (1500 кГц) волнах и более 12 дБ на коротких (12 МГц) волнах.

АРУ обеспечивает изменение напряжения на выходе не более чем на 10 дБ при изменении напряжения на входе на 40 дБ.

Выходная мощность 2 Вт.

Потребляемая мощность 50 Вт.


Особенности схемы


1. При приеме коротких волн остальные части катушки входного контура замыкаются накоротко, при приеме средних волн замыкается длинноволновая часть.

2. В УПЧ в цепь экранирующей сетки лампы 6К7 включена дополнительная (третья) обмотка фильтра, служащая для получения обратной связи по промежуточной частоте. Эта связь повышает усиление и избирательность приемника.


Детали


Выходной трансформатор. Первичная обмотка состоит из 1800 витков провода ПЭЛ 0,15, вторичная - из 46 витков ПЭЛ 0,64.

Силовой трансформатор. Сетевая обмотка состоит из 450+69 витков провода ПЭЛ 0,44 - 380 витков ПЭЛ 0,31. Повышающая обмотка содержит 2х1260 витков ПЭЛ 0,16. Обмотка накала кенотрона состоит из 22 витков ПЭЛ 0,93 (для 6Ц5С - из 28 витков ПЭЛ 0,59), а обмотка накала ламп - из 28 витков ПЭЛ 0,93.

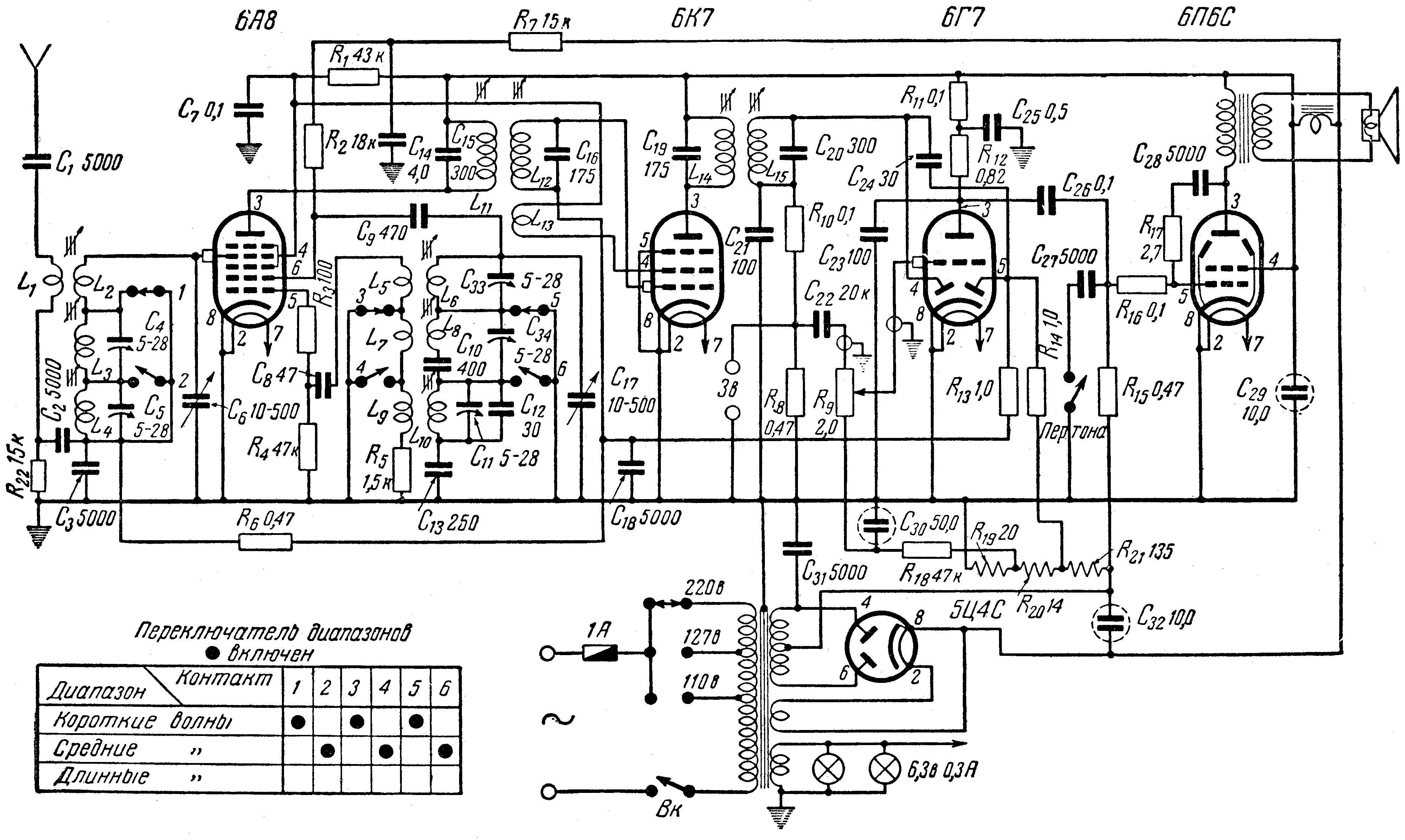

Принципиальная схема радиоприемника "Рига Т-755"


Экранный вариант (150 dpi gray - 166 kb) Принтерный вариант (600 dpi b/w - 198 kb)

Схема в формате DjVu (45 kb)   О формате DjVu

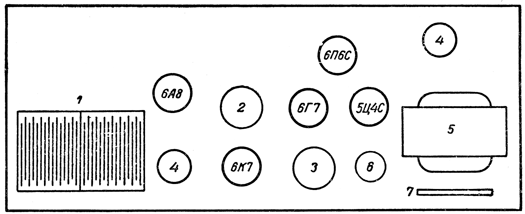

Расположение ламп и деталей на шасси радиоприемника "Рига Т-755"


 Расположение ламп и деталей на шасси радиоприемника 'Рига Т-755'


1 - конденсаторы переменной емкости; 2 - 1-й ФПЧ; 3 - 2-й ФПЧ; 4 - электролитические конденсаторы; 5 - силовой трансформатор; 6 - переключатель напряжения сети; 7 - предохранитель.
