Радиоприемник "Салют"

Внешний вид радиоприемника 'Салют'

Приемник имеет следующие каскады:
1. Преобразователь частоты на лампе 6А8.
2. УПЧ на лампе 6К7.
3. Детектор, АРУ и предварительный УНЧ на лампе 6Г7.
4. Оконечный усилитель на лампе 6Ф6С.
5. Выпрямитель на лампе 5Ц4С.

Диапазон принимаемых частот:
    1. Длинные волны: 150 - 410 кГц (2000 - 732 м);
    2. Средние волны: 550 - 1500 кГц (545 - 200 м);
    3. Короткие волны I: 4,28 - 12,4 МГц (70,6 - 24,2 м).
    4. Короткие волны II: 11,3 - 12,1 МГц (26,6 - 24,8 м).
    5. Короткие волны III: 14,7 - 16,1 МГц (20,4 - 18,7 м).


Электрические показатели


Промежуточная частота 460 кГц.

Чувствительность на длинных волнах не хуже 250 мкВ и на средних волнах не хуже 500 мкВ.

Избирательность. Ослабление сигнала при расстройке на +-10 кГц не менее 20 дБ. Ослабление по зеркальному каналу более 20 дБ.

Выходная мощность 2 Вт.

Потребляемая мощность 75 Вт.


Особенности схемы


Приемник построен по стандартной схеме супергетеродинного приемника и особенностей в его построении нет.


Детали


Силовой трансформатор. Сетевая обмотка состоит из 2х(359+55) витков провода ПЭ 0,33. Повышающая обмотка имеет 2х1200 витков ПЭ 0,17 - 0,2. В обмотке накала кенотрона 17 витков ПЭ 0,9 и в обмотке накала ламп 21 виток ПЭ 1,0. Сердечник из пластин Ш-32, набор 46 мм.

Выходной трансформатор. Первичная обмотка содержит 4000 витков провода ПЭ 0,13, вторичная - 86 витков ПЭ 0,6. Сердечник из пластин Ш-20, набор 25 мм.

Громкоговоритель. Сопротивление звуковой катушки постоянному току 2 Ом. Катушка подмагничивания содержит 20000 витков провода ПЭ 0,18 (сопротивление 1 450 Ом).

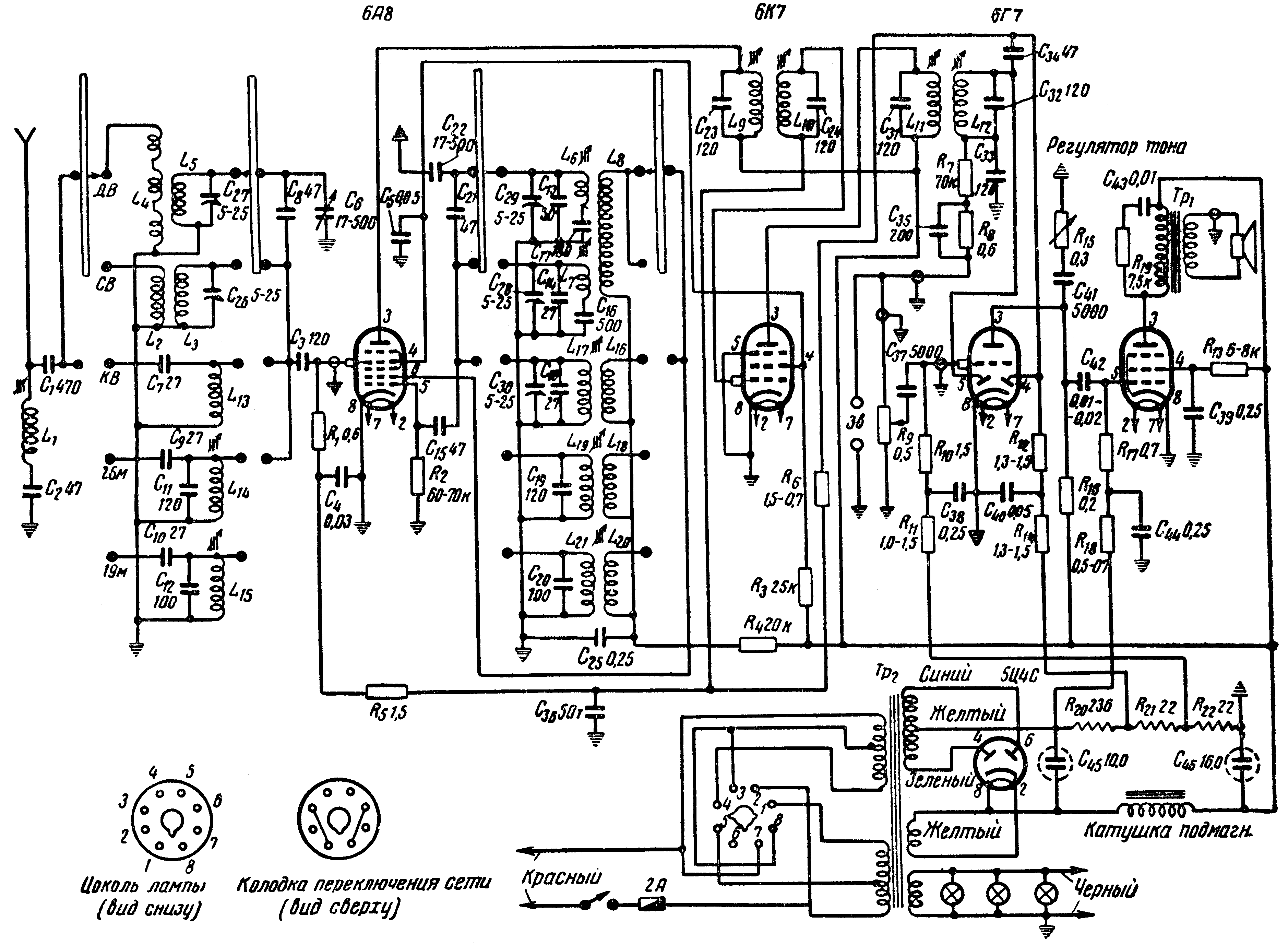

Принципиальная схема радиоприемника "Салют"


Экранный вариант (150 dpi gray - 198 kb) Принтерный вариант (600 dpi b/w - 239 kb)

Схема в формате DjVu (54 kb)   О формате DjVu

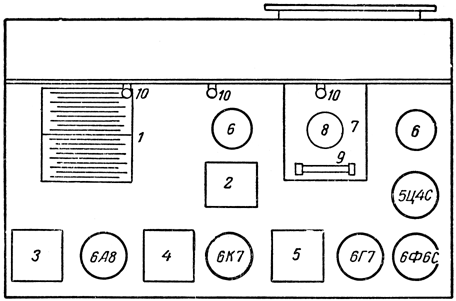

Расположение ламп и деталей на шасси радиоприемника "Салют"


 Расположение ламп и деталей на шасси радиоприемника 'Салют'


1 - конденсаторы переменной емкости; 2 - входные контуры длинных и средних волн; 3 - контуры гетеродина длинных и средних волн; 4 - 1-й ФПЧ; 5 - 2-й ФПЧ; 6 - электролитические конденсаторы; 7 - силовой трансформатор; 8 - колодка переключения напряжения сети; 9 - предохранитель; 10 - осветительные лампочки.
