Радиостанция "Север"

Внешний вид радиостанции 'Север'

Выпуск радиостанций "Север" на ленинградском заводе имени Козицкого был начат в декабре 1941 года (по другим сведениям, в июле 1941 года). К концу блокады Ленинграда удалось наладить выпуск этих радиостанций до двух тысяч в месяц.

Диапазон частот радиостанции "Север" в основном был в пределах от 2 до 10 МГц для приема и 2,5 - 6 МГц для передачи.

Чтобы предельно уменьшить габариты приемопередатчика, радиостанция была построена по так называемой трансиверной схеме, когда на прием и передачу используются одни и те же лампы и большинство деталей. В результате сам аппарат весил всего 2 кг, столько же - запасное имущество. Тяжелее оказались батареи питания - 6 кг. Полный комплект радиостанции умещался в двух небольших холщовых сумках,

Приемник был выполнен по схеме прямого усиления 1-V-1. Он имел апериодический вход и один настраиваемый контур с регенеративной обратной связью, позволяющий повысить чувствительность и вести прием незатухающих телеграфных сигналов.

Передатчик мощностью около 2 Вт, построенный по двухкаскадной схеме (задающий генератор и оконечный каскад), работал как в режиме самовозбуждения в широком диапазоне частот, так и на фиксированных частотах с кварцевой стабилизацией. Для этого станции придавалось несколько кварцевых резонаторов.

Питание радиостанции производилось от сухих батарей: анодное - от четырех БАС-60 емкостью 0,45 А/ч, накальное - от двух элементов типа 3С емкостью 29 А/ч. Подключение питания к радиостанции осуществлялось посредством переходной колодки с клеммами, шланга питания и фишки (одна партия станций была выпущена для питания от сети переменного тока). Для контроля за режимом питания имелся вольтметр со шкалами 0-3 В и 0-300 В.

Настройка велась по графикам, так как шкалы приемника и передатчика имели условные градусы. Прием велся на слух, на головные телефоны, а передача - малогабаритным ключом.

Антенна "наклонный луч" - провод длиной 12 м, который забрасывался на любое дерево или строение, и секционированный противовес длиной 3 или 12 м (в зависимости от частоты), располагаемый на высоте 1 м от земли в направлении на корреспондента. При выборе оптимальной рабочей частоты подготовленному радисту удавались обеспечивать надежную связь с радиоузлом, имевшим магистральную аппаратуру и направленную антенну, на расстояниях до 700 км.

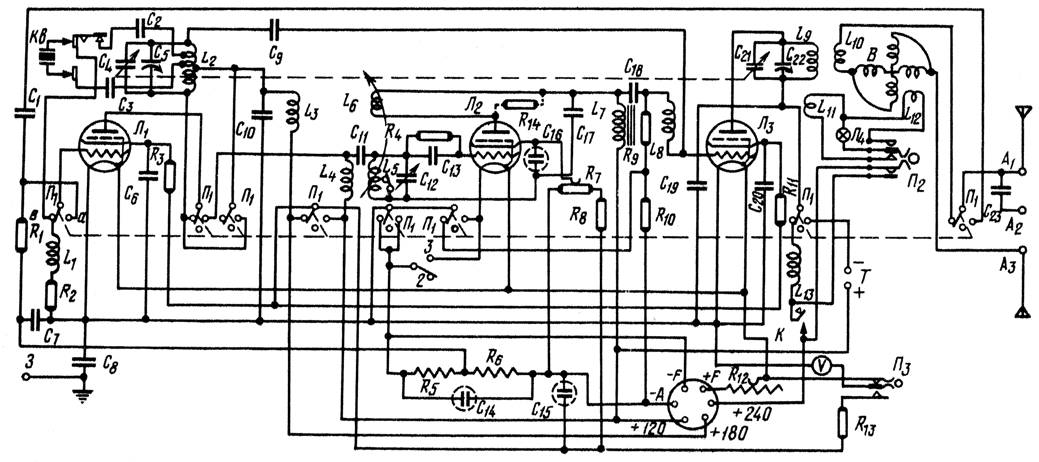

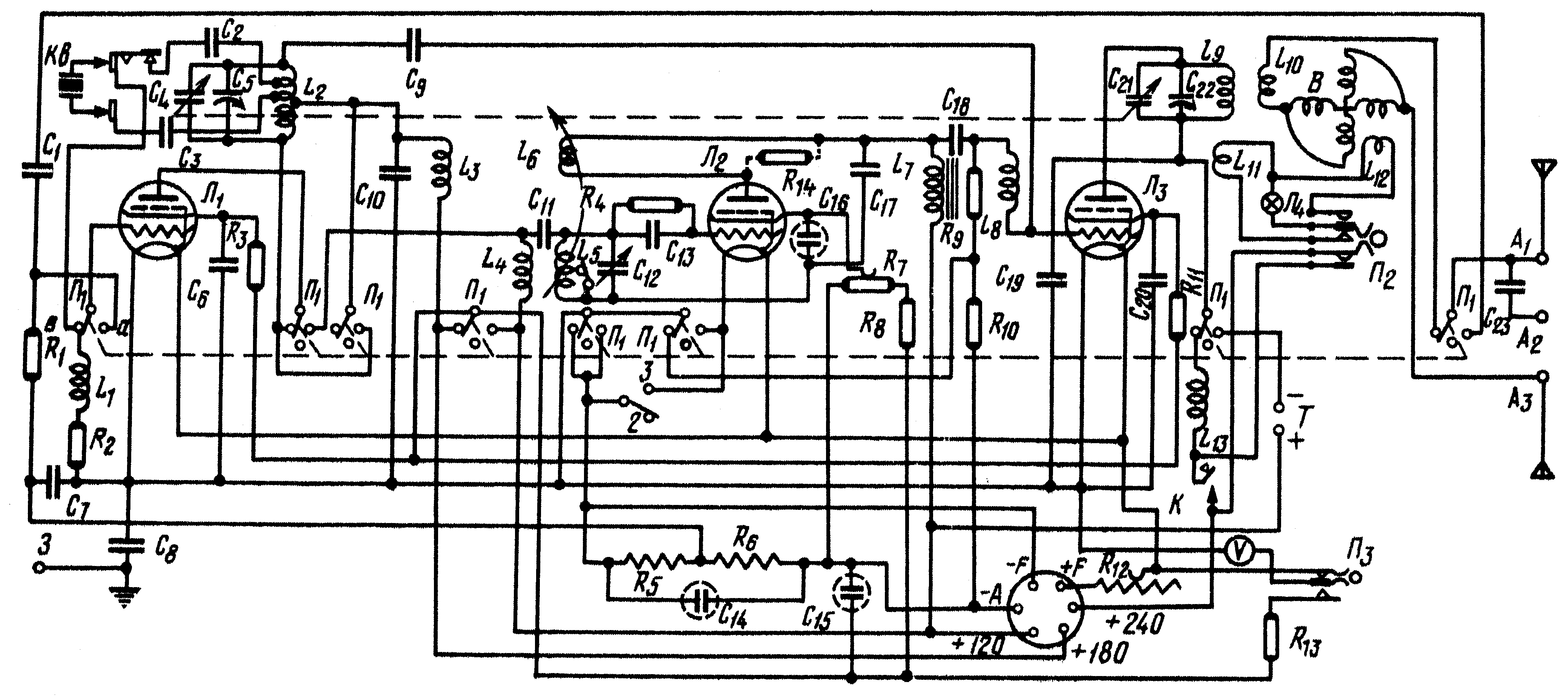

Принципиальная схема радиостанции "Север"


Экранный вариант (150 dpi gray - 144 kb) Принтерный вариант (600 dpi b/w - 174 kb)

Схема в формате DjVu (44 kb)   О формате DjVu
