Радиоприемник "ТМ-8"

Внешний вид радиоприемника 'ТМ-8'

Приемник ТМ-8 был разработан и выпущен радиозаводом No 3 НК Связи (г. Александров) для того, чтобы дать возможность трансляционным узлам принимать и транслировать радиовещательные станции как на длинных, так и на коротких волнах.

Приемник "ТМ-8" выполнен на базе схемы и конструкции массового всеволнового супергетеродина "СВД-М".

Шасси приемника, аналогичное шасси СВД-М, установлено на резиновых амортизаторах в железном ящике, окрашенном снаружи в черный цвет, а внутри покрытом алюминиевой краской.

Ручки управления, а именно: переключателя диапазонов настройки, волюмконтроля (громкости) и тонконтроля (тембра) выведены на переднюю стенку. Шкала аэропланного типа, проградуированная в килогерцах и мегагерцах, освещается изнутри. В приемнике ТМ-8 на передней стенке над шкалой установлен оптический индикатор настройки.

Гнезда "антенна - земля", включения адаптера, а также и выходные клеммы выведены сквозь отверстия в задней стенке ящика. Эта стенка перфорирована, чтобы обеспечить достаточную вентиляцию, так как лампы приемника сильно нагреваются.

Приемник имеет следующие каскады:
1. УВЧ для диапазона средних и длинных волн и 2-й УВЧ для коротковолновых диапазонов на лампе 6К7.
2. 1-й УВЧ для коротковолновых диапазонов на лампе 6К7.
3. Преобразователь частоты на лампе 6А8.
4. УПЧ на лампе 6К7.
5. Детектор, АРУ на лампе 6Х6С.

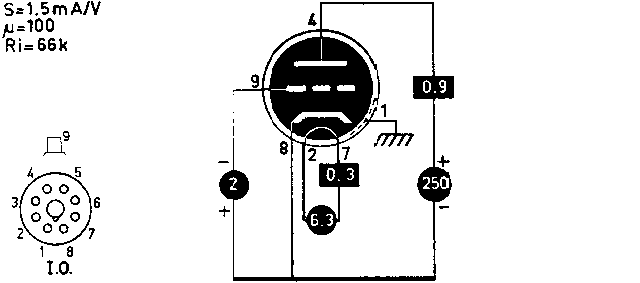

6. Предварительный УНЧ на лампе 6Ф5.
7. Оконечный усилитель на лампе 6Ф6С.
8. Кенотронный выпрямитель на лампе 5Ц4С.
9. Оптический индикатор настройки на лампе 6Е5С.

Диапазон принимаемых частот:
    1. Длинные волны ("А"): 150 - 410 кГц (2000 - 750 м);
    2. Средние волны ("Б"): 540 - 1500 кГц (556 - 200 м);
    3. Короткие волны I ("Г"): 3,50 - 9,00 МГц (85,7 - 33,3 м).
    4. Короткие волны II ("Д"): 8,20 - 18,00 МГц (36,6 - 16,7 м).


Электрические показатели


Промежуточная частота 445 кГц.

Максимальная (неискаженная) выходная мощность - 200 мВт.

Коэффициент нелинейных искажений при этом составляет - 5%.

Чувствительность по низкой частоте (напряжение на гнездах адаптера, достаточное для получения 200 мВт на выходе) - 0,22 В.

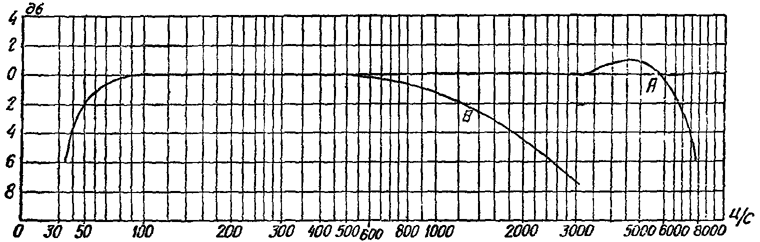

Частотная характеристика каскадов низкой частоты приведена на рисунке (кривая А). Полоса пропускания по низкочастотному тракту при спаде в 5 дБ соответствует частотам от 40 до 7500 Гц.

Частотная характеристика каскадов НЧ и полоса пропускания радиоприемника 'ТМ-7'

Полоса пропускания частот модуляции для всего приемника (кривая В) при завале в 6 дБ соответствует частотам от 35 до 2500 Гц.

Избирательность определяется ослаблением принимаемого сигнала при расстройке на 10 кГц. Эти ослабления на диапазонах "А" и "Б" равны 18 дБ (8 раз), а на диапазонах "Г" и "Д" - 12 дБ (4 раза).

Ослабление зеркальной частоты на диапазонах "А" и "Б" превышает 60 дБ (1000 раз), а на диапазонах "Г" и "Д" - 35 дБ (55 раз).

Чувствительность приемника определяется напряжением высокой частоты, модулированной с коэффициентом модуляции, равным 30%, которое надо подать на клеммы "антенна - земля" приемника, чтобы получить на выходе его одну десятую максимальной мощности. Для ТМ-7 это напряжение по всему диапазону не превышает 60 мВ.

Автоматическая регулировка громкости обеспечивает изменение выходного напряжения приемника не более, чем в 3 раза при изменении напряжения на клеммах "антенна - земля" от 250 мВ до 100 000 мВ (в 400 раз).

Источник питания - сеть переменного тока 220, 127 и 110 В, потребляемая мощность 75 Вт.


Особенности схемы


Принципиальная схема приемника мало отличается от схемы приемника "СВД-М".

ТМ-8 является всеволновым супергетеродином с одним каскадом преселекции на волнах длиннее 36 м и двумя - на более коротких (диапазон "Д"). Лампы в этих каскадах - металлические пентоды 6К7. Преобразование частоты осуществляется пентагридом 6А8, для усиления по промежуточной частоте (445 кГц) применен пентод 6К7. В качестве второго детектора и АРУ используется сдвоенный диод 6Х6. АРУ - задержанная, причем задержка снимается с катодных сопротивлений 56, 49 и 57, соединенных последовательно, а промежуточная частота подается на диод с первичной обмотки трансформатора 41 через конденсатор 42. Сигналы звуковой частоты подаются со второго детектора через регулятор громкости обычного типа (43) на сетку триода 6Ф5, работающего в режиме усиления на сопротивлениях. Для выравнивания и даже некоторого подъема частотной характеристики в области высоких частот (5000 - 6000 Гц) применена коррекция, использующая резонанс напряжений между дросселем 52 и входной емкостью лампы 6Ф6, соединенной триодом. Эта лампа без проблем отдает в такой схеме до двухсот милливатт; выходной трансформатор включен непосредственно в ее анод. Вторичная обмотка этого трансформатора секционирована, что позволяет иметь наиболее выгодный коэффициент трансформации не только для стандартной линии с волновым сопротивлением в 600 Ом (используются клеммы Л), но и для линии в 1000 Ом (крайние клеммы Л и Т).

Управление оптическим индикатором настройки 6Е5С осуществляется подачей на его сетку постоянной составляющей продетектированного сигнала.

Дроссель в анодном питании имеет большее сопротивление, чем у дросселя в приемнике ТМ-7.


Детали


Силовой трансформатор. Первичная обмотка: секция 1-2 - ПЭЛ, диаметр 0,44 мм, 436 витков; секция 3-4 - ПЭЛ, диаметр 0,44 мм, 436 витков; секция 4-5 - ПЭЛ, диаметр 0,57 мм, 75 витков. Вторичные обмотки: повышающая - ПЭЛ, диаметр 0,17 мм, 1190+1190 витков; накал кенотронов - ПЭЛ, диаметр 1,12 мм, 22 витка, накал ламп - ПЭЛ, диаметр 1,25 мм, 12+16 витков.

Выходной трансформатор. Первичная обмотка содержит 4200 витков провода ПЭ диаметром 0,13 мм, вторичная - 880+270 витков провода ПЭ диаметром 0,17 мм.

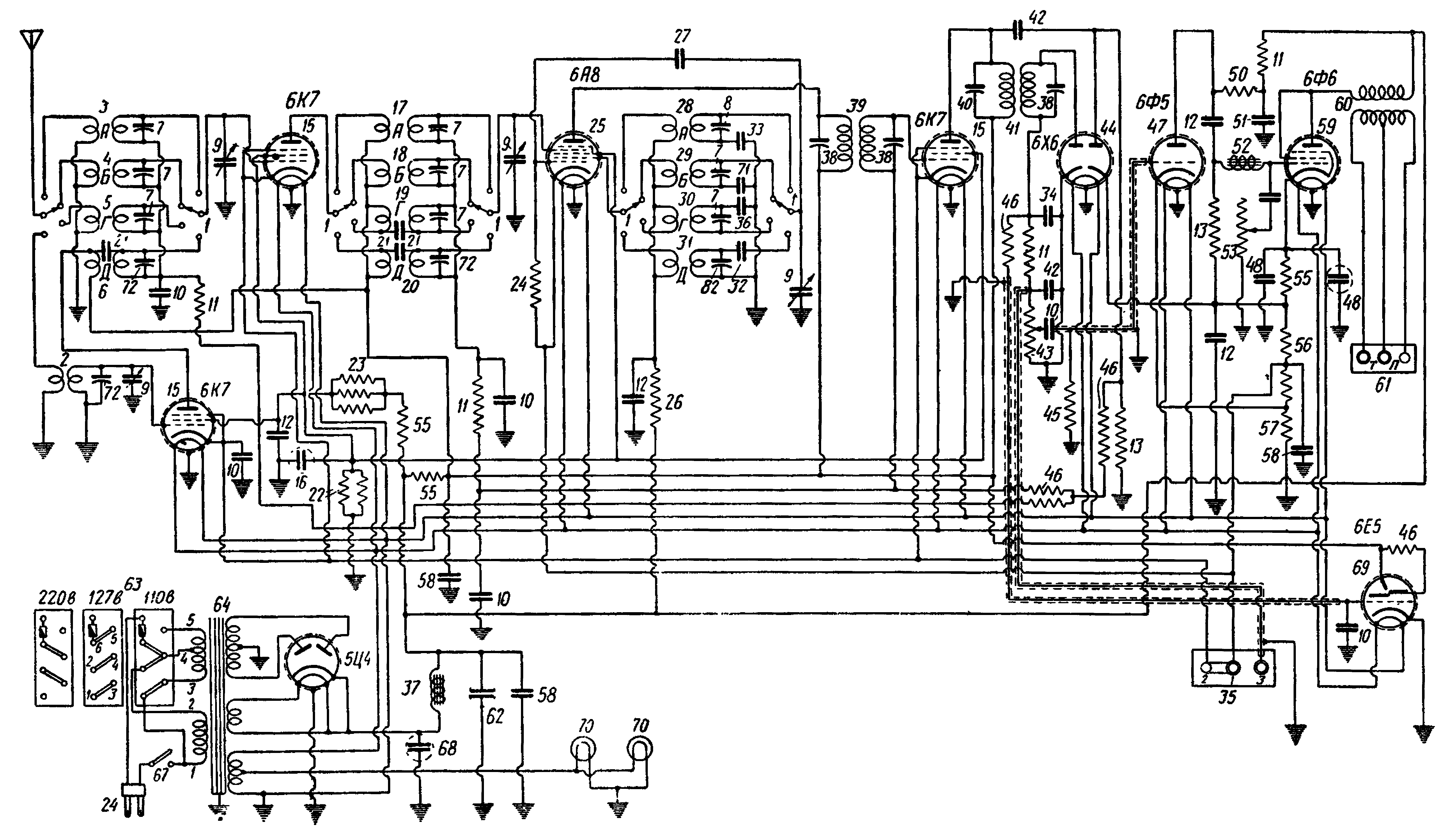

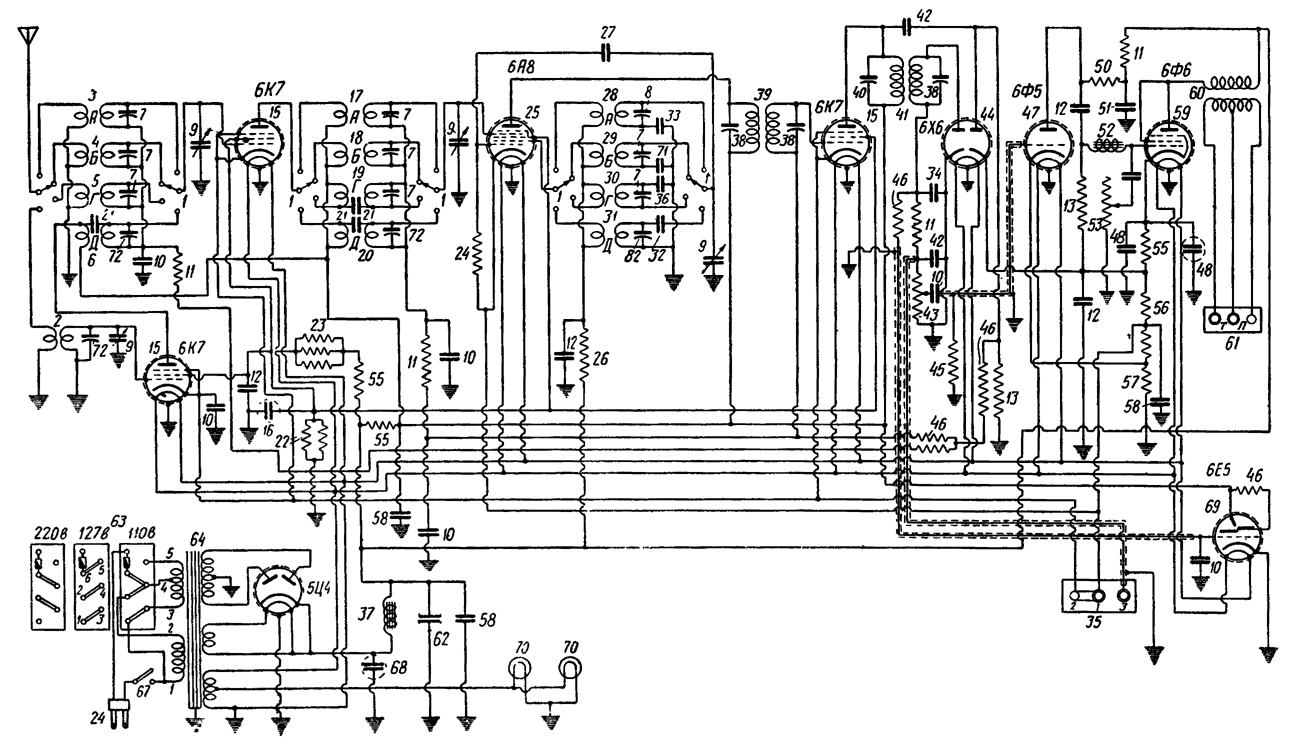

Принципиальная схема радиоприемника "ТМ-8"


Экранный вариант (150 dpi gray - 216 kb) Принтерный вариант (600 dpi b/w - 308 kb)

Схема в формате DjVu (110 kb)   О формате DjVu

Спецификация к принципиальной схеме
