Радиоприемник "ТПС-54"

Внешний вид радиоприемника 'ТПС-54'

Трансляционный приемник ТПС-54 предназначен для установки на радиоузлах и выделенных приемных пунктах.

При работе на коротковолновых диапазонах предусмотрена возможность использования специальной антенны с двухпроводным фидером, а также осуществление сдвоенного приема с объединенным АРУ.

Контуры высокой частоты смонтированы в виде отдельного узла и размещены на двух гетинаксовых панелях вместе с экранами и переключателем поддиапазонов на шесть положений. Шкала приемника выполнена фотографическим способом на металле и проградуирована как в частотах, так и в метрах.

Верньерное устройство имеет две степени замедления 1 : 9 и 1 : 40.

Для предохранения от механических повреждений шасси приемника закрывается сверху металлическим футляром, а снизу поддоном.

Приемник и выпрямитель смонтированы на одном металлическом шасси размерами 395 х 230 х 95 мм.

Размеры приемника 400 х 270 х 260 мм, вес не более 15 кг.

Приемник имеет следующие каскады:
1. УВЧ на лампе 6К3.
2. Смеситель на лампе 6А7.
3. 1-й гетеродин на лампе 6А7.
4. 1-й каскад УПЧ на лампе 6К3.
5. 2-й каскад УПЧ на лампе 6К3.
6. Детектор, АРУ, предварительный УНЧ на лампе 6Б8С.
7. Оконечный усилитель на лампе 6П6С.
8. Апериодический усилитель ПЧ для системы АРУ на лампе 6Б8С.
9. 2-й гетеродин на лампе 6К3.
10. Оптический индикатор настройки на лампе 6Е5С.
11. Кенотронный выпрямитель на лампе 6Ц5С.

Диапазон принимаемых частот:
    1. Длинные волны: 150 - 415 кГц (2000 - 723 м);
    2. Средние волны: 520 - 1600 кГц (576,9 - 187,5 м);
    3. Короткие волны I: 3,95 - 7,5 МГц (75,0 - 40,0 м);
    4. Короткие волны II: 7,5 - 11,0 МГц (40,0 - 27,3 м);
    5. Короткие волны III: 11,0 - 14,5 МГц (47,3 - 20,7 м);
    6. Короткие волны IV: 14,5 - 18,0 МГц (20,7 - 16,7 м).


Электрические показатели


Промежуточная частота - 465 кГц.

Чувствительность приемника (при отношении уровня сигнала к уровню шумов не менее 20 дБ на всех диапазонах менее 50 мкВ.

Избирательность (ослабление соседнего канала при расстройке на +-10 кГц) при узкой полосе более 70 дБ.

Ослабление зеркального канала на длинноволновом диапазоне не менее 60 дБ, на средневолновом - не менее 50 дБ и на коротковолновых - не менее 25 дБ. Ослабление сигнала частоты, равной промежуточной, не менее 40 дБ.

Полоса пропускания всего тракта (по электрическому напряжению) на всех диапазонах равна 50 - 5000 Гц при неравномерности +-6 дБ.

Приемник имеет переменную полосу пропускания: узкую - около 7 кГц и широкую - около 14 кГц.

Автоматическая регулировка усиления действует так, что при колебаниях уровня приходящего сигнала на 80 дБ напряжение на выходе приемника изменяется не более чем на 12 дБ.

Номинальная выходная мощность приемника составляет 0,2 Вт при коэффициенте гармоник (по электрическому напряжению) не более 5% на частотах 50 - 100 Гц и не более 3% на частотах 100 - 5000 Гц.

Уровень фона на выходе ниже уровня номинальной мощности не менее чем на 50 дБ.

Приемник имеет раздельную скачкообразную регулировку тембра по нижним и верхним частотам: подъем нижних частот не менее 4 дБ, завал этих частот не менее 6 дБ, подъем и завал верхних частот не менее 6 дБ.

Приемник может питаться от электросети переменного тока напряжением 110, 127 и 220 В. Мощность, потребляемая от сети, не превышает 50 Вт.


Схема приемника


Принципиальная схема приемника содержит каскад усиления высокой частоты, смеситель с отдельным гетеродином, два каскада усиления промежуточной частоты и два каскада усиления низкой частоты. Кроме того, в приемнике имеются: апериодический усилитель ПЧ для системы АРУ, выполненный на лампе 6Б8С (Л8), второй гетеродин, собранный на лампе 6КЗ (Л9) и включаемый при приеме телеграфных радиостанций, работающих незатухающими колебаниями, и оптический индикатор настройки.

Входные цепи и усилитель высокой частоты. Приемник имеет два входа: гнездо "А", предназначенное для включения обычной антенны, рассчитанной на работу в длинноволновом и средневолновом диапазонах, и гнезда A1 - A1 для включения симметричной антенны с двухпроводным фидером, предназначенной для работы на коротковолновых диапазонах. В случае отсутствия симметричной коротковолновой антенны для приема можно использовать длинноволновую антенну. С этой целью перемычку П5 на панели входа необходимо переставить из положения "1-2" в положение "1-А".

Усилитель высокой частоты собран по трансформаторной схеме. Для выравнивания усиления приемника по диапазону контуры, включаемые непосредственно в анодную цепь лампы Л1 и состоящие для каждого из диапазонов из соответствующей катушки связи (L21, L23, L25, L27, L29 и L31), выходной емкости лампы и конденсатора С33, настроены на частоту более низкую, чем нижняя частота данного диапазона.

В отличие от приемников, где расширение полосы на средних и длинных волнах производится путем включения полосовых фильтров на входе приемника и использования апериодического усилителя высокой частоты, в приемнике "ТПС-54" расширение полосы производится расстройкой входных контуров в одну сторону, а вторичных контуров трансформаторов усилителя ВЧ - в другую сторону относительно частоты принимаемой радиостанции. Для осуществления этого при положении переключателя П2 "широкая полоса" (Ш) последовательно с конденсатором С14 включается конденсатор С4. В положении переключателя П2а "узкая полоса" (У) конденсатор С4 замыкается накоротко, а последовательно с конденсатором С46 включается конденсатор С37. В результате входной контур и контур усилителя ВЧ при узкой полосе пропускания оказываются настроенными в резонанс.

Примененная схема может быть легко осуществлена в любом приемнике, имеющем усилитель высокой частоты. При ней полоса пропускания по всему диапазону сохраняется постоянной, не требуется сложной коммутаций, вследствие чего отпадает необходимость в сложном переключателе, упрощается налаживание приемника. Настройка контуров производится в положении переключателя рода работы "Узкая полоса" по максимальному отклонению стрелки прибора, включенного на выходе приемника.

Смеситель и первый гетеродин. Первый гетеродин выполнен по схеме с индуктивно-емкостной связью на длинноволновом и первом коротковолновом диапазонах, индуктивной связью на средневолновом диапазоне и емкостной связью на остальных коротковолновых диапазонах.

Усилитель промежуточной частоты имеет две фиксированные полосы пропускания: узкую (6-7 кГц) и широкую (12-14 кГц). Регулировка полосы осуществляется изменением связи между контурами первого и второго фильтров ПЧ, которая осуществляется с помощью дополнительных катушек связи L36 и L39.

Переход с одной полосы пропускания на другую производится при помощи переключателя П2 одновременно с изменением полосы пропускания входных контуров на средних и длинных волнах.

Детектор и усилитель низкой частоты. Детектирование в приемнике диодное. С целью повышения эффективности действия оптического индикатора настройки для него применен отдельный детектор, работающий на правом диоде лампы Л5.

В предварительном каскаде усиления НЧ используется пентодная часть лампы 6Б8С (Л5). Оконечный каскад собран на лампе 6П6С, включенной триодом. Для выравнивания частотной характеристики усилителя, уменьшения нелинейных искажений и осуществления ступенчатой регулировки тембра низкочастотный тракт приемника охвачен частотно-зависимой отрицательной обратной связью. Регулировка уровня нижних звуковых частот осуществляется переключателем П3, а верхних - переключателем П4.

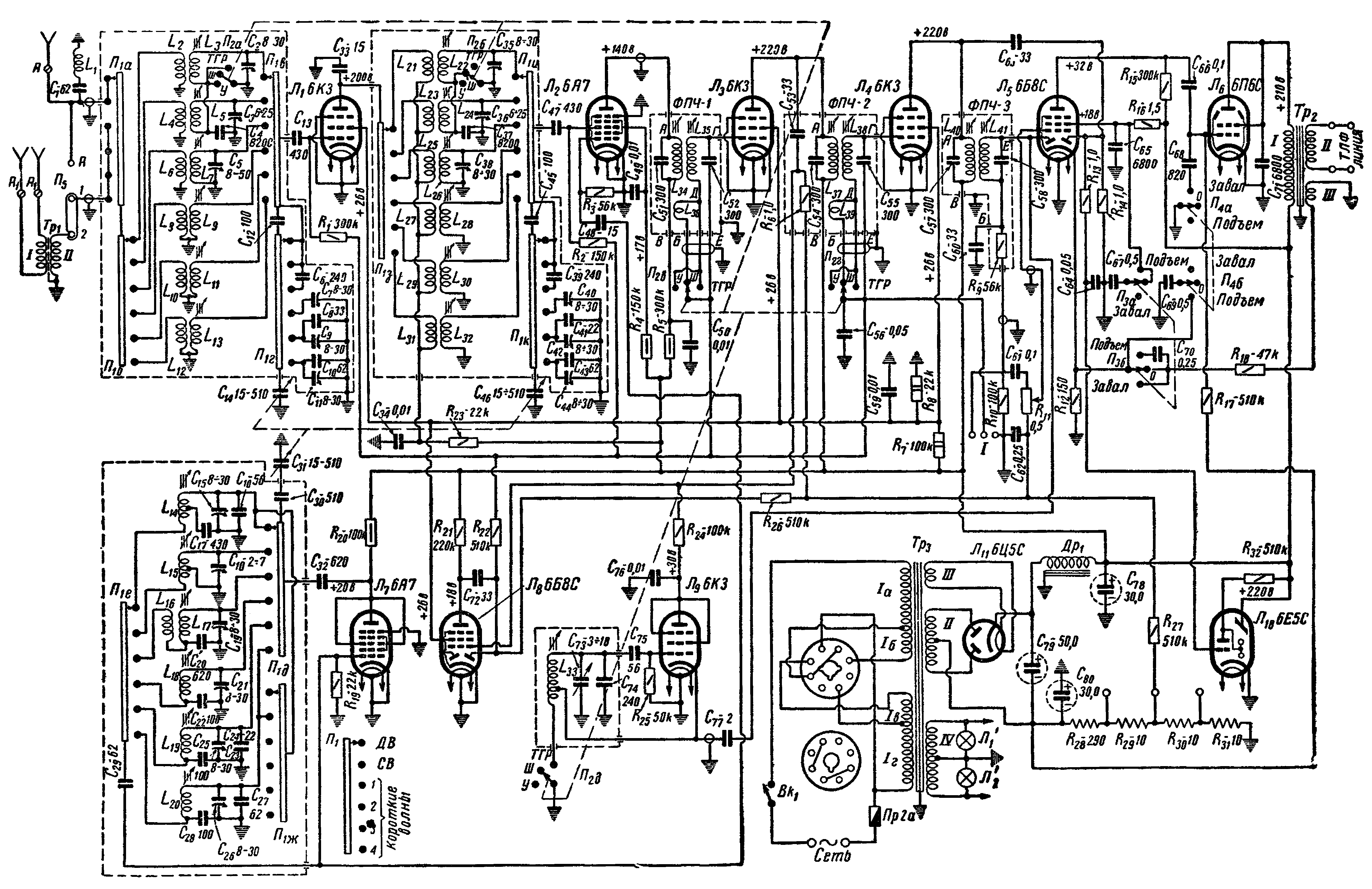

Принципиальная схема радиоприемника "ТПС-54"


Экранный вариант (150 dpi gray - 341 kb) Принтерный вариант (600 dpi b/w - 457 kb)

Схема в формате DjVu (113 kb)   О формате DjVu

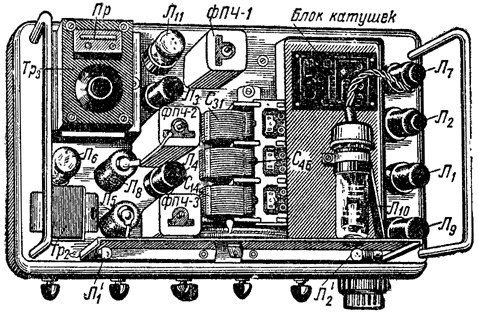

Расположение ламп и деталей на шасси радиоприемника "ТПС-54"


 Расположение ламп и деталей на шасси радиоприемника 'ТПС-54'
