Радиола "Араз"

Внешний вид радиолы 'Араз'

Радиола состоит из шестилампового приемника, оформленного в общем футляре с универсальным электропроигрывателем. Акустическая система имеет два громкоговорителя.

Проигрывающее устройство типа ЭПУ имеет двухскоростной асинхронный мотор и звукосниматель с двумя корундовыми иглами для проигрывания обычных и долгоиграющих грампластинок.

Переход с приема радиостанций на воспроизведение грамзаписи производится специальным переключателем на панели проигрывателя.

Габариты радиолы: 510 х 310 х 330 мм вес 16 кг.

Приемник радиолы имеет следующие каскады:
1. Преобразователь на лампе 6А7;
2. УПЧ, детектор сигнала и АРУ на лампе 6Б8С;
3. Двухкаскадный предварительный УНЧ на лампе 6Н9С;
4. Оконечный усилитель на лампе 6П6С;
5. Оптический индикатор настройки на лампе 6Е5С;
6. Выпрямитель на лампе 6Ц5С.

Диапазон принимаемых частот:
    1. Длинные волны и средние волны - стандартные;
    2. Короткие волны I: 3,95 - 8,15 МГц (75,9 - 38,0 м);
    3. Короткие волны II: 9,99 - 12,14 МГц (33,0 - 24,7 м);


Электрические показатели


Промежуточная частота - 465 кГц.

Чувствительность на длинных и средних волнах 200 мкВ и на коротких волнах 300 мкВ.

Избирательность. Ослабление чувствительности при расстройке на +-10 кГц не менее 26 дБ.

Выходная мощность 1 Вт.

Потребляемая мощность 50 Вт.


Особенности схемы


1. Принципиальная схема радиолы близка к типовой схеме супергетеродина.

2. При работе проигрывателя антенна заземляется.

3. В УПЧ применены один двухконтурный и один одноконтурный фильтры.

4. В низкочастотной части можно отметить способ подачи напряжения отрицательной обратной связи с дополнительной обмотки выходного трансформатора в цепь сетки второго каскада предварительного УНЧ. Одновременно обратная связь используется и для регулирования тембра.


Детали


Выходной трансформатор. Первичная обмотка содержит 2 800 витков провода ПЭЛ 0,2 (сопротивление 225 Ом), вторичная обмотка - 70 витков ПЭЛ 0,74 (сoпротивление 0,4 Ом) и дополнительная обмотка - 30 витков ПЭЛ 0,2. Сердечник из пластин Ш-22. набор 27,5 мм.

Силовой трансформатор. Сетевая обмотка состоит из 516+70 витков провода ПЭЛ 0,38 (сопротивление 12+2 Ом) и 430 витков ПЭЛ 0,29 (сопротивление 20 Ом). Повышающая обмотка содержит 2х1170 витков ПЭЛ 0,2 (сопротивление 2х127 Ом). Обмотка накала имеет 28+3 витков ПЭЛ 1,04. Сердечник из пластин Ш-32, набор 33 мм.

Электродвигатель типа ЭДГ-1. Обмотка содержит 3200 витков провода ПЭЛ или ПЭВ 0,1.

Громкоговорители типа 1-ГД-6. Звуковая катушка имеет 63 витка провода ПЭЛ 0,12 (сопротивление постоянному току 5,6 Ом).

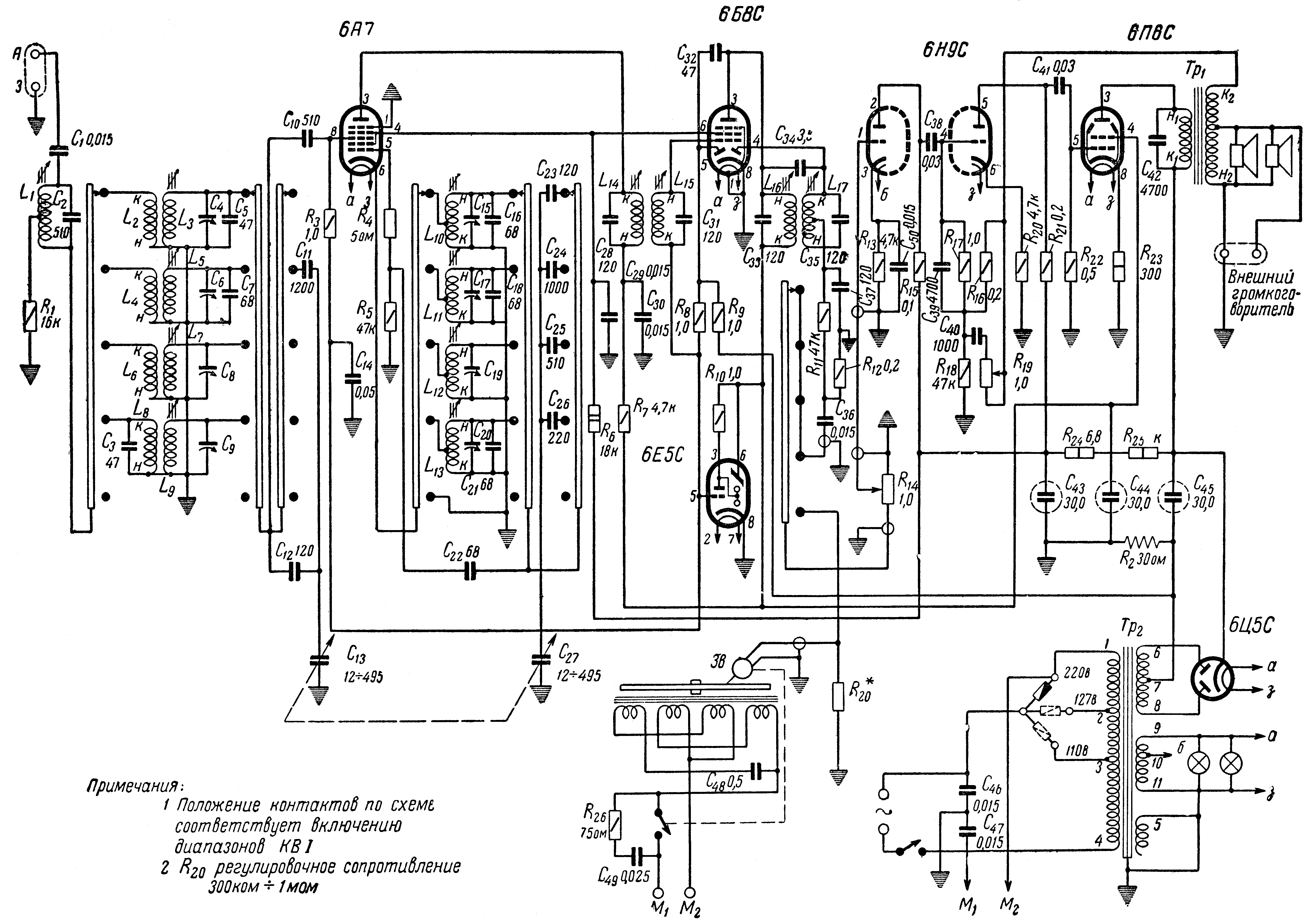

Принципиальная схема радиолы "Араз"


Экранный вариант (150 dpi gray - 273 kb) Принтерный вариант (600 dpi b/w - 380 kb)

Схема в формате DjVu (75 kb)   О формате DjVu

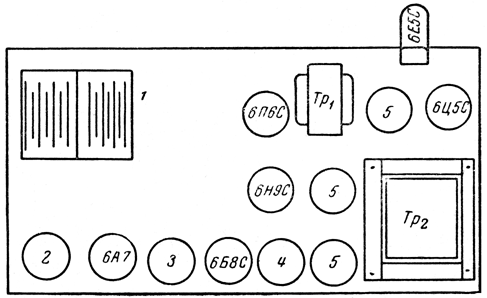

Расположение ламп и деталей на шасси радиолы "Араз"


 Расположение ламп и деталей на шасси радиолы 'Араз'


1 - конденсаторы переменной емкости; 2 - антенный фильтр; 3 - 1-й ФПЧ; 4 - 2-й ФПЧ; 5 - электролитические конденсаторы.
