Радиола "Огонек" (модификация 2)

Внешний вид радиолы 'Огонек'

В схему радиолы "Огонек" более позднего выпуска были внесены некоторые изменения.

В модернизированной радиоле "Огонек" был применен универсальный проигрыватель типа УПМ-1, состоящий из асинхронного двигателя типа ДАП-1 и пьезоэлектрического звукоснимателя типа УЗ-2.

Изменена система переключения с радиоприема на воспроизведение грамзаписи. Измененная часть схемы приведена ниже.

Сопротивление R14 в цепи регулятора тембра увеличено с 10 до 30 кОм.

Емкость конденсаторов C21 и С30 увеличена с 0,025 до 0,05 мкФ.

На выходе питания введен фильтр из двух конденсаторов: С34 и С37.

Громкоговорители типа 1ГД-1 заменены громкоговорителями типа 1ГД-9. При этом вторичная обмотка выходного трансформатора имеет 58 витков провода ПЭЛ 0,83.

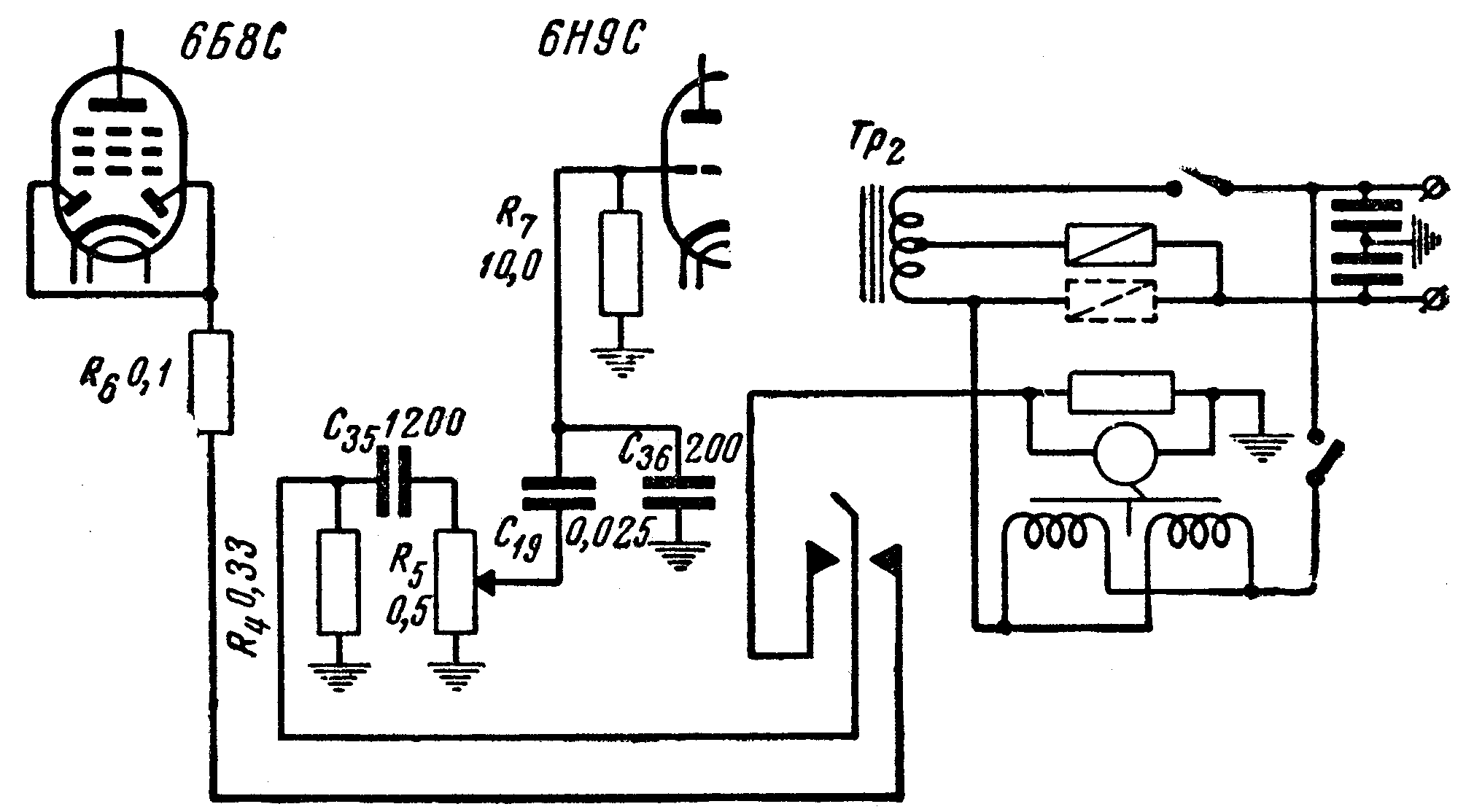

Изменения в схеме радиолы "Огонек"


Экранный вариант (150 dpi gray - 32 kb) Принтерный вариант (600 dpi b/w - 36 kb)

Схема в формате DjVu (8 kb)   О формате DjVu
