Радиоприемник "Рига Б-912"

Внешний вид радиоприемника 'Рига Б-912'

Приемник двухламповый прямого усиления.

Все узлы и детали смонтированы в виде отдельного блока, основой которого является конденсатор переменной емкости. Катушки укреплены непосредственно на конденсаторе. Ось конденсатора вращается на 360 градусов. На ней укреплена шкала барабанного типа, градуированная по всей окружности.

Переключение диапазонов производится автоматически при вращении ручки настройки в момент перехода конденсатора через положение максимальной или минимальной емкости. Замыкание контактов, переключающих катушки, производится кулачком, сидящим на оси конденсатора переменной емкости.

Катушки обратной связи укреплены на отдельной гетинаксовой пластинке, которая может поворачиваться на некоторой угол вокруг оси. При этом они отдаляются от контурных катушек и степень обратной связи меняется.

Ручки управления расположены на правой боковой стенке футляра.

Приемник радиолы имеет следующие каскады:
1. Сеточный детектор с обратной связью на лампе 1Б1П;
2. Оконечный усилитель низкой частоты на лампе 2П1П.

Диапазон принимаемых частот:
    1. Длинные волны - ДВ - 2000 - 723 м (150 - 415 кГц);
    2. Средние волны - СВ - 577 - 200 м (520 - 1500 кГц).


Электрические показатели


Выходная мощность - 0,07 Вт при коэффициенте нелинейных искажений 15%.

Чувствительность в обоих диапазонах при максимальной обратной связи не хуже 4 мВ.

Избирательность. Ослабление чувствительности при расстройке на +-10 кГц не менее 25 дБ при максимальной обратной связи.

Питание приемника осуществляется от сухих батарей. Цепь накала при напряжении 1,2 В потребляет ток 0,18 А, а цепь анода при напряжении 80 В - 4,5 - 5 мА.


Схема приемника


Схема приемника представляет собой обычную схему прямого усиления с регулируемой индуктивной обратной связью.


Детали


Выходной трансформатор. Первичная обмотка состоит из 2360 витков провода ПЭЛ 0,12 (сопротивление 315 Ом), вторичная - из 28 витков ПЭЛ 0,6 (сопротивление 0,14 Ом). Сердечник из пластин Ш-16, набор 16 мм.

Громкоговоритель. Звуковая катушка содержит 45 витков провода ПЭЛ 0,16 (сопротивление постоянному току 2,8 Ом).

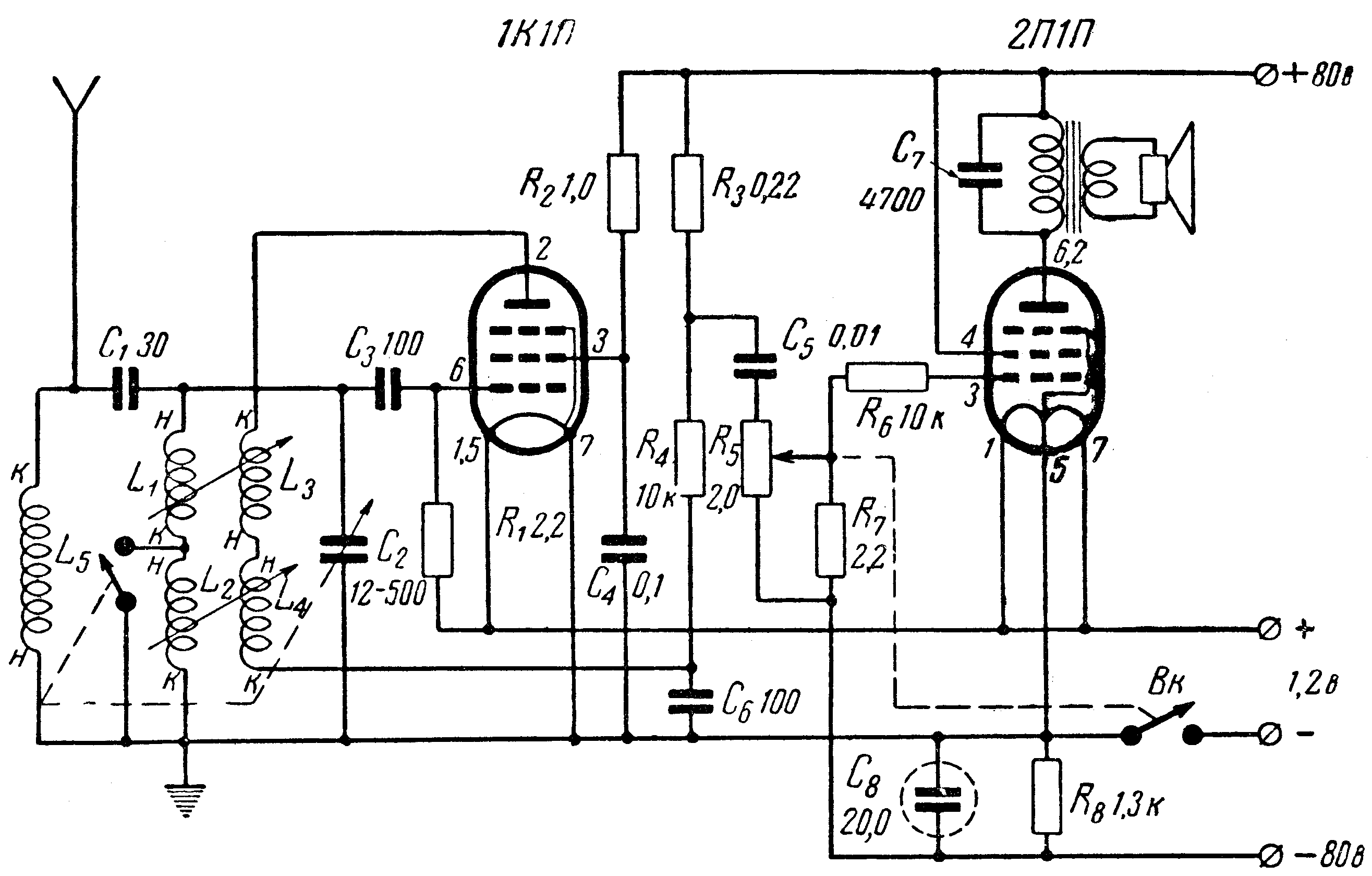

Принципиальная схема радиоприемника "Рига Б-912"


Экранный вариант (150 dpi gray - 55 kb) Принтерный вариант (600 dpi b/w - 73 kb)

Схема в формате DjVu (16 kb)   О формате DjVu





Расположение ламп и деталей на шасси радиоприемника "Рига Б-912"


 Расположение ламп и деталей на шасси радиоприемника 'Рига Б-912'
