Радиоприемник "Новь"

Внешний вид радиоприемника 'Новь'

Радиоприемник "Новь" выпускался одним из заводов Министерства радиотехнической промышленности. Это был четырехламповый стационарного типа приемник, построенный по супергетеродинной схеме для работы в длинноволновом и средневолновом диапазонах и питаемый от внешних гальванических батарей.

В верхней части ящика приемника размещены ручки настройки, переключателя диапазонов, регулятора громкости и выключателя питания. Между ручками располагается стеклянная шкала, градуированная в метрах. Под шкалой на отражательной доске, закрытой драпировочной тканью, установлен громкоговоритель. На правой боковой стенке расположены гнезда антенны (верхняя) и земли.

Остальные детали приемника закреплены на фигурной пластинке из текстолита толщиной 2 мм. Пластинка устанавливается в ящике вертикально. Сверху панели расположены лампы, блок конденсаторов настройки, трансформаторы промежуточной частоты, выходной трансформатор и электролитический конденсатор С27.

Конденсаторы, переключатель диапазонов, выключатель питания и контурные катушки расположены снизу пластинки. Для того чтобы вытащить пластинку из ящика, необходимо отвинтить четыре винта, крепящие пластинку к ящику, и отвернуть ручки выключателя питания и переключателя диапазонов.

Питание анодных цепей приемника рекомендуется от батареи "Энергия" 54АСМЦ-5П (БСГ-60-С-8), цепи накала - от батареи "Экран" 1,28НВМЦ-525-П (БНС-МВД-500). Допустимо использование аккумуляторов.

Приемник заключен в пластмассовый ящик размерами 258 х 210 х 115 мм, его вес 2,7 кг.

Приемник имеет следующие каскады:
1. Преобразователь частоты на лампе 1А1П.
2. УПЧ на лампе 1К1П.
3. Детектор, АРУ и предварительный УНЧ на лампе 1Б1П.
4. Оконечный усилитель на лампе 2П1П.

Диапазон принимаемых частот:
    1. Длинные волны ДВ - 150 - 415 кГц (2000 - 723 м);
    2. Средние волны СВ - 520 - 1600 кГц (577 - 187,5 м).


Электрические показатели


Промежуточная частота 465 кГц.

Чувствительность в обоих диапазонах не хуже 400 мкВ.

Избирательность. Ослабление чувствительности при расстройке на +-10 кГц не менее 20 дБ.

Звуковое давление не ниже 3 Бар.

Выходная мощность 0,1 Вт.

Питание: ток анода 10 мА при напряжении 90 В и ток накала 210 мА при напряжение 1,2 В. Батарея смещения 9 В.

Полная мощность, потребляемая от всех батарей, - 1,3 Вт.


Схема приемника


В радиоприемнике "Новь" применены батарейные пальчиковые лампы: в преобразователе работает лампа 1А2П, в каскаде усиления промежуточной частоты используется лампа 1К2П. В детекторе и предварительном усилителе низкой частоты применяется лампа 1Б2П и в оконечном каскаде - лампа 2П1П, работающая с фиксированным смещением - 9 В, снимаемым со специальной батареи. В аноде этой лампы включен электродинамический громкоговоритель 1ГД-7 (1ГД-8).


Особенности схемы


1. На средних волнах катушки входной цепи L4 и L5 замыкаются накоротко, на длинных они соединяются последовательно соответственно с катушками L2 и L3. В гетеродине на средних волнах катушки L6 и L7 соединяются параллельно.

2. Гетеродин работает по схеме с настроенным контуром в цепи сетки и катушкой обратной связи (общей для обоих диапазонов) в цепи экранирующих сеток.

3. В усилителе низкой частоты применена отрицательная обратная связь. В оконечном каскаде применена схема со "скользящей" рабочей точкой (аналогично приемнику "Искра-53").


Питание приемника


Для приемника "Новь" используются две батареи "Энергия" 54АСМЦГ-5П (ВСГ-60-С-8), с которых снимается 90 В для питания анодно-экранных цепей приемника и 9 В для питания сеточной цепи оконечной лампы. Анодный ток приемника равен 10 мА. Для питания цепи накала применяется одна батарея "Экран" 1,28НВМЦ525 -П (БНС-МВД-500). С этой батареи через сопротивление R7 подается также напряжение на диод лампы R3. Указанного комплекта батареи хватит на 1000 часов работы приемника.

Соединение батарей с приемником осуществляется при помощи двухполюсной вилки и двух колодок. Когда батареи свежие, обе колодки вставляются в панели батарей так, чтобы стрелки на колодках совпадали с положением "1" на панели батареи. Через 300 часов работы одну из колодок переключают в положение "2". Через 600 часов работы вторую колодку также переставляют в положение "2".

Подключение шнура питания производится при выключенном приемнике. Сначала включается накальная батарея, а затем анодно-сеточные батареи. Отключение шнура питания производится также при выключенном приемнике, сначала выключаются анодно-сеточные батареи, а затем накальная. Мощность, потребляемая радиоприемником от батарей, составляет 1,3 Вт.


Детали


Выходной трансформатор. Первичная обмотка имеет 2835 витков провода ПЭЛ 0,1 (сопротивление 460 Ом), вторичная - 80 витков ПЭЛ 0,51 (сопротивление 0,8 ом) и третья - 749 витков ПЭЛ 0,1 (сопротивление 145 Ом). Сердечник из пластин Ш-16, набор 16 мм.

Громкоговоритель типа 1ГД-7 или 1ГД-8. Звуковая катушка содержит 32+31 витков провода ПЭЛ 0,12 (сопротивление постоянному току 5,5 Ом).

Постоянные сопротивления - все на мощность рассеивания 0,25 вт.


Комментарий редакции журнала "Радио"
(1957 - #10 - C. 37 - 38)




Испытания приемника "Новь" показали, что качество звучания его при воспроизведении музыкальных передач удовлетворительное. Чувствительность его довольно высокая и позволяет принимать передачи отдаленных радиостанций. На комнатную антенну. К недостаткам приемника следует отнести неудобство настройки при помощи маленькой ручки с очень грубой накаткой.

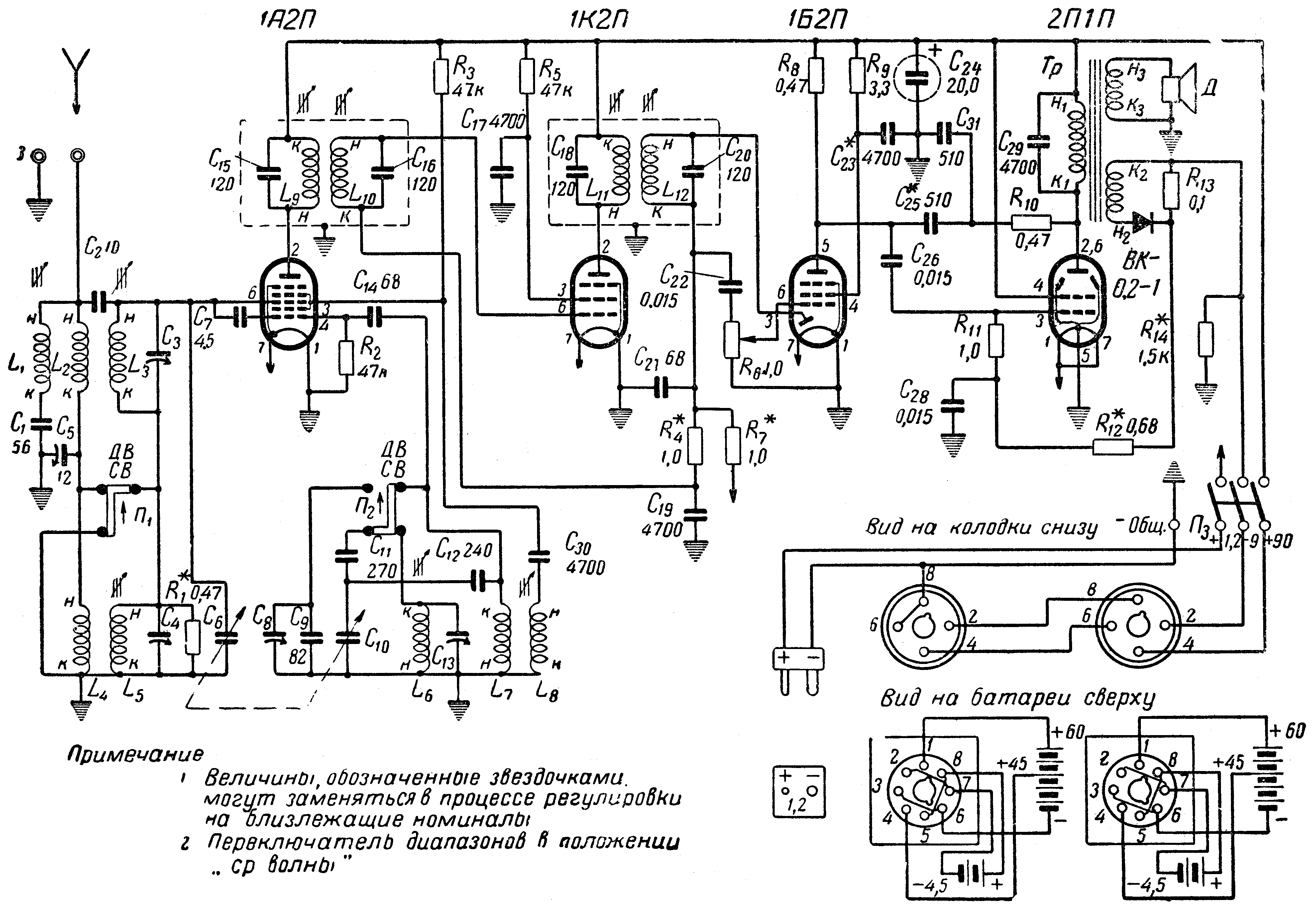

Принципиальная схема приемника "Новь"


Экранный вариант (150 dpi gray - 179 kb) Принтерный вариант (600 dpi b/w - 223 kb)

Схема в формате DjVu (53 kb)   О формате DjVu

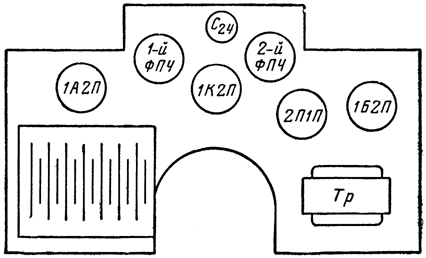

Расположение ламп и деталей на шасси приемника "Новь"


Расположение ламп и деталей на шасси приемника 'Новь'
