Радиоприемник "Турист"

Внешний вид радиоприемника 'Турист'

Переносный пятиламповый супергетеродин "Турист" выпускался Рижским заводом "ВЭФ" и был предназначен для работы в экспедициях, походах или стационарных условиях. Приемник был рассчитан для работы с наружной или внутренней (ферритовой) антенной. В нем используются батарейные пальчиковые лампы. Переключатель диапазонов и выключатель питания - клавишный.

Питание приемника универсальное - от cyxих батарей или сети переменного тока с помощью селенового выпрямителя. Для питания нитей накала ламп применяются два элемента ФМЦ-У-3, а для питания анодных цепей - батарея 75-АМЦГ-22.

Оформлен приемник в пластмассовом футляре в виде дамской сумки размерами 255 х 77 х 165 мм. Размеры выпрямителя 230 х 120 х 33 мм. Когда приемник ставится на выпрямитель, автоматически выключаются батареи и приемник питается от сети переменного тока. В конструкции приемника предусмотрена возможность включения внешних батарей накала и анода, помимо батарей, установленных в футляре приемника.


Конструкция


Основные детали приемника смонтированы на текстолитовой плате, на которой размешены лампы, блок конденсаторов переменной емкости, трансформаторы промежуточной частоты. Катушки и подстроенные конденсаторы расположены на текстолитовой субпанели. Большинство конденсаторов постоянной емкости и постоянные сопротивления размещены на четырех отдельных панельках.

Внутренняя антенна выполнена на ферритовом стержне диаметром 6 мм и длиной 155 мм. Антенна - не вращающаяся, и для лучшей настройки на станцию приходится поворачивать приемник.

Приемник имеет следующие каскады:
1. Широкополосный усилитель ВЧ на лампе 1К2П.
2. Преобразователь частоты на лампе 1А2П.
2. УПЧ на лампе 1К2П.
3. Детектор, АРУ и предварительный УНЧ на лампе 1Б2П.
4. Оконечный усилитель на лампе [7]2П2П.
5. В выпрямителе используются селеновые столбики ВС-35-27 (для цепей накала) и ВСМ-2 (для анодно-экранных цепей).

Диапазон принимаемых частот:
    1. Длинные волны - ДВ - 150 - 415 кГц (2000 - 723 м);
    2. Средние волны СВ - 520 - 1600 кГц (577 - 187,5 м).


Электрические показатели


Максимальная чувствительность при 5 мвт выходной мощности и при отношении напряжения полезного сигнала к напряжению шума (при снятой модуляции) не менее 20 дБ. При наружной антенне и питании от сети или батарей по техническим условиям 300 мкВ/м, при внутренней антенне 1000 мкВ/м. Реальная чувствительность значительно выше.

Избирательность. Ослабление чувствительности при расстройке на +-10 кГц не менее 20 дБ.

Под действием АРУ при изменении напряжения на входе приемника на 26 дБ соответствующее изменение напряжения на его выходе составляет 4 - 7 дБ.

Коэффициент нелинейных искажений по звуковому давлению всего тракта приемника при номинальной мощности на частотах от 300 до 400 Гц при глубине модуляции 30% или 60% не превышает 18%. На частотах свыше 400 Гц - 12%.

Номинальная выходная мощность при питании от сети 0,04 Вт, от батарей 0,03 Вт.

Потребляемая мощность не превышает 6 Вт при питании от сети и 1 Вт при питании от батарей. Расход тока от батарей: 180 мА по цепи накала и 8 мА по анодным цепям.


Особенности схемы


1. Входной контур образован катушками, намотанными на ферритовый стержень антенны. Возможно подключение наружной антенны.

2. Усилитель высокой частоты апериодический; нагрузкой для лампы 1К2П служит сопротивление R1.

3. Запирающий фильтр промежуточной частоты L3C5 включен не в антенную цепь, а в анодную цепь лампы УВЧ.

4. Гетеродин работает по схеме с настроенным контуром в цепи сетки; катушка обратной связи включена в цепь экранирующих сеток лампы 1А2П.

5. При питании от сети переменного тока выпрямление анодного напряжения осуществляется с помощью селенового выпрямителя типа ВС-15-27, работающего по мостовой двухполупериодной схеме. Цепь накала питается также выпрямленным током, получаемым с помощью селенового выпрямителя ВСМ, включенного по такой же мостовой схеме. При установке приемника на подставку с выпрямителем внутренние батареи автоматически отключаются.


Питание приемника


Питание - комбинированное: от батарей 75-АМЦГ-22 (анодная) и 1КС-У-3 (2 шт., накальная), а также от сети переменного тока напряжением 110, 127, 220 В. С выхода выпрямителя снимаются два напряжения 70 В - для питания анодно-экранных цепей приемника и 1,2 В для питания цепей накала. Потребляемая от батарей и сети мощность составляет 0,6 и 4 Вт соответственно при норме 1 и 6 Вт.


Детали


Трансформатор Тр1 собирается на сердечнике из пластин Ш-9, толщина набора 12 мм. Первичная обмотка I содержит 3550 витков провода ПЭЛ-1 0,12 и вторичная II имеет 50 пятков провода ПЭЛ-1 0,55.

Трансформатор Тр2 выполнен на сердечнике из пластин Ш-9, толщина набора 18 мм. Обмотки 1-2 содержат 2100, 2-3 -325 и 3-4 - 1810 витков провода ПЭЛ-1 0,12. Обмотка 5-6 имеет 120 витков провода ПЭЛ-1 0,27.

Обмотка дросселя фильтра Др1 состоит из 800 витков провода ПЭЛ-1 0,33 и размещается на сердечнике из пластин Ш-9, толщина набора 18 мм.

Звуковая катушка громкоговорителя имеет 50 витков провода ПЭЛ-1 0,14. Сопротивление постоянному току составляет 3 Ом.


Комментарий редакции журнала "Радио"
(1957 - #9 - C. 21 - 22)




Испытания серийных образцов приемника "Турист" показали удовлетворительное качество его звучания при воспроизведении речевых и музыкальных передач. Чувствительность приемника достаточно высока и позволяет принимать под Москвой на внутреннюю антенну большое количество дальних радиостанций. К недостаткам приемника следует отнести недостаточную механическую прочность футляра и плохую работу кнопочного выключателя питания.


Наш комментарий


К нашему сожалению, приемник "Турист" описан в журнале "Радио" недостаточно подробно и довольно сумбурно. Практически не освящены особенности схемы приемника. У нас создалось впечатление, что статья была скомпилирована из более полного описания (или заводской инструкции) при нехватке места в номере, либо предполагалось несколько публикаций по этому аппарату, но дальнейшего продолжения статьи по каким-либо причинам не последовало.

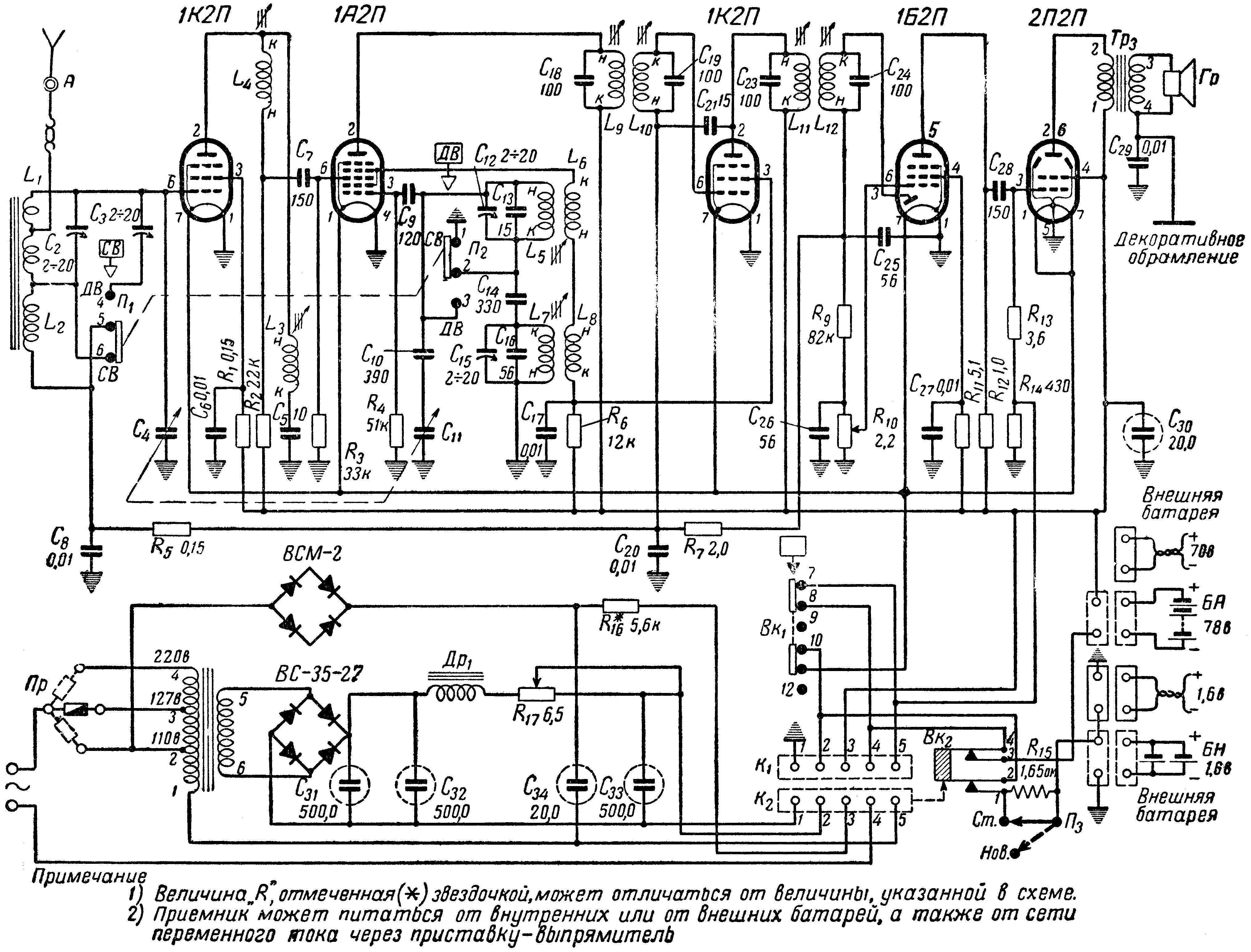

Принципиальная схема приемника "Турист"


Экранный вариант (150 dpi gray - 229 kb) Принтерный вариант (600 dpi b/w - 281 kb)

Схема в формате DjVu (65 kb)   О формате DjVu

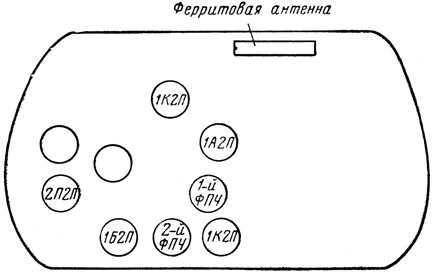

Расположение ламп и деталей на шасси приемника "Турист"


Расположение ламп и деталей на шасси приемника 'Турист'
