Радиоприемник "Родина-47" (1950 г.)

Внешний вид радиоприемника 'Родина-47' (1950 г.)

В 1950 году приемник "Родина-47" подвергся дальнейшей модернизации в части своей электрической схемы. Внешнее оформление приемника сохранено прежним.

Приемник смонтирован на шасси, на котором расположены почти все узлы и детали, входящие в схему. Шасси, громкоговоритель и колодка питания при помощи винтов прикреплены к ящику приемника и могут быть в случае ремонта легко извлечены.

На шасси сверху расположены: блок переменных конденсаторов, шкала, катушка самоиндукции гетеродина-преобразователя, выходной трансформатор, контуры промежуточной частоты, электролитический конденсатор и лампы. Снизу шасси находятся: катушка самоиндукции входного контура, переключатель диапазона, подстроечные конденсаторы, междуламповый трансформатор и другие мелкие детали схемы.

Приемник имеет следующие каскады:
1. Преобразователь частоты на лампе СБ-242.
2. Первый каскад УПЧ на лампе 2К2M.
3. Второй каскад УПЧ на лампе 2К2M.
4. Детектор, АРУ и предварительный УНЧ на лампе 2Ж2M.
5. Оконечный двухтактный усилитель на 2-х лампах 2Ж2M.

Диапазон принимаемых частот:
    1. Длинные волны (ДВ) - 150 - 410 кГц (2000 - 732 м);
    2. Средние волны (СВ) - 520 - 1500 кГц (577 - 200 м).
    3. Короткие волны (КВ) - 4,3 - 12,0 МГц (70,0 - 25,0 м).


Электрические показатели


Промежуточная частота 460 кГц.

Чувствительность на длинных и средних волнах не хуже 75 мкВ и на коротких волнах не хуже 100 мкВ.

Избирательность. Ослабление сигнала при расстройке на +-10 кГц во всех диапазонах не менее 26 дБ. Ослабление сигнала по зеркальному каналу на средних и длинных волнах более 26 дБ, на коротких волнах - более 12 дБ.

Частотные искажения всего электрического тракта приемника в полосе 200 - 3500 Гц находятся в пределах +-4 дБ.

Нелинейные искажения, характеризуемые клирфактором, при мощности 100 мВт порядка 1,5%.

Выходная мощность 0,2 Вт.


Особенности схемы


1. Изменены схема антенного фильтра и способ связи с антенной. Во всех диапазонах антенна связана с входным контуром индуктивно и, кроме того, через конденсатор С9, который является общим для антенной цепи и входного контура.

2. При приеме длинных волн связь с антенной внутриемкостная. При приеме средних волн для связи используется длинноволновая катушка L4. В диапазоне коротких волн часть витков катушки L2 входит в настроенный контур, а часть витков используется в качестве катушки связи.

3. В преобразователе частоты введено замыкание накоротко средневолнового контура при приеме коротких - волн.

4. Изменена схема выходного каскада. Напряжение на управляющие сетки ламп подается не с междулампового трансформатора, а с концов низкочастотного дросселя Др2, имеющего среднюю точку. Этот дроссель включен через разделительный конденсатор С33 в цепь экранирующей сетки предыдущей лампы 2Ж2М, у которой эта сетка используется в качестве анода при усилении напряжения низкой частоты, полученного после детектирования сигнала в цепи анода той же лампы. Сопротивление R7 и конденсатор С14 образуют фильтр, предохраняющий от проникновения напряжения высокой частоты на управляющие сетки выходных ламп.


Питание приемника


Для питания приемника требуются два источника постоянного тока: один напряжением 2 В для питания накала и другой напряжением 120 В для питания анодных цепей. Расход тока от батарей по цепи накала 0,55 А и по цепи анода 8 мА.


Детали


Дроссель Др1 содержит 135 витков провода ПЭЛ 0,69 (сопротивление 0,37 Ом).

Дроссель Др2 имеет 2х4500 витков провода ПЭЛ 0,1 (сопротивление 1960 Ом). Сердечник из пластин Ш-18, набор 18 мм.

Выходной трансформатор. Первичная обмотка состоит из 2х3000 витков провода ПЭЛ 0,1 с отводами от 2250, 3000, 3750-го витков (сопротивление 560 + 600 Ом), вторичная - из 50 витков ПЭЛ 0,64 (сопротивление 0,32 Ом). Сердечник из пластин Ш-18, набор 18 мм.

Громкоговоритель приемника электродинамического типа (2ГДМ-3) имеет диаметр диффузора 200 мм. Сопротивление постоянному току звуковой катушки 3 Ом.

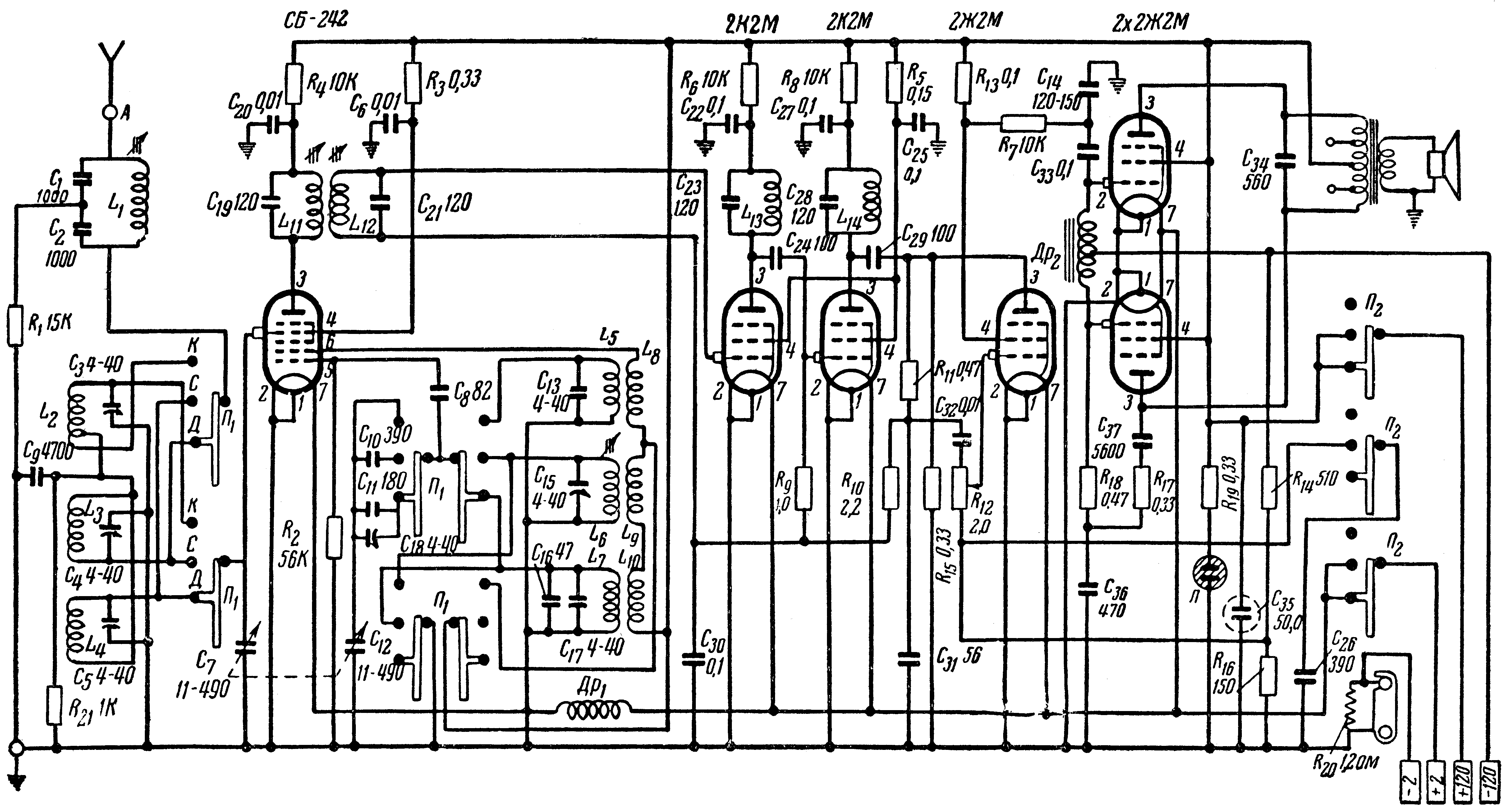

Принципиальная схема приемника "Родина-47" (1950 г.)


Экранный вариант (150 dpi gray - 226 kb) Принтерный вариант (600 dpi b/w - 286 kb)

Схема в формате DjVu (102 kb)   О формате DjVu

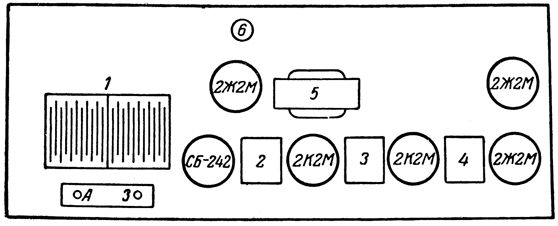

Расположение ламп и деталей на шасси приемника "Родина-47" (1950 г.)


Расположение ламп и деталей на шасси приемника 'Родина-47' (1950 г.)


1 - конденсаторы переменной емкости; 2 - 1-й ФПЧ; 3 - 2-й ФПЧ; 4 - 3-й ФПЧ; 5 - дроссель; 6 - электролитический конденсатор.

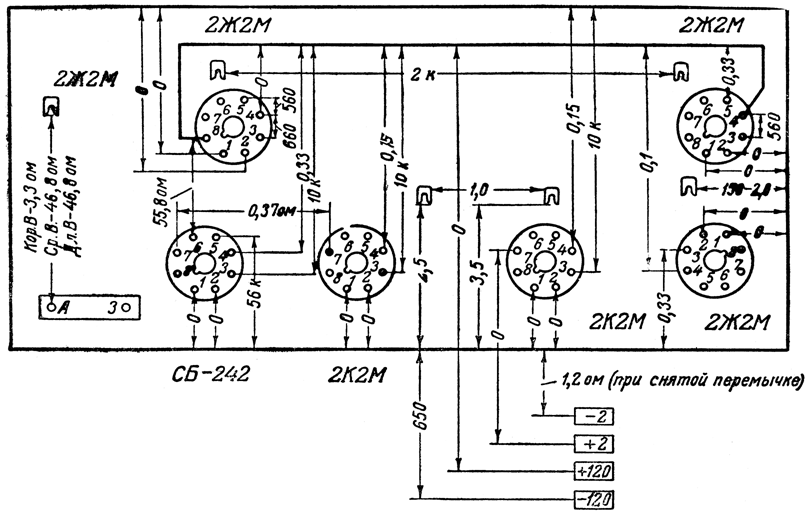

Схема проверки сопротивлений приемника "Родина-47" (1950 г.)


 Схема проверки сопротивлений приемника 'Родина-47' (1950 г.)
