Радиоприемник автомобильный "А-5"

Внешний вид радиоприемника 'А-5'

Радиоприемник шестиламповый, предназначается для установки в автомобилях ЗИЛ-110 и ГАЗ-12 и выпускается в двух вариантах: для питания от аккумуляторов с напряжением 6 В и 12 В. Анодное питание ламп производится с помощью вибропреобразователя.


Конструкция


Приемник вместе с громкоговорителем и блоком питания оформлен в одном общем корпусе.

Настройка контуров осуществляется путем изменения индуктивности катушек с помощью передвижных сердечников из альсифера. Катушки переменной индуктивности вместе с механизмом кнопочного переключателя, выключателем питания и регуляторами громкости, чувствительности и тембра выполнены в виде отдельного блока.

Шкала снабжена условной градуировкой в виде равномерных делений, и цвет освещения шкалы меняется в зависимости от положения регулятора тембра: красный цвет соответствует подчеркиванию высших, а зеленый - низших звуковых частот; белый цвет указывает на подчеркивание средних частот звукового спектра.

Приемник имеет следующие каскады:
1. УВЧ на лампе 6К4.
2. Преобразователь частоты на лампе 6A7.
3. УПЧ на лампе 6К4.
4. Детектор, АРУ и предварительный каскад УНЧ на лампе 6Г2.
5. Оконечный усилитель на лампе 6П3С.
6. Выпрямитель для вибропреобразователя на лампе 6Ц5С.

Диапазон принимаемых частот:
    1. Длинные волны - 150 - 410 кГц (2000,0 - 732,0 м);
    2. Средние волны - 530 - 1450 кГц (666,0 -266,0 м);
    3. Короткие волны I - 6,0 - 6,25 МГц (50,0 - 48,0 м);
    4. Короткие волны II - 9,5 - 9,7 МГц (31,6 - 30,9 м);
    5. Короткие волны III - 11,7 - 11,9 МГц (25,6 - 25,1 м).


Электрические показатели


Промежуточная частота 465 кГц.

Чувствительность на длинных волнах не хуже 200 мкВ, на средних не хуже 50 мкВ и на коротких не хуже 40 мкВ.

Избирательность. Ослабление чувствительности при расстройке на +-10 кГц не менее 28 дБ. Ослабление сигнала по зеркальному каналу более 34 дБ на длинных волнах, более 40 дБ на средних и более 34, 30 и 20 дБ соответственно в коротковолновых диапазонах.

Частотная характеристика. Полоса пропускания всего тракта обеспечивает воспроизведение частот 80-4000 Гц на длинных волнах и 80-5000 Гц на остальных диапазонах.

АРУ обеспечивает изменение напряжения на выходе не более чем на 14 дБ при изменении напряжения на входе да 60 дБ.

Выходная мощность 2 Вт при коэффициенте нелинейных искажений порядка 10%.

Потребляемая мощность 53 Вт.


Электрическая схема


На длинных и средних волнах входной контур состоит из катушки L1 и соответствующих конденсаторов, а в диапазонах коротких волн параллельно катушке L1 подключаются соответственно катушки L2, L3 или L4. При работе в автомобиле ЗИЛ-110 параллельно входу включается добавочный конденсатор С1 емкость которого компенсирует разницу в антеннах по сравнению с автомобилем ГАЗ-12.

УВЧ имеет схему параллельного питания. В диапазоне длинных волн усиление апериодическое, и нагрузкой для лампы 6К4 служат сопротивление R3 и дроссель Др1; катушка L5 в этом диапазоне не используется. В диапазонах средних и коротких волн способ включения катушек в анодной цепи лампы 6К4 такой же, как и во входной цепи. В диапазоне средних волн напряжение на управляющую сетку следующей лампы подается со средней точки емкостного делителя, образованного конденсаторами C17 и C18.

В гетеродине преобразовательного каскада применена трехточечная схема с емкостной обратной связью (делитель С28-С30). Сопряжение настроек гетеродинного и высокочастотных контуров осуществляется в диапазонах длинных и средних волн при помощи добавочных катушек L15L16 (длинные волны) и L17L18 (средние волны), которые заменяют сопрягающие конденсаторы, применяемые в схемах с настройкой переменной емкостью. В диапазонах коротких волн сопрягающих элементов нет.

Для повышения устойчивости частоты в контур гетеродина введен термокомпенсирующий конденсатор С61.

В УПЧ предусмотрена возможность регулировки усиления по промежуточной частоте при помощи потенциометра R15, изменяющего напряжение на экранирующей сетке лампы 6К4.


Питание


Повышение напряжения от аккумулятора производится при помощи виброприобразователя типа В-5 или ВС-6,3 (при 6-вольтовом аккумуляторе) либо типа В-12-Г (при 12-вольтовом аккумуляторе). Вибратор работает по асинхронной схеме, и выпрямление повышенного напряжения производится кенотроном 6Ц5С.

В вибропреобразователе имеются сглаживающий фильтр и элементы для подавления помех.

Нити накала ламп соединены в две группы. В одну входят первые четыре лампы (6К4, 6А7, 6К4 и 6Г2), во вторую -остальные (6П6С, 6Ц5С и лампочка подсвета шкалы). Такое соединение позволяет легко перейти от последовательно-параллельного соединения (при 12-вольтовом питании) к параллельному (при 6-вольтовом питании). Переменное сопротивление R11 служит для выравнивания напряжения на группах при питании от 12-вольтового аккумулятора.


Детали


Выходной трансформатор. Первичная обмотка состоит из 2400 витков провода ПЭЛ 0,15 (сопротивление 240 Ом), вторичная - из 50 витков ПЭЛ 0,74 с отводом от 42-го витка. Сердечник из пластин Ш-14, набор 21 мм.

Трансформатор питания. Первичная обмотка для 6-вольтового аккумулятора содержит 2х24 витка провода ПЭЛ 1,0, а для 12-вольтового - 2х55 витков ПЭЛ 0,8. Вторичная обмотка имеет 2х1400 витков ПЭЛ 0,17 (сопротивление 300 Ом). Сердечник из пластин Ш-19, толщина набора 28 мм.

Громкоговоритель типа ГДМ-3 (сопротивление звуковой катушки постоянному току 3,3 Ом}. Дополнительный громкоговоритель типа 0,5 ГД-5 (сопротивление звуковой катушки постоянному току 6 Ом).

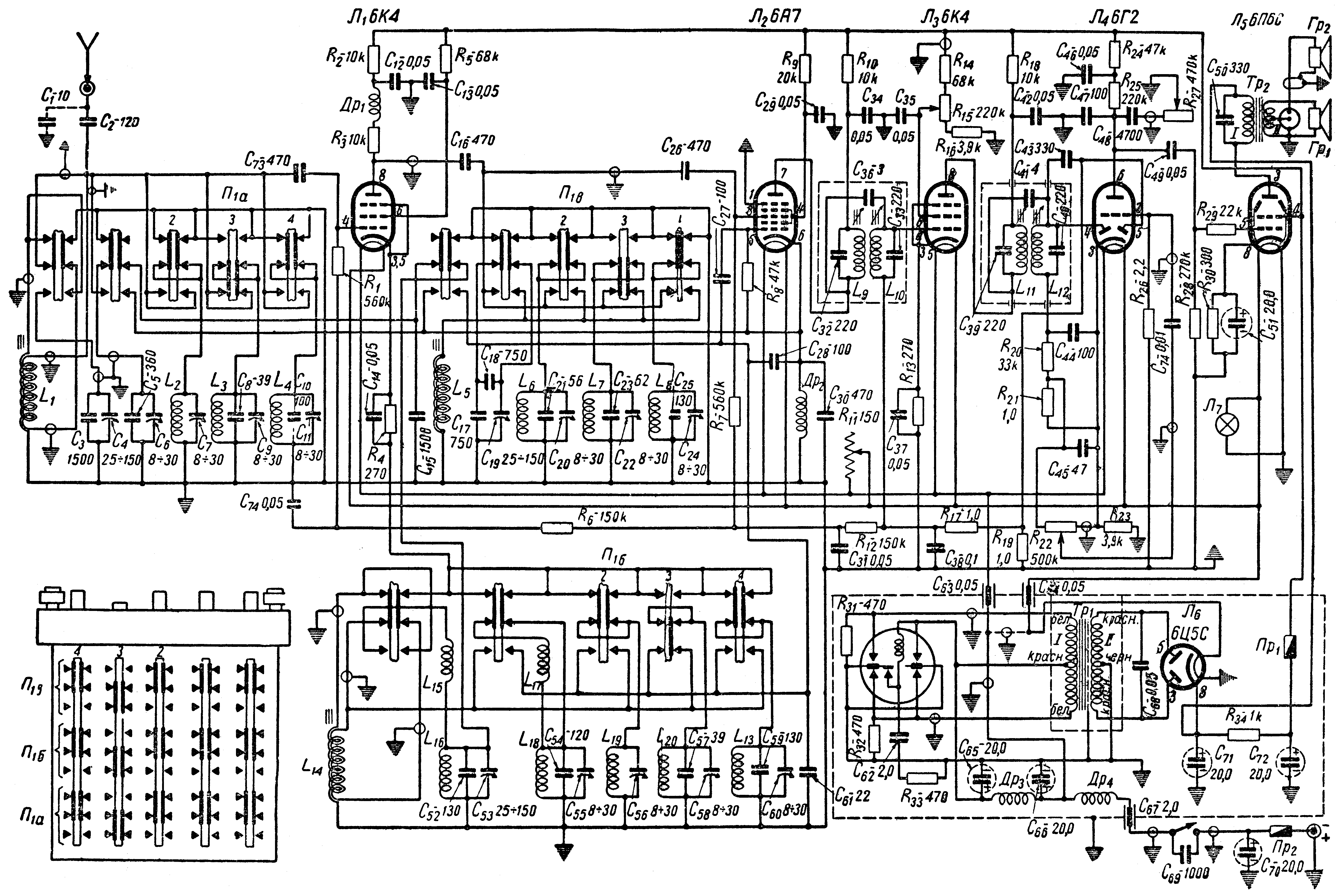

Принципиальная схема приемника "А-5"


Экранный вариант (150 dpi gray - 386 kb) Принтерный вариант (600 dpi b/w - 460 kb)

Схема в формате DjVu (160 kb)   О формате DjVu

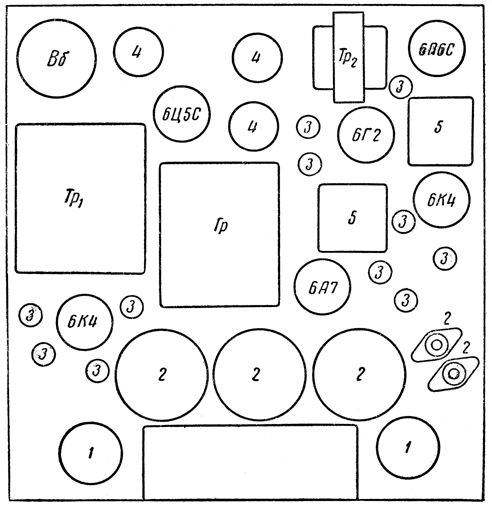

Расположение ламп и деталей на шасси приемника "А-5"


Расположение ламп и деталей на шасси приемника 'А-5'
