Радиоприемник автомобильный "А-18Е"

Внешний вид радиоприемника 'А-18Е'

Приемник отличается от модели "А-18" следующим:

1. Изменены диапазоны принимаемых частот:
в УКВ диапазоне 88 - 104 МГц (3,42 - 2,88 м);
в диапазоне средних волн (515 - 1620 кГц (583 - 185 м).

2. Чувствительность
в диапазоне УКВ 5 - 10 мкВ;
в диапазоне длинных волн 100 - 150 мкВ;
в диапазоне средних волн 40 - 70 мкВ.



Принципиальная схема приемника "А-18Е"

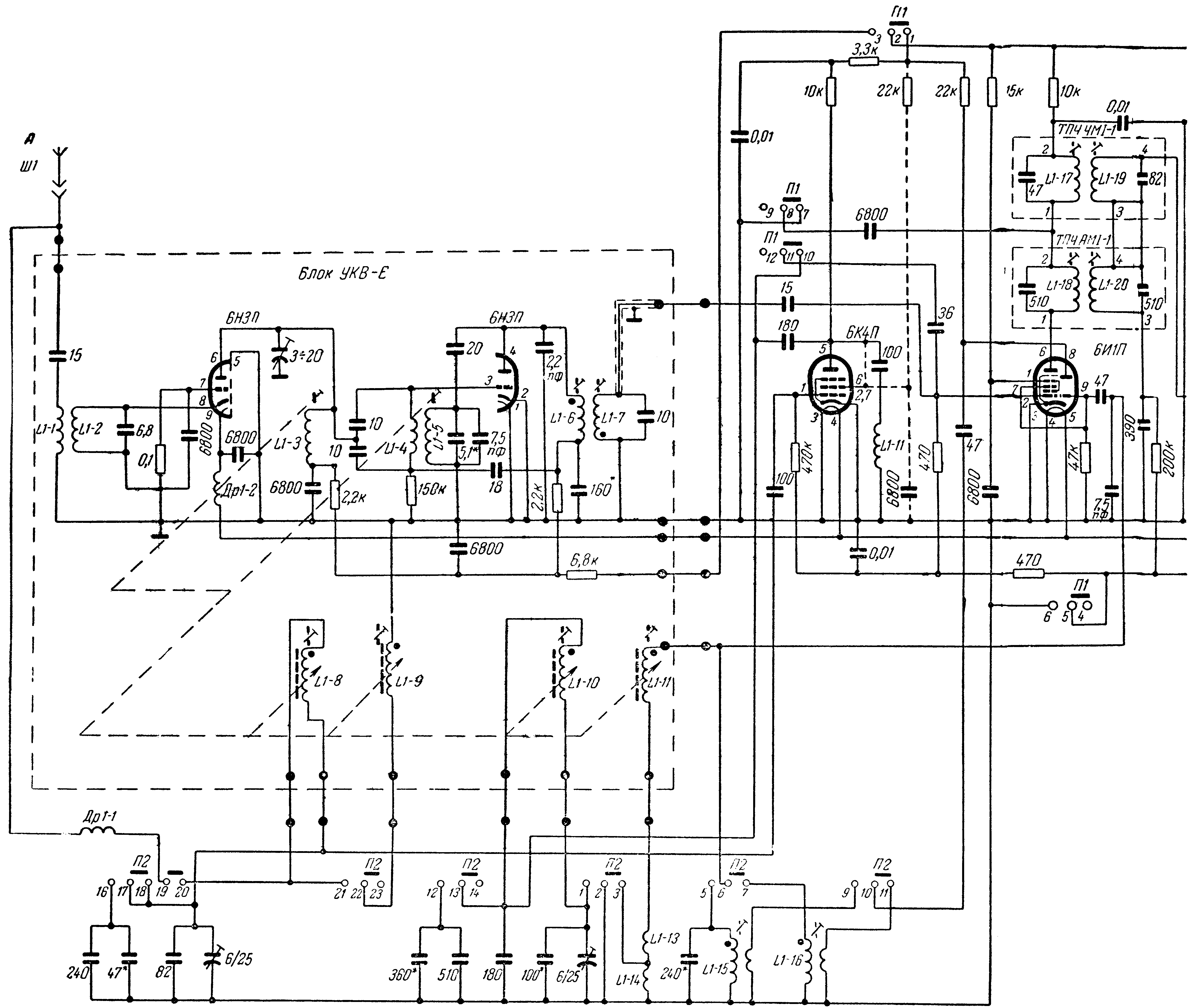

Первая часть

Экранный вариант (150 dpi gray - 197 kb) Принтерный вариант (600 dpi b/w - 265 kb)

Схема в формате DjVu (54 kb)   О формате DjVu

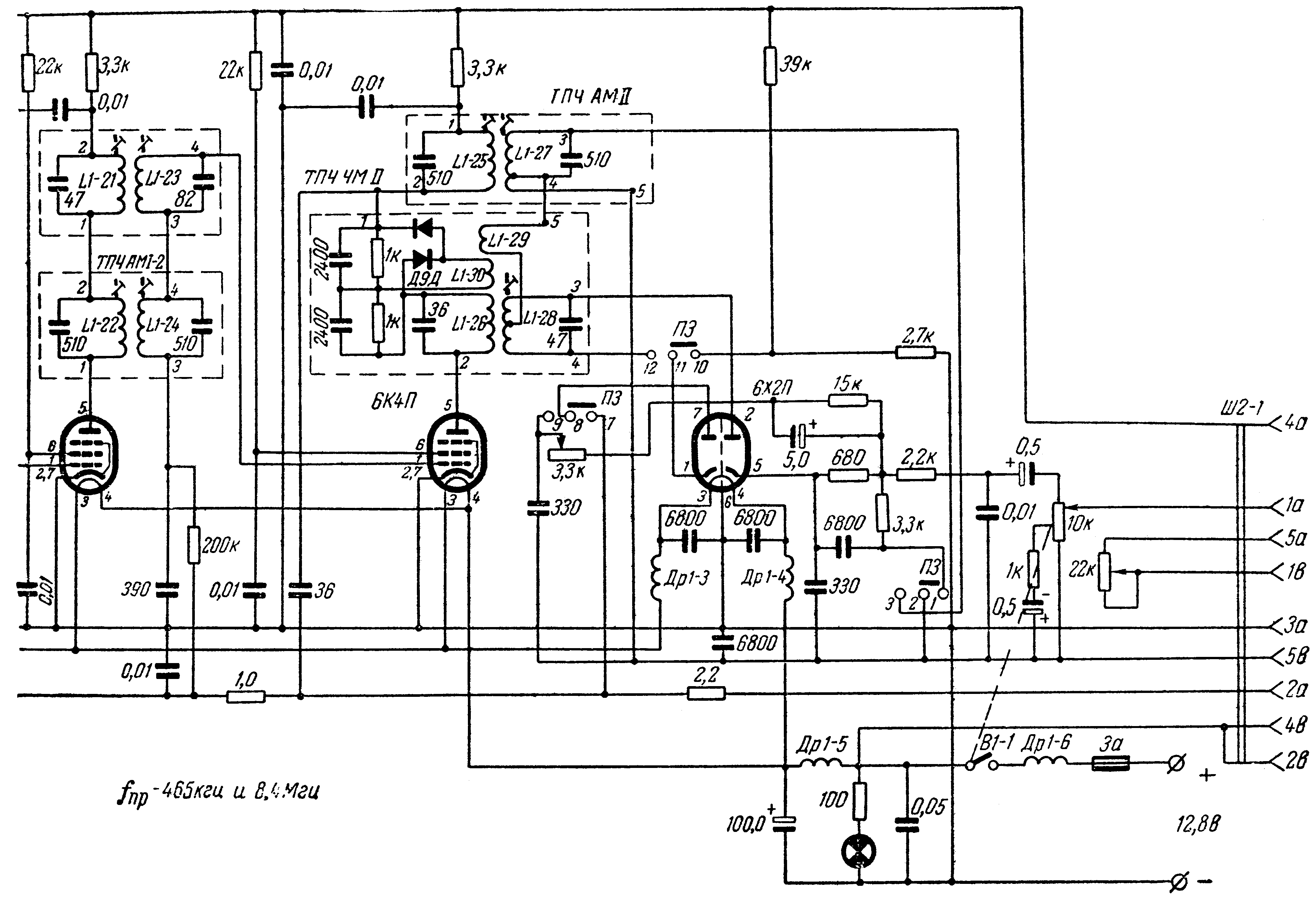

Вторая часть
Экранный вариант (150 dpi gray - 136 kb) Принтерный вариант (600 dpi b/w - 175 kb)

Схема в формате DjVu (40 kb)   О формате DjVu

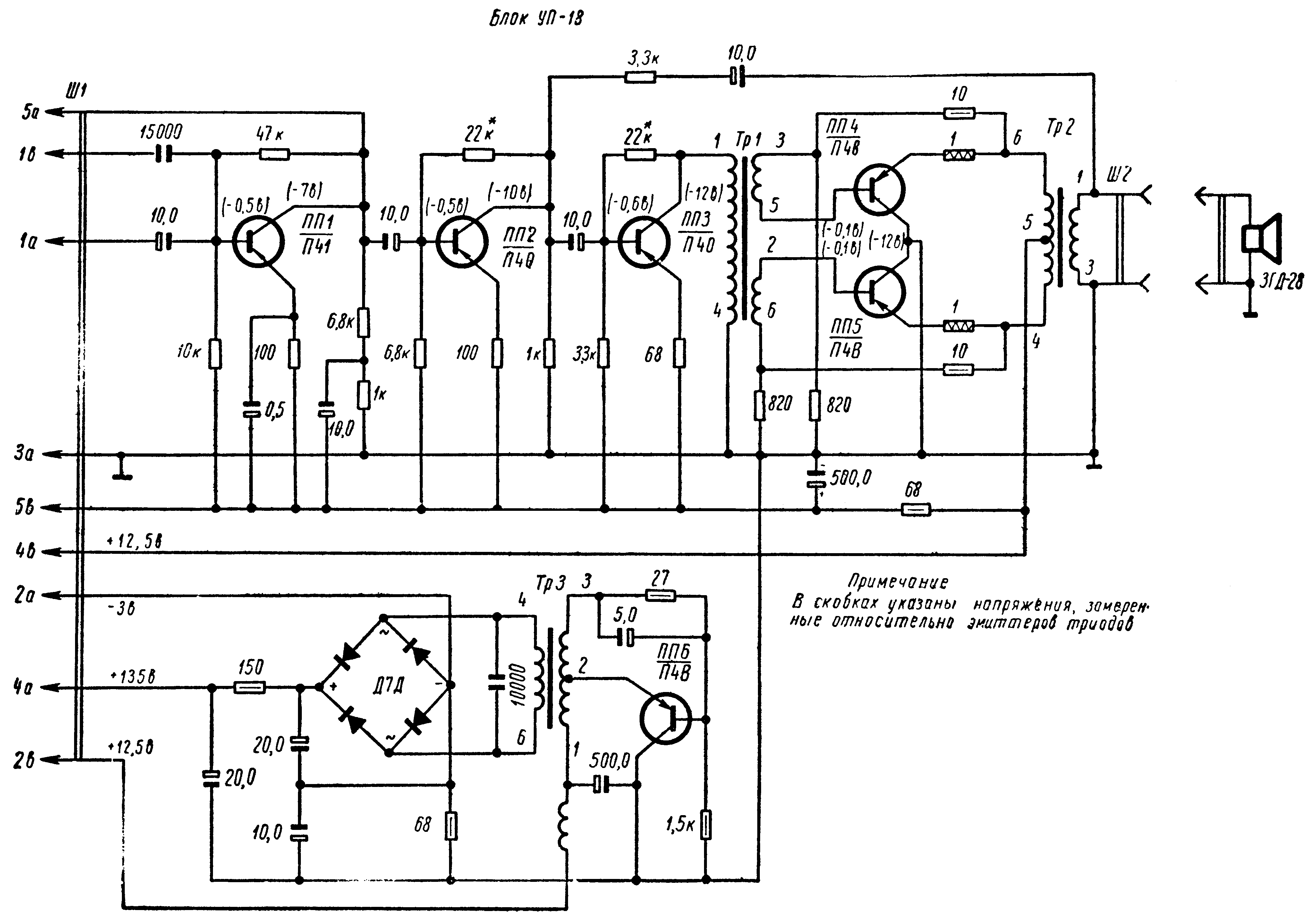

Третья часть
Экранный вариант (150 dpi gray - 112 kb) Принтерный вариант (600 dpi b/w - 155 kb)

Схема в формате DjVu (30 kb)   О формате DjVu
