Магнитофон "Астра"

Внешний вид магнитофона 'Астра'

Магнитофон предназначен для двухдорожечной записи и воспроизведения звука на ферромагнитной ленте. Имеет ускоренную двустороннюю перемотку. Переход с одной дорожки на другую производится перестановкой и переворачиванием катушек с лентой.

Скорость записи и воспроизведения 9,53 и 4,76 см/сек. Продолжительность записи и воспроизведения при емкости катушек 180 м при скорости 9,53 см/сек - 30 мин и при скорости 4,76 см/сек - 60 мин на каждой дорожке.

Магнитофон собран в деревянном декоративно оформленном ящике, удобном для переноски. Верхняя крышка съемная. Усилитель имеет два динамика типа 1ГД-9 и 2ГД-3, укрепленных на передней и правой боковой стенках ящика. Под крышкой находится фальшпанель, которая крепится к ящику четырьмя винтами. На фальшпанели находятся ручки регуляторов уровни записи и тембра, клавишный механизм переключателя рода работы, ручка пуска, ручка кратковременной остановки ленты, ручка переключателя скорости, два подкатушника с катушками и блок головок, закрытый декоративной крышкой со щелью для ленты. Под декоративной крышкой находятся универсальная и стирающие головки, прижимный ролик и ведущий вал. На фальшпанели имеется индикатор уровня записи, С левой стороны ящика имеется отсек с крышкой, в котором хранится шнур питания. Там же находится панель с входным и выходным гнездами. В нижней части ящика находится колодка переключения напряжения. Габариты 450 х 335 х 235 мм. Вес 16,5 кг.

Каскады:
1. Первый каскад универсального усилителя записи и воспроизведения - на лампе Л1 типа 6Ж1П.
2. Второй каскад универсального усилителя записи и воспроизведения - на лампе Л2 типа 6Ж1П.
3. Оконечный каскад усилителя записи и воспроизведения - на лампе Л3 типа 6П14П.
4. Индикатор уровня записи является собран на лампе Л5 - типа 6Е1П.
5. Генератор тока подмагничивания выполнен на лампе Л4 - типа 6Ф1П.
6. Выпрямитель собран на лампе Л6 типа 6Ц4П.


Электрические показатели


Чувствительность не хуже 3 мВ при записи от микрофона; 200 мВ - при записи от звукоснимателя и 10 В - при записи от трансляционной сети.

Рабочий диапазон частот при скорости 9,53 см/сек 100 - 6000 Гц.

Относительный уровень шумов не хуже - 35 дБ.

Коэффициент нелинейных искажений не более 5%.

Выходная мощность 2 Вт.


Питание


Магнитофон работает от сети переменного тока 50 Гц, напряжение 110, 127 или 220 В.

Допустимые колебания напряжения +-10%.

Потребляемая мощность 90 Вт.


Электрическая схема


В магнитофоне применен универсальный трехкаскадный усилитель записи и воспроизведения. Первый и второй каскады собраны на лампах Л1 и Л2 типа 6Ж1П.

При воспроизведении сигнал с универсальной головки подается на сетку лампы Л1, усиливается и идет на оконечный каскад. Уровень громкости регулируется потенциометром R8, который служит также регулятором уровня записи. Регулировка тембра производится потенциометром R9. Коррекция частотной характеристики достигается с помощью цепочки R9C6R11C5, включенной между первым и вторым каскадами, и цепочки обратной связи R23C12 и R24C13, которая включена между вторичной обмоткой выходного трансформатора и катодом лампы Л2.

При записи сигнал с микрофона или звукоснимателя подается на управляющую сетку лампы Л1, усиливается и с обмотки выходного трансформатора, включенного в анодную цепь оконечного каскада Л3 типа 6П14П, попадает на универсальную головку. Индикатором уровня записи является лампа Л5 типа 6Е1П, сигнал на которую подается с анода лампы Л3. Генератор тока подмагничивания выполнен на лампе Л4 типа 6Ф1П.

Напряжение питания анодных и сеточных цепей ламп подается от выпрямителя, собранного на лампе Л6 типа 6Ц4П. Накал ламп осуществляется переменным током.


Лентопротяжный механизм


Движение ленты осуществляется с помощью одного электродвигателя типа ЭДГ-1М, на валу которого насажена двухступенчатая насадка. При записи и воспроизведении вращение от электродвигателя передается ведущему узлу через маховик, боковая поверхность которого обрезинена. На правый узел вращение передается от ведущего маховика через обрезиненный промежуточный ролик, при этом левый узел подтормаживает ленту тормозным рычагом с фетровой подушечкой. При ускоренной перемотке влево левый узел смещается с помощью рычага до сцепления с маховиком ведущего узла. При ускоренной перемотке вправо промежуточный ролик смещается вниз и сцепляет ведомый шкив правого подкатушника с маховиком ведущего узла. Для остановки механизма предусмотрены рычажные тормоза правого и левого узлов, которые включаются при нажатии клавиши "Стоп".

Переход с одной скорости на другую осуществляется перемещением электродвигателя с двухступенчатой насадкой, которая входит в зацепление с ведущим маховиком.

Правый узел состоит из двух половинок - верхней и нижней, между которыми проложена фетровая прокладка. Степень сцепления половинок регулируется перемещением нижнего флаица вверх илн вниз.


Неисправности лентопротяжного механизма


Характерной неисправностью лентопротяжного механизма является плохая подмотка ленты при записи и воспроизведении, которая возникает из-за ослабления сцепления между ведомым и ведущим шкивами правого узла. Для увеличения сцепления необходимо ослабить стопорные винты крепления фланца ведомого шкива и поднять фланец вверх до заметного сжатия пружин на стойках фрикционного диска.

Детонация вызвана либо попаданием масла на ведущий вал или прижимный ролик, либо сильным прижимом тормозного рычага в левом узле. Масло снимается фланелевой тряпочкой, слегка смоченной в бензине.

При отсутствии ускоренной перемотки вперед и назад, неисправность следует искать в чрезмерном торможении правого или левого узлов. Прижим тормозных рычагов регулируется.


Детали


Электродвигатель типа ЭДГ-1М: питание от сети переменного тока частотой 50 Гц и напряжением 220 В, скорость вращения 2800 об/мин, потребляемая мощность 13 Вт, мощность на валу 2 Вт.

Головка ГУ: число витков обмотки 4000 ПЭЛ 0,05, ток записи 0,5 мА, ток подмагничивания 20 мА.

Головка ГС: число витков обмотки 420 ПЭЛ 0,18; ток стирания 40 мА.

Трансформатор Tp1: обмотка I - 2000 витков ПЭЛ 0,12; обмотка II - 65 витков ПЭЛ 1,0; обмотка III - 370 витков ПЭЛ 0,13.

Трансформатор Тр2: обмотка I - 557 + 80 витков ПЭВ 0,38; обмотка II - 438 витков ПЭВ 0,27; обмотка III - 2х1325 витков ПЭВ 0,27; обмотка IV - 32 витка ПЭВ 1,0.

Катушки: L1 - 1800 витков ПЭЛ 0,1; L2 - 1500 витков ПЭЛ 0,1.

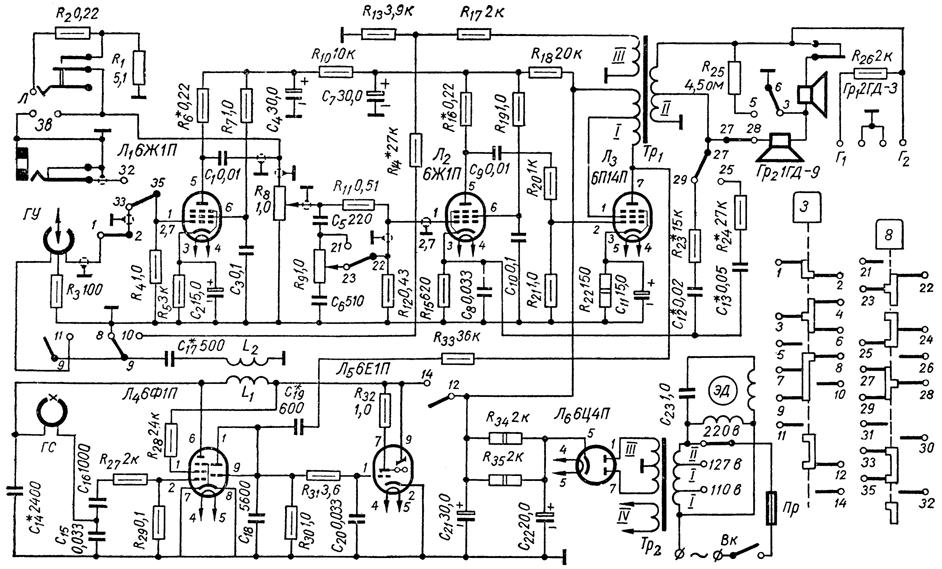

Принципиальная схема магнитофона "Астра"


Экранный вариант (150 dpi gray - 153 kb) Принтерный вариант (600 dpi b/w - 182 kb)

Схема в формате DjVu (44 kb)   О формате DjVu

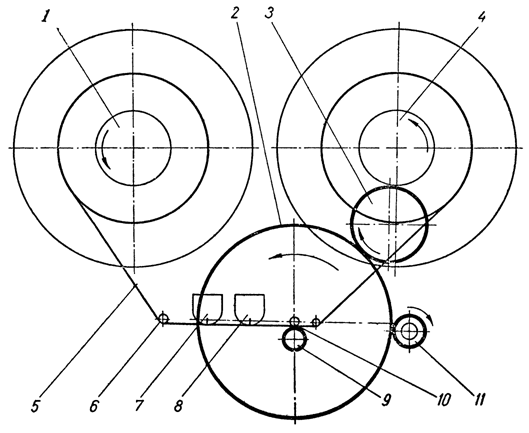

Кинематическая схема лентопротяжного механизма магнитофона "Астра"


Кинематическая схема лентопротяжного механизма магнитофона 'Астра'


1 - левый узел; 2 - маховик ведущего узла; 3 - промежуточный ролик; 4 - правый узел; 5 - лента; 6 - направляющая стойка; 7 - стирающая головка; 8 - универсальная головка; 9 - прижимный ролик; 10 - ведущий вал; 11 - электродвигатель с насадкой.
