Магнитофон "Яуза-6"

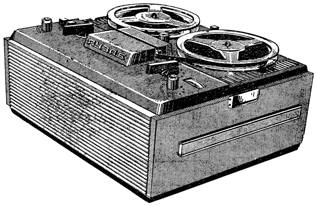

Внешний вид магнитофона 'Яуза-6'

Магнитофон переносного типа, предназначен для двухдорожечной записи и воспроизведения на ферромагнитной ленте типа 6, 9 или 10. Запись производится с микрофона, звукоснимателя, трансляционной сети и приемника. Переход с одной дорожки на другую осуществляется перестановкой и переворачиванием катушек с лентой. Магнитофон работает на двух скоростях. Предусмотрена двусторонняя ускоренная перемотка ленты. Питание от сети переменного тока.

Скорость записи и воспроизведения 9,53 и 4,76 см/сек. Продолжительность непрерывной записи и воспроизведения при емкости катушки 250 м с лентой типа 6 на каждой дорожке: при скорости 9,53 см/сек 45 мин, при скорости 4,76 см/сек. 90 мин.

Габариты 376 х 320 х 178. Вес 12 кг.


Конструкция


Магнитофон переносной конструкции состоит из ящика-футляра с арматурой и громкоговорителями, платы с лентопротяжным механизмом и усилителя. Крышка ящика съемная. Механизм смонтирован на плате, которая через резиновые амортизаторы закреплена на внутренних стойках футляра. К плате прикреплен усилитель. Сверху плата закрыта фальшпанелью, на которой расположены подкатушники с катушками ленты, блок головок, закрытый декоративной съемной крышкой; ручка управления лентопротяжным механизмом, служащая для переключения магнитофона на различные виды работ; ручка переключателя рода работ; с четчик метража ленты с кнопкой сброса, которая позволяет производить установку счетчика на "О"; ручка регулятора громкости и тембра; кнопка выключателя питания; кнопка записи, которая исключает возможность записи или стирания; стрелочный индикатор уровня записи.

На задней стенке магнитофона имеется отсек, закрываемый откидным щитком, в котором расположены входные и выходные гнезда, выключатель громкоговорителей и переключатель напряжения электрической сети с предохранителем. Там же имеется небольшой отсек, в котором прячется сетевой шнур при переноске магнитофона.

За передней декоративной пластмассовой панелью находятся два динамических громкоговорителя типа 1ГД-19. Магнитофон комплектуется динамическим микрофоном со шнуром с вилкой и катушками с лентой.

Каскады:
1. Первый и второй каскады универсального усилителя записи-воспроизведения на лампе Л1 типа 6Н1П.
2. Третий и четвертый каскады универсального усилителя записи-воспроизведения на лампе Л2 типа 6Н1П.
3. Оконечный каскад усилителя записи и воспроизведения на лампе Л3 типа 6П14П.
4. Генератор стирания и подмагничивания на лампе Л4 типа 6Н1П.
5. Выпрямитель: АВС-80-260-М.
7. Диод - Д9В - 2 шт.
8. Индикатор уровня записи - стрелочный: микроамперметр типа М-476 (0-250 мкА).


Электрические показатели


Чувствительность и входное сопротивление усилителя со входа магнитофона: от микрофона 3 мВ (0,5 МОм), от приемника 25 мВ (37 кОм), от звукоснимателя 250 мВ (0,5 МОм), от трансляционной линии 15 В (0,5 МОм).

Рабочий диапазон частот: при скорости 9,53 см /сек 40-15000 Гц, при скорости 4,76 см/сек 63-7500 Гц.

Относительный уровень шумов для скорости 9,53 см/сек - не хуже -40 дБ, для скорости 4,76 см/сек - не хуже -45 дБ.

Коэффициент нелинейных искажений не более 5%.

Коэффициент детонации для скорости 9,53 см/сек - не более 0,3%, для скорости 4,76 см/сек - не более 0,4%.

Номинальное выходное напряжение - 0,25 В.

Выходная мощность - 2 Вт.

Ток стирания головки на частоте 60 кГц - не более 70 мА.

Относительный уровень стирания сигнала частотой 1000 Гц не хуже -70 дБ.


Питание


Питание от сети переменного тока 50 Гц, напряжение 127 или 220 В. Мощность, потребляемая от сети, 80 Вт.


Электрическая схема


Предварительный усилитель собран на двух лампах Л1 и Л2 типа 6Н1П. Оконечный каскад усилителя собран на пентоде Л3 типа 6П14П. На входе предварительного усилителя имеется делитель напряжения R1- R7, благодаря которому можно вести запись с микрофона, звукоснимателя, приемника и трансляционной сети. При записи сигнал через один из штекеров Ш1-Ш4 через переключатель В1 и конденсатор C1 подается на сетку левой половинки лампы, усиливается в предварительных каскадах и с правой половинки лампы Л2 подается на универсальную магнитную головку ГУ. При воспроизведении головка ГУ подключается к сетке левой половинки лампы Л1.

Регулировка громкости при воспроизведении н уровня записи осуществляется потенциометром R13 в цепи сетки левой половинки лампы Л2. Тембр (при воспроизведении) регулируется потенциометром R28. Оконечный каскад нагружен на два динамических громкоговорителя, которые могут выключаться тумблером В4. Коррекция частотной характеристики на разных скоростях движения ленты осуществляется различными элементами. На скорости 9,53 см/сек - цепочкой R17L5C9R16; на скорости 4,76 см/сек - цепочкой R18L6С10.

Генератор токов стирания и подмагничивания собран на лампе Л4 типа 6Н1П. Величина тока подмагничивания регулируется конденсатором С19. Индикатор уровня записи собран на микроамперметре ИП и двух диодах Д1 и Д2.

Для устранения проникновения сигнала генератора в тракт усиления предусмотрен фильтр-пробка С23L8, настроенный на частоту генератора. Аналогичный фильтр-пробка C25L7 включен в цепь индикатора уровня записи. Выпрямитель собран на элементах АВС-80-260М со сглаживающим пульсации фильтром ДрС16.


Лентопротяжный механизм


Кинематическая схема лентопротяжного механизма магнитофона "Яуза-6", а также конструкция отдельных узлов (приемного и подающего, переключателя рода работы, узла ведущего вала и т. д.) аналогичны кинематической схеме и узлам магнитофона "Яуза-5".


Неисправности лентопротяжного механизма


Отсутствие подмотки ленты при записи и воспроизведении может быть вызвано обрывом правого узла или сходом его со шкива правого узла. Для замены пассика нужно снять плату головок с узлом прижимного ролика и установить пассик. Причиной плохой подмотки ленты может быть ослабление фрикционного сцепления в боковых узлах. Следует разобрать правый и левый узлы подкатушников и очистить фетровые шайбы от масла или заменить их. Детонация звука может быть вызвана слабым прижимом ленты прижимным роликом к ведущему валу или попаданием масла под ролик. Масло с прижимного ролика удаляется тряпочкой, смоченной бензином.

Замедленное движение ленты вправо объясняется сильным подтормаживанием левого узла. Узел нужно несколько растормозить. При разрегулировке тормозов левого и правого узлов возможно образование петель ленты. Для регулировки тормозов необходимо установить переключатель рода работы в положение "Стоп", немного ослабить два винта, крепящие основание стойки тормоза, и сдвинуть стойку к боковому узлу так, чтобы фетровые накладки тормозных рычагов легко прижимались к подкатушнику. Фетровые накладки тормозных рычагов необходимо периодически протирать тряпочкой, смоченной в бензине.


Разборка и смазка магнитофона


Для разборки магнитофона необходимо снять пластмассовый кожух, защищающий головки, все ручки управления, отвинтить четыре винта, крепящие декоративную панель, и снять ее. После этого открывается доступ к лентопротяжному механизму. В магнитофоне предусмотрен съем нижней крышки ящика, для чего нужно четыре винта, проходящие через резиновые ножки и один винт, предназначенный для опломбирования аппарата. При снятой нижней крышке открывается свободный доступ к усилителю магнитофона и к нижнему подшипнику электродвигателя.

Смазке жидким маслом подлежит подшипник боковых узлов (при снятых крышках подкатушников), промежуточного и прижимного роликов, обрезиненного ролика переключателя скорости, электродвигателя и узла ведущего вала. Трущиеся поверхности тяг, рычагов и переключателя смазывают техническим вазелином.


Детали


Электродвигатель типа АД-5: питание от сети переменного тока напряжением 127 В. Число оборотов 1460 об/мин, потребляемая мощность 35 Вт.

Трансформатор Тр1: обмотка I - число витков 755 ПЭВ-2 0,35; обмотка II - число витков 1035 ПЭВ-2 0,41; обмотка III - число витков 2120 ПЭВ-2 0,16; обмотка IV - число витков ПЭВ-2 0,86; обмотка V - число витков 30 ПЭВ-2 0,86; обмотка VI - число витков 50 ПЭВ-2 0,49.

Трансформатор Тр2: обмотка I - число витков 2000 ПЭЛ 0,18, обмотка II - число витков 100 ПЭЛ 0,59.

Дроссель фильтра Др: число витков 3500, ПЭВ-2 0,14.

Катушки генератора L1-L4: обмотка L1 - число витков 85 ПЭЛШО 0,18; обмотка L2 - число витков 6 ПЭЛШО 0,18; обмотка L3 - число витков 128 ПЭЛШО 0,12; обмотка L4 - число витков 32 ПЭЛШО 0,18. Сердечник - феррит 600.

Катушки коррекции и фильтра L5-L8 намотаны проводом с числом витков 2250 ПЭВ-2 0,12.

Универсальная головка - 3800 витков провода ПЭВ-2 0,04. Сопротивление постоянному току 850 Ом. Рабочий зазор - 3 мкм.

Стирающая головка - 200 витков провода ПЭВ-2 0,15. Сопротивление постоянному току 4,5 Ом. Рабочий зазор - 0,15 мм.

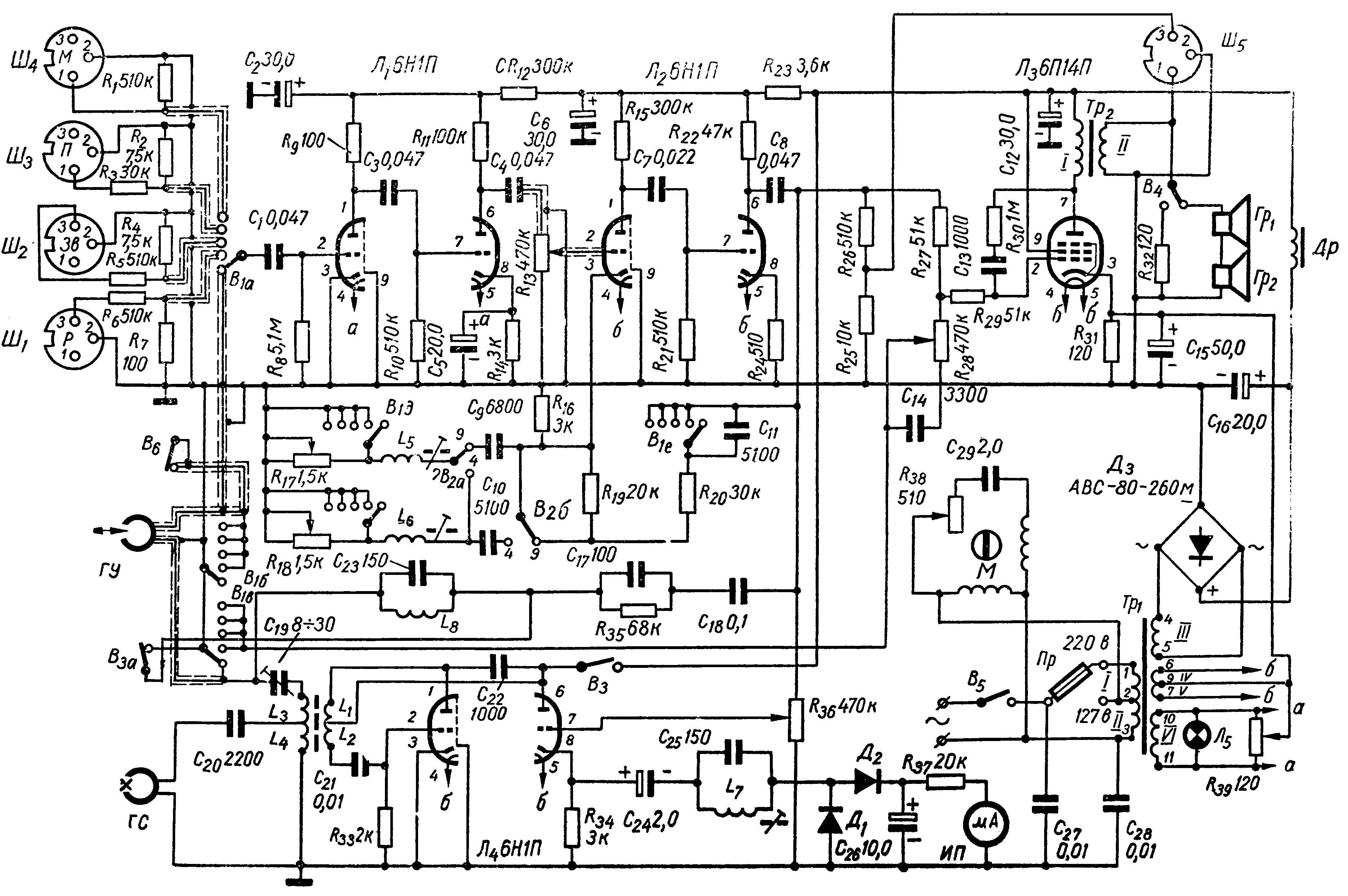

Принципиальная схема магнитофона "Яуза-6"


Экранный вариант (150 dpi gray - 158 kb) Принтерный вариант (600 dpi b/w - 201 kb)

Схема в формате DjVu (46 kb)   О формате DjVu
