Магнитофон "Яуза-10" (модифицированный вариант)

Внешний вид магнитофона 'Яуза-10'

В 1962 году коллектив Московского электромеханического завода в содружестве с другими предприятиями Московского совнархоза освоил выпуск первого отечественного стереофонического четырехдорожечного магнитофона "Яуза-10".

В процессе производства в схему магнитофона неоднократно вносились измения, улучшающие качество его работы. В основном, эти изменения касались замены одних ламп другими (вместо 6Н2П была установлена лампа 6Н1П). Изменены номиналы отдельных деталей и применен выпрямитель 13ЕМ32ЯГ-Г, собранный по мостовой схеме.

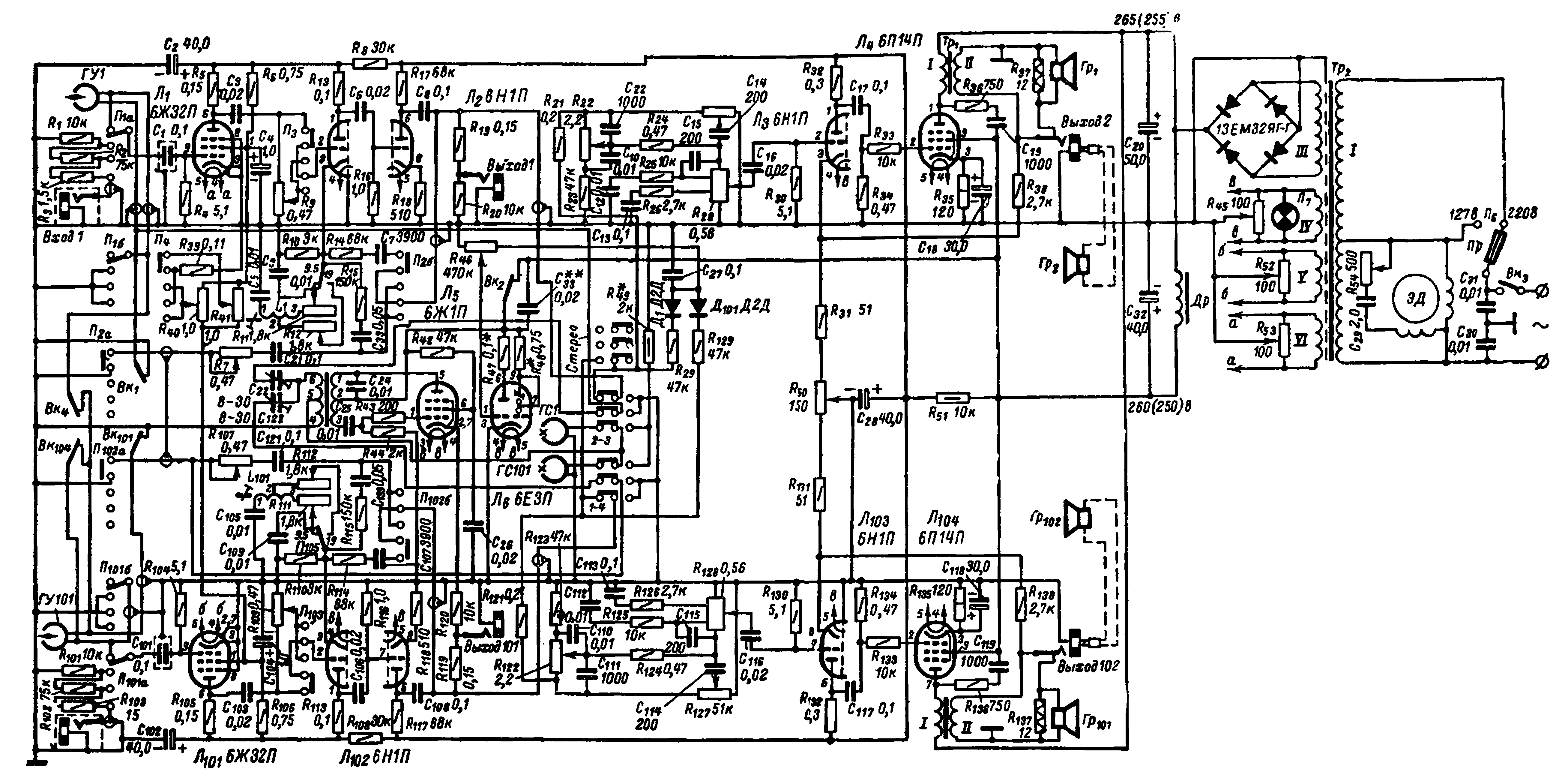

Принципиальная схема магнитофона "Яуза-10" (модифицированный вариант)


Экранный вариант (150 dpi gray - 290 kb) Принтерный вариант (600 dpi b/w - 340 kb)

Схема в формате DjVu (125 kb)   О формате DjVu
