Магнитофон "Чайка-М"

Внешний вид магнитофона 'Чайка-М'

В процессе производства магнитофон "Чайка" неоднократно модернизировался. Улучшенный вариант магнитофона "Чайка" был выпущен под названием "Чайка-М". Внешне "Чайка-М" отличается от магнитофона "Чайка" только отделкой.

В магнитофоне "Чайка-М" используется улучшенная универсальная магнитная головка и внесены некоторые изменения в схему усилителя, благодаря чему значительно расширена полоса частот записываемых и воспроизводимых колебаний (63 - 10000 Гц).

Магнитофон "Чайка-М" предназначен для записи и проигрывания двухдорожечных фонограмм. Переход с одной дорожки на другую производится перестановкой и переворачиванием катушек с лентой. Емкость катушек 250 м. Скорость движения ленты при записи и воспроизведении 9,53 см/сек. Длительность непрерывной записи (воспроизведения) на одной дорожке около 45 мин. Имеется двусторонняя ускоренная перемотка ленты.

Магнитофон "Чайка-М" собран в деревянном, оклеенном декоративным материалом ящике, приспособленном для переноски. Крышка ящика съемная. В ней имеется карман для хранения запасной катушки с лентой, микрофона и соединительных шнуров. Под крышкой расположена панель, закрывающая лентопротяжный механизм. Над панелью размещены катушки с лентой, ручки управления и декоративная крышка, закрывающая магнитные головки, ведущий вал, прижимной ролик, направляющие стойки и лентоприжим.

На левой боковой стенке находится панель с выходным и входными гнездами усилителя. Переключатель напряжения сети с предохранителем находится на дне магнитофона.

Магнитофон имеет электронно-световой индикатор уровня записи, регулятор уровня записи (громкости при воспроизведении), регулятор тембра и переключатель рода работы.

Габариты магнитофона 340х180х270 мм, вес 12 кг.


Каскады:

1. Первый и второй каскады универсального усилителя записи-воспроизведения на лампе Л1 типа 6Н2П.

2. Третий каскад универсального усилителя записи-воспроизведения и генератор стирания и подмагничивания - на лампе Л2 типа 6Н1П.

3. Оконечный каскад усилителя записи и воспроизведения - на лампе Л3 типа 6П14П.

4.Индикатор уровня записи - на лампе Л4 типа 6Е1П.

5. Выпрямитель: диоды - Д7Ж - 3 шт.

6. Диод Д2Е - 1 шт.


Электрические показатели


Частотный диапазон канала записи-воспроизведения 63 - 10000 Гц.

Коэффициент нелинейных искажений не более 5%.

Относительный уровень шумов не хуже -35 дБ.

Чувствительность не менее 3 мВ при записи от микрофона, 200 мВ при записи от звукоснимателя и 10 В при записи от трансляционной сети.

Номинальная выходная мощность 1 Вт.

Коэффициент детонации не более 0,6%.

Напряжение на гнездах "Выход" 3,2 В.


Питание


Питается магнитофон от сети переменного тока напряжением 127 или 220 В с частотой 50 Гц. Потребляемая от сети мощность 60 вт.


Электрическая схема


В целом электрическая схема магнитофона "Чайка-М" аналогична схеме магнитофона "Чайка".


Отличия в схеме


1.В усилителе изменена цепь регулировки тембра.

2. В выходном трансформаторе Тр2 имеется специальная обмотка II для отрицательной обратной связи, включенная в цепь катода лампы Л3, что способствует снижению искажении. Параллельно резистору R32 в этой же цепи включен конденсатор С23.

3. В блоке питания несколько изменена схема выпрямителя.


Лентопротяжный механизм


Принципиальных изменений в устройстве лентопротяжного механизма в магнитофоне "Чайка-М" в отличие от магнитофона "Чайка" нет. Несколько изменены узел ведущего вала и подающий узел. Узел ведущего вала магнитофона "Чайка-М" отличается от аналогичного узла магнитофона "Чайка" тем, что имеет больший диаметр ведущего вала, исключающий его прогиб под воздействием прижимного ролика, а также более массивный маховик. Вместо отдельного шкива для пассика на поверхности маховика имеются две выточки для двух тонких пассиков.

Подающий узел магнитофона "Чайка-М" отличается лишь отсутствием тормозного барабана, функции которого выполняет пластмассовый маховик.


Детали


Электродвигатель типа ЭДГ-1М, скорость вращения 2800 об/мин.

Универсальная магнитная головка помещена в два экрана, ее обмотка состоит из двух катушек по 1500 витков провода ПЭЛ 0,04, катушки соединены последовательно. Рабочий зазор головки 5 мк, ток записи не более 0,1 мА, ток подмагничивания 0,4-1 мА.

Стирающая магнитная головка имеет 420 витков провода ПЭВ 0,18. Рабочий зазор 200 мк, ток стирания не более 60 мА.

Трансформатор питания Тp1: обмотки I-II содержат 792 витка провода ПЭЛ 0,41, обмотки II-II - 628 витков привода ПЭЛ 0,29, обмотки IV-V - 1505 витков провода 0,14, обмотки VI-VII - 42 витка провода ПЭЛ 0,9.

Трансформатор Tp2: (выходной) собран на сердечнике из пластин Ш-16. толщина набора 34 мм. Обмотка I содержит 1700 витков провода ПЭЛ 0,14, обмотка II - 60 витков провода ПЭЛ 0,8.

Катушка генератора стирания и подмагничивания L1 намотана на пластмассовом каркасе с сердечником из альсифера. Обмотка I имеет 500 витков провода ПЭВ 0,14, обмотка II - 2й0 витков провода ПЭВ 0,14.

Катушка коррекции L2 помещена в карбонильном сердечнике СБ-За и имеет 550 витков провода ПЭЛ 0,12.

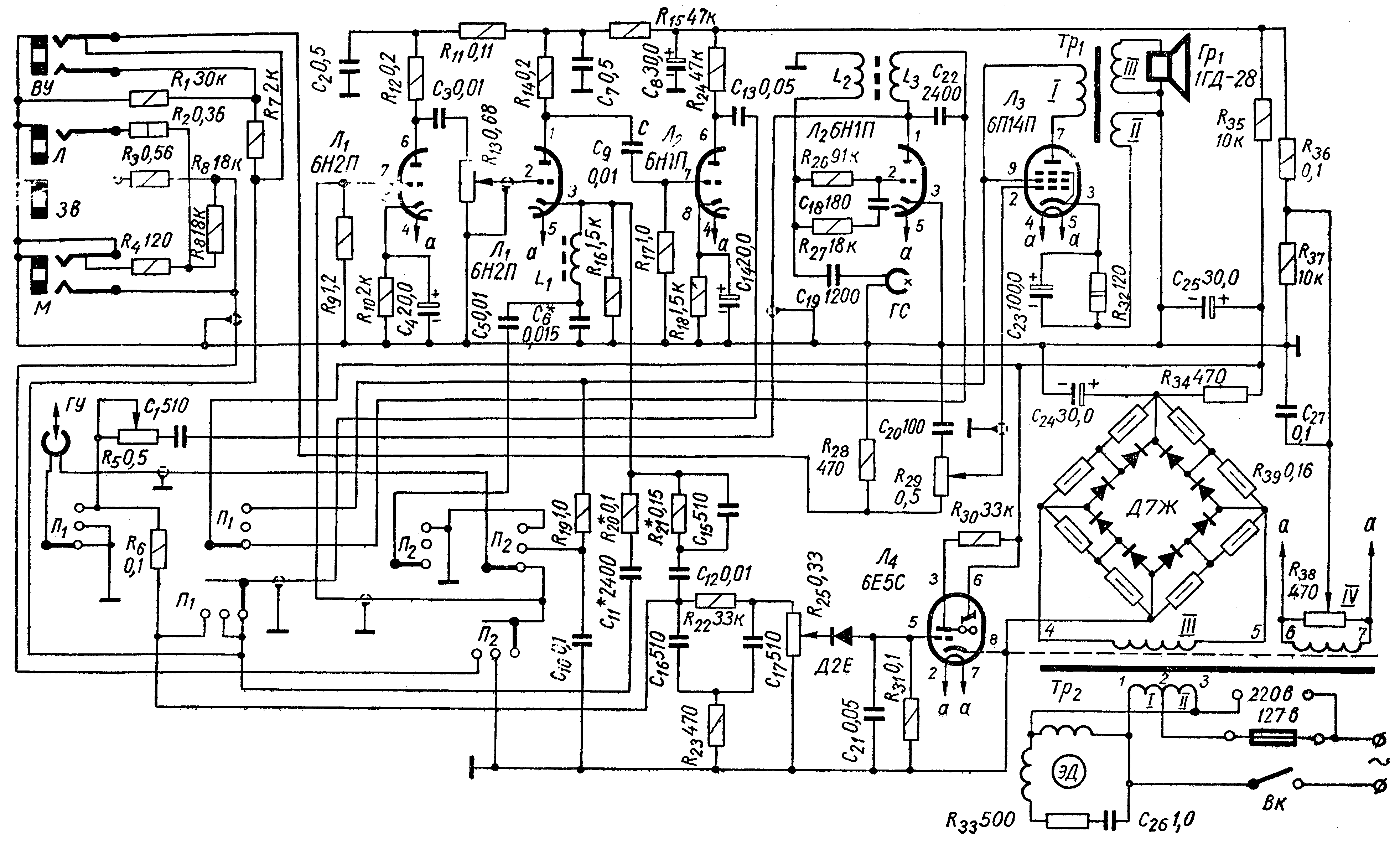

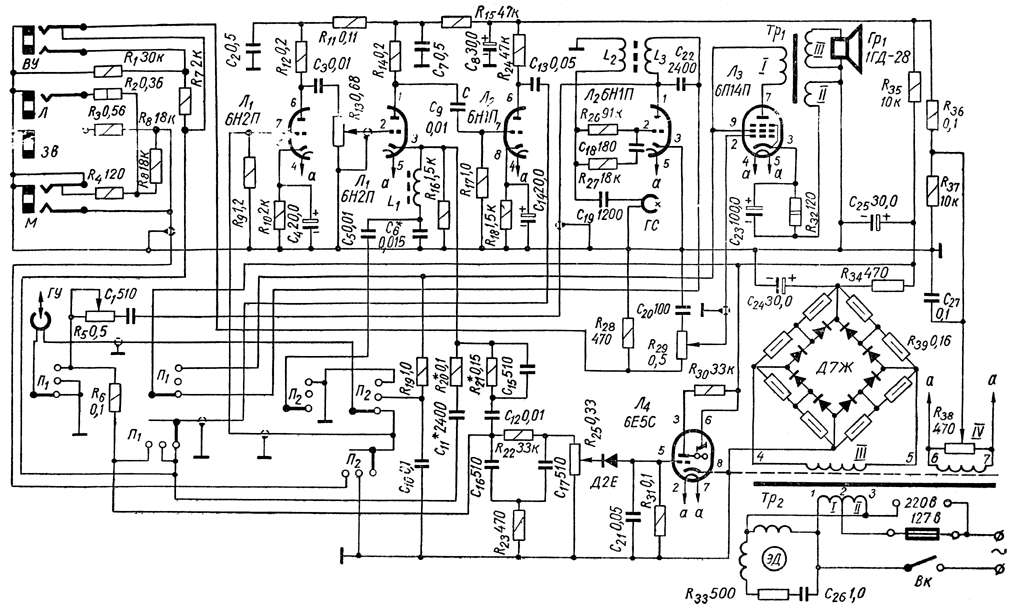

Принципиальная схема магнитофона "Чайка-М"


Экранный вариант (150 dpi gray - 181 kb) Принтерный вариант (600 dpi b/w - 199 kb)

Схема в формате DjVu (48 kb)   О формате DjVu

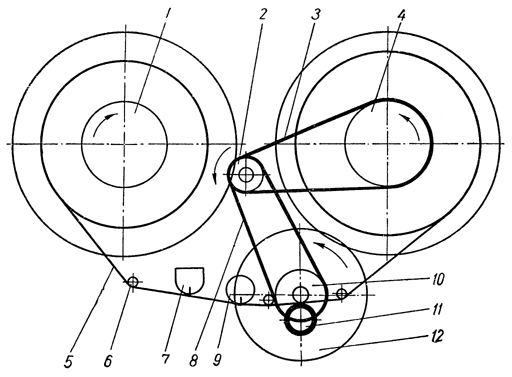

Кинематическая схема лентопротяжного механизма магнитофона "Чайка-М"


Кинематическая схема лентопротяжного механизма магнитофона 'Чайка-М'


1 - левый узел; 2 - электродвигатель со шкивом; 3 - резиновый пасик; 4 - правый узел; 5 - лента; 6 -- направляющие стойки; 7 - стирающая головка; 8 - резиновый пасик; 9 - универсальная головка; 10 - ведущий вал со шкивом; 11 - прижимный ролик; 12 - маховик ведущего узла.
